休闲车用Truma超快速燃气热水设备结构

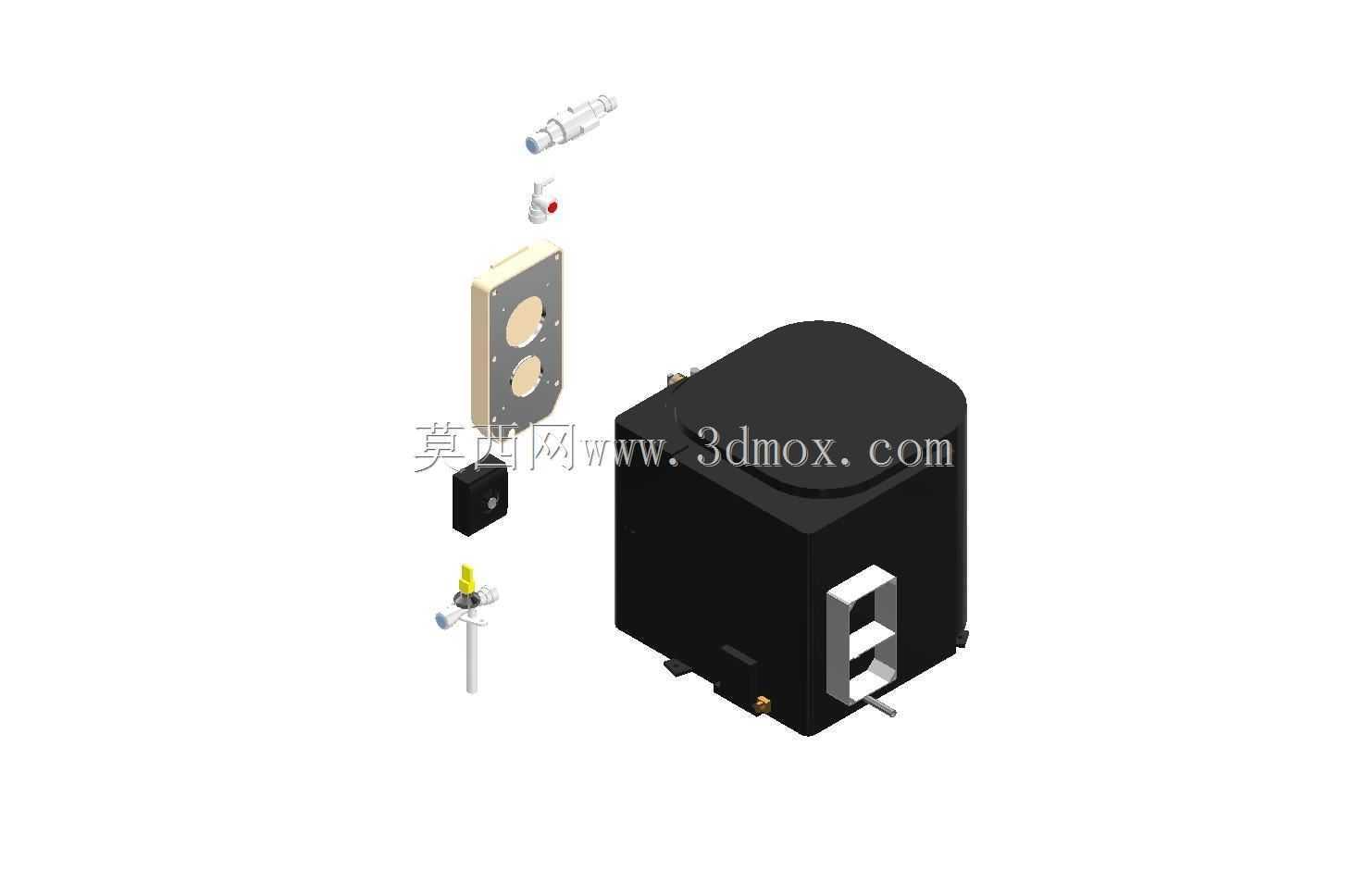

　　这套燃气热水设备主要面向旅居休闲车的车载供热场景，解决户外旅居过程中的生活热水供应需求，适配自行式房车、拖挂式房车等移动旅居载体的安装使用，在无固定市政供水供热的户外场景下，为车内洗漱、厨房用水提供稳定的热水输出。设备整体采用模块化拆分设计，核心主机为近似立方体的封闭壳体结构，外壳做了圆角过渡处理，避免车内安装时的尖锐棱角磕碰风险，壳体侧面预留了燃气接口、水路接口与电气接插件的安装位，所有外接接口均做了防呆设计，装配时不会出现接反的问题。拆分后的组件包含燃烧器模块、换热芯体、控制阀体、管路接头、固定支架等独立部件，每个部件都有对应的定位安装结构，装配时可通过卡扣与紧固件快速组合，不需要额外制作定制工装就能完成整机组装。

　　从安装边界来看，核心主机的安装空间需要预留足够的散热间隙，设备背部与车体安装面之间要留出通风空隙，满足燃气燃烧的进气与废气排放要求，侧面的管路接驳区域要预留操作空间，方便后期维护时拆卸管路接头，设备底部的固定脚位对应通用的车载设备安装孔距，可直接固定在房车的舱体安装板上，不需要额外打孔改制安装位。设备的功能逻辑围绕快速供热设计，燃气进入燃烧器后通过精准配风实现充分燃烧，燃烧产生的热量通过换热结构传递到水路中的冷水，可在短时间内将常温水提升到适宜使用的温度，水路流道做了扰流设计，提升换热效率的同时避免局部过热产生的水垢堆积问题。控制组件集成了燃气通断控制、水温检测、火焰检测功能，当出现意外熄火、水路干烧、

　　燃气泄漏等异常情况时可自动切断燃气供应，满足车载设备的安全使用要求。配套的各类接头分别对应燃气管路、冷热水管路的连接，不同规格的接头做了尺寸区分，燃气接头采用专用的密封结构，避免车辆行驶过程中震动导致的燃气泄漏，水路接头采用快插结构，装配时不需要复杂的工具就能完成密封连接，后期维护拆卸也十分便捷。固定支架采用薄钢板冲压成型，表面做了防腐处理，可承受车辆行驶过程中的颠簸震动，不会出现支架断裂、设备移位的问题。建模过程中所有部件的尺寸均按照实际竣工测量值还原，每个配合面的公差都参考实际装配要求设置，比如燃烧器与换热芯体的配合间隙、阀体与管路接头的密封面尺寸、固定支架的孔位公差都和实物保持一致，可直接用于车载供热系统的布局校核、

　　安装干涉检查，也可作为同类车载燃气设备开发的结构参考。在休闲车的舱体布局设计中，这套设备的安装位置需要考虑排烟通道的走向，废气排放口必须引出车外，避免废气进入车内空间，同时设备周边不能布置易燃的内饰材料，要预留隔热防护的安装空间，水路的接驳位置要靠近车内的用水点，减少热水管路的长度，降低管路中的热量损耗。设备的整体重量控制在车载设备的承重范围内，固定点的受力分布均匀，车辆行驶在颠簸路面时不会出现应力集中导致的安装位开裂问题。
