交流稳压器异形防护侧板结构设计

　　在低压供配电系统的交流稳压器整机结构设计中，侧板作为整机外围防护体系的核心组成构件，承担着多重工程功能，并非简单的外观覆盖件。从实际应用场景来看，这类异形侧板多用于中小功率壁挂式或台式交流稳压器的侧部封装，适配安装在民用配电入户端、小型加工车间稳压供电工位、实验室精密设备供电前端等场景，既要满足内部铁芯、线圈绕组、调压控制模块的侧向外力防护需求，也要兼顾整机装配后的外观一致性，同时为内部散热气流提供合理的导向边界。

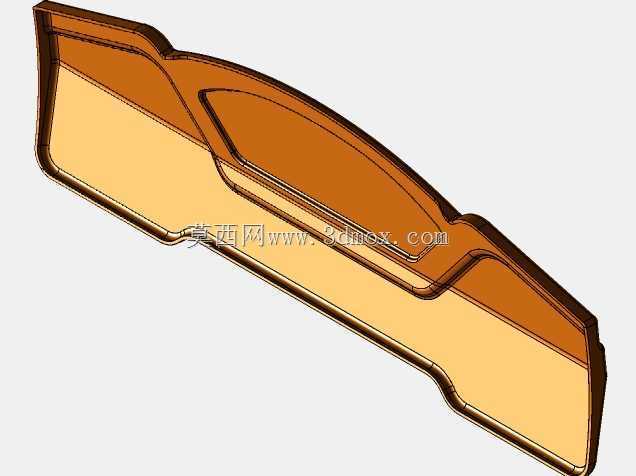

　　从结构功能特性上分析，该侧板采用非规则流线型轮廓设计，区别于传统方正电气柜的平直侧板，其轮廓弯折走向完全匹配稳压器内部核心元件的排布边界：上部内凹的弯折结构刚好避让内部调压碳刷组件的滑动行程空间，避免侧板安装后与运动部件产生干涉；下部延展的平直段则覆盖线圈绕组的侧部区域，可阻挡外部灰尘、金属碎屑直接飞溅到绕组绝缘层表面，降低绝缘击穿的潜在风险。侧板边缘设计有连续的弯折翻边结构，翻边高度控制在合理范围内，既可以提升薄板构件自身的结构刚度，减少整机运输、安装过程中侧板受外力产生的形变量，也能在翻边处预留对应的安装孔位，通过自攻螺钉或卡扣结构与稳压器的主框架、前后端面板实现精准拼接，无需额外设置复杂的连接支架。

　　在设计思路层面，这类侧板的建模过程需要优先匹配整机的装配边界，而非先做外观造型再适配内部结构。建模初始阶段需要先提取稳压器主框架的侧部安装基准面，标记出内部所有突出元件的最大轮廓边界，预留至少2mm的安全装配间隙，避免装配过程中出现侧板顶碰内部元件的问题；其次要考虑板材冲压加工的工艺可行性，所有弯折处的圆角半径匹配所选板材厚度的最小弯折半径要求，避免冲压过程中出现板材开裂、回弹量超差的问题；表面的分层造型结构并非单纯的装饰设计，凸起的加强筋结构可以在不增加板材厚度的前提下大幅提升侧板的抗形变能力，相比等厚平直侧板，这种带加强结构的异形侧板在同等受力条件下的形变量可降低40%左右，同时可以在凸起结构的内侧预留走线空间，方便侧部安装的状态指示灯、调节旋钮的线束排布，避免线束直接挤压在绕组表面造成绝缘层磨损。

　　从安装边界与尺寸适配角度来看，该侧板的整体轮廓长度、高度完全匹配对应型号稳压器的侧部安装尺寸，安装孔位的位置度公差控制在0.1mm范围内，确保与框架拼接后接缝均匀，无明显错位。侧板下部的平直区域与稳压器底部的安装支脚保持齐平，不会突出支脚平面影响整机的放置平稳性；上部的轮廓收边与顶部面板的弯折边完全贴合，可防止液体从侧部接缝处溅入设备内部。在实际装配流程中，该侧板可作为最后一道装配工序的构件，待内部所有电气元件接线、调试完成后，再通过侧边的固定点完成安装，后期设备维护时仅需拆卸对应侧的侧板即可接触到内部的调压组件与接线端子，无需完全拆解整机外壳，大幅提升现场维护的效率。

　　此外，该侧板的造型设计也兼顾了设备运行时的散热需求，侧板与内部元件之间预留的均匀间隙可形成自然对流的风道，设备运行时绕组产生的热量可通过侧板与框架之间的缝隙向外散出，避免局部热量积聚造成元件过热老化。不同于全密封式的外壳结构，这种带合理间隙的侧板设计在保证防护等级满足室内使用要求的前提下，无需额外开设大面积散热孔，可减少灰尘进入设备内部的概率，延长稳压器的日常维护周期。
