交流稳压器用滤镜安装固定支架结构

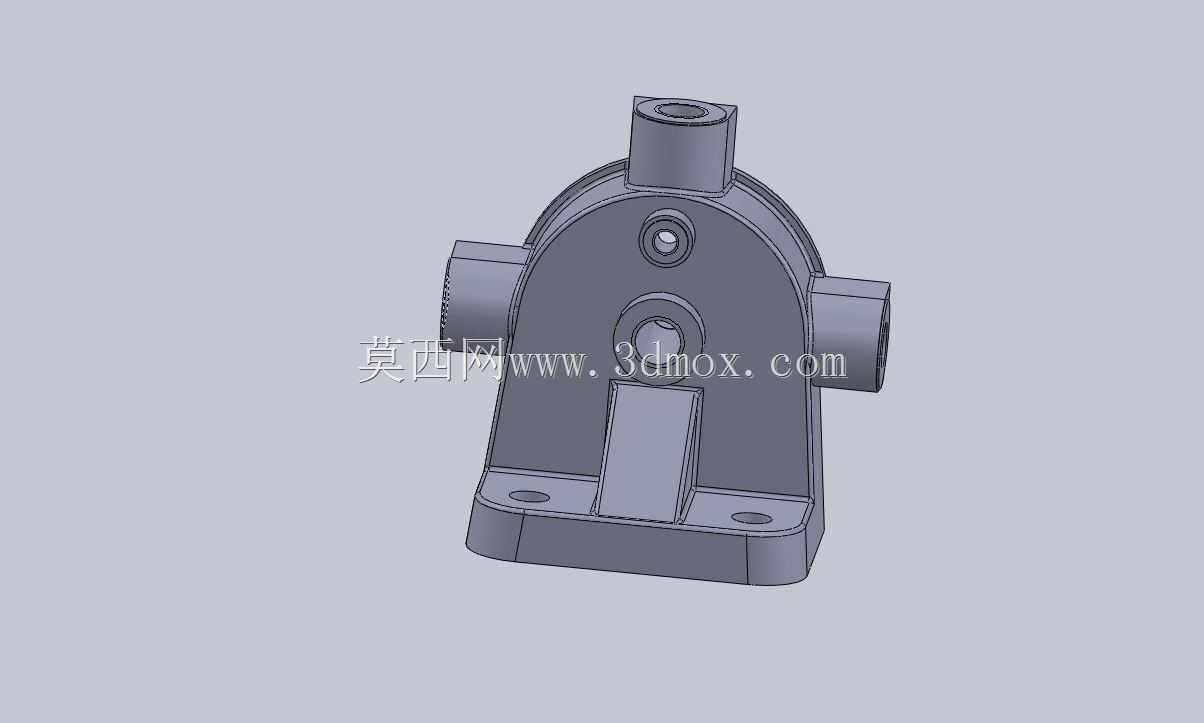

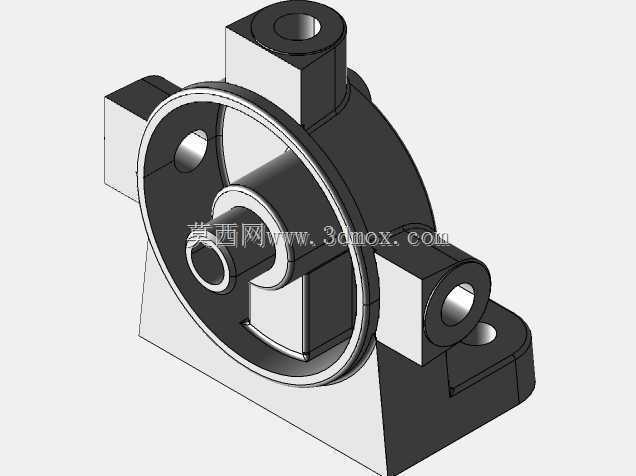

　　沉孔深度要保证螺栓锁紧后端面不突出法兰平面，避免后续安装滤芯时出现结构干涉。中间的竖向加强筋从法兰底面一直延伸到半圆弧腔体的中部，这部分的壁厚设计需要兼顾刚性与轻量化，过薄会在设备运输振动过程中出现支架共振断裂，过厚则会增加压铸成型的冷却周期，还会在壁厚突变位置产生缩孔缺陷，影响整体结构强度。实际建模过程中，三个接口的外螺纹收尾位置需要做退刀槽结构，槽宽控制在1.5倍螺距，方便现场装配时螺纹能够完全旋合到位，不会出现螺纹顶死导致密封面无法贴合的问题。安装边界方面，支架整体的外轮廓高度需要控制在滤芯组件总高度的三分之一位置，保证滤芯更换时不需要拆卸周边的接线端子与散热组件，直接从正面就能完成滤芯的抽拉更换，减少运维的拆装工作量。在交流稳压供电设备的油路过滤系统布局中，这类支架承担着核心的滤芯组件定位与载荷传递作用，日常运维中不少现场改造项目都会遇到原装支架断裂、安装孔位不匹配的问题，重新测绘建模时需要兼顾原有安装边界与滤芯的接口公差，避免装配后出现密封面错位引发的渗漏问题。从结构布局来看，主体采用半圆弧包容式腔体设计，上部的凸台接口用于对接滤芯的顶部出油通路，两侧对称分布的横向接口分别对应进油通路与压力检测取压口，三个接口的同轴度公差需要控制在0.05mm以内，才能保证对接后O型密封圈的压缩量均匀，不会出现偏磨导致的密封失效。底部的安装法兰采用一体化延伸设计，两个沉头安装孔的中心距需要匹配稳压器油箱侧壁的预装凸台位置，

　　半圆弧腔体的内径尺寸要比滤芯外壳的外径大0.2-0.3mm，既能够给滤芯安装提供导向，又不会因为间隙过大导致滤芯在腔体内出现晃动，长期运行下磨损密封面。两侧横向接口的朝向需要与稳压器内部的油路管路走向匹配，避免装配时出现管路强行弯折，导致管路应力集中在接口位置，长期油压脉动下出现焊缝开裂漏油的问题。底部法兰与油箱安装面之间需要预留0.5mm的密封垫安装间隙，建模时要在法兰贴合面做一圈浅槽，用于放置耐油橡胶密封垫，槽的深度要控制在密封垫厚度的70%，保证锁紧后密封垫有足够的压缩量，同时不会被过度挤压出现永久变形。结构设计上还要考虑压铸工艺的拔模角度，所有竖直面的拔模斜度设置为1.5度，既方便模具脱模，又不会影响各个接口的装配尺寸精度。

　　各个接口的端面需要做0.8mm的倒角处理，去除机加工后的毛刺，避免装配时割伤密封圈，同时也能引导管路接头顺利对准螺纹孔。在实际的设备运行场景中，这类支架长期处于60-80摄氏度的工作环境，同时要承受油路内部0.3-0.5MPa的脉动压力，所以建模时所有的转角位置都要做R2-R3的圆角过渡，避免应力集中在尖角位置，长期油压循环下出现疲劳裂纹。支架背部与油箱贴合的平面需要做平面度要求，整体平面度公差控制在0.1mm以内，保证安装后密封垫受力均匀，不会出现局部间隙导致的渗漏。三个接口的端面垂直度相对于各自的轴线要控制在0.03mm以内，保证接头旋紧后端面能够完全贴合密封圈，不会出现偏斜导致的密封失效。从现场运维的反馈来看，

　　不少早期的支架设计没有考虑加强筋的布局，仅靠半圆弧腔体的壁厚承载，在设备长途运输后的振动测试中，有接近15%的支架会在腔体与法兰连接的位置出现裂纹，所以在建模时特意在连接位置增加了三角加强结构，将腔体的载荷直接传递到底部法兰的安装孔位置，分散连接位置的应力集中。另外，支架顶部的凸台接口位置做了加厚处理，因为这个位置是滤芯更换时最容易受到扳手敲击的位置，加厚后能够承受一定的外力冲击，不会因为运维操作不当导致接口断裂。两侧的横向接口长度不宜过长，控制在25mm以内即可，过长会增加支架的整体悬臂长度，振动时的振幅会被放大，反而影响接口的密封可靠性。安装孔的沉头深度要匹配M6内六角螺栓的头部高度，保证螺栓锁紧后头部完全沉入沉孔内，不会突出法兰面，避免后续安装滤芯时与滤芯底座发生干涉。整体结构的重量控制在300g左右，既满足结构强度要求，又不会给油箱侧壁增加过多的附加载荷，避免长期运行下油箱安装凸台出现变形。
