重力自启闭溜槽输送导向机构

　　在散料输送、工件流转的生产场景中，常规溜槽多为固定通槽结构，物料通过时无法实现通断自主控制，往往需要额外搭配闸门、气缸驱动的挡料机构完成截料、放料动作，不仅增加了气动或电动元件的布设成本，在断电、气路故障的工况下还容易出现卡料、漏料的问题，针对这类痛点设计的重力自启闭溜槽机构，完全依托物料自身重力触发开合动作，无需额外配置动力源，就能实现物料通行时自动开启通道、无物料通过时自动闭合槽体的功能。

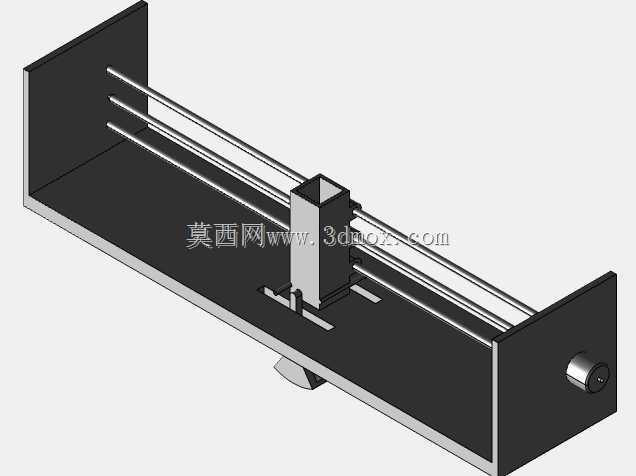

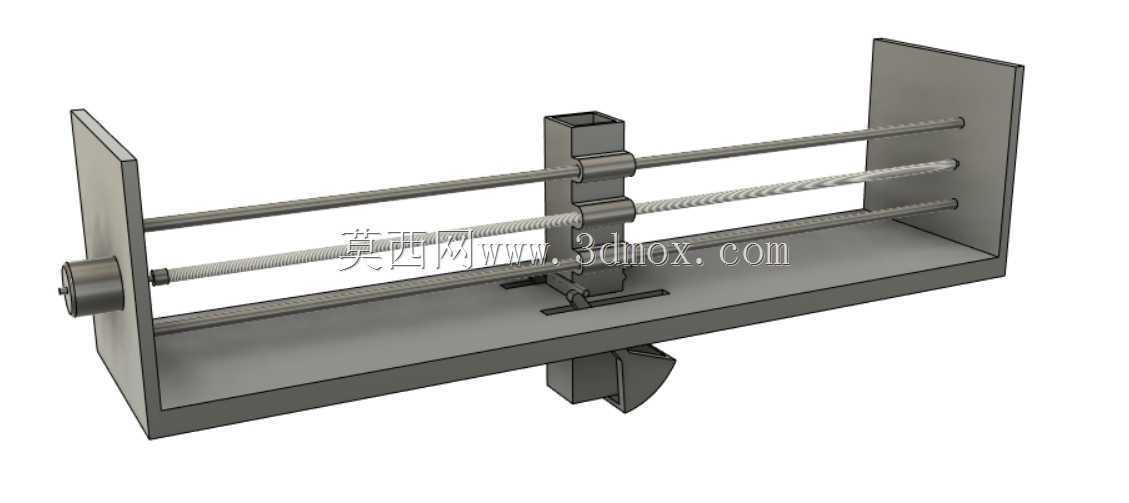

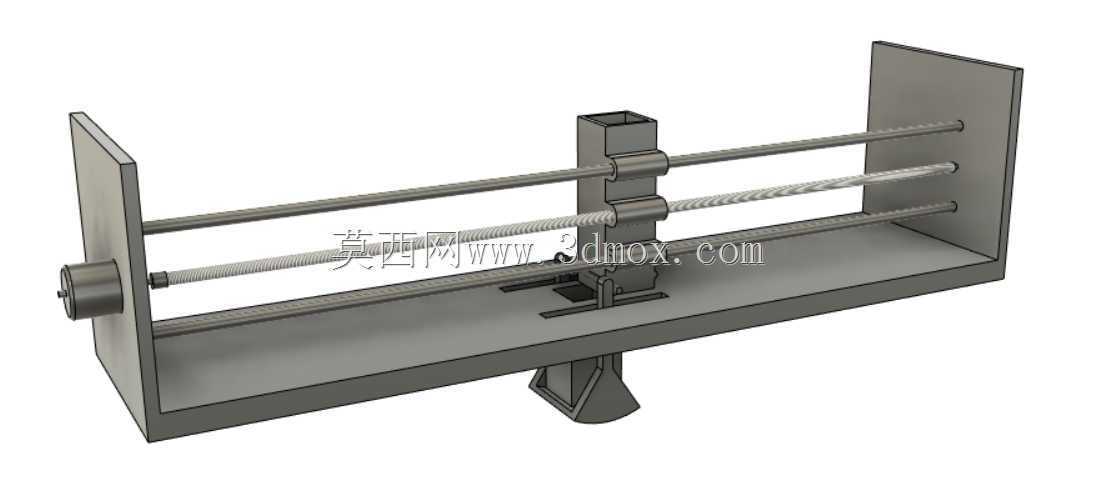

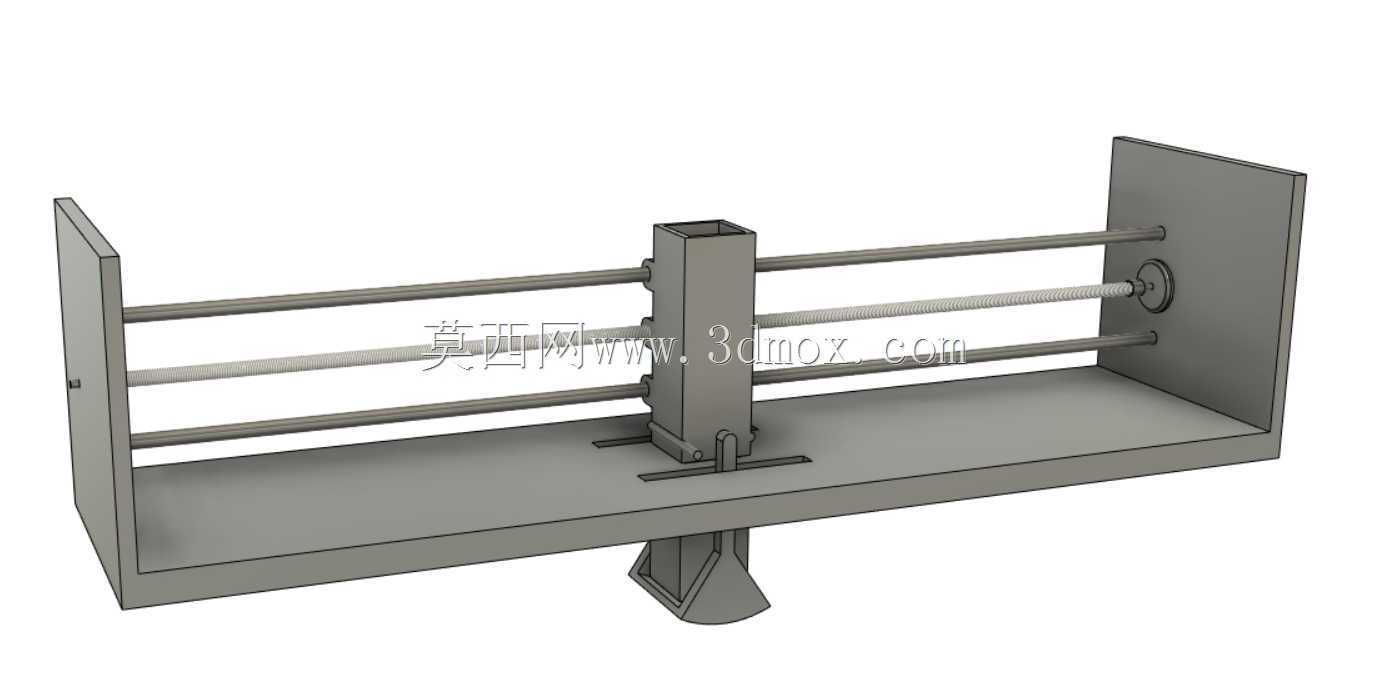

　　从结构组成来看，该机构主体为长条形槽式基座，槽体两侧平行布设两根光滑导向圆杆，作为滑动启闭件的运动导向基准，滑动块通过内嵌的直线轴承与导向杆配合，运动过程中无卡滞、偏磨问题，滑动块下方连接可绕铰接轴转动的挡料闸板，闸板的重心偏置于铰接点靠近溜槽进料端的一侧，当无物料施加外力时，闸板在重力矩作用下保持下垂状态，刚好封堵住溜槽的过料截面，避免槽内残留物料滑落、也能阻挡外部杂物进入下游输送段。当物料从溜槽进料端滑入时，物料自身的重力会压在倾斜的闸板面上，克服闸板的自重力矩推动闸板绕铰接轴向上翻转，同时带动滑动块沿着导向杆向出料端滑移，让溜槽的过料通道完全打开，物料可以顺畅沿着槽体滑向出料位置；当物料完全通过闸板位置后，施加在闸板上的外力消失，闸板在自身重力作用下重新绕铰接轴向下翻转复位，同时带动滑动块沿着导向杆滑移回初始位置，自动完成通道的闭合，整个开合过程完全依靠重力与物料的相互作用实现，不需要任何传感器、驱动元件参与控制。

　　在安装边界的设计上，该溜槽机构的槽体宽度、导向杆长度可以根据实际输送的物料尺寸、输送行程做参数化调整，槽体两端的立式安装板预留了标准螺栓安装孔，可以直接对接上游的料斗出料口、下游的输送带或接料工位，不需要额外做过渡连接结构；导向杆的两端通过锁紧螺母固定在两端安装板上，装配时可以根据滑动块的配合间隙调整导向杆的平行度，保证滑动块运行顺畅，铰接轴与闸板的配合位置采用耐磨衬套，长期往复翻转也不会出现铰接间隙过大导致的闸板偏斜、封堵不严问题。

　　实际应用中，这类重力自启闭溜槽可以适配多种工况，在小型零件加工生产线的工件流转环节，它可以作为工序间的工件导向溜槽，工件从机床出料端落入溜槽时自动开启通道滑入下工序料框，无工件时自动闭合避免切削渣屑掉入下工序；在粮食、小颗粒散料的输送线中，它可以替代传统的气动闸门，在多点下料的溜槽布设场景中，不需要布设气路管线就能实现每个下料点的自动通断控制，降低整线的布设成本与维护难度；在一些防爆、禁电的特殊生产场景中，因为没有电气元件，不存在电火花风险，也能满足特殊工况的使用要求。

　　设计过程中需要重点关注几个核心参数的匹配：首先是闸板的重心位置与铰接点的相对距离，重心偏移量过小会导致闸板复位力矩不足，物料通过后无法可靠闭合，偏移量过大则会导致物料需要克服的阻力过大，容易出现物料卡滞在闸板位置无法通行的问题；其次是导向杆的表面粗糙度与滑动块轴承的配合精度，导向杆表面需要做硬化处理降低磨损，配合间隙控制在0.02-0.05mm之间，既保证滑动顺畅又不会出现滑动块晃动导致的闸板错位；另外槽体的倾斜角度需要根据输送物料的摩擦系数调整，保证物料可以依靠自身重力沿槽面滑动，同时不会因为流速过快冲击闸板导致机构损坏。

　　从结构可靠性来看，整个机构没有易损的电气元件，所有运动副都是低副结构，转动副、移动副的磨损量极小，日常维护只需要定期在导向杆、铰接轴位置涂抹润滑脂即可，不需要频繁更换配件，相比传统的动力驱动闸门结构，故障率可以降低70%以上，同时因为不需要布设动力线路与控制程序，安装调试的难度也大幅降低，现场安装时只需要将溜槽两端固定在对接工位，调整好倾斜角度就能投入使用，不需要做电气接线与程序调试工作，非常适合老旧生产线的改造升级场景，不需要对原有生产线的电控系统做改动就能加装使用。
