运动场草坪地埋式散射灌溉喷头支架

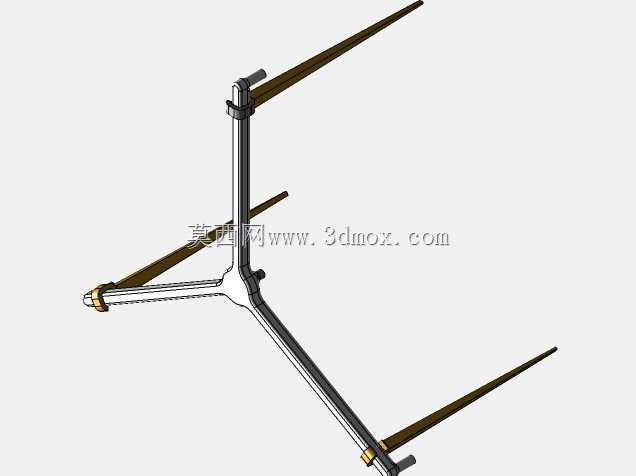

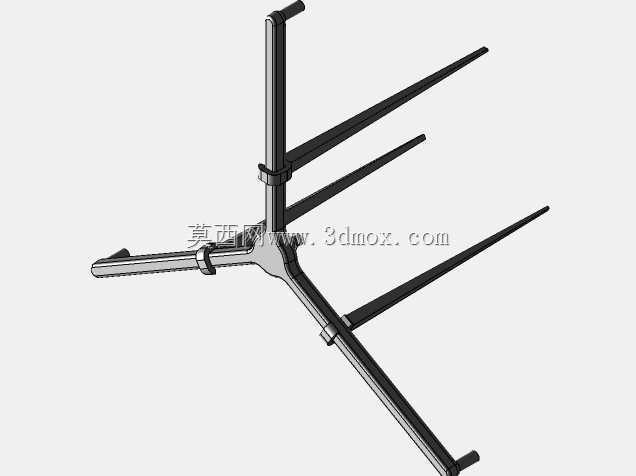

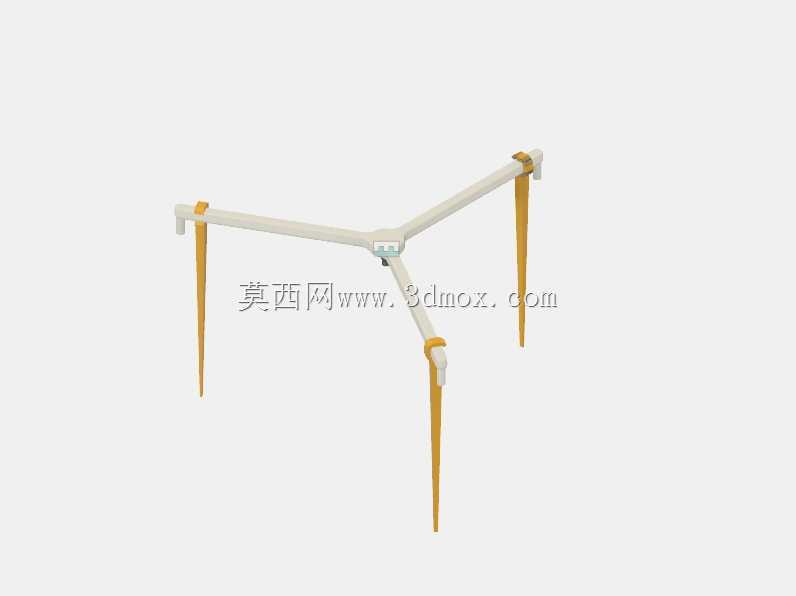

　　做运动场灌溉系统结构设计快十年，接触过不少喷灌末端支撑结构的优化需求，这款四支脚的散射喷头支撑结构，是针对天然草坪运动场灌溉场景做的适配设计，核心解决的是地埋式散射喷头安装后，在频繁的场地碾压、草皮修剪作业下的喷头定位偏移、出水角度偏差问题。

　　从实际应用场景来看，这类结构主要用在足球场、橄榄球场这类天然草坪场地的灌溉系统末端，区别于农业大田灌溉的喷头支架，运动场场景对支架的安装高度、地面突出度有极严格的要求——支架安装完成后，顶部的喷头安装面必须和草坪根层齐平，不能突出草面超过2mm，否则会影响运动员跑动安全，也会被剪草机作业时碰损。这款结构采用十字交叉的主支撑臂设计，四个支脚呈90度均匀分布，每个支脚末端做锥形插脚结构，插脚长度设计为120mm，刚好能穿透草坪种植层扎入下方的种植土压实层，不需要额外做混凝土固定，安装时只需要在预埋的输水支管上方开出对应尺寸的种植坑，将四个插脚垂直压入压实层，调整主支撑臂的水平度后回填种植土即可，单套安装时间不超过8分钟，比传统的固定式喷头基座施工效率高60%以上。

　　从功能特性上看，主支撑臂采用等长的十字臂结构，单臂长度180mm，中心位置预留标准的1/2英寸内螺纹接口，适配市面上绝大多数地埋式散射喷头的进水连接，接口位置做了2mm的下沉台阶，安装喷头后喷头顶面刚好和支撑臂顶面齐平，不会出现突出的棱边。每个支脚靠近插脚的位置设计了可调节的锁紧箍结构，这个结构是针对不同场地的种植层厚度做的适配——如果是沙基种植层的运动场，种植层厚度普遍在150mm左右，可以将插脚向外调整15mm，增大支撑的接触范围，避免沙基沉降导致支架倾斜；如果是壤土建植的老场地，种植层压实度高，可将插脚收至最内侧，减小开挖范围，降低对现有草皮的破坏面积。

　　设计思路上，这款结构没有采用传统的一体式塑料支架结构，而是做了分体组装式设计，十字主臂和四个插脚采用插拔式连接，不需要螺丝紧固，连接位置做了锥形过盈配合面，插脚插入主臂后依靠橡胶密封圈的预紧力固定，既可以在运输时拆分减小包装体积，也能在现场根据实际地形调整单个支脚的插入深度，比如场地存在微小坡度时，可以调整下坡位置的两个支脚插入深度，保证中心的喷头安装面始终处于水平状态，避免喷头出水时出现单侧射程不足的问题。另外主支撑臂的截面采用带加强筋的工字形结构，壁厚3mm，在保证整体结构强度的前提下，单套支架的重量控制在180g以内，不会对下方的输水支管造成额外的竖向荷载，避免长期使用后支管出现沉降变形。

　　安装边界方面，这款支架适配的输水支管埋深为200mm，支管顶部距离种植土表面的距离控制在80mm±10mm，安装时中心进水口必须和支管上的出水弯头同轴，偏差不能超过5mm，否则会导致连接后出现侧向应力，长期使用后出现接口漏水的问题。四个支脚的安装位置要避开支管的铺设路径，插脚距离支管外壁的最小距离不能小于30mm，避免安装插脚时刺破支管。另外在场地的边线、球门区这些人员活动密集、碾压频率高的区域，安装时可以在插脚底部垫50mm见方的塑料垫板，进一步分散竖向荷载，避免重型设备碾压时支架出现下沉。

　　从实际使用的反馈来看，这种四脚支撑结构的抗侧向荷载能力比传统的单脚直插式支架高4倍以上，在剪草机重量达到500kg的碾压作业下，支架的倾斜角度不会超过1度，完全能满足运动场高频维护作业的使用需求，同时因为没有突出地面的结构，不会对运动员造成运动损伤风险，适配的散射喷头射程在3-5m区间，四个支架配合安装时，喷灌覆盖的均匀度能达到85%以上，不会出现灌溉盲区，也不会因为喷头倾斜导致场地局部积水。
