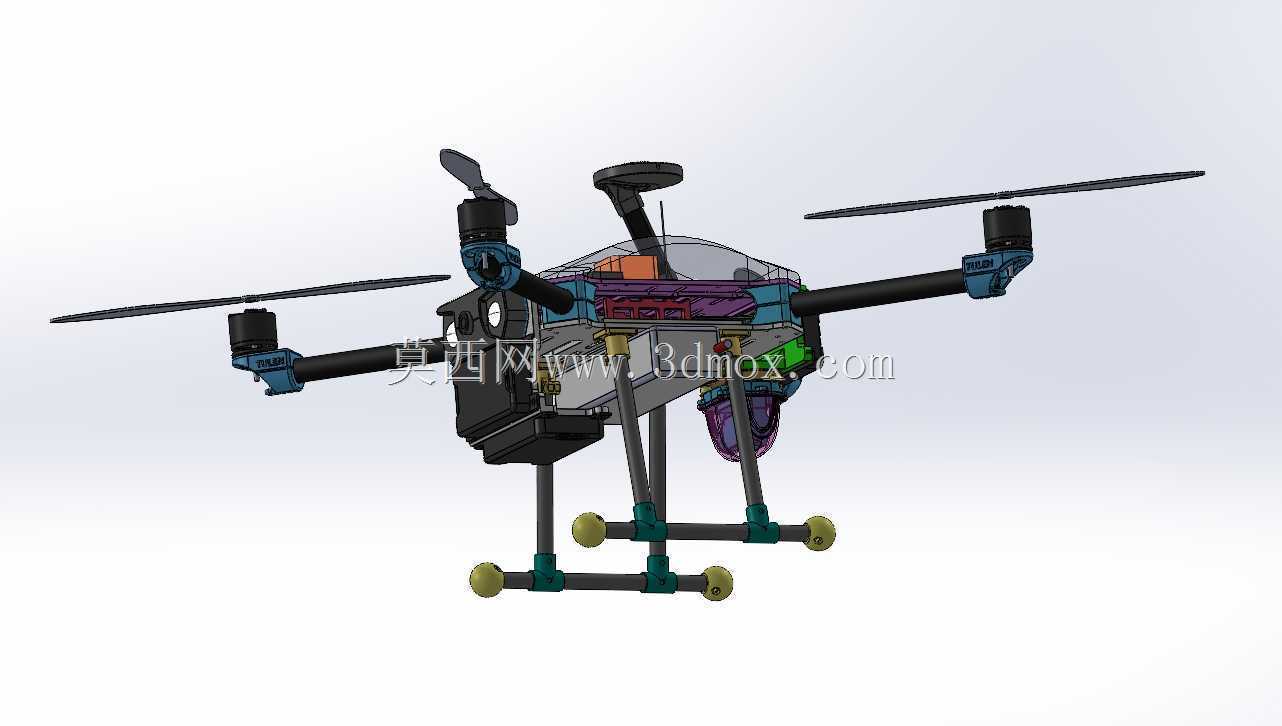

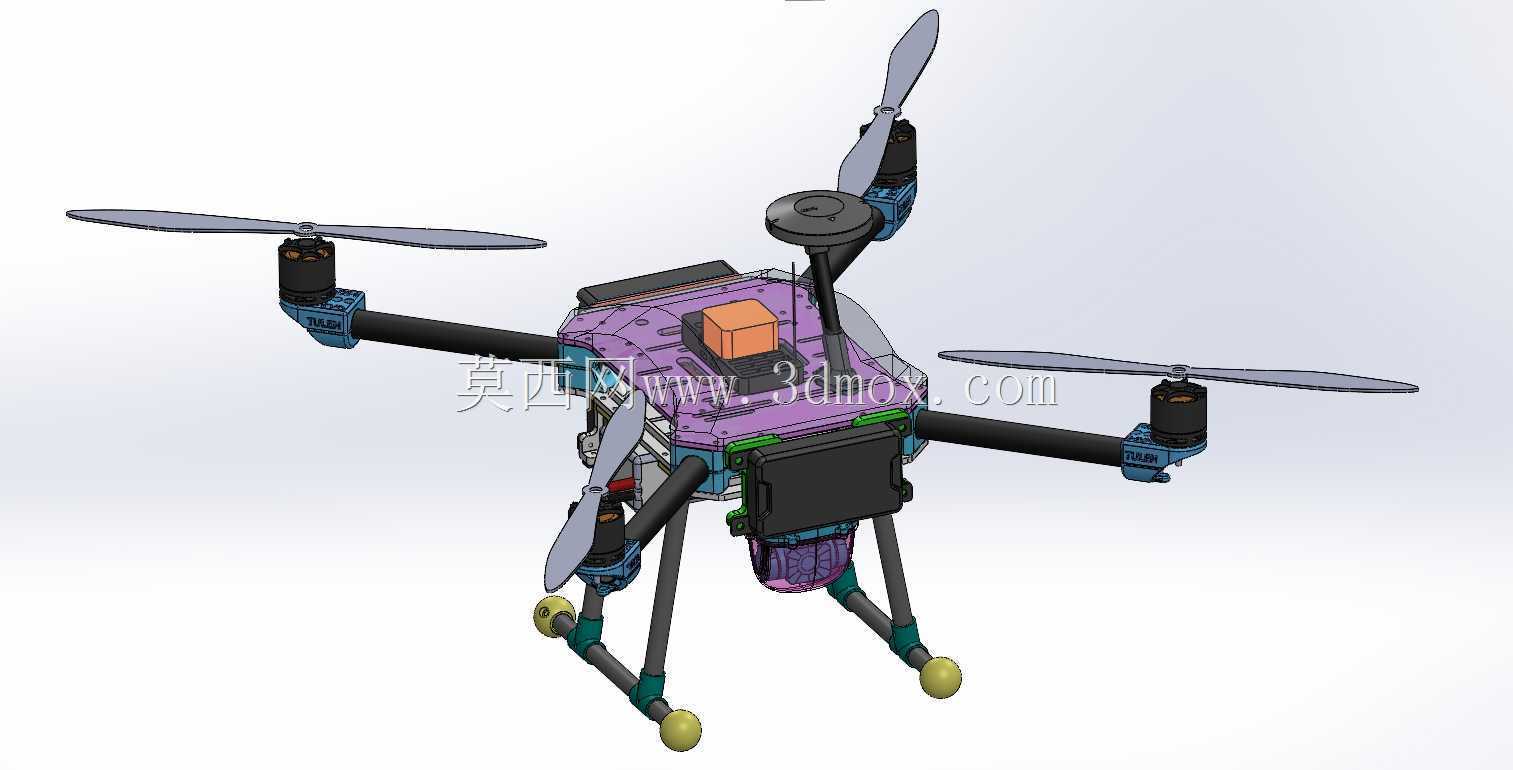

搭载Pixhawk飞控的四旋翼测试无人机结构

　　这套四旋翼飞行平台的核心设计目标，是为机载雷达、视觉摄像模组提供稳定的低空测试载体，整套结构围绕Pixhawk飞控的安装适配展开，没有冗余的装饰性结构，所有构件的选型与布局都优先服务于测试场景的实际需求。从结构布局来看，机臂采用碳纤维管搭配快拆基座的组合方案，四个机臂沿中心机身呈X型排布，相邻机臂夹角90度，旋翼旋转平面的中心距经过反复校核，既保证了相邻旋翼的气动干扰处于可控范围，也避免了机臂过长带来的结构震颤问题；起落架采用轻量化的杆式结构，支腿末端设置了缓冲脚垫，起降时可以吸收大部分冲击载荷，同时起落架的高度经过精确计算，既给下方挂载的雷达、摄像模组留出了足够的安装与俯仰活动空间，也不会因为过高导致整机重心上移影响飞行稳定性。

　　中心机身的舱体采用分层设计，最上层预留了GPS天线、数传天线的安装位，天线位置高于旋翼旋转平面，避免旋翼转动时的金属结构遮挡信号；中间层为飞控安装舱，Pixhawk飞控通过减震球固定在舱内的安装板上，安装板的平面度公差控制在0.1mm以内，减震球的刚度经过匹配，能够过滤掉旋翼转动带来的高频振动，保证飞控的加速度计、陀螺仪采集数据的准确性；下层为电源与载荷挂载区，电池仓设置了快拆绑带结构，可以根据测试任务的续航需求搭配不同容量的动力电池，载荷挂载接口采用标准的快装板结构，兼容常见的测试雷达、可见光摄像模组、红外热成像设备的安装尺寸，挂载点的位置经过重心配平计算，安装标准载荷后整机重心落在旋翼升力中心的正下方，偏差不超过5mm，

　　避免飞行时出现持续的配平偏移增加动力损耗。动力系统的选型匹配10分钟左右的平均飞行时长需求，电机与螺旋桨的搭配经过拉力测试，单轴最大拉力可以达到整机起飞重量的2.5倍，留有足够的动力冗余应对突发的气流扰动，电调固定在机臂根部的散热座上，飞行时的迎面气流可以直接带走电调工作产生的热量，避免长时间测试时出现电调过热保护的问题。整套结构的所有安装孔位都预留了通用的安装接口，使用者可以根据不同的测试需求调整机载设备的布局，比如更换不同焦距的摄像镜头、调整雷达的安装倾角，不需要对机身主体结构进行二次加工；机臂的快拆结构可以在运输时将四个机臂拆下，缩小整机的收纳体积，外场测试时不需要额外的大型储运设备，单人即可完成组装与调试工作。

　　在结构强度校核阶段，所有受力构件都经过了工况模拟，机臂与中心机身的连接部位采用了金属嵌件加强，避免多次拆装后出现连接孔磨损松动的问题；起落架的支杆采用了高韧性的复合材料，在硬着陆时可以通过微小的形变吸收冲击能量，不会出现脆性断裂的情况。整套飞行平台没有设置多余的功能模块，所有设计都围绕测试任务的实用性展开，既能够满足雷达设备的低空动态性能测试需求，也可以搭载摄像系统完成航拍、目标识别类的算法验证工作，结构的通用性较强，能够适配多数中小型机载测试设备的安装要求，不需要针对单一测试任务重新设计机身结构。
