四齿农用松土叉头结构设计

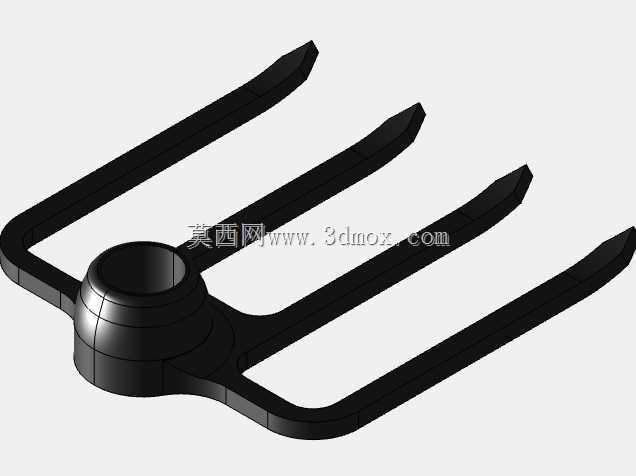

　　该四齿叉头属于手动耕作与散料整理类工具的工作端部件，整体采用一体式叉座加四根平行叉齿的布局，中心设置带台阶的圆柱套筒，用于与木质或金属手柄进行套接固定。套筒内壁保留完整圆柱面，外壁通过多层阶梯环加强根部刚度，既能够承受手柄传递的轴向推力，也可约束叉齿在撬挖、翻动过程中产生的扭转力矩。四根叉齿从叉座侧向呈等距展开，齿身采用扁长截面，前端逐渐收窄并形成斜切尖端，入土时可降低阻力，向后拉动时又能利用齿间空隙完成土壤疏松、杂物分离和物料归集。

　　从实际使用场景看，这类叉头常见于菜园翻地、果园碎土、秸秆清理、堆肥翻拌以及建筑工地散料摊平作业。与实心铲板相比，多齿结构在插入密实土层时接触面积更小，操作者所需下压力明显降低；齿间留空还可让细土漏过，将石块、根须、结块肥料留在齿面上，便于后续分拣。叉齿长度与间距决定了单次作业宽度和入土深度，设计时需要兼顾人力操作的疲劳强度：齿距过小容易夹土、堵塞，齿距过大则会降低筛分效果；齿身过长会增加弯矩，过短又无法达到有效松土深度。模型中四根叉齿保持一致的弯曲走向和端部高度，使载荷能够较均匀地分配到各齿，避免单齿过早变形。

　　结构建模的重点集中在叉座与叉齿的过渡区域。套筒底部通过加宽的连接翼板与各齿根部相连，翼板沿齿身方向平滑延伸，形成连续的受力路径，可减少尖角处应力集中。叉齿截面并非简单等厚平板，而是在根部保留较大厚度，向尖端逐步减薄，这种变截面处理符合悬臂梁受力特征：靠近叉座位置弯矩最大，需要更高截面模量；前端主要承担插入和导向，减薄后有利于刺入物料。齿端斜角朝向作业前进方向，表面过渡圆润，既保证尖端有足够楔入能力，也避免热处理或使用过程中因锐边产生崩裂。

　　安装边界方面，中心套筒的内径决定手柄直径配合范围，套筒高度决定握持段的搭接长度。实际装配时，手柄端部插入套筒后可通过横向销钉、紧定螺钉或过盈配合锁定，套筒外壁的台阶环能够增加接触面积，并在敲击或重压时限制手柄继续下沉。叉座底面与齿根形成同一支撑平面，放置在地面时可保持稳定；四齿外缘构成最大作业宽度，选型时需结合操作者肩宽、垄沟间距和料堆宽度判断。若用于黏重土壤，可适当增加齿根厚度并缩短齿长；若用于轻质堆肥或落叶清理，则可放大齿距以提高通透率。

　　三维设计过程中，套筒、翼板和叉齿宜作为连续实体处理，重点检查根部圆角、齿身对称性和尖端收敛关系。四齿之间的平行度影响入土后的阻力平衡，若齿向偏差过大，作业时工具会发生偏摆，手柄处也会产生附加扭矩。套筒轴线与叉齿工作面的夹角决定施力方向，角度偏直立时适合向下踩压松土，角度偏平缓时适合水平拖刮和摊料。该模型将安装孔、加强环、叉齿弯曲和尖端斜切完整表达，可用于农具结构校核、手柄配套设计、铸造或锻压毛坯开发，也可作为手动五金工具系列化设计的基础件。
