电磁振动直线给料输送装置结构设计

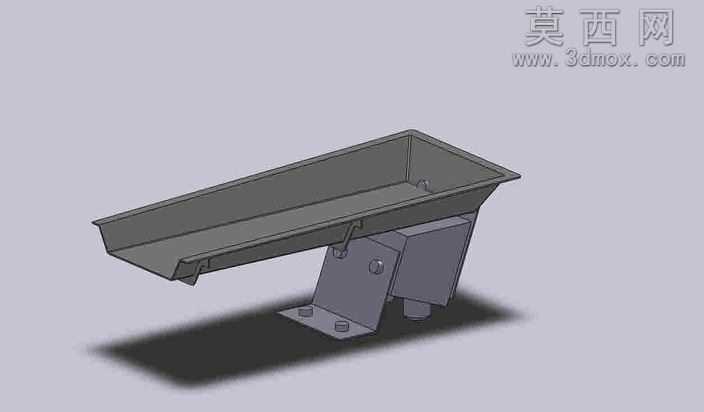

本作品为电磁驱动式直线振动给料装置的三维建模成果，建模过程严格遵循机械设计规范，依托三维参数化建模技术完成全结构1:1比例复刻，整体模型无几何干涉、无破面缺面，可直接用于结构验证、工程出图与虚拟装配调试。模型整体分为上部承料料槽、中部支撑减振组件、下部电磁驱动基座三个核心功能模块，建模阶段对各模块的装配公差、连接关系做了精准还原：上部料槽采用敞口斜底式槽型结构，建模时对槽体侧壁的折弯加强筋、出料端的导流斜角、槽底的安装定位孔位都做了精细化特征绘制，料槽内壁做了光滑曲面处理，模拟实际加工后的低摩擦表面，避免物料输送过程中出现卡滞、积料问题；中部支撑结构采用倾斜布置的板弹簧支撑臂，建模时还原了支撑臂与料槽、基座的铰接连接结构，对铰接处的紧固螺栓、定位销轴、减振橡胶垫都做了独立零件建模，清晰呈现振动系统的弹性支撑原理，保证料槽在电磁激振作用下可沿设定方向做高频小幅往复振动，实现物料的匀速向前输送；下部驱动基座为封闭式箱型结构，内部集成电磁激振线圈、衔铁组件，建模时对基座的安装底板、固定地脚孔、线圈安装位都做了精准定位，还原电磁振动给料机的驱动核心布局。材质与渲染阶段，针对不同部件的实际加工材质做了对应材质赋予：料槽与金属结构件采用哑光冷轧钢材质，调整金属粗糙度与反射参数，呈现钣金加工后的细腻金属质感；减振橡胶垫采用深灰色哑光橡胶材质，还原橡胶件的低反光、高阻尼视觉特征；电磁线圈部分采用绝缘漆包线与绝缘树脂材质，区分内部驱动组件与外部金属结构的视觉差异。渲染阶段采用柔和的工业产品布光方案，添加柔和的环境遮蔽阴影，清晰呈现各部件的结构层次与装配关系，避免强光反射遮挡结构细节。设计思路上，该装置针对小颗粒、粉状物料的短距离均匀给料场景设计，整体结构紧凑无冗余部件，振动参数匹配常规工业给料需求，料槽的倾斜角度、支撑臂的刚度参数都经过虚拟运动仿真验证，可保证物料在槽内做抛掷式向前运动，输送过程均匀稳定，不会出现物料回滑、堆积问题，模型可直接用于给料设备的方案展示、结构优化、非标定制改型，也可作为自动化生产线物料输送模块的配套组件，对接后续的分拣、加工、包装工位，满足轻工、食品、五金加工等行业的小物料自动给料需求。
