PET瓶链板式输送上料漏斗结构设计

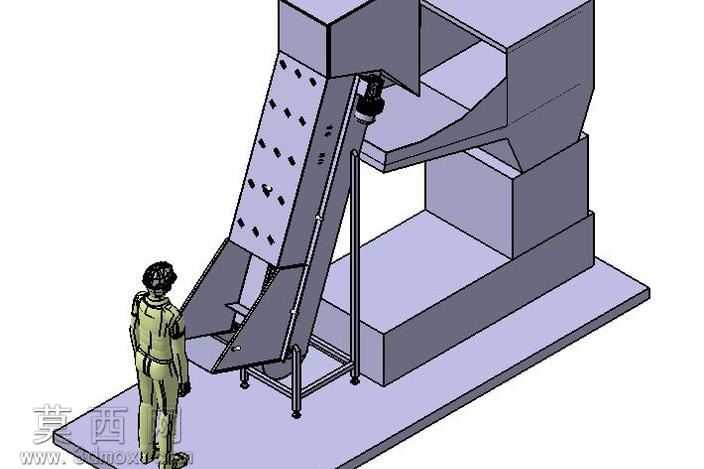

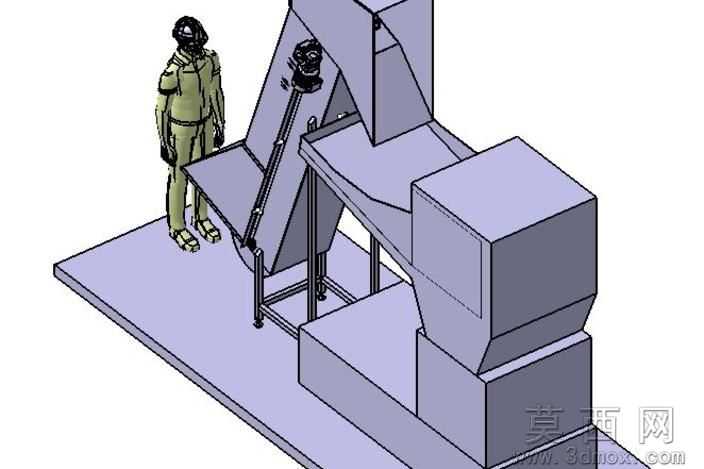

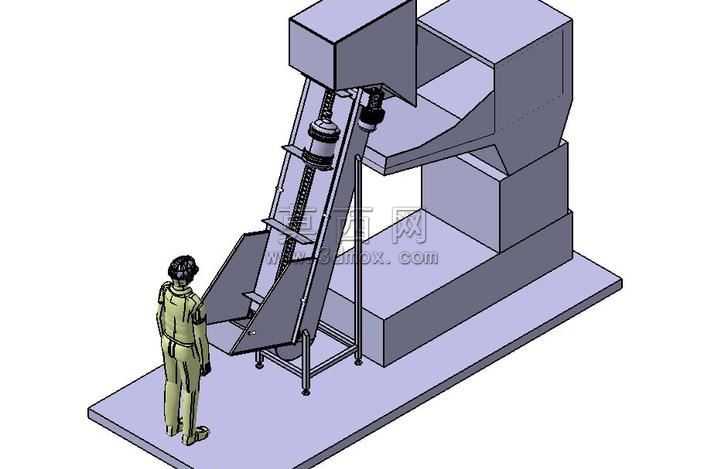

本作品为针对PET瓶物料输送场景设计的链式输送机配套漏斗结构，整体采用三维参数化建模方式完成全结构搭建，建模过程中对各部件的装配公差、运动干涉情况做了完整校验，确保各结构配合逻辑符合实际生产使用要求。模型整体采用立式倾斜输送搭配接料漏斗的布局，底部设置一体化安装底座，为整套结构提供稳定的支撑基础，倾斜布置的链式输送通道从低位接料位置延伸至高位出料端，配套的漏斗结构设置在输送通道的低位接料侧，漏斗采用大开口收料、窄口导料的流线型腔体设计，能够对零散送入的PET瓶起到规整导向作用，避免物料在接料位置出现卡滞、散落的问题。建模过程中对输送链板、支撑机架、漏斗腔体、侧边防护结构分别做了独立的零件建模，各零件的壁厚、安装孔位、连接支架的尺寸均参考实际输送设备的通用设计标准设定，链板输送组件的张紧调节结构、支撑腿的高度固定结构都做了细节还原，能够直观呈现整套设备的装配逻辑。材质渲染方面，对设备主体的金属结构件采用哑光工业灰的金属材质表现，输送链板做了细微的表面纹理处理还原金属加工质感，漏斗内壁做了光滑面的材质设置，体现导料面低摩擦的设计特点，配套的人体参考模型采用统一的哑光工装材质，用于直观体现整套设备的实际尺寸比例，方便使用者快速判断设备的占地规模与操作空间需求。设计思路上围绕PET瓶质地偏软、容易卡堵的物料特性，对漏斗的导料角度、输送链板的间距、侧边防护的高度做了针对性优化，漏斗的出料口与链板输送面的间隙经过反复调整，既能够保证PET瓶顺利滑落到输送链板上，又不会出现间隙过大导致物料掉落的问题，倾斜输送段的倾角设置兼顾了上料高度需求与物料输送的稳定性，避免PET瓶在输送过程中出现滑落、倾倒的情况，整套结构可直接用于PET瓶生产线上的物料提升输送环节，也可作为同类轻质容器输送设备的设计参考，模型各部件可编辑性强，能够根据实际生产的产能需求、场地尺寸调整对应参数，快速衍生出适配不同场景的变体结构。
