内六角轴肩螺钉与标准五金装配零件

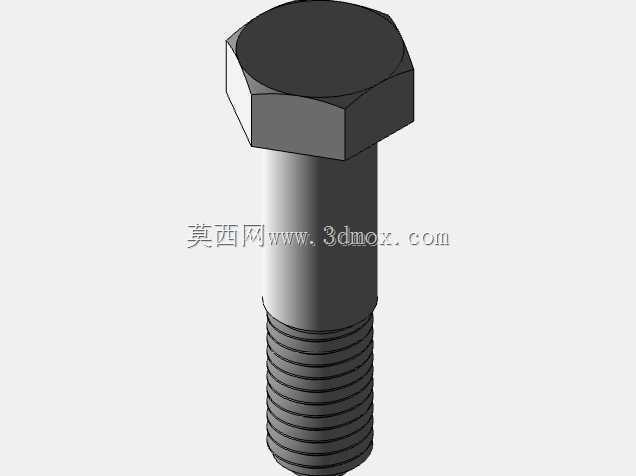

　　这套结构件覆盖实验室小型工装、自动化测试台架以及教学演示设备里最常用的一类连接需求，主体是带精密光轴段的内六角轴肩螺钉，同时配套多类从工业五金供应链选取的标准装配件，适合在需要兼顾定位、铰接和锁紧的场景中直接调用。轴肩螺钉和普通全螺纹螺栓的使用逻辑有明显区别：它的承载与定位并不依赖螺纹牙型，而是依靠中间高精度圆柱轴段完成径向约束，螺纹段仅提供轴向拉紧力，因此在薄板叠装、连杆回转副、夹具滑块导向以及传感器安装座的铰接位置，能够避免普通螺栓拧紧后出现的孔位别劲、转动卡滞问题。

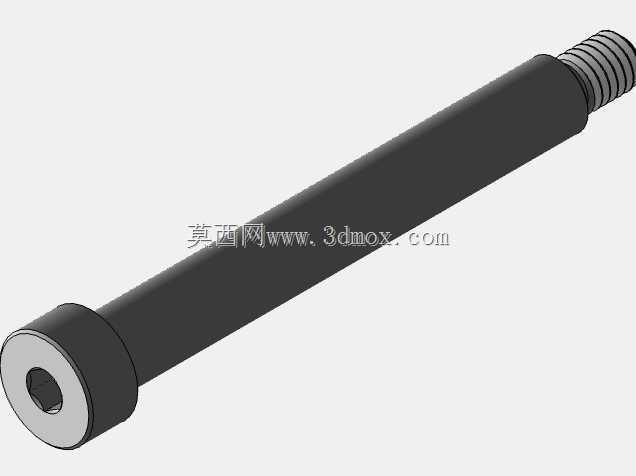

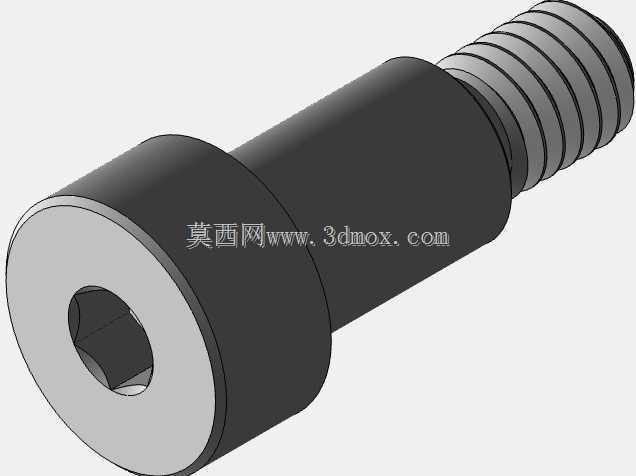

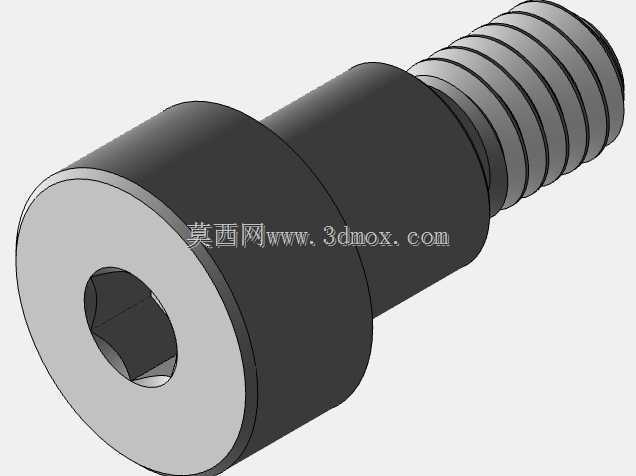

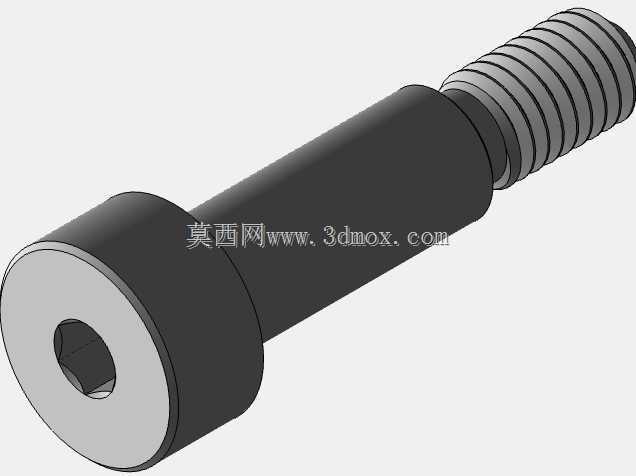

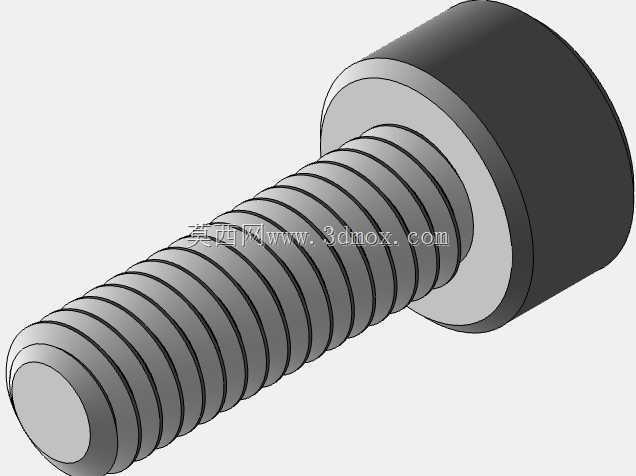

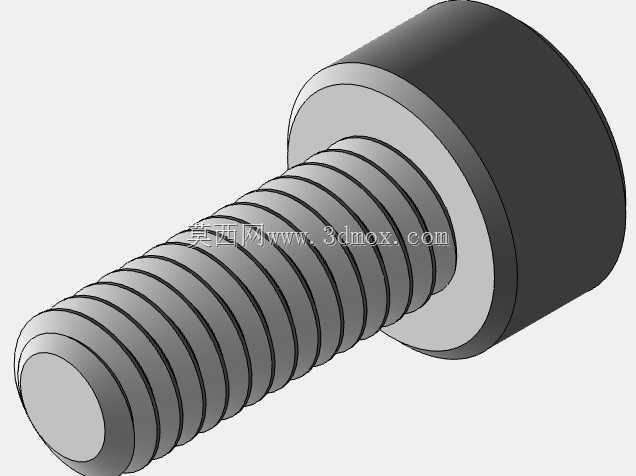

　　从零件外形来看，螺钉头部为大直径圆柱沉头结构，端面加工内六角驱动孔，装配时可完全沉入沉孔内部，不占用零件外侧的操作空间；头部下方是直径大于螺纹公称尺寸的光滑轴肩，该段长度对应被连接件的总叠厚，轴肩外圆与安装孔之间采用小间隙配合，既可以作为销轴传递横向载荷，也能为往复摆动的连杆提供回转基准。轴肩末端过渡到标准外螺纹段，牙型完整、螺距均匀，拧紧后螺母或内螺纹孔的端面贴合在轴肩台阶处，轴向预紧力不会直接作用在被夹持零件的孔壁上，长期运行后也不容易出现孔边压溃。

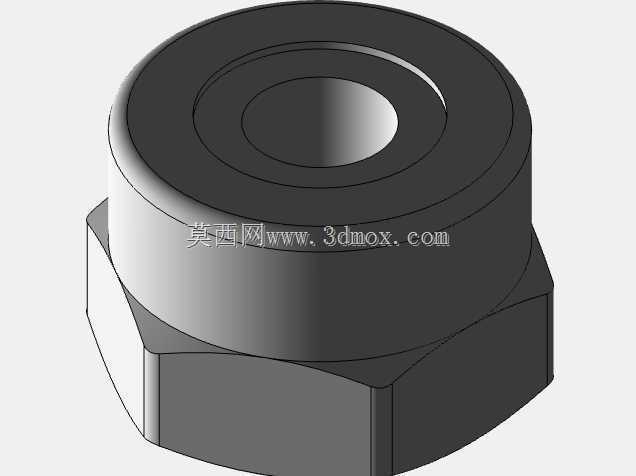

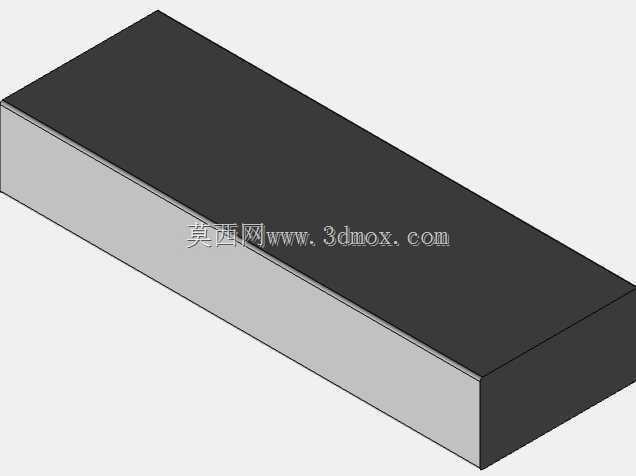

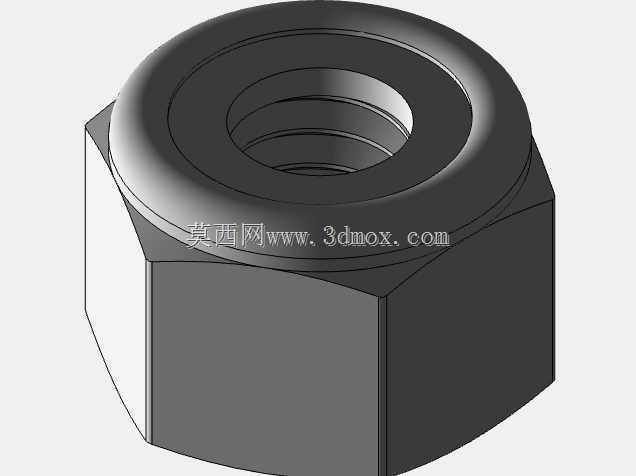

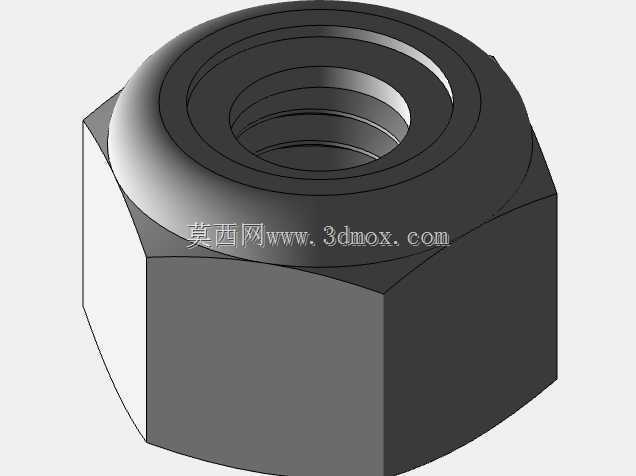

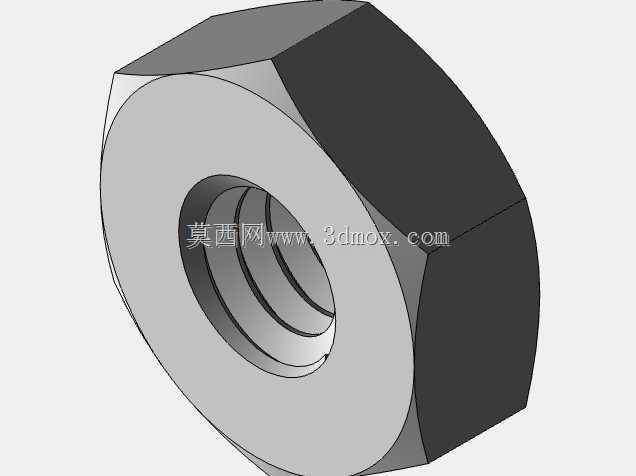

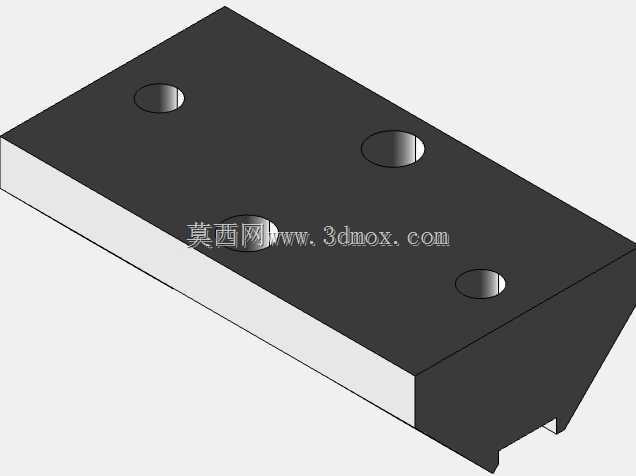

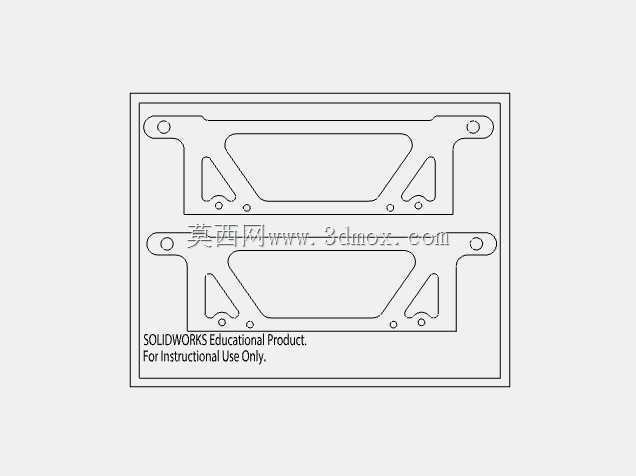

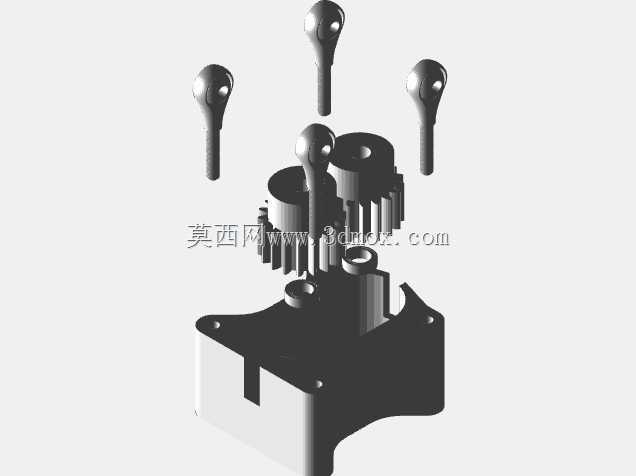

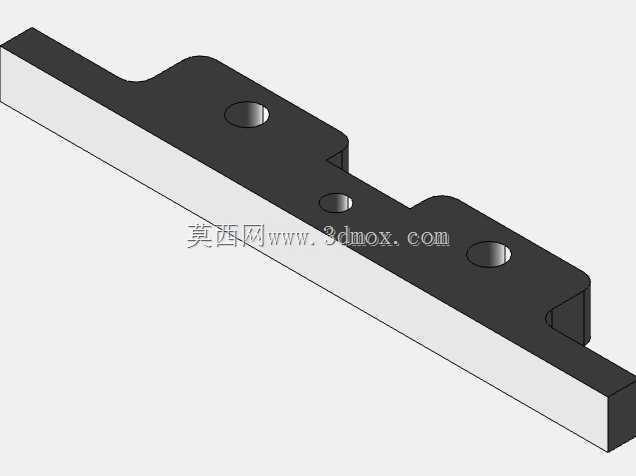

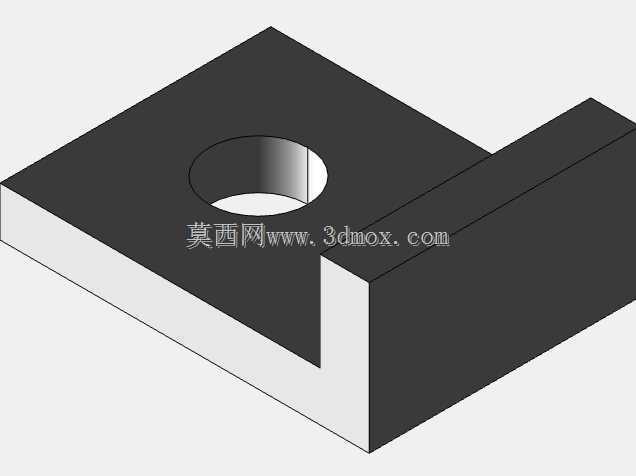

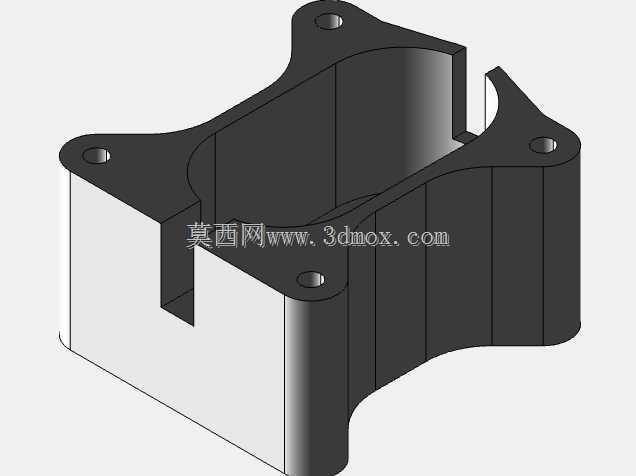

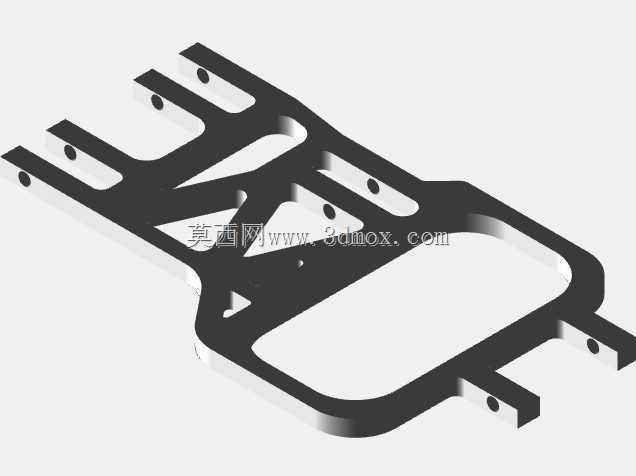

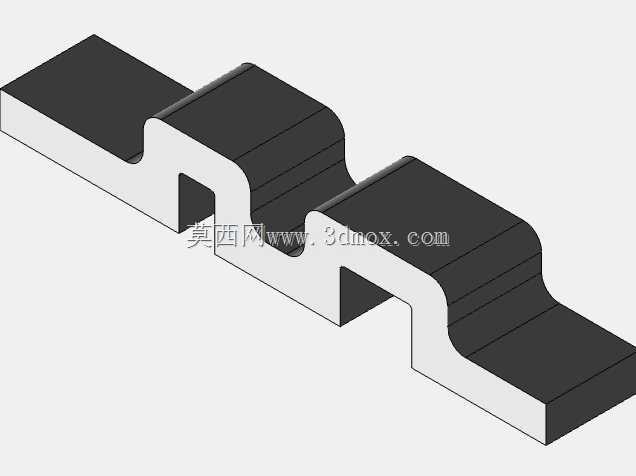

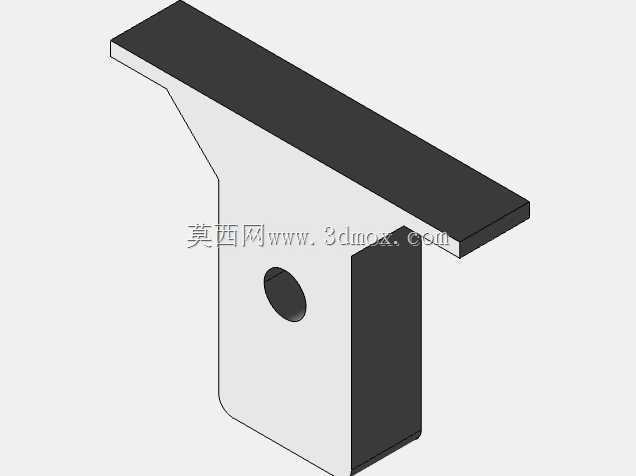

　　建模过程中优先保证装配边界的准确性：头部外径、轴肩直径、轴肩有效长度、螺纹公称直径与螺杆总长度均按照实物装配关系分层建立，回转体主体通过旋转特征生成，螺纹段采用真实牙型扫略而非贴图示意，内六角孔按照标准对边尺寸切除，端部倒角与台阶过渡圆角逐一还原，避免后续干涉检查时出现误判。配套的其余五金件包含衬套、垫片、螺母以及小型连接块，各零件的配合面公差在装配体中按实际工况设定：回转配合面保留合理间隙，压紧端面设置贴合约束，螺纹副按照同轴关系配对，整体装配后可直接用于运动仿真，验证螺钉轴肩作为铰接轴时的转动行程与周边零件的安全间隙。

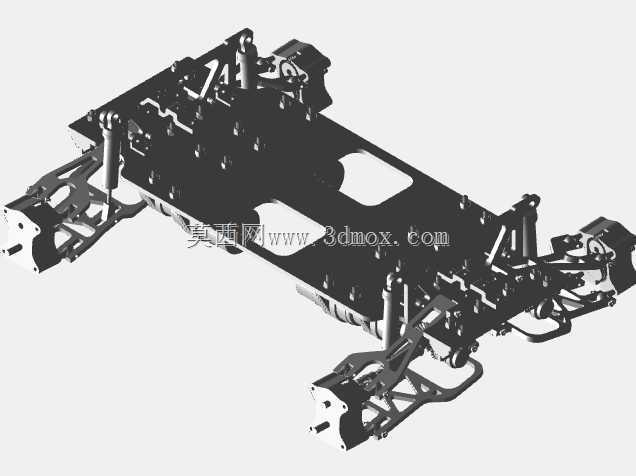

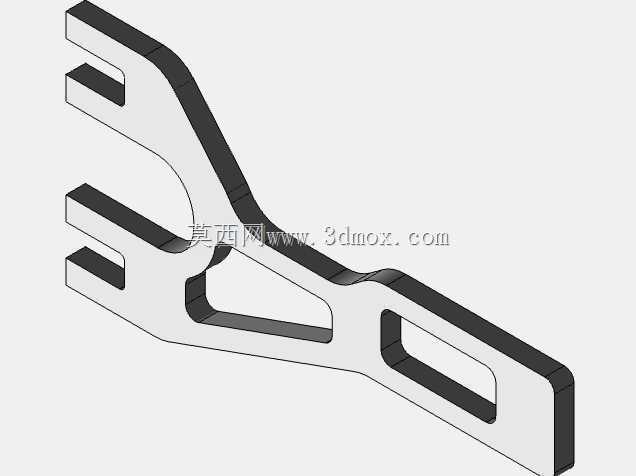

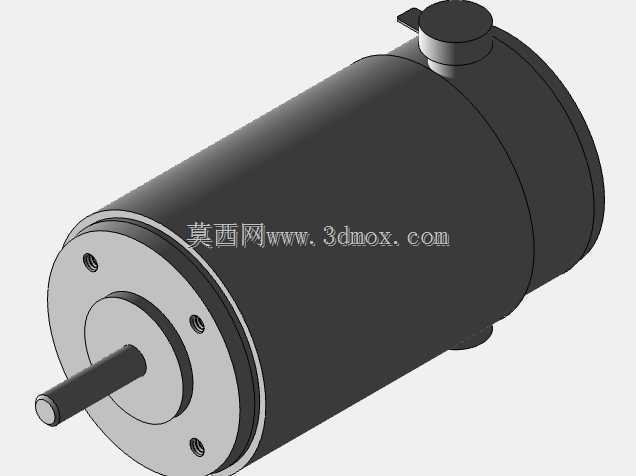

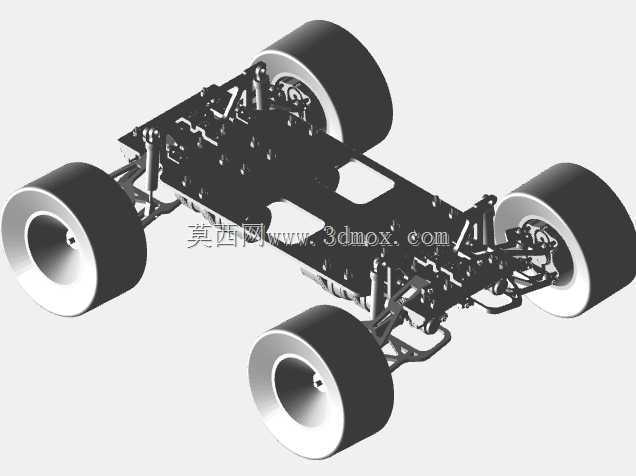

　　在实际设备里，这类零件常出现在SCILab一类实验平台的调整机构中，比如直线滑台的限位挡块固定、气动摆臂的关节连接、实验面板的快拆支座以及小型载荷框架的层板锁紧。轴肩段的存在让连接件之间始终保持确定的相对位置，即便反复拆装，定位精度也不会因螺纹间隙产生偏移；内六角驱动方式则适合空间紧凑的位置，使用标准六角扳手即可施加稳定预紧力矩，不会像外六角螺栓那样需要预留较大的扳手回转空间。

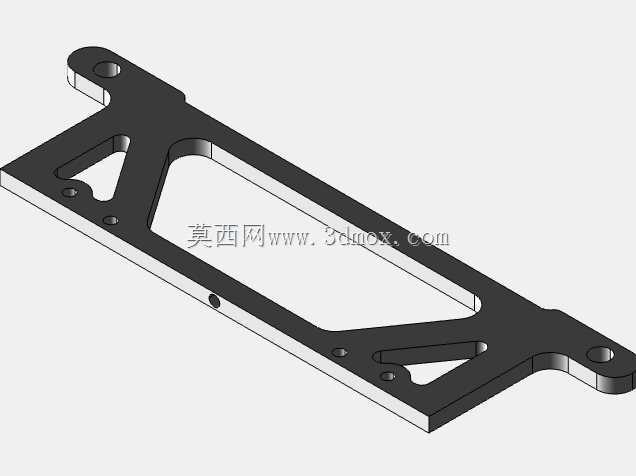

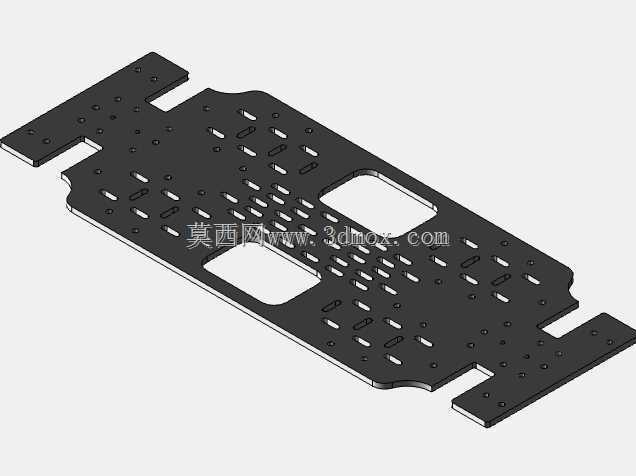

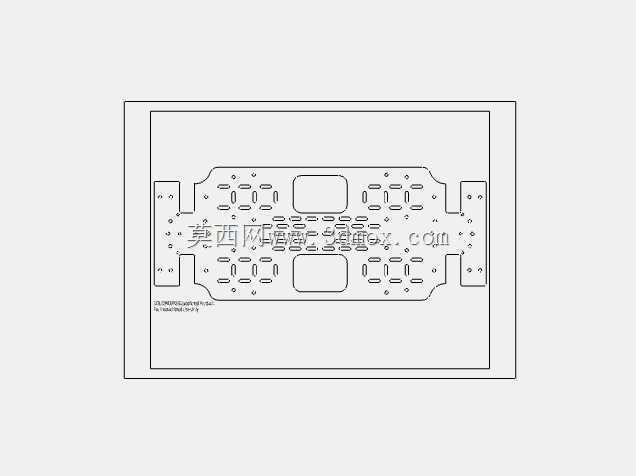

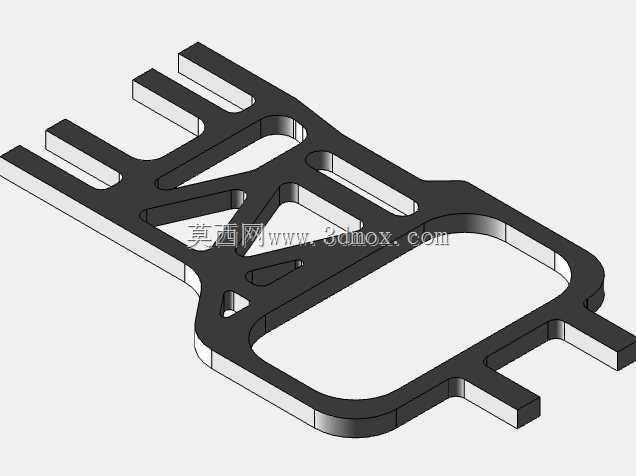

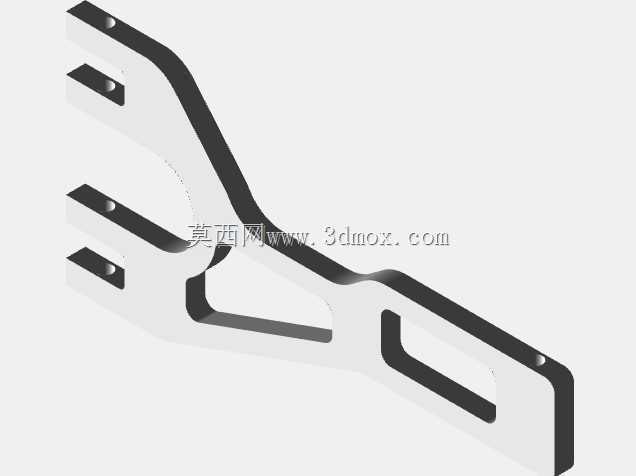

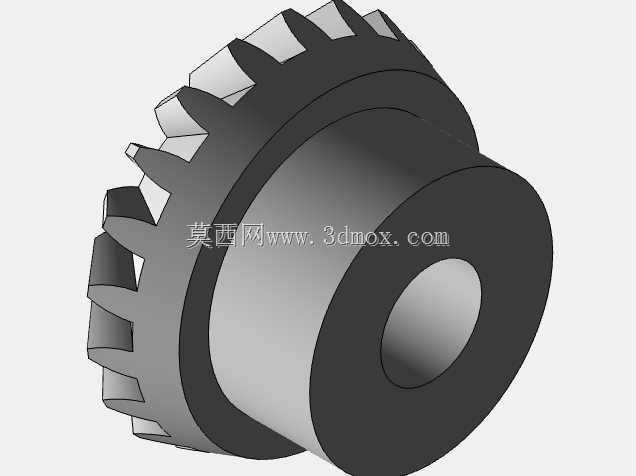

　　设计选型时需要重点核对三个边界：一是轴肩长度必须略小于或等于被夹持零件的总厚度，保证锁紧端面能够切实贴合；二是轴肩直径与铰接孔的配合等级要根据运动状态选择，固定定位可取稍紧过渡，频繁摆动则取间隙配合并预留润滑空间；三是螺纹端的旋合长度要满足预紧力要求，避免薄螺母仅咬合几牙导致滑牙。整套模型把非标自制件与供应链标准件整合在同一装配结构中，结构工程师在做夹具开发、实验装置搭建或者教学机构设计时，可以直接复用连接方案，减少重复绘制标准紧固件的工作量，也能在方案阶段就把安装空间、工具操作空间和零件运动包络全部核查清楚，避免加工装配阶段出现孔位不匹配、螺钉过长干涉、铰接处卡死等常见问题。
