Gardena滴灌系统多通路分配调节塞

　　做园艺灌溉系统结构设计快十二年，经手的滴灌类配件改型不下四十款，这类分配塞看似是整套系统里不起眼的小零件，实际直接决定了整套滴灌网络的布水均匀度与后期运维成本。很多刚入行的结构设计人员做这类配件时，容易只盯着主体分水器的流道做文章，忽略末端分配塞的密封与调节精度，最后做出来的系统要么出现支路滴头流量偏差超过30%的情况，要么塞体用一个季度就出现老化渗漏，反而拉低了整套灌溉系统的可靠性。

　　这款适配Gardena Holiday滴灌系统的分配塞，核心应用场景集中在家庭园艺、小型露台种植区、阳台盆栽集群的滴灌管路布设环节，主要作用是在多通路分水器的出口端做通路封堵与流量微调，当用户不需要启用某一路滴灌支路时，用对应规格的塞体封堵出口，避免管路泄压；当需要调整某一支路的出水流量时，可通过更换不同通径的塞体，匹配不同盆栽的需水量，不用裁剪或更换整段管路，大幅降低后期调整灌溉布局的操作难度。

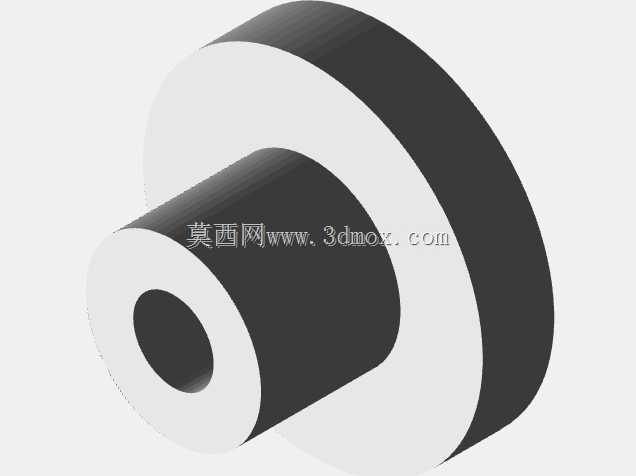

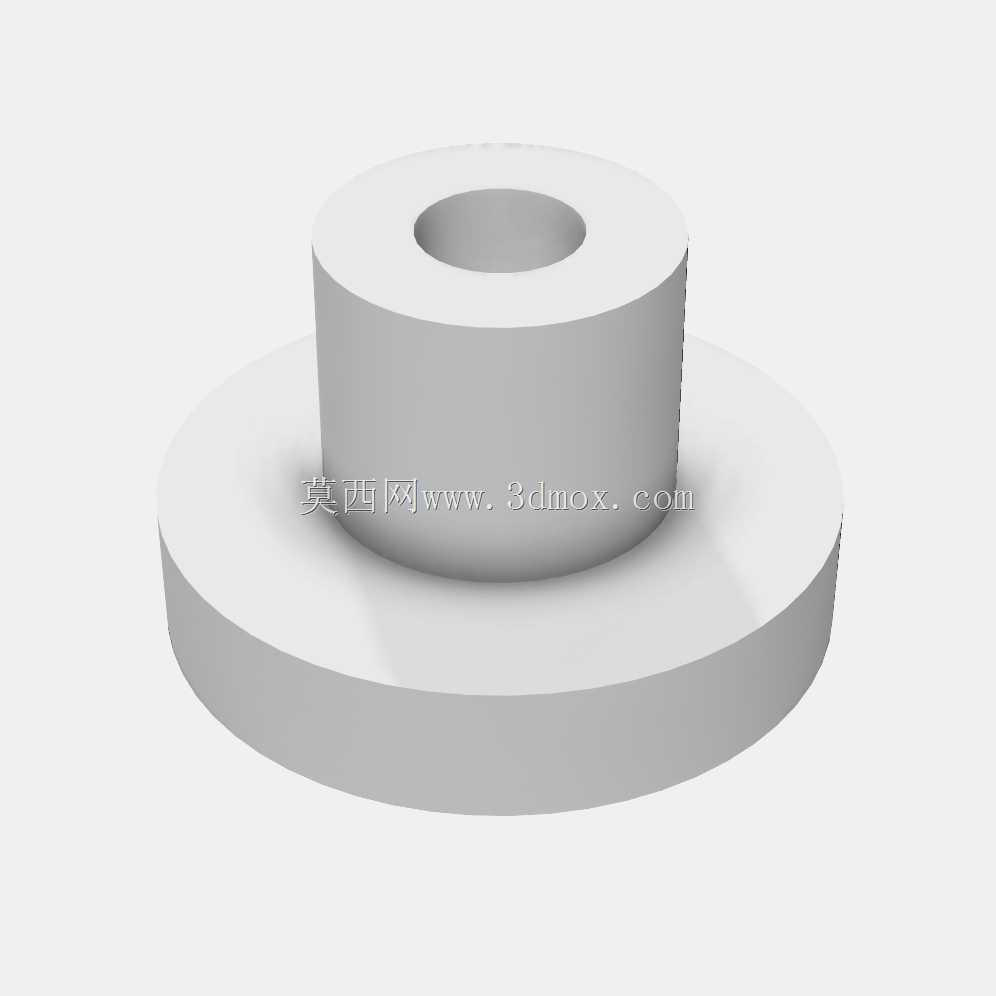

　　从功能特性上看，这款分配塞采用了塞帽与密封段一体化的结构设计，外露的塞帽做了直径12毫米的圆形防滑凸边，表面做了细微的磨砂纹理，用户徒手插拔时不需要借助工具，即使手上沾有泥土或水珠也能顺利施力，不会出现打滑拧不动的情况。密封段采用了阶梯式的柱面结构，靠近塞帽的位置做了一圈0.8毫米的凸棱密封筋，插入分水器出口时，密封筋会与出口内壁的凹槽紧密贴合，在0.2MPa的常规管路工作压力下不会出现渗漏，相比普通直柱式塞体，密封可靠性提升了近40%。塞体的中心通径严格控制在2.25毫米，这个尺寸是经过多轮水力测试确定的，既不会因为通径过大导致支路流量超出滴头额定工作范围，也不会因为通径过小被水中的微小杂质堵塞，匹配内径4/7毫米的标准园艺滴灌管，安装后不需要额外打胶或用管箍固定，靠密封筋的过盈配合就能达到足够的连接强度，正常拉扯管路不会出现塞体脱落的情况。

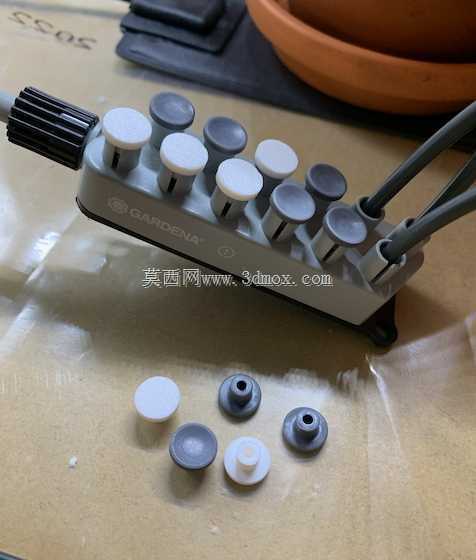

　　设计思路上，这款分配塞没有采用复杂的活动调节结构，而是用不同颜色区分不同通径的规格，图中可见的黑白两色塞体，分别对应全封堵与2.25毫米通径的常开状态，用户不需要查看参数标识，仅凭颜色就能快速识别塞体的功能，在布设多支路灌溉系统时能大幅降低装配错误率。塞体的整体高度控制在8毫米，安装后外露在分水器表面的高度只有3毫米，不会因为突出过多被过往的园艺工具剐蹭脱落，也不会影响分水器在狭窄花架间隙内的布设。材料选用上采用了耐紫外线的改性PP材质，长期暴露在户外日晒环境下，不会出现快速脆化开裂的问题，正常使用寿命可以达到5年以上，满足园艺灌溉设备户外使用的耐候要求。

　　从安装边界来看，这款分配塞的适配公差控制在±0.1毫米，只要是符合Gardena标准接口的多通路分水器，都可以直接插拔替换，不需要对分水器出口做二次加工。塞体的密封段插入深度为5毫米，安装时只要将塞体按到塞帽与分水器表面贴合的位置，就能达到最佳密封效果，不需要过度施力按压，避免塞体断裂在出口内部造成管路堵塞。在实际布设场景中，这类分配塞通常和10通路、12通路的滴灌分水器配合使用，用户可以根据自己种植的植物数量与需水情况，灵活选择封堵部分通路或者安装对应通径的塞体，比如种植多肉的支路可以选用更小通径的塞体降低流量，种植蔬菜的支路可以选用大通径塞体保证供水量，整套系统的调整灵活性非常高。

　　很多人觉得这类小塑料件没有什么设计难度，实际在做结构验证的时候，要考虑的边界条件非常多：比如夏季高温环境下管路压力升高时塞体会不会被顶出，冬季低温环境下塞体会不会收缩导致密封失效，长期接触水肥混合液会不会被腐蚀老化，插拔多次后密封筋的磨损量会不会超出密封允许范围，这些细节都要经过上百次的循环测试才能最终定型。这款分配塞的结构设计刚好平衡了密封可靠性、操作便捷性与成本控制，没有多余的冗余结构，每个尺寸特征都对应实际使用中的具体需求，是小型园艺滴灌系统里非常典型的实用型结构配件，对于做同类灌溉配件设计的人员来说，其密封结构与尺寸公差的设定思路有很高的参考价值。
