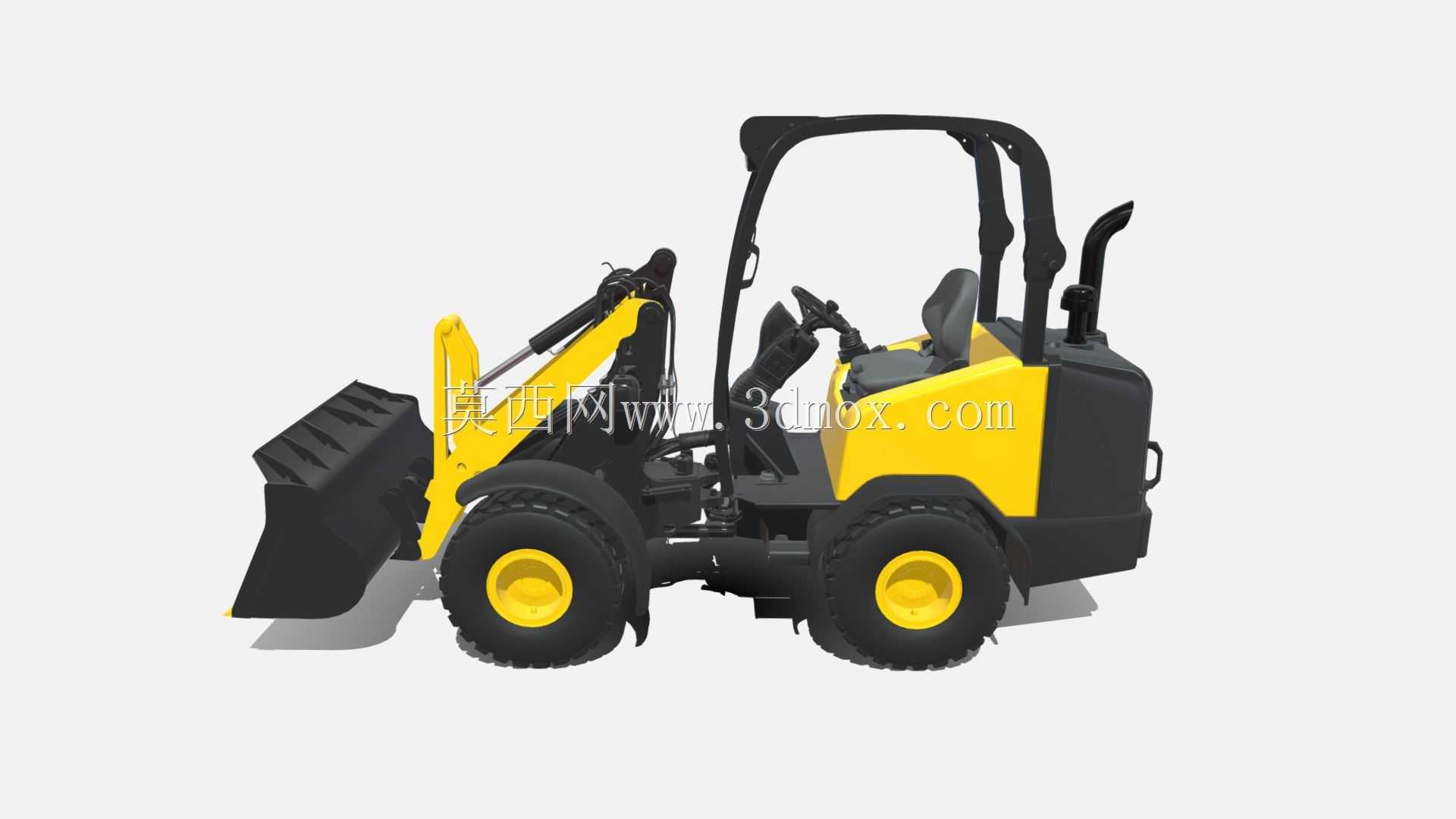

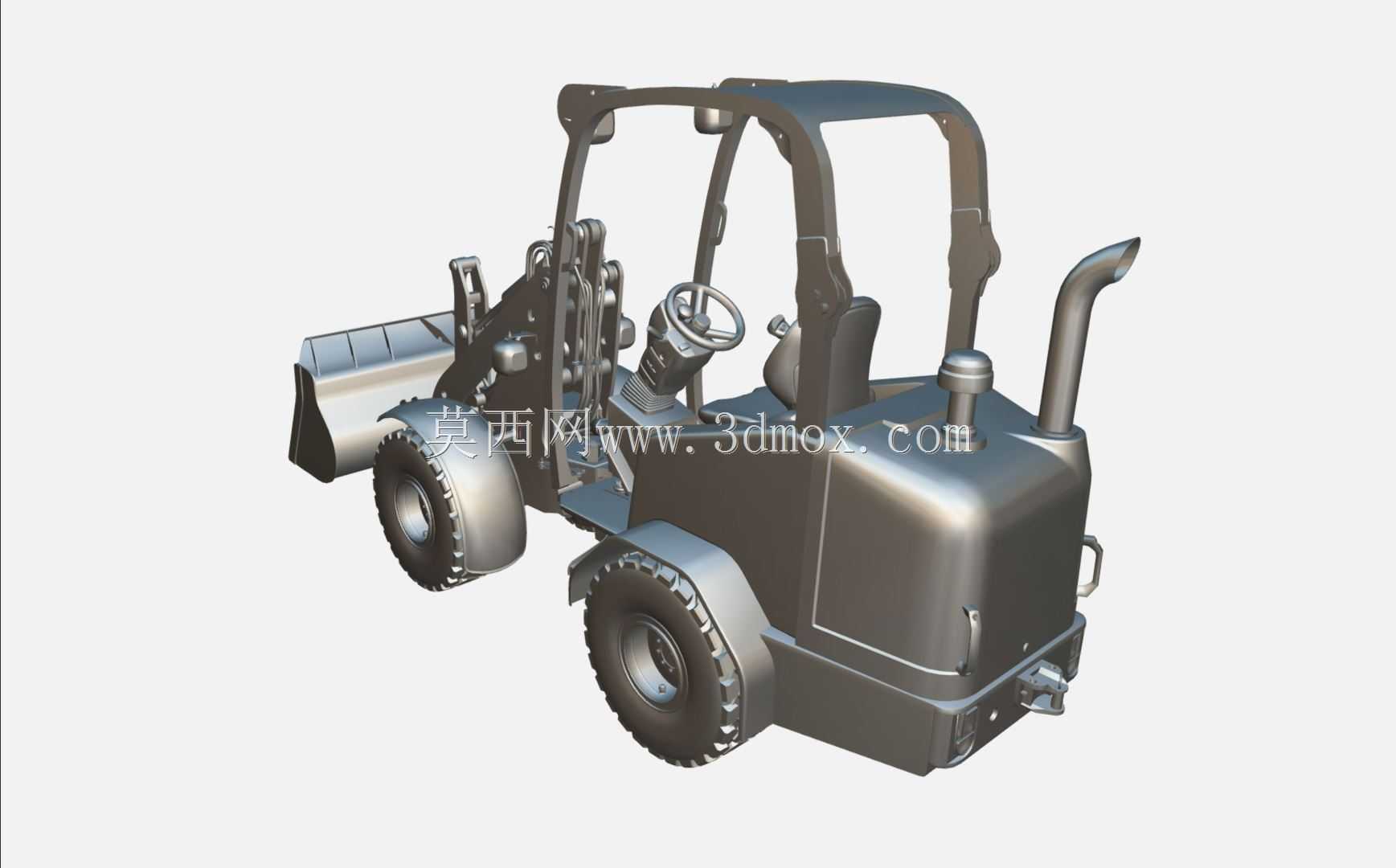

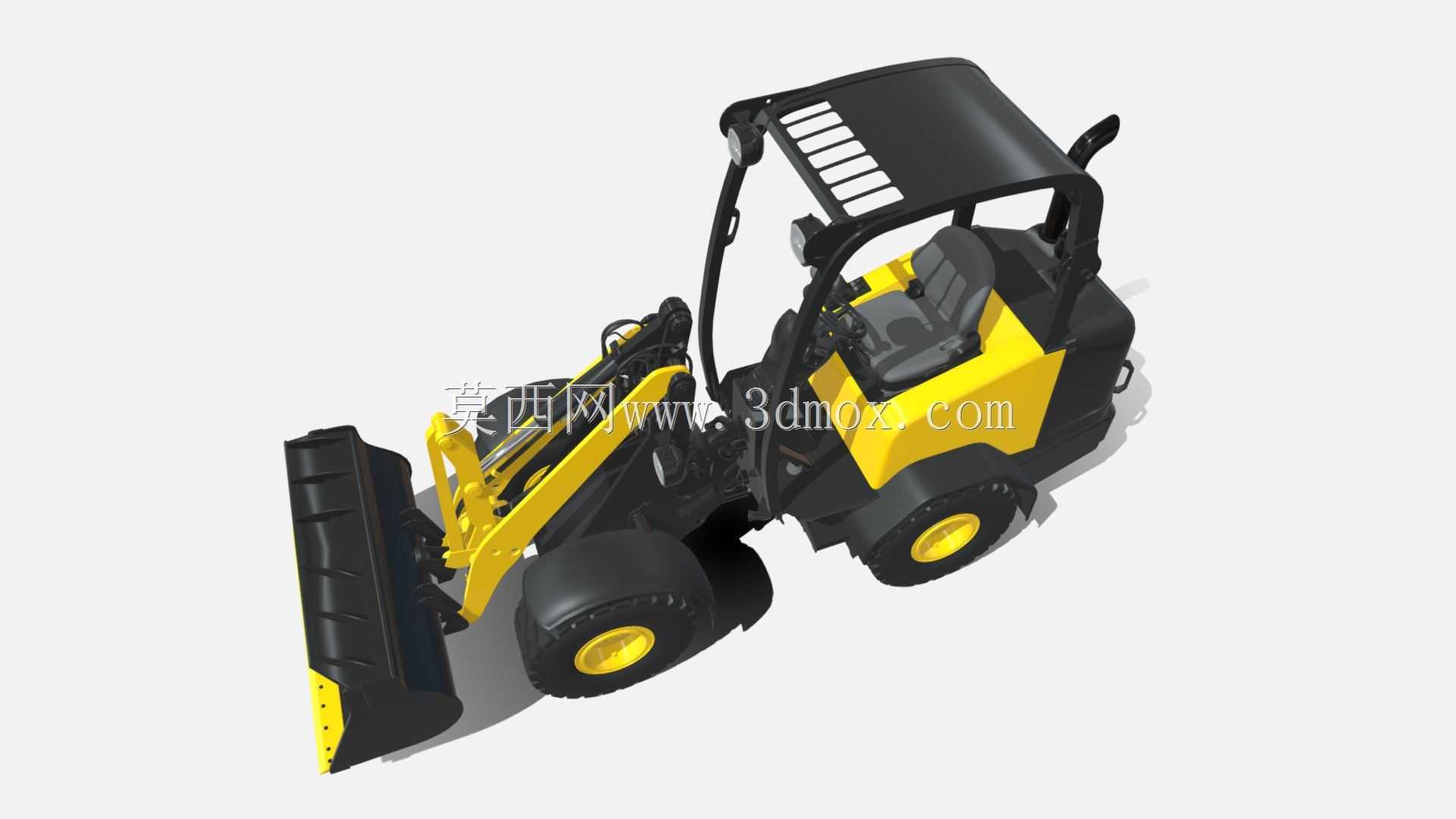

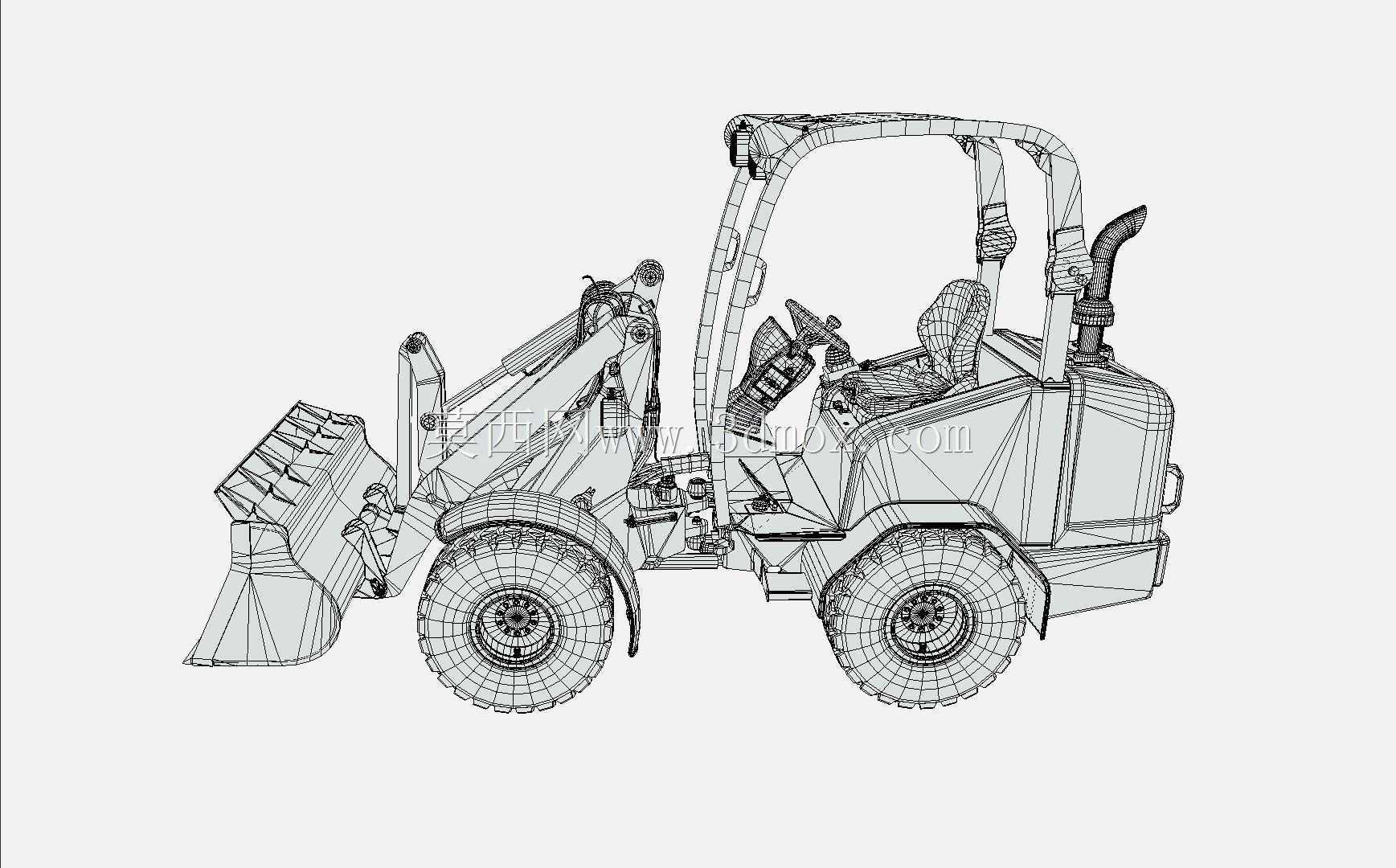

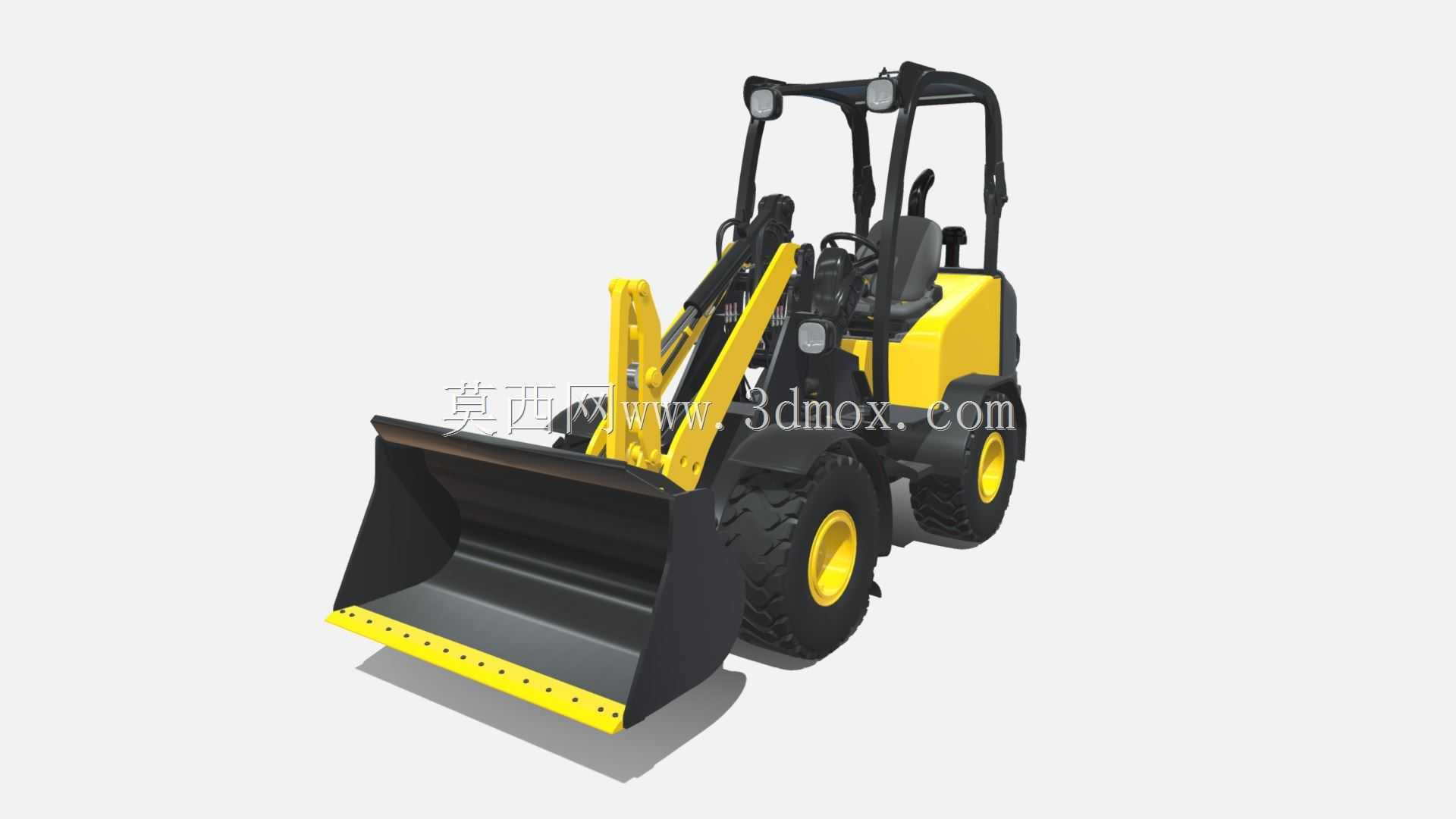

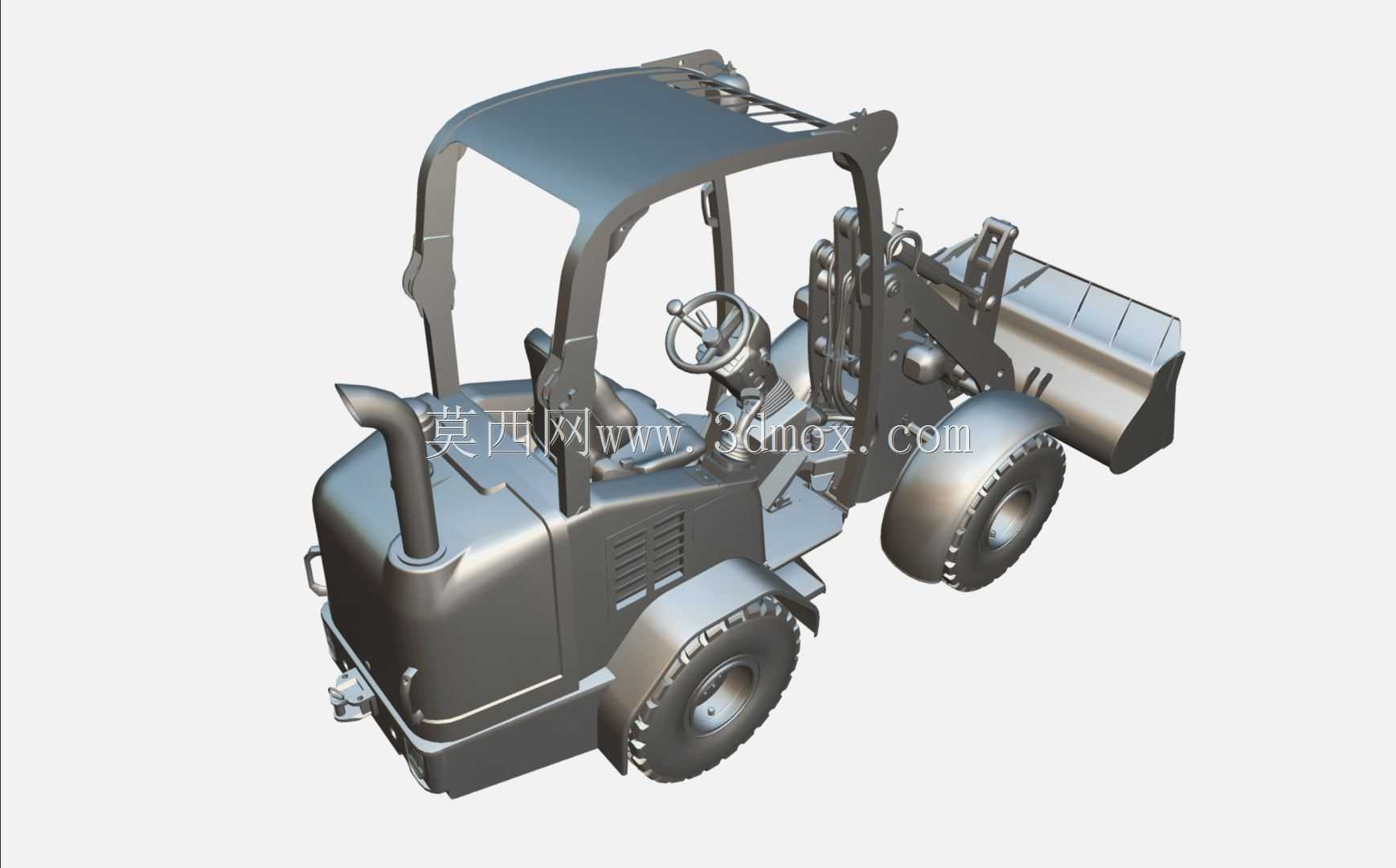

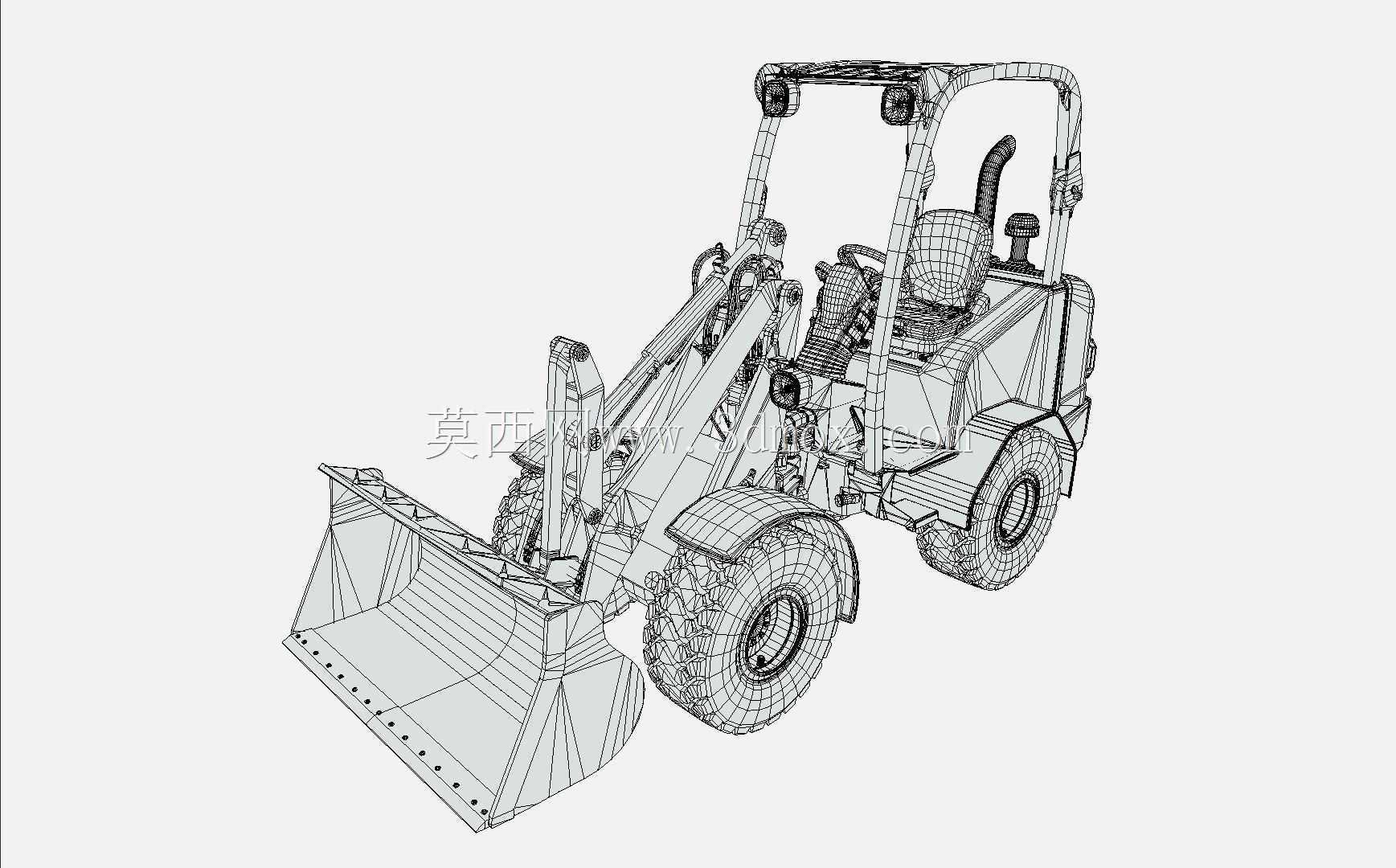

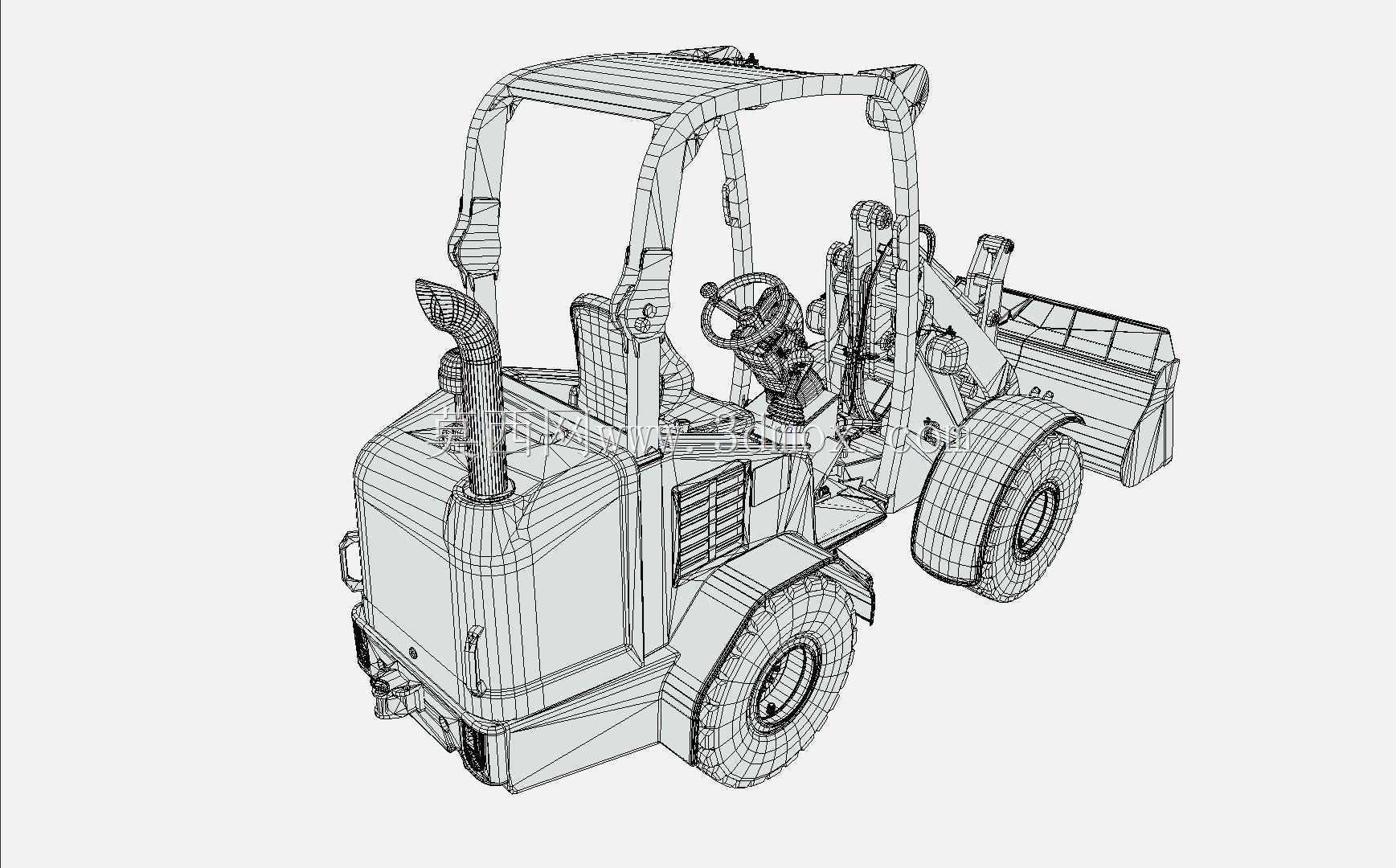

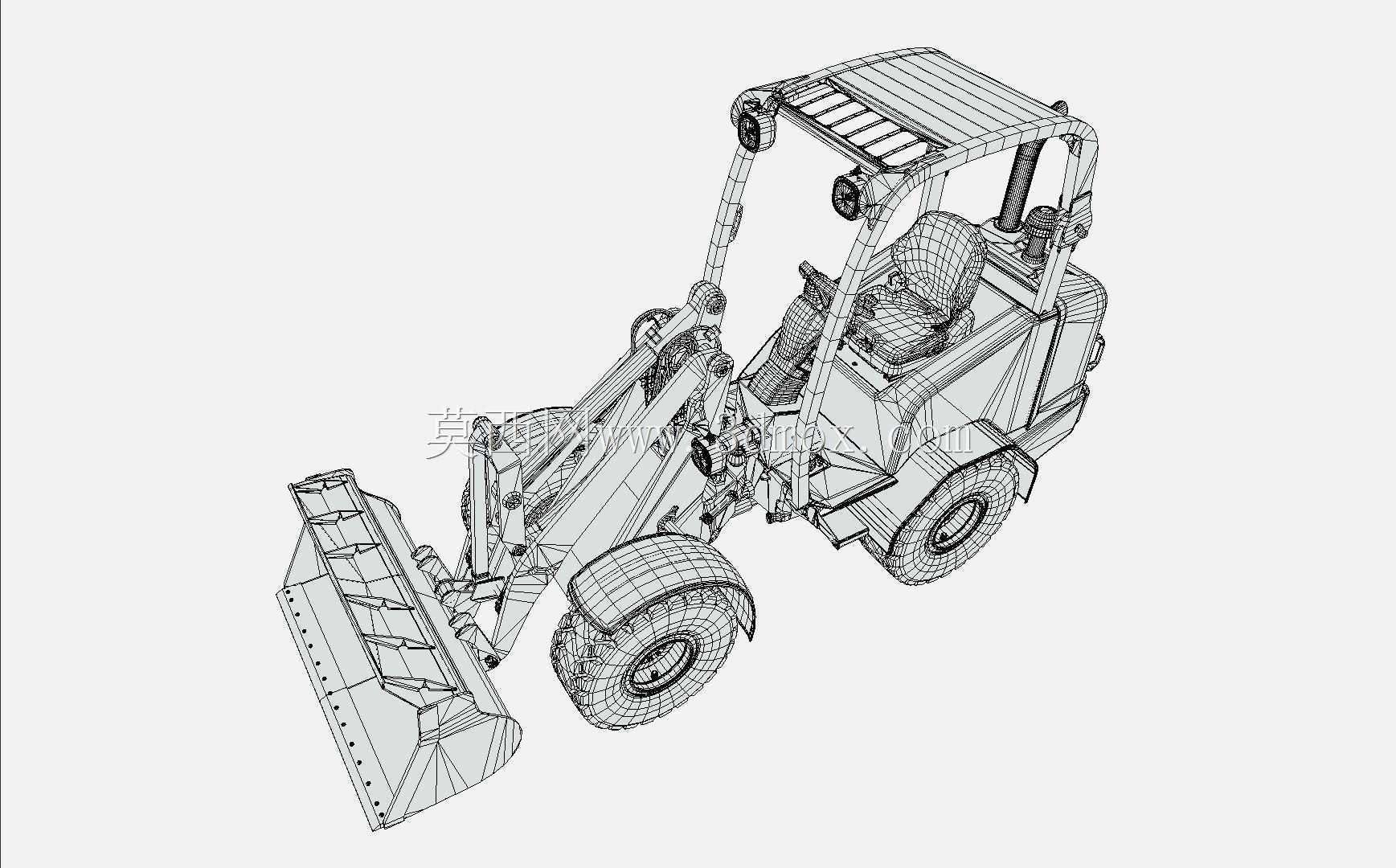

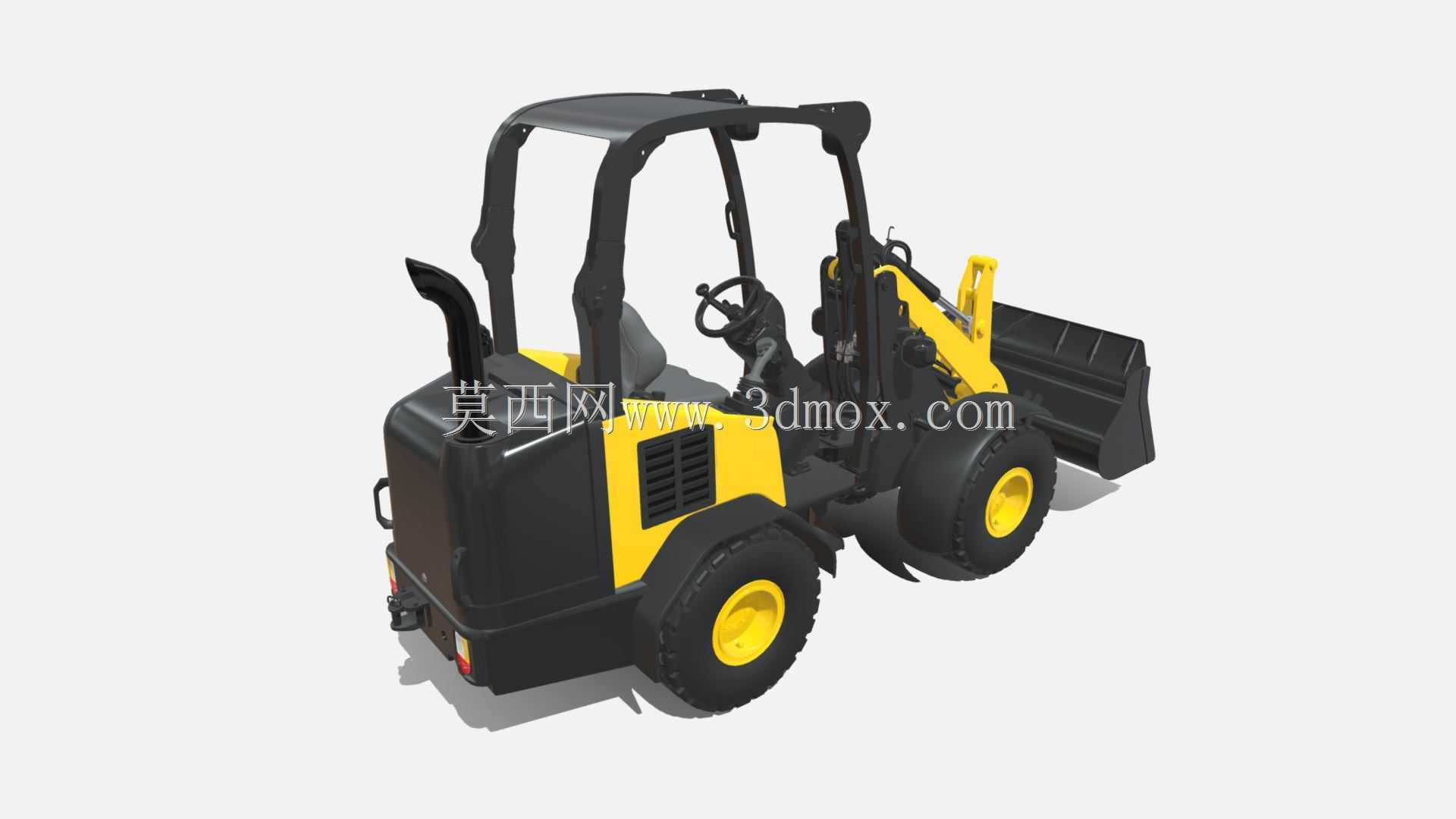

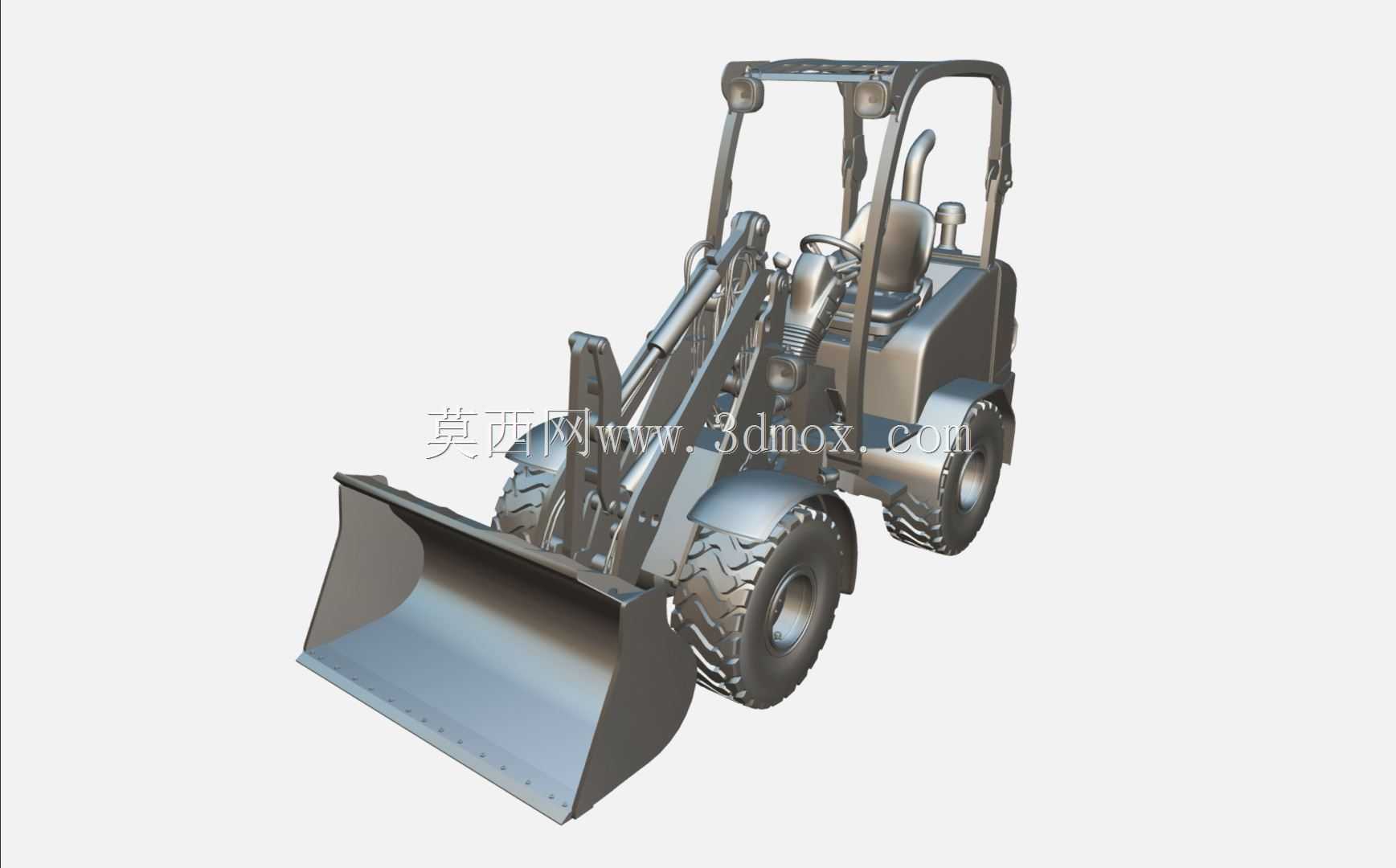

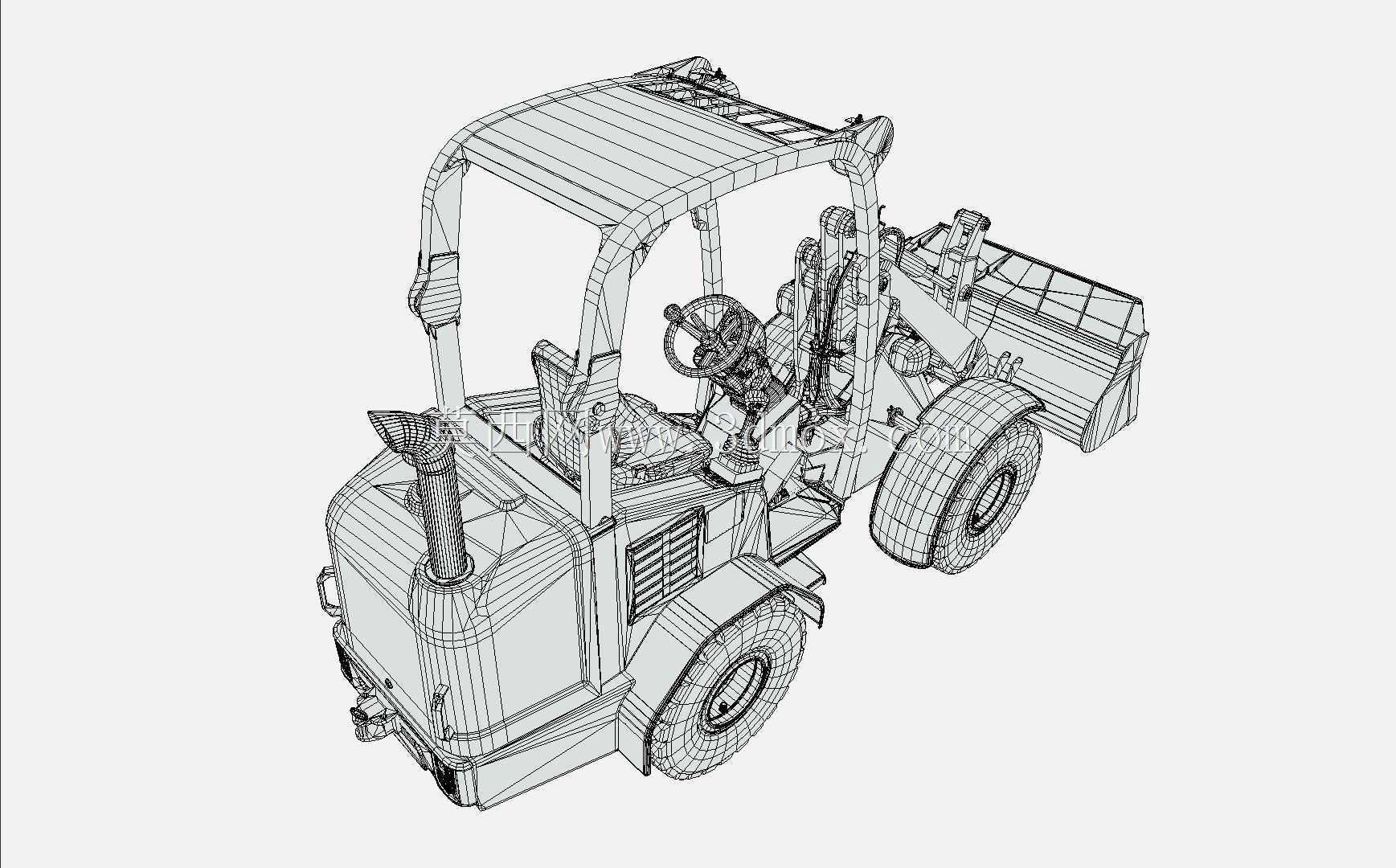

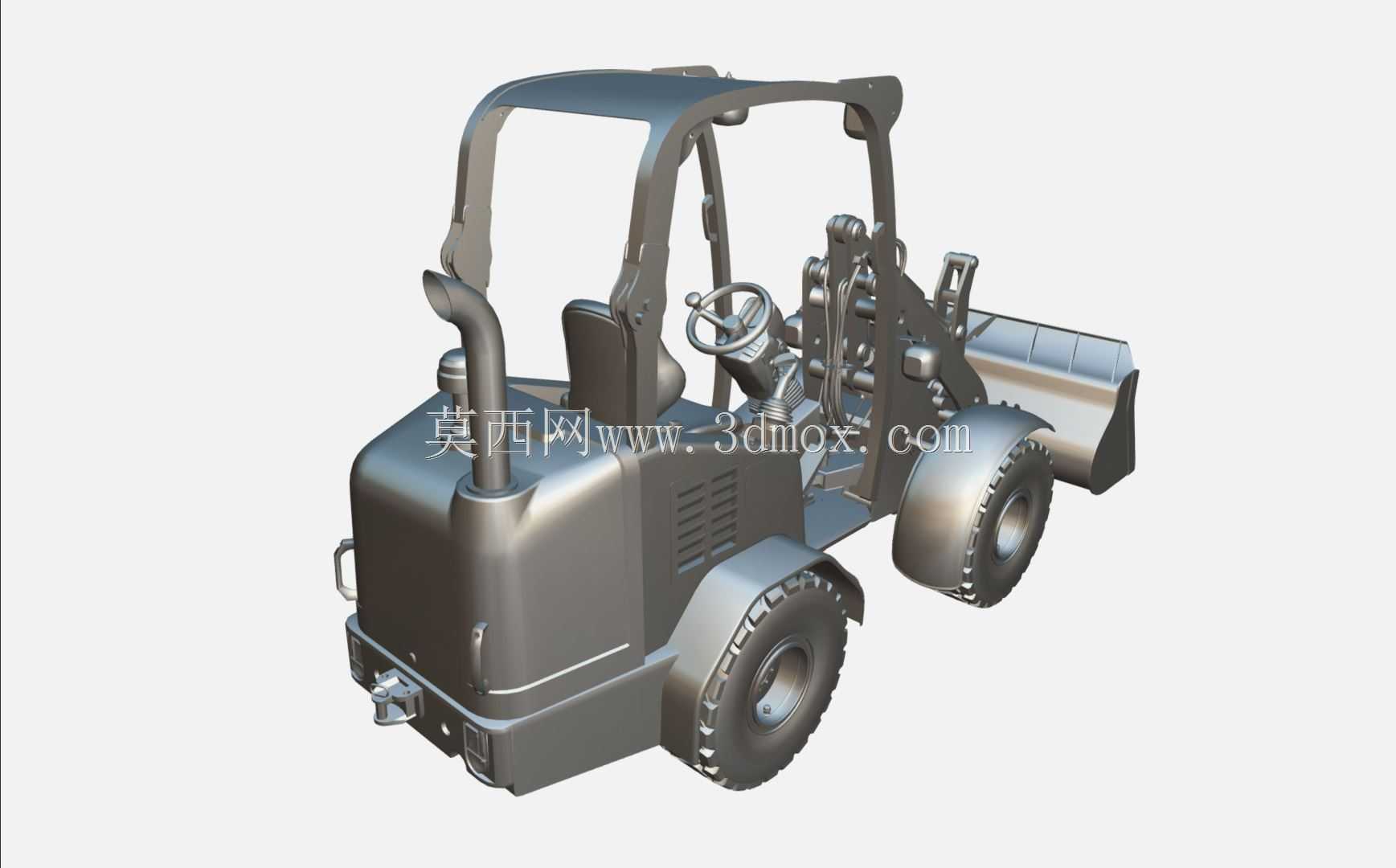

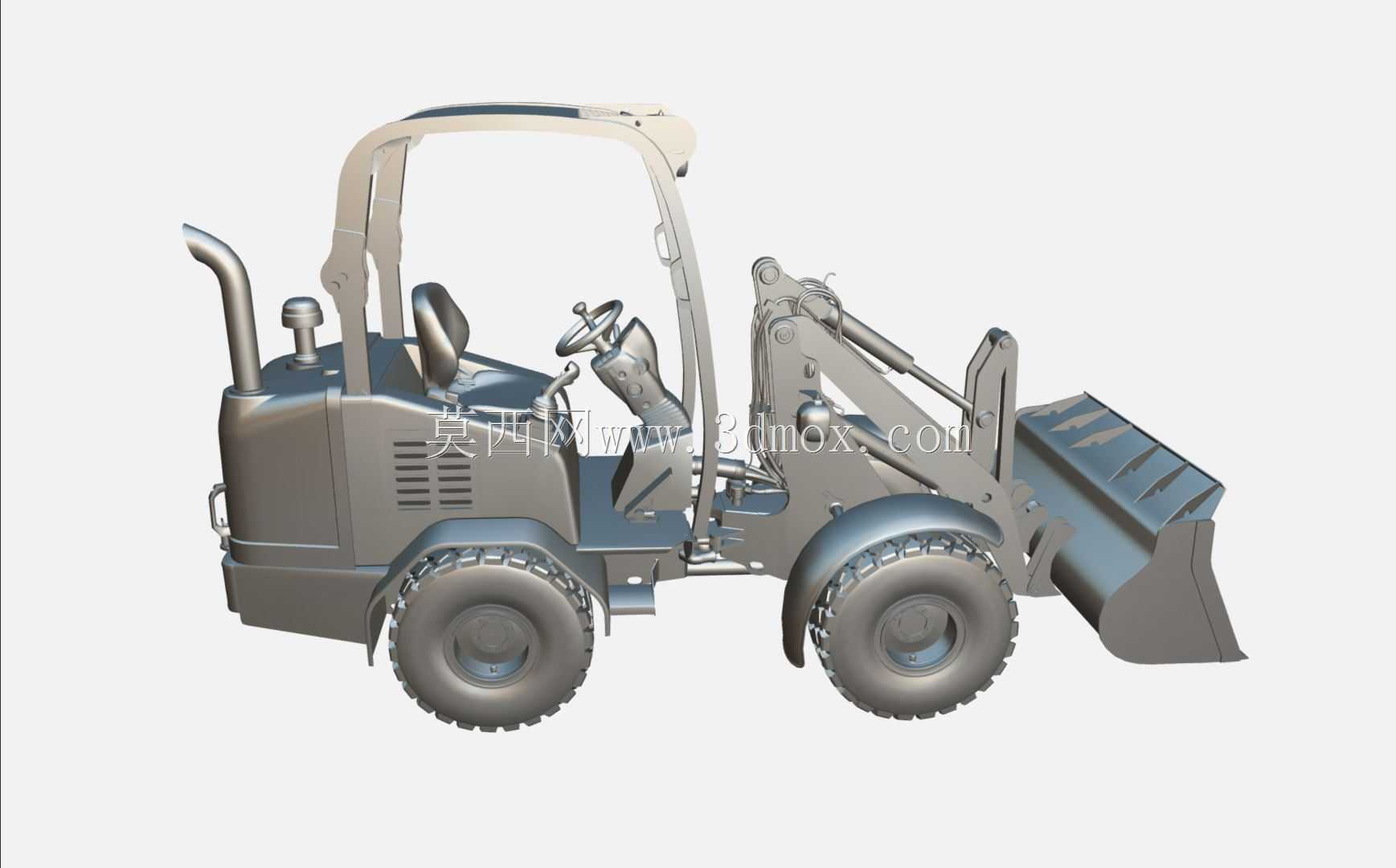

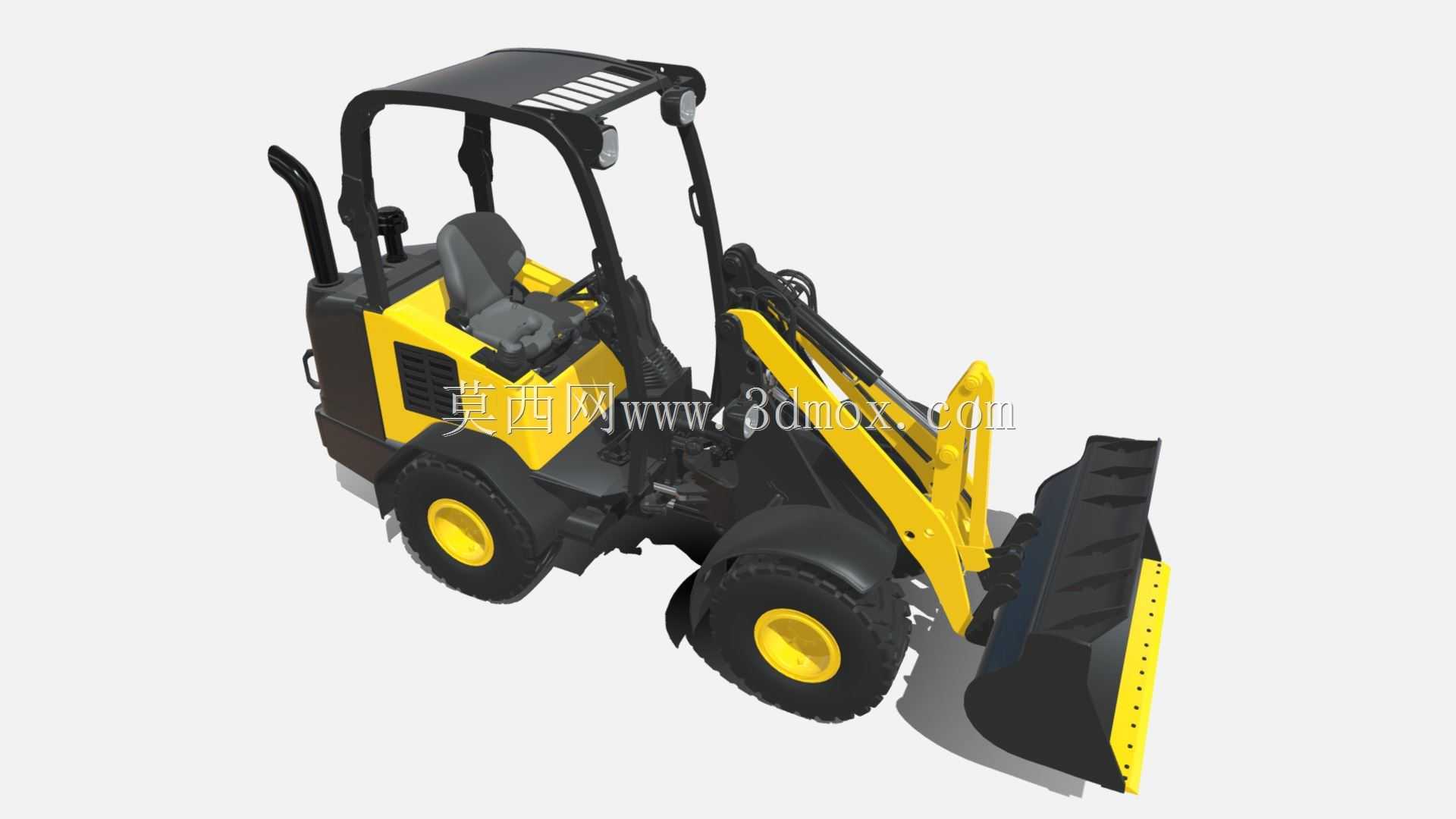

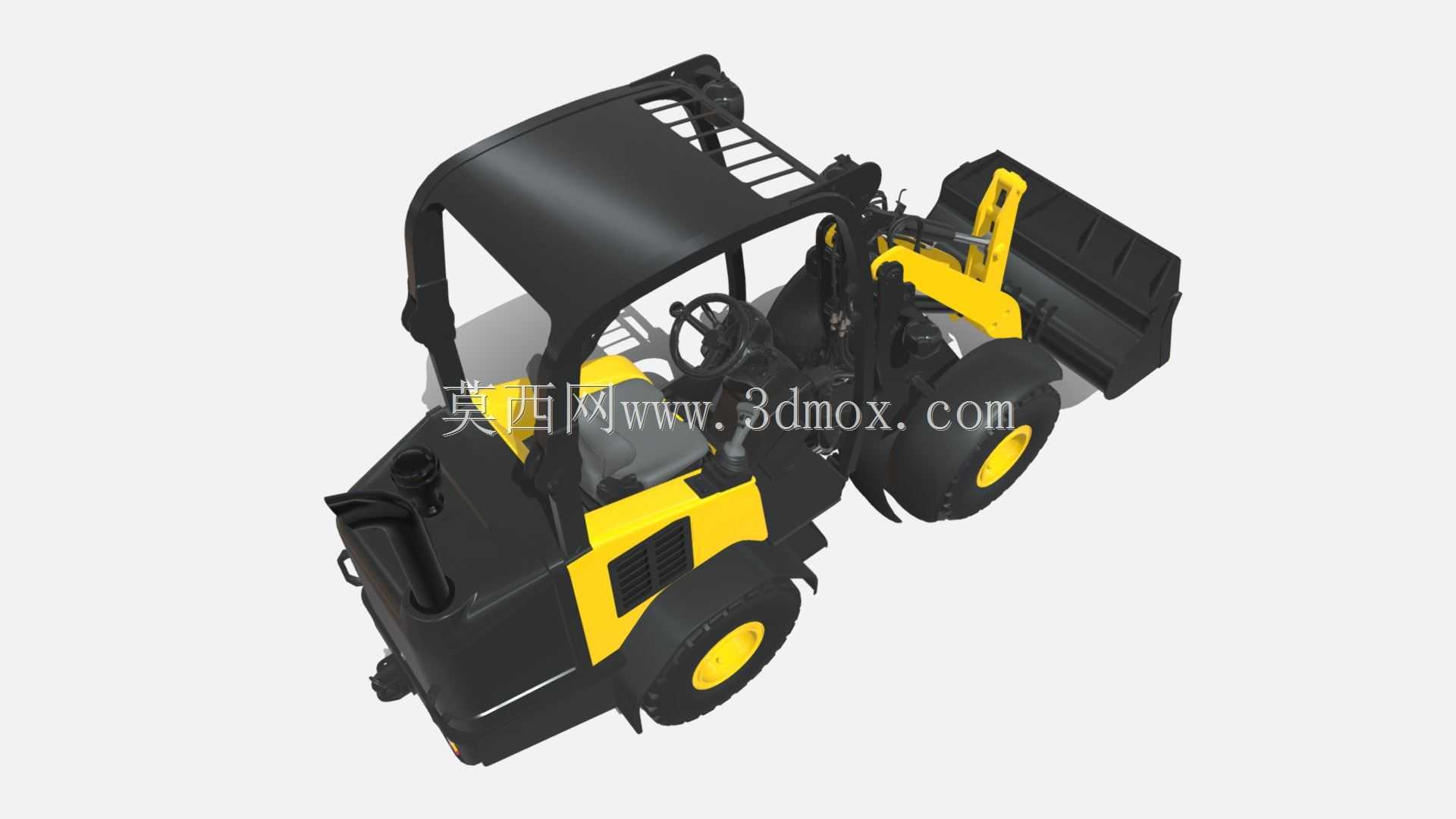

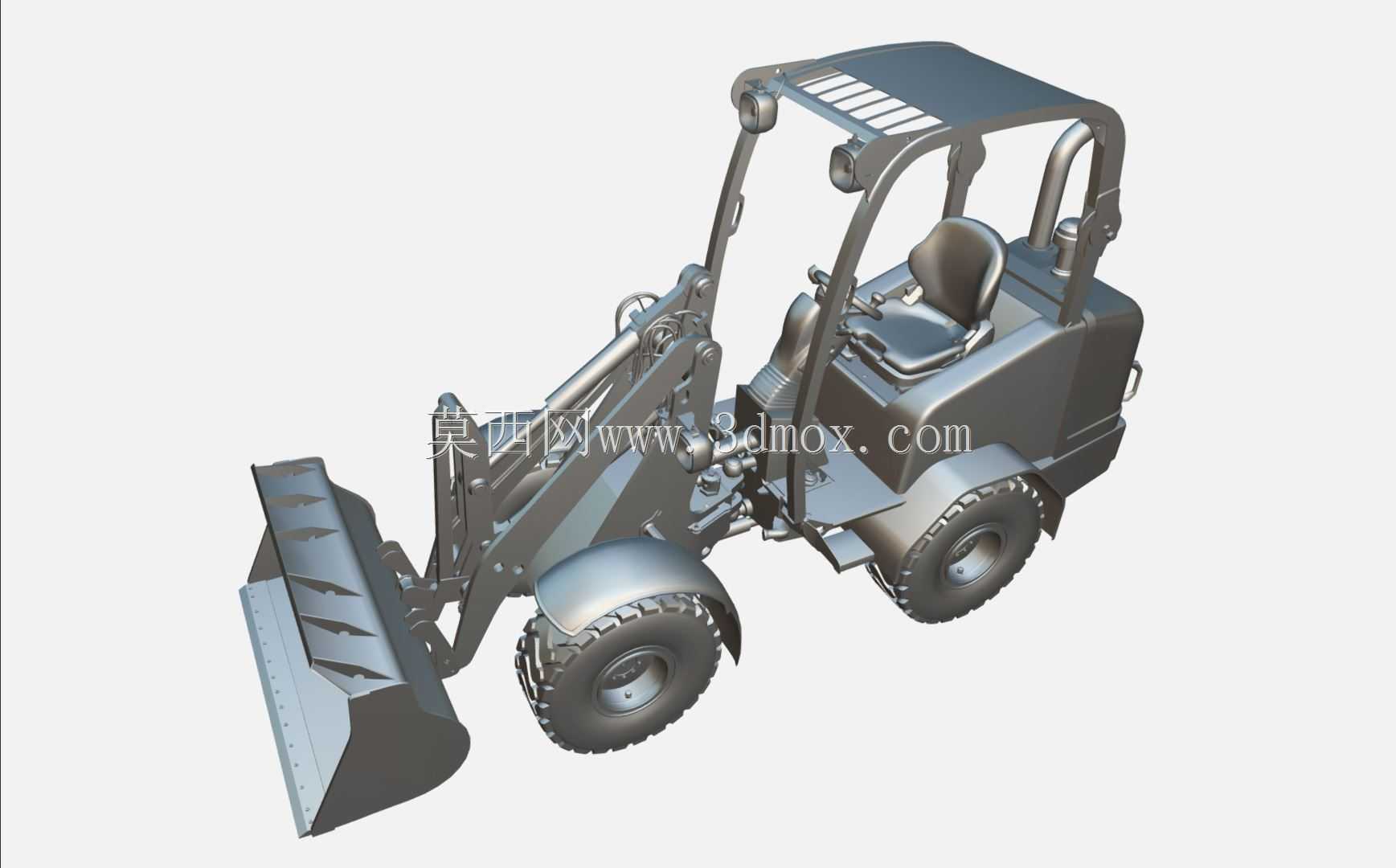

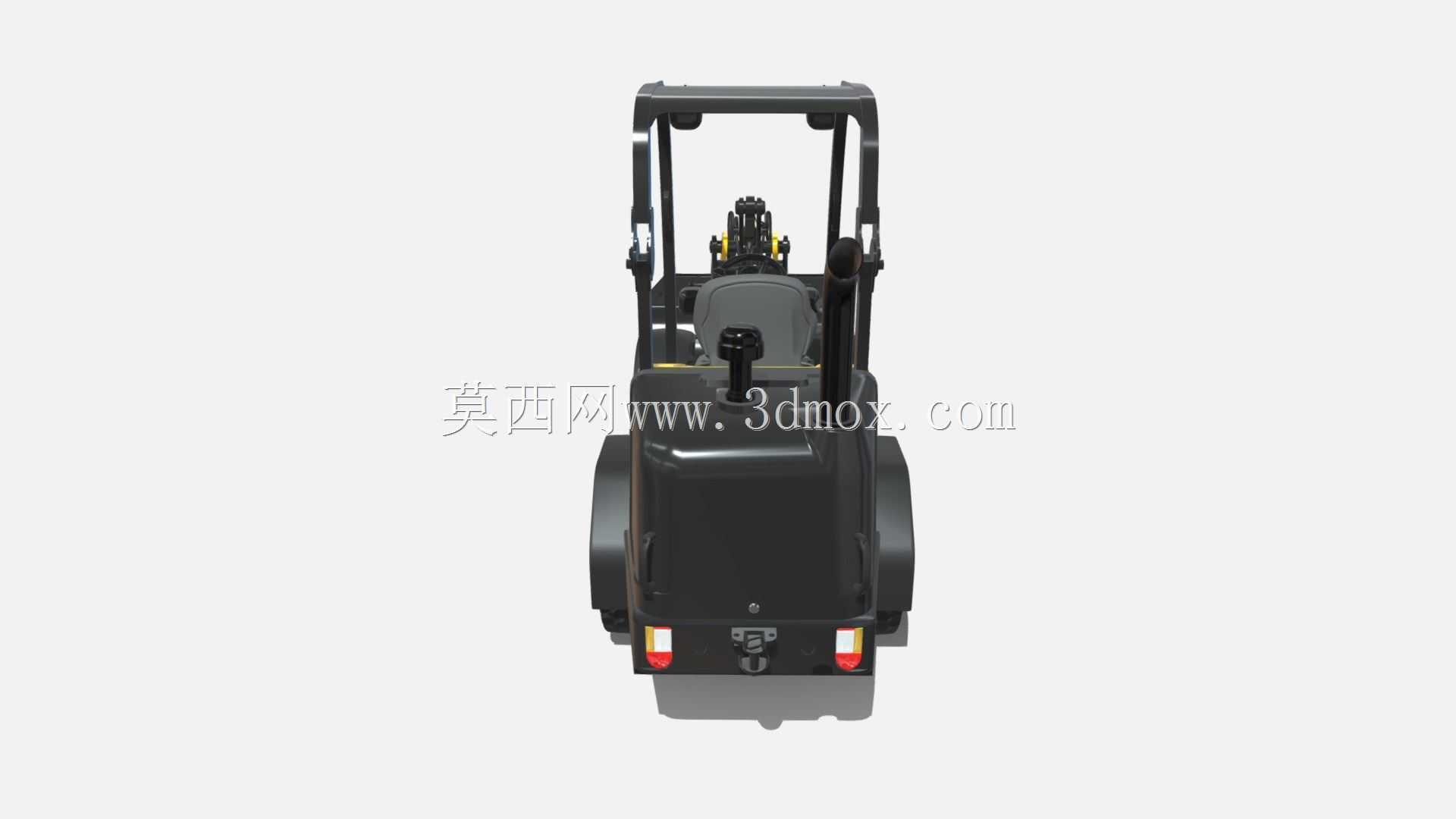

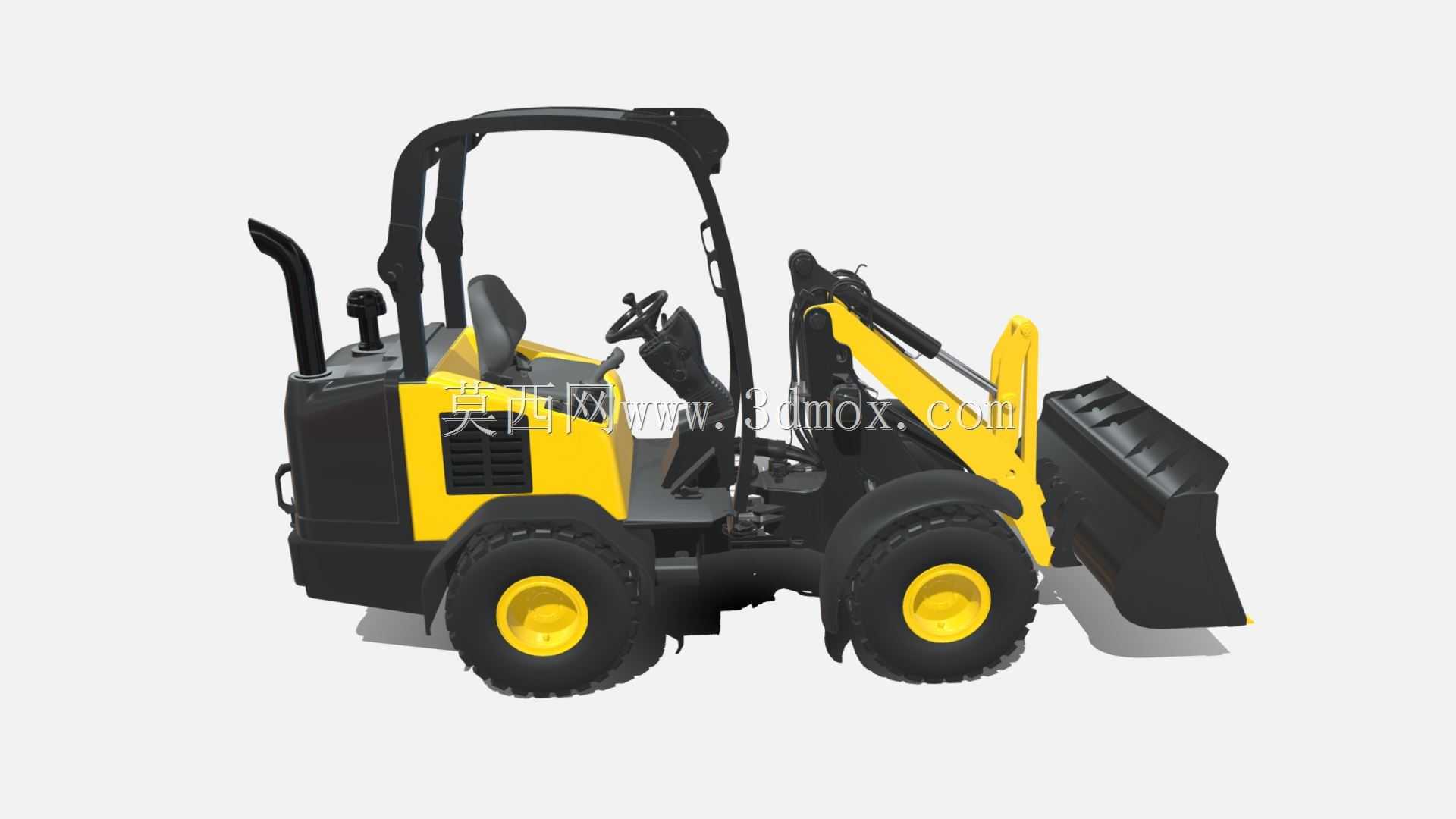

RE50小型轮式装载机结构三维数模

　　这款小型轮式装载机的三维结构还原，完全围绕狭小空间作业的实际需求搭建，从结构设计阶段就瞄准了景观施工、农业种养、室内拆除、市政运维这类大型工程机械无法进入的作业场景。不同于大吨位装载机侧重重载作业的设计取向，该机型的整体布局优先考虑转弯半径与通过性，铰接式转向结构的铰接点位置经过反复校核，配合短轴距的车身布置，能在宽度不足三米的巷道、大棚、厂房内部完成原地转向，适配狭窄区域的物料转运需求。

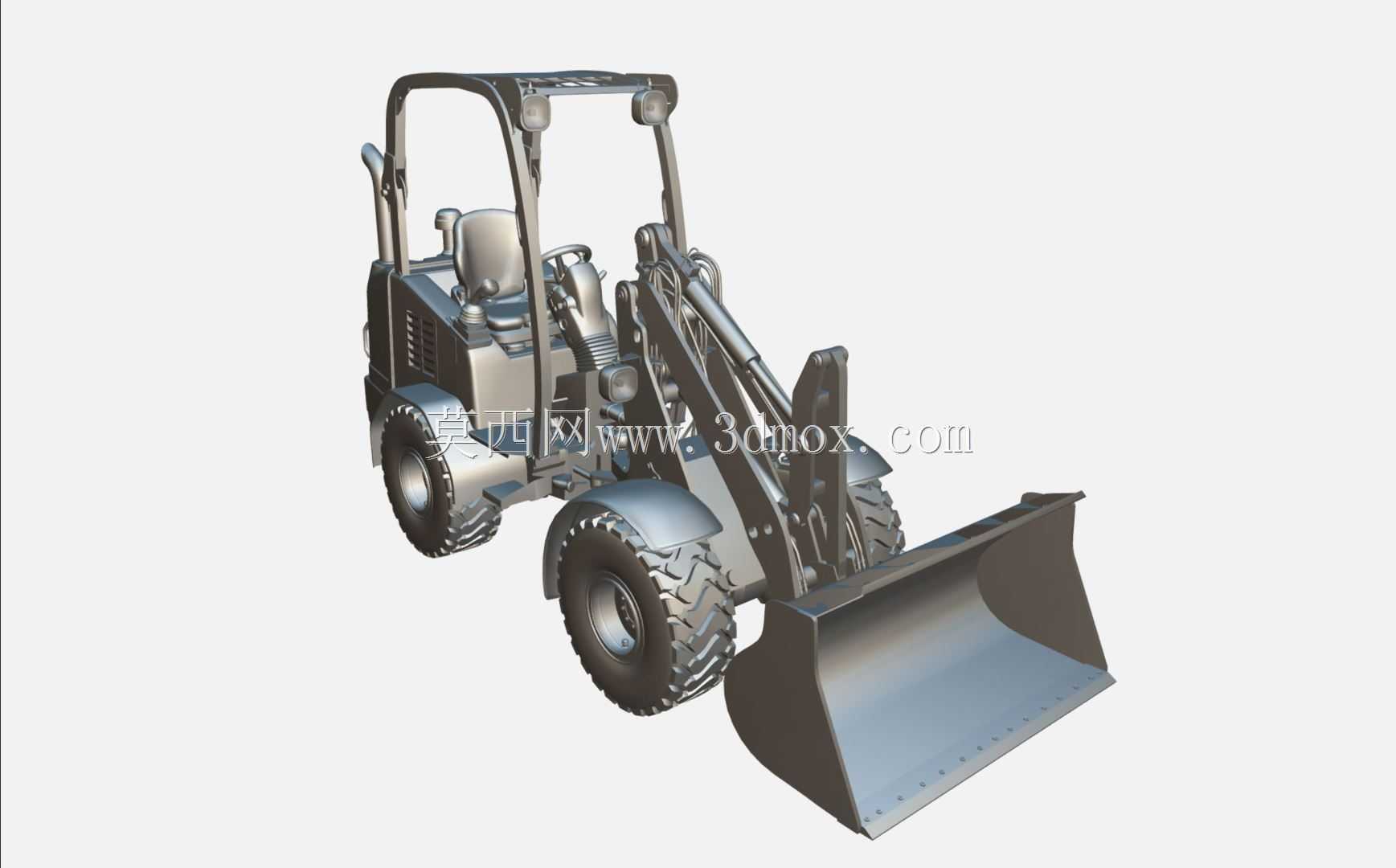

　　从功能结构来看，整机的工作装置采用成熟的Z型反转连杆机构，铲斗的收斗角与卸料角参数完全匹配散料作业的实际工况，铲斗刃口做了加厚耐磨处理，斗容设定适配单次0.5-0.8方的散料装载需求，既能完成砂石、水泥、渣土的短距离转运，也可通过快换接口适配货叉、抓斗、扫雪辊等附具，拓展物料搬运、农牧场草料装卸、厂区积雪清理等多元作业场景。动臂的举升行程经过精准测算，最大卸料高度可满足普通农用货车、轻型工程自卸车的接料高度要求，不需要额外调整接料车辆位置就能完成卸料动作，减少作业辅助时间。

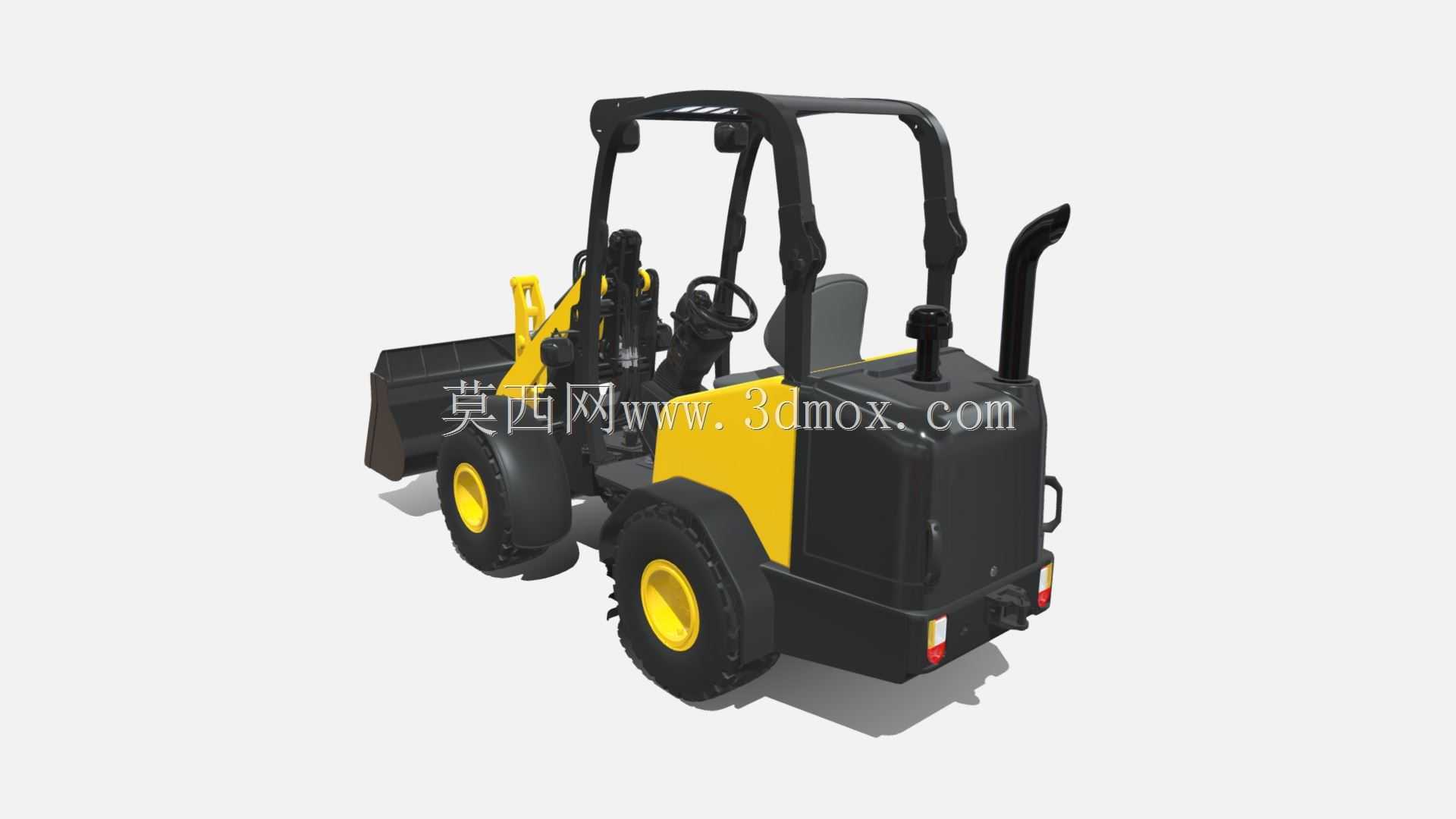

　　行走系统采用四轮驱动布局，轮胎选用深花纹工程轮胎，胎面的花纹块深度与排布兼顾硬质铺装路面的行驶耐磨性与非硬化场地的抓地力，轮边的传动结构做了密封防护处理，能适应泥泞、多粉尘的作业环境，避免泥沙进入传动部件造成异常磨损。驾驶室采用敞篷式防翻滚架结构，没有设置封闭驾驶室壳体，一方面压缩了整机的整体高度，能通过高度不足两米的仓库门洞、大棚入口，另一方面给操作人员提供360度无遮挡的作业视野，在近距离贴墙作业、配合人工装料的时候，能清晰观察到铲斗与周边障碍物、作业人员的距离，降低狭小空间作业的碰撞风险。

　　整机的液压管路排布全部沿着车架内侧、动臂背面的走线槽布置，管路的固定卡扣位置避开了铰接转动、铲斗刮蹭的区域，从结构上减少作业过程中管路被剐蹭破损的概率，液压油箱与燃油箱的布置在车架两侧的配重区域，既平衡了铲斗满载时的整机重心，也方便日常运维时的油液检查与加注。发动机舱采用上翻式的维护舱门，空滤、机油滤芯、燃油滤芯的维护位置都预留了足够的操作空间，日常保养不需要拆解额外的覆盖件，降低野外作业时的维护难度。

　　从安装边界与尺寸适配来看，整机的宽度控制在1.2米以内，长度不含铲斗时不足2.5米，能直接通过普通民用建筑的单元门、标准货梯，可用于高层建筑内部的装修垃圾清运、楼层物料转运作业；整机的作业重量控制在1.8吨左右，对地面的压强低于普通硬化路面的承载阈值，不会在沥青路面、厂区环氧地坪上留下压痕，适配市政人行道养护、商场内部改造这类对地面承载有严格要求的作业场景。转向系统的铰接点设置了缓冲限位结构，在全角度转向时不会出现车架刚性碰撞，减少转向过程中的整机冲击，提升狭小空间操作的平顺性。

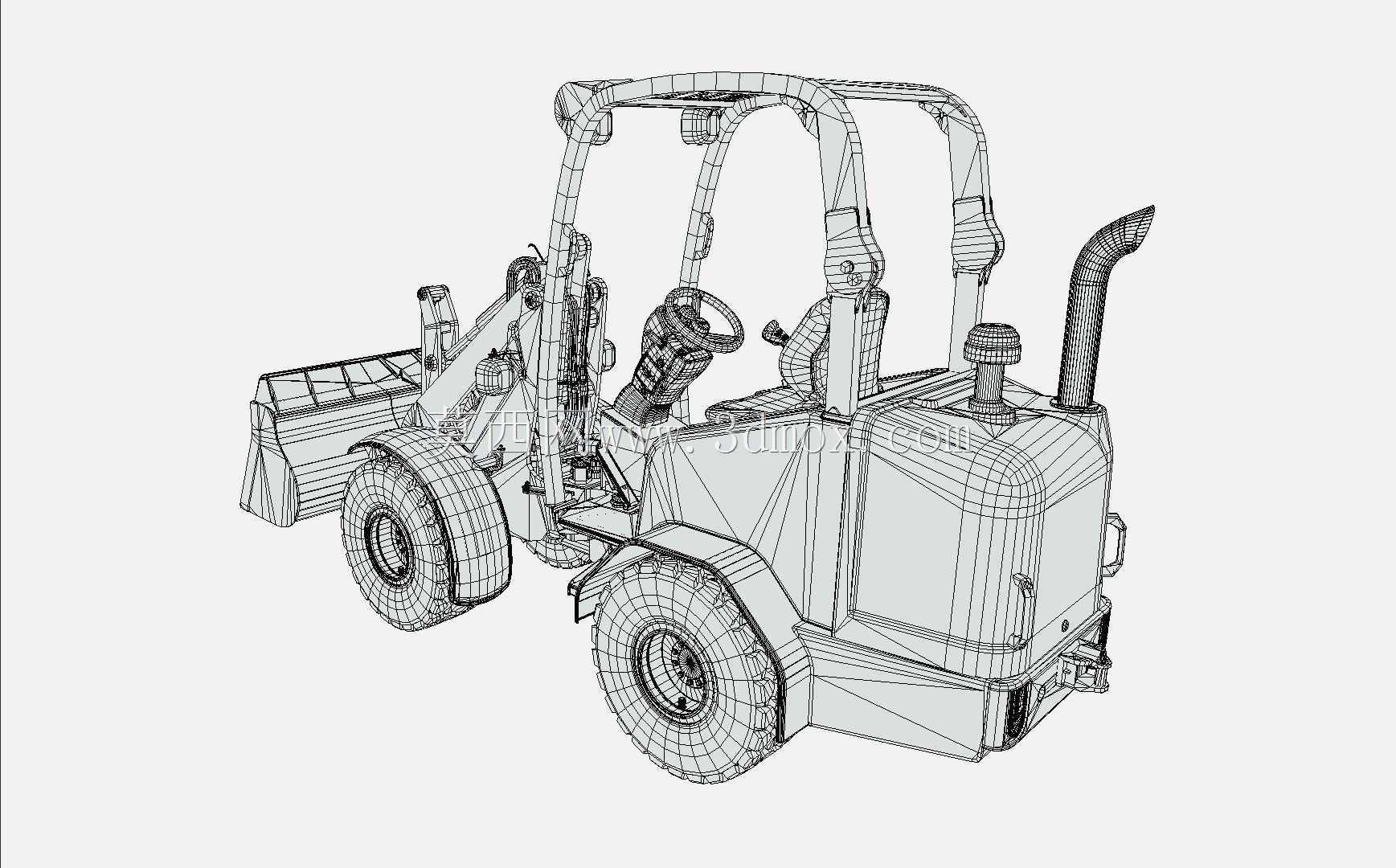

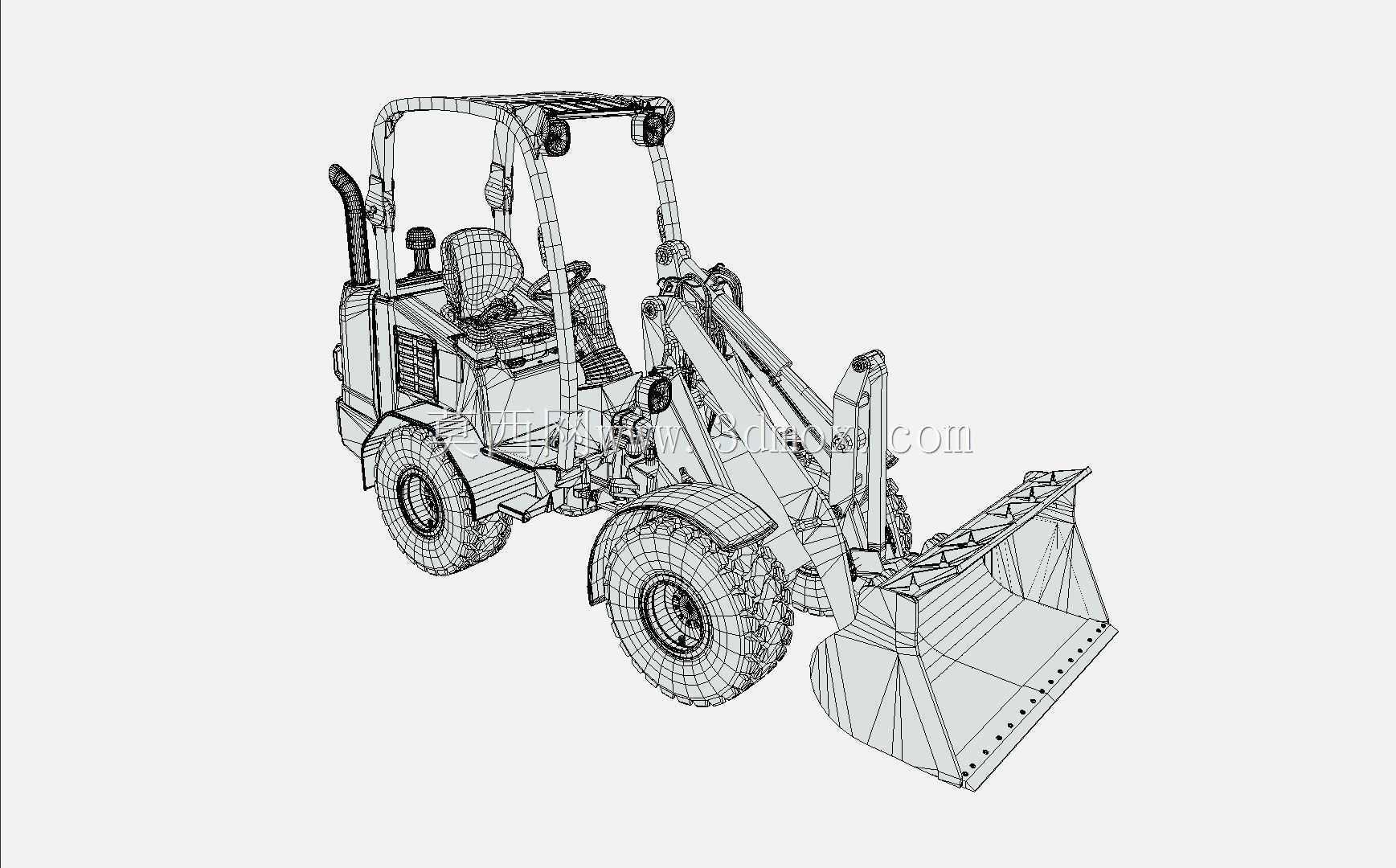

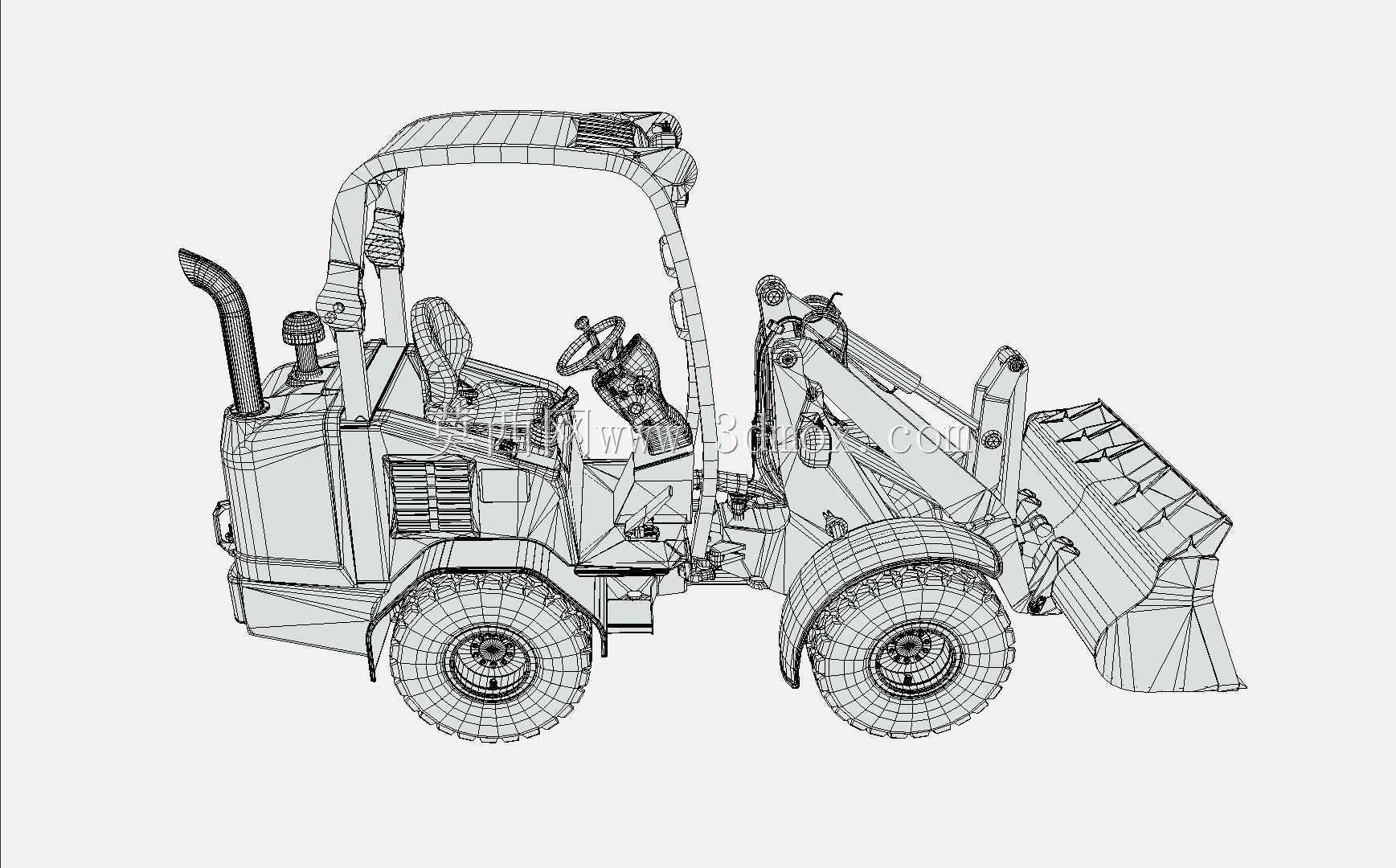

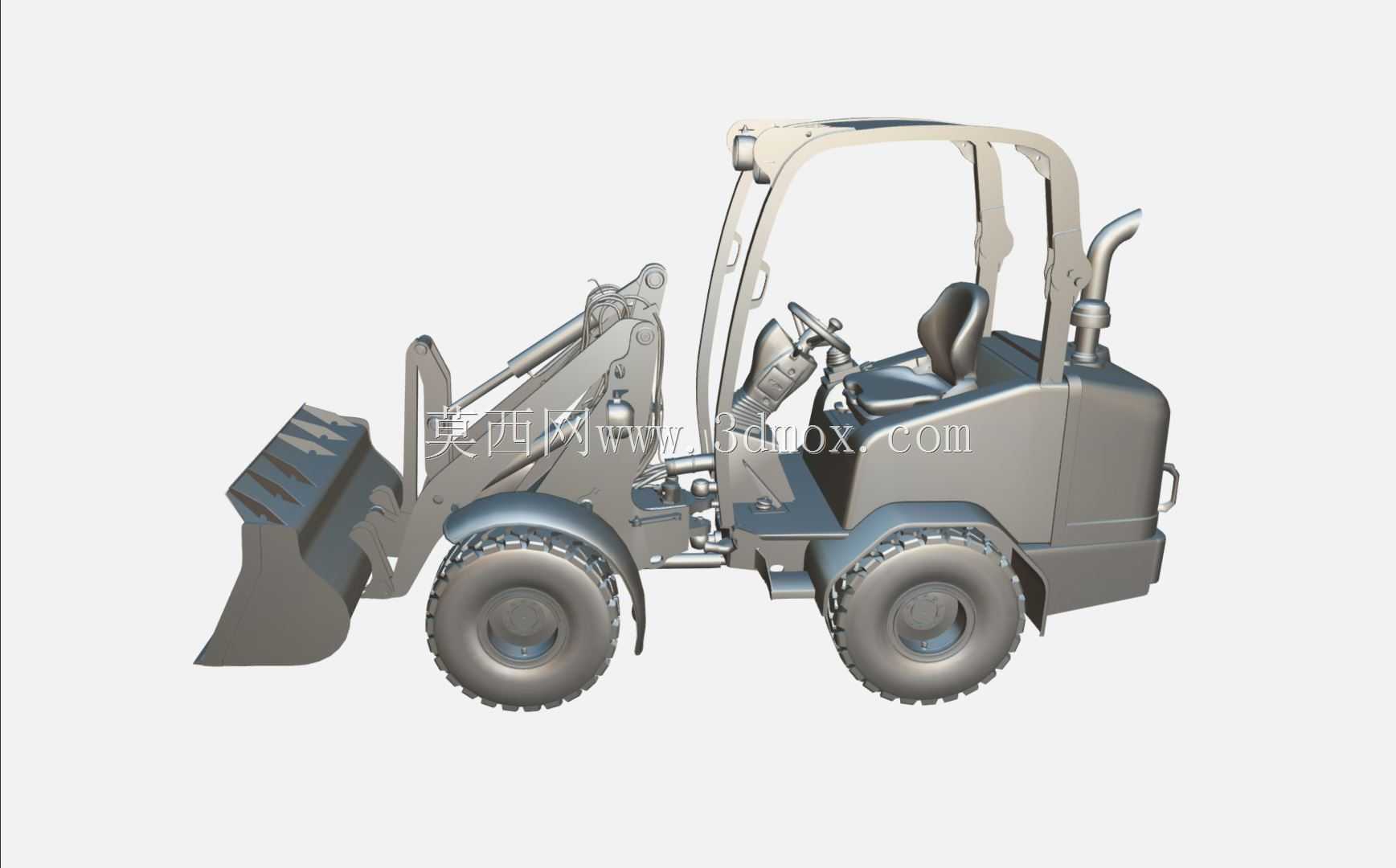

　　在结构建模过程中，所有运动部件的铰接间隙都按照实际工程装配公差预留，动臂举升、铲斗收放、转向动作的运动行程完全匹配真实设备的运动范围，没有出现运动干涉、行程超限的问题，覆盖件的曲面弧度、防滑踏板的位置、操作手柄的排布都完全参照真实作业的人机工程要求，操作人员站立/坐姿操作时的手臂可达范围、视线角度都经过校核，长时间作业也不容易产生操作疲劳。车架的焊接结构做了细节还原，关键受力位置的加强筋板厚度、焊接坡口的位置都符合小型装载机的结构强度设计规范，能直观展示整机的受力传递路径，不管是用于结构教学、作业仿真，还是项目方案的可视化展示，都能精准还原设备的真实作业状态。
