菲亚特转向架适配双层发电轨道车辆

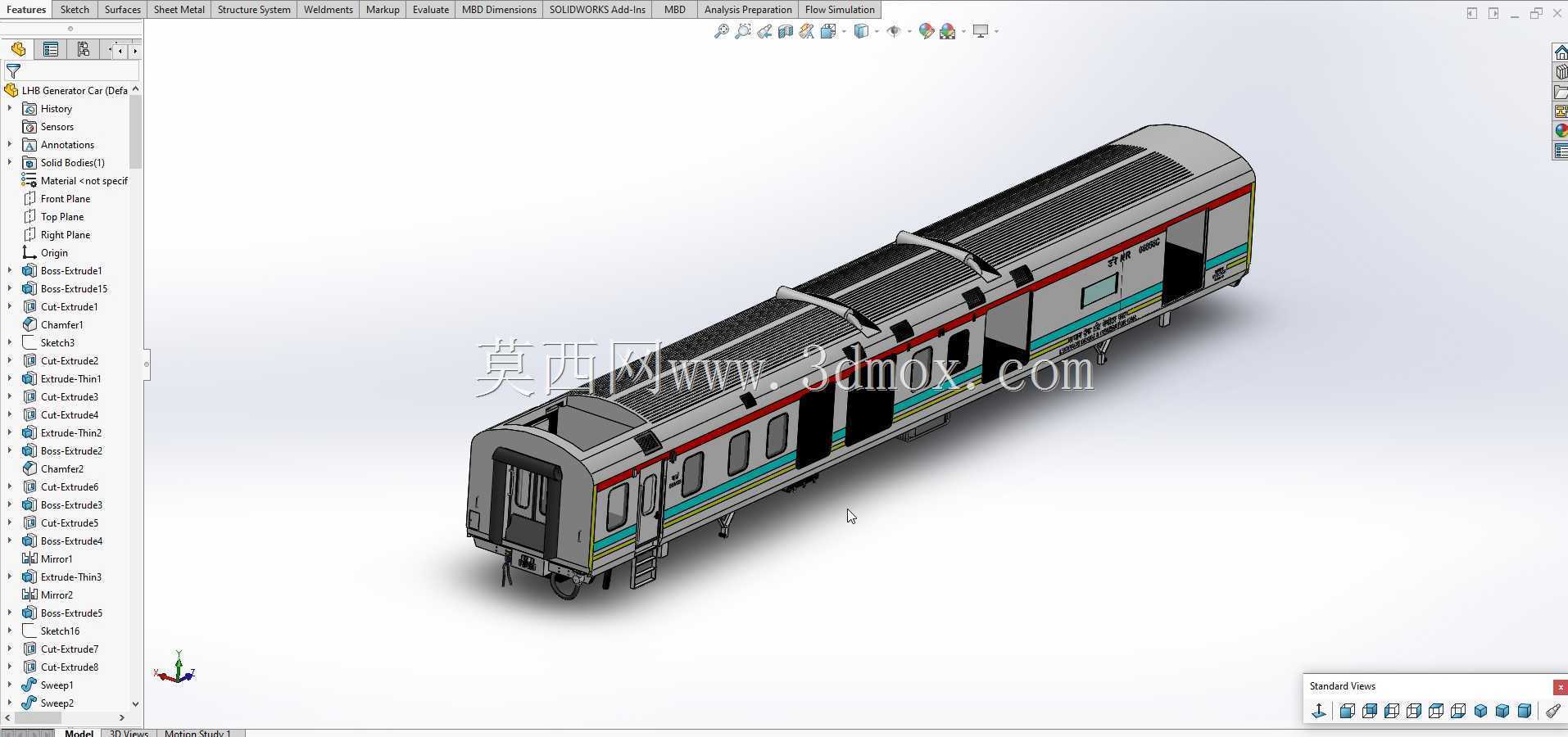

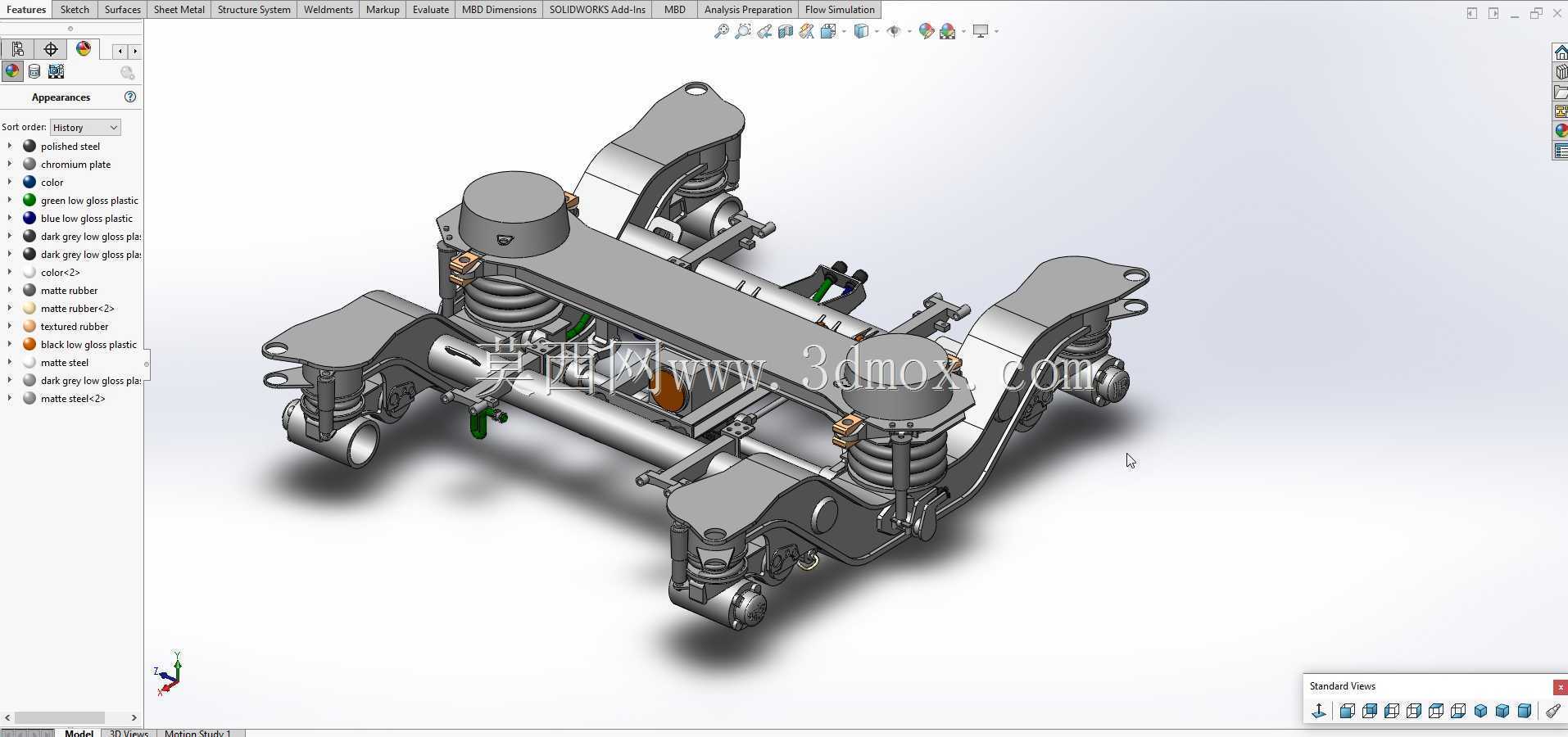

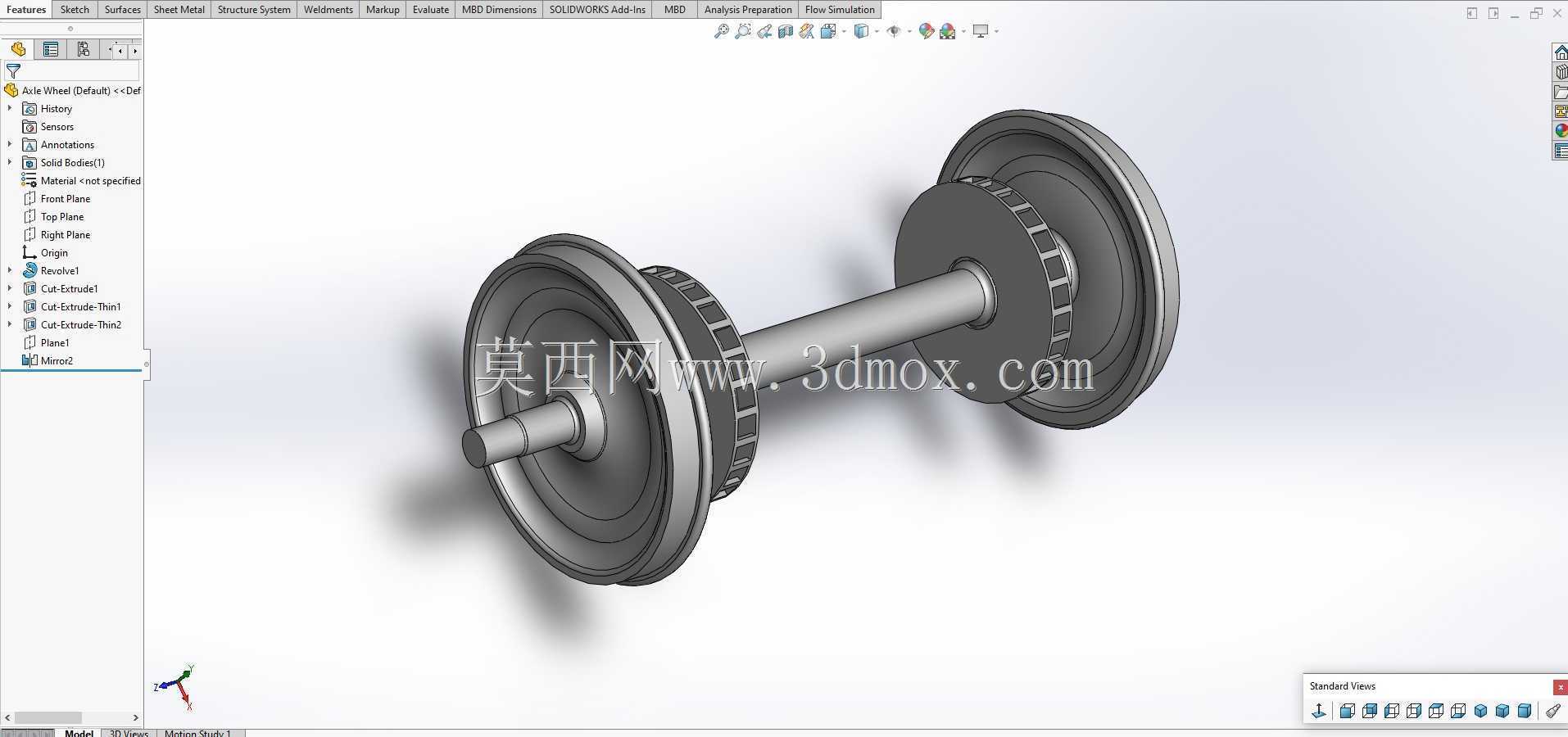

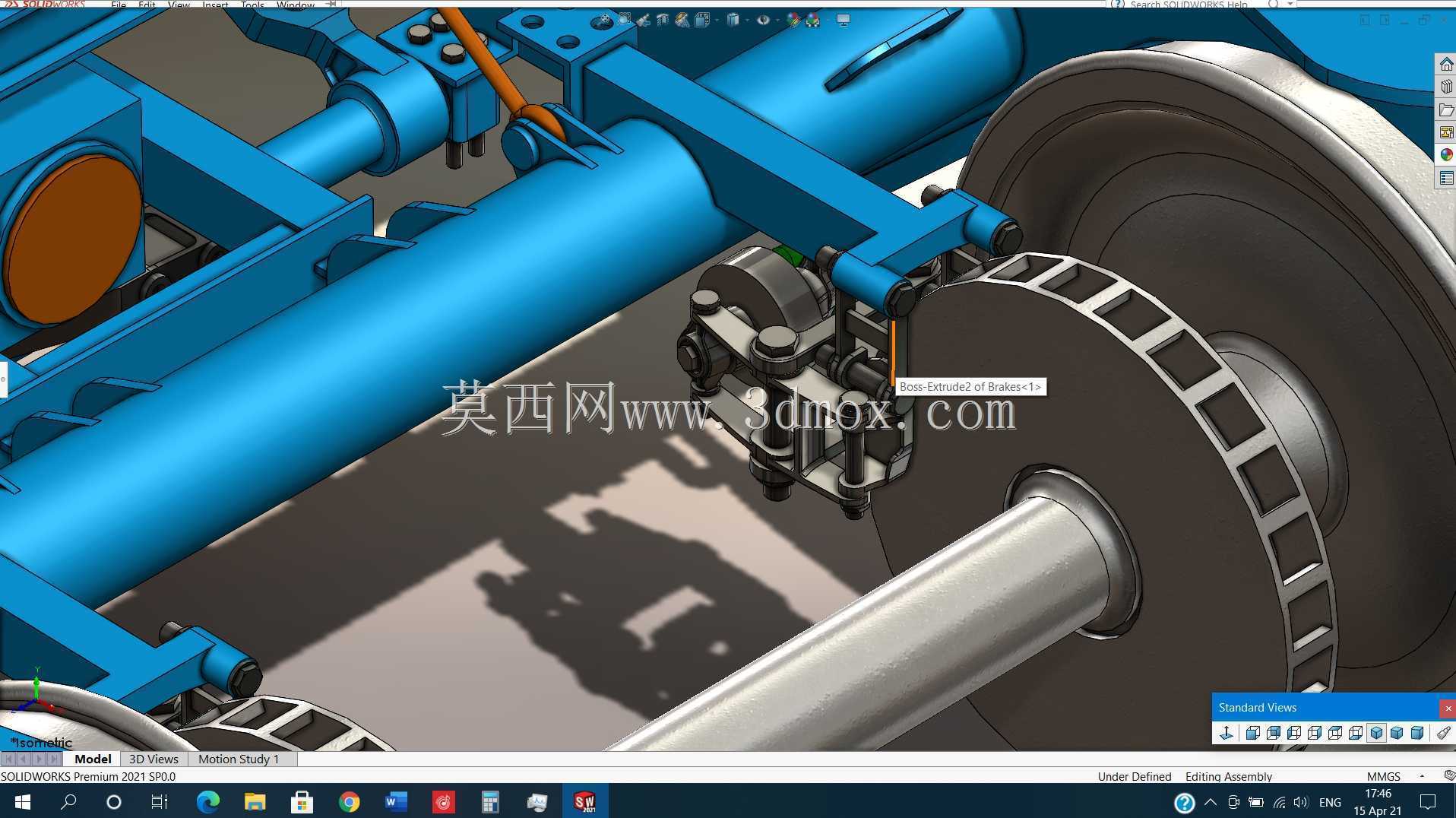

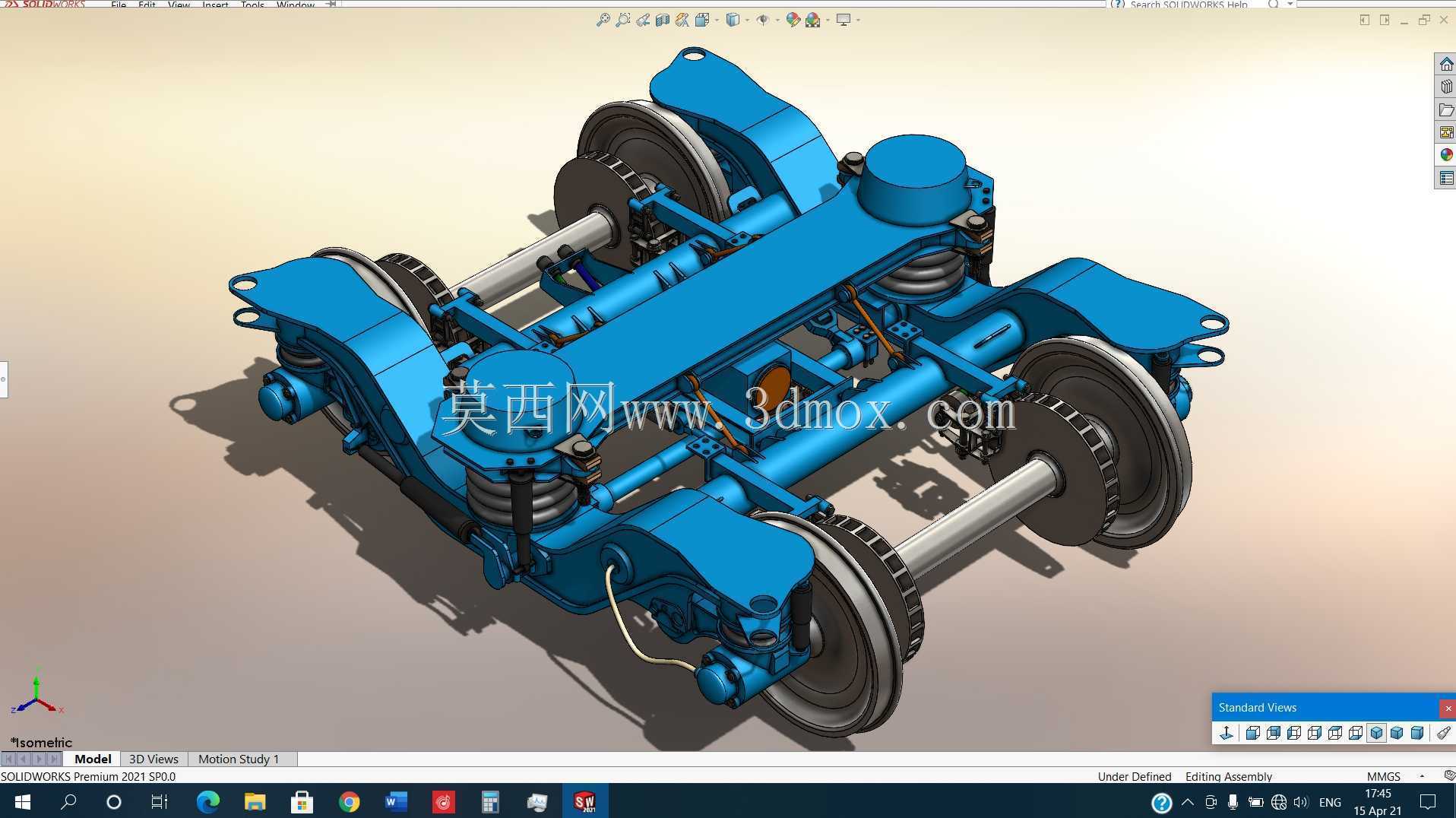

　　这款轨道车辆的三维设计成果，核心服务于干线铁路客运编组的配套供电需求，区别于常规客运车厢，其自带的发电单元可在无接触网区段、编组无独立发电车时为整列客车提供稳定的车载电源，覆盖车厢照明、空调、旅客用电插座等全场景供电需求，同时保留双层载客的空间利用率优势，适配中长途普速客运线路的运营场景。设计初期首先锁定了与菲亚特型转向架的CBC端到端装配边界，这是整个建模工作的核心基准——转向架作为轨道车辆走行部的核心承载部件，其与车体底架的安装接口、心盘定位尺寸、旁承间隙、制动管路排布空间都需要在车体设计阶段完全匹配，避免后续装配出现干涉。建模过程中先完成走行部的匹配校核：轮对的轨距适配标准轨距线路，车轮踏面采用LM型磨耗型踏面，

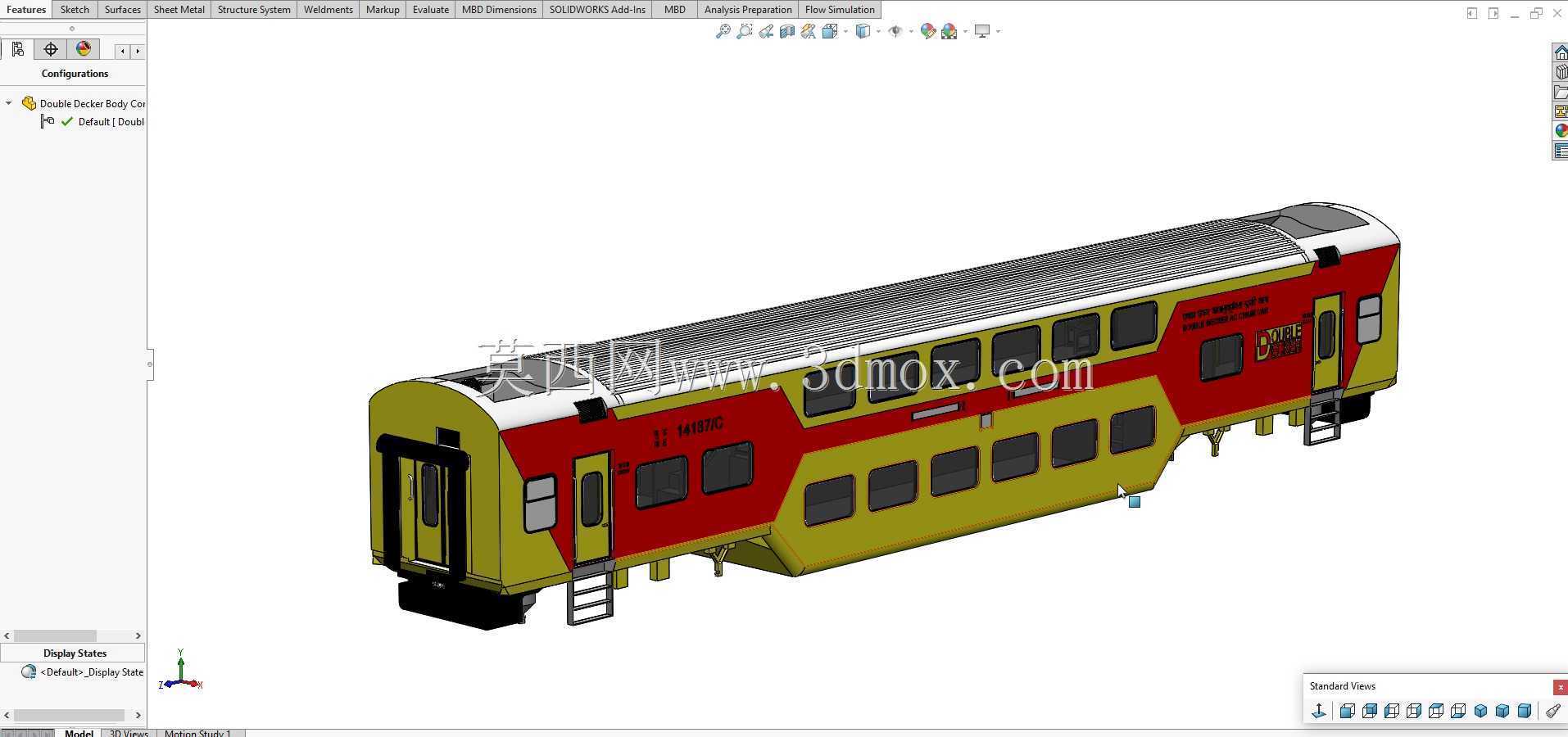

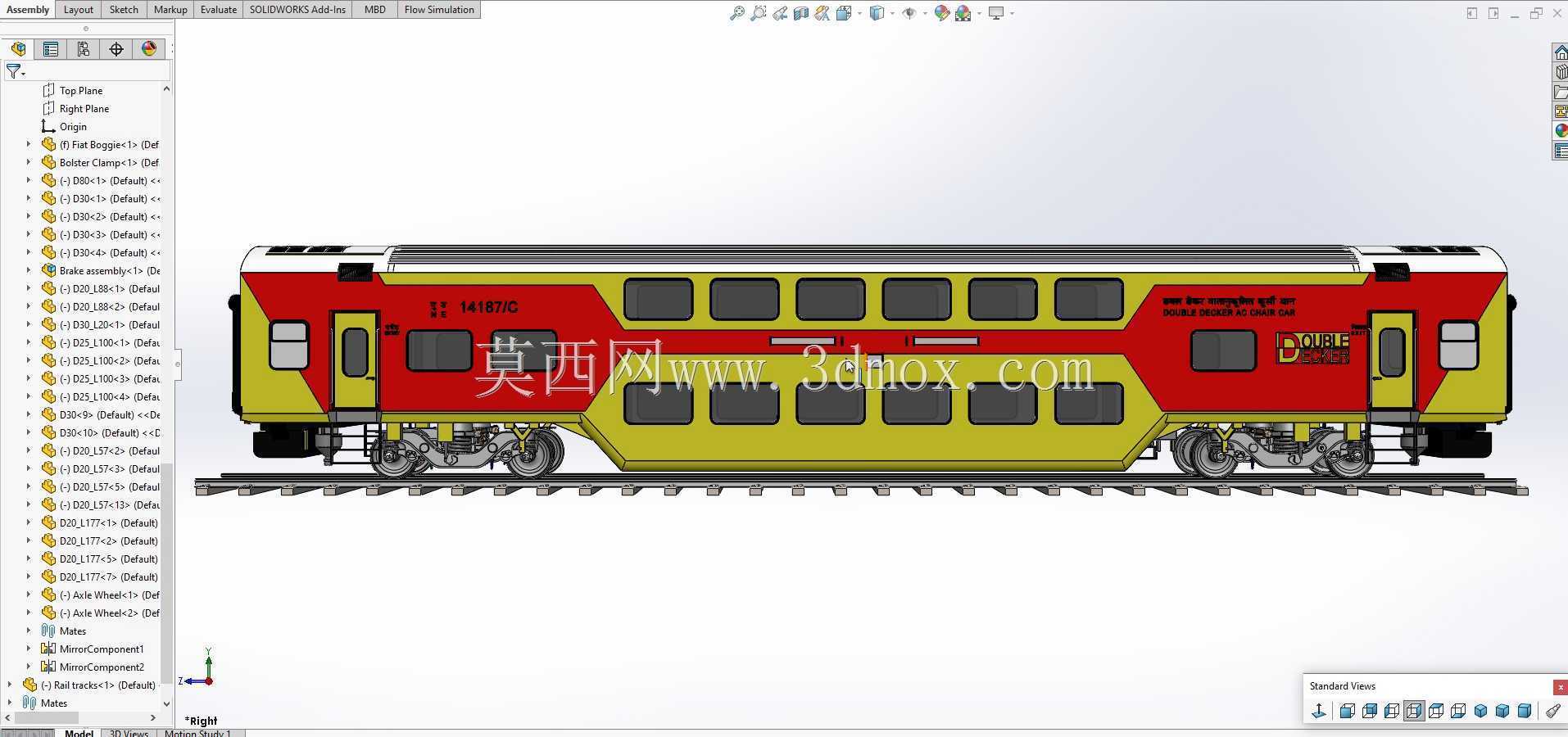

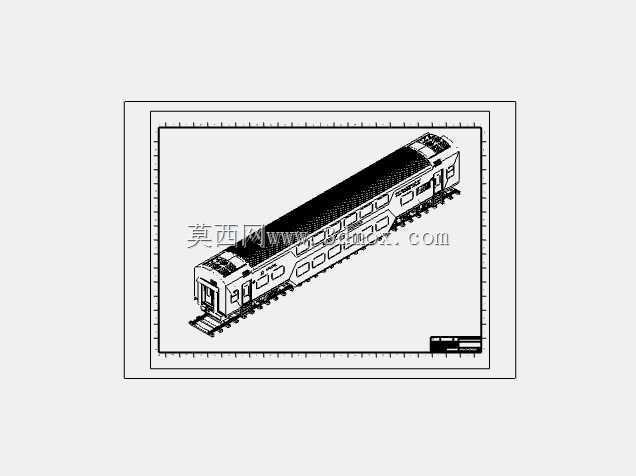

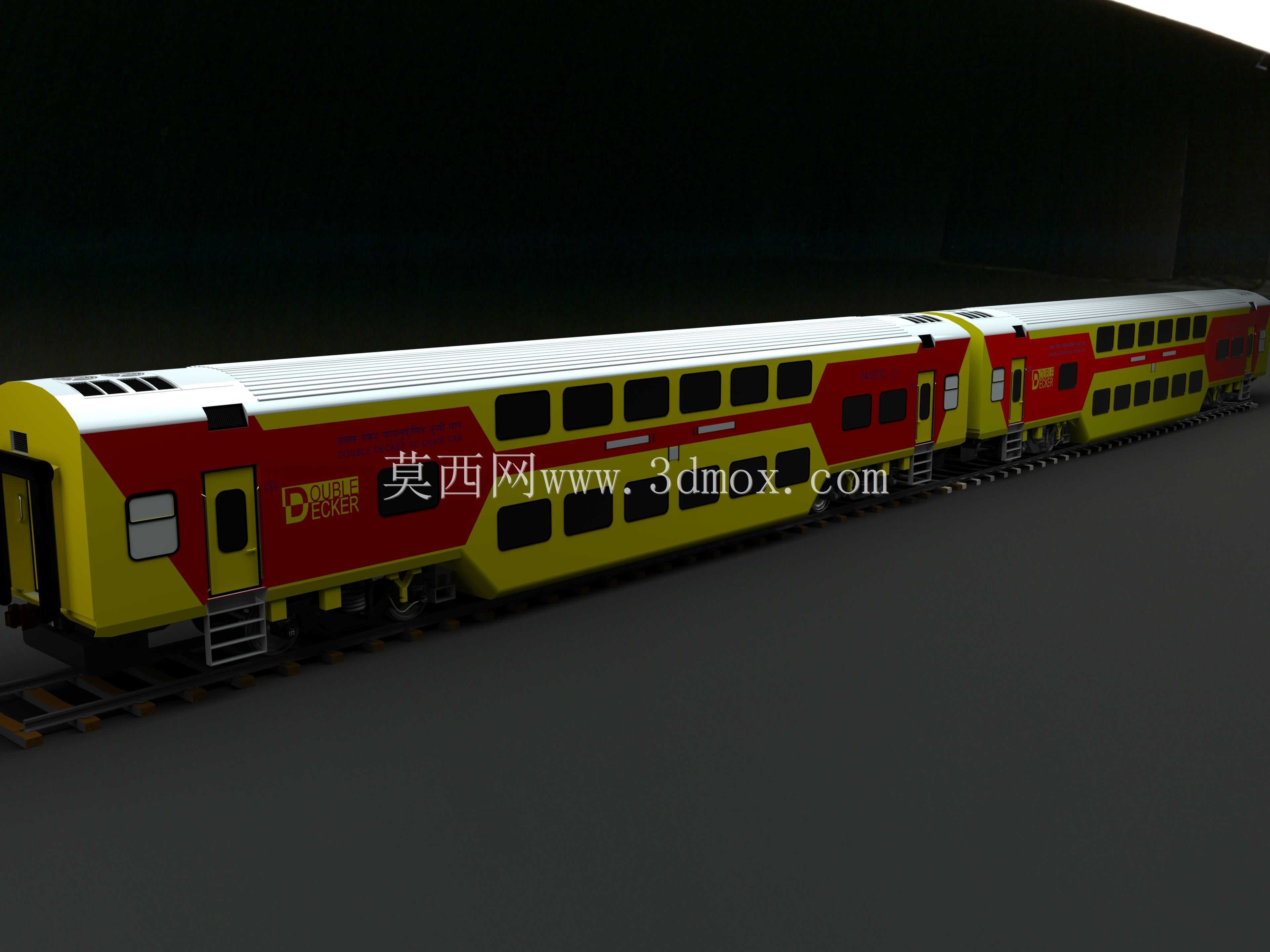

　　与钢轨的接触关系符合铁路车辆轮轨匹配规范，转向架的一系、二系悬挂安装座在底架上的定位完全参照菲亚特转向架的接口尺寸预留，保证车体落成后转向架的回转空间、横向偏移量满足车辆通过最小曲线半径的要求。车体部分采用上下双层客室布局，侧窗排布兼顾采光与车体结构强度，上下层各设置对应数量的乘客车窗，车门设置在车体两端，采用内藏式拉门结构，门区的净通过宽度满足旅客上下车及应急疏散要求。车体钢结构的骨架排布在建模时做了等比例还原：底架的边梁、横梁采用变截面设计，在转向架安装区域做了局部加强，承担走行部传递的垂向、横向及纵向载荷；侧墙的立柱与上下层地板、车顶边梁形成封闭的承载框架，车窗开口处做了补强结构，避免运行中出现应力集中；

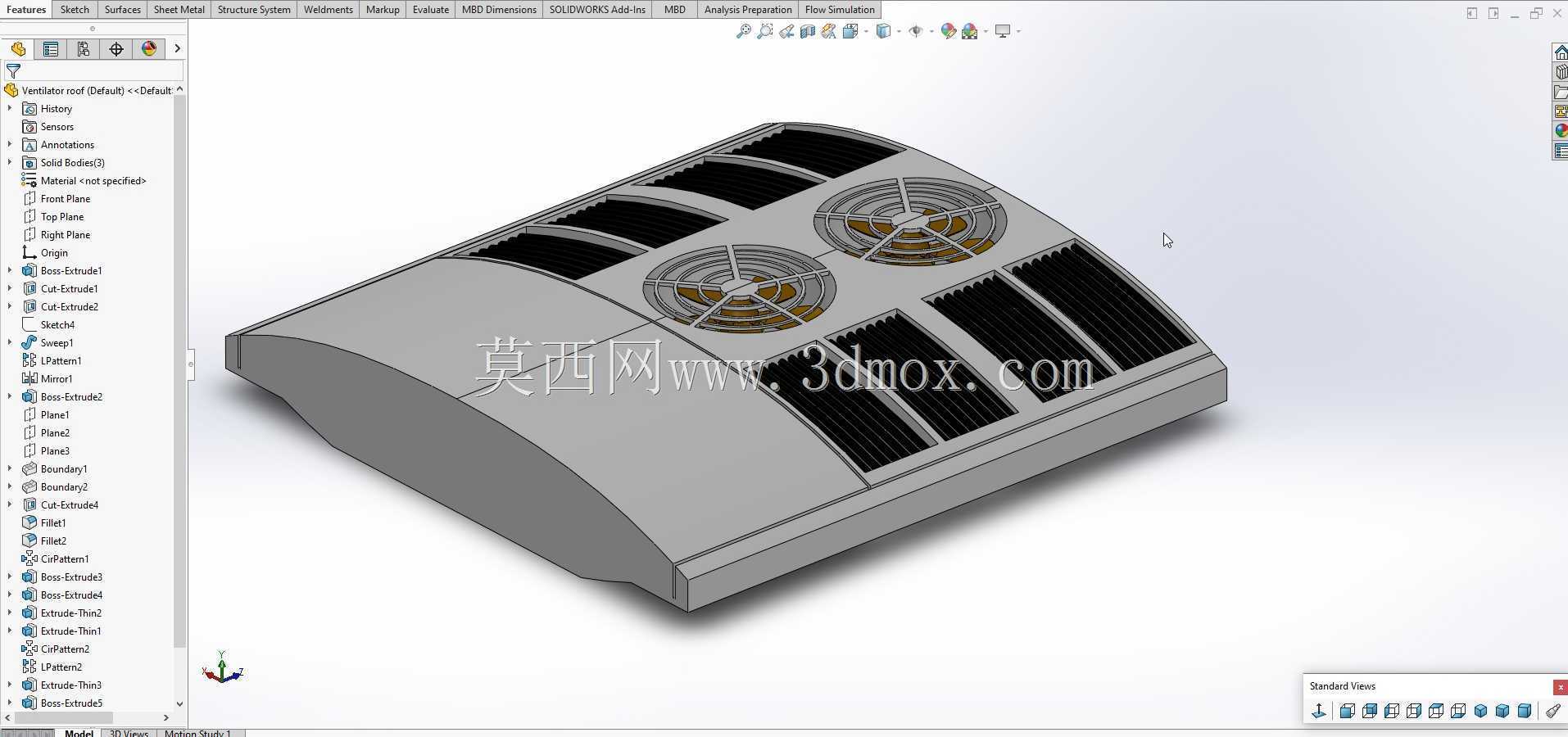

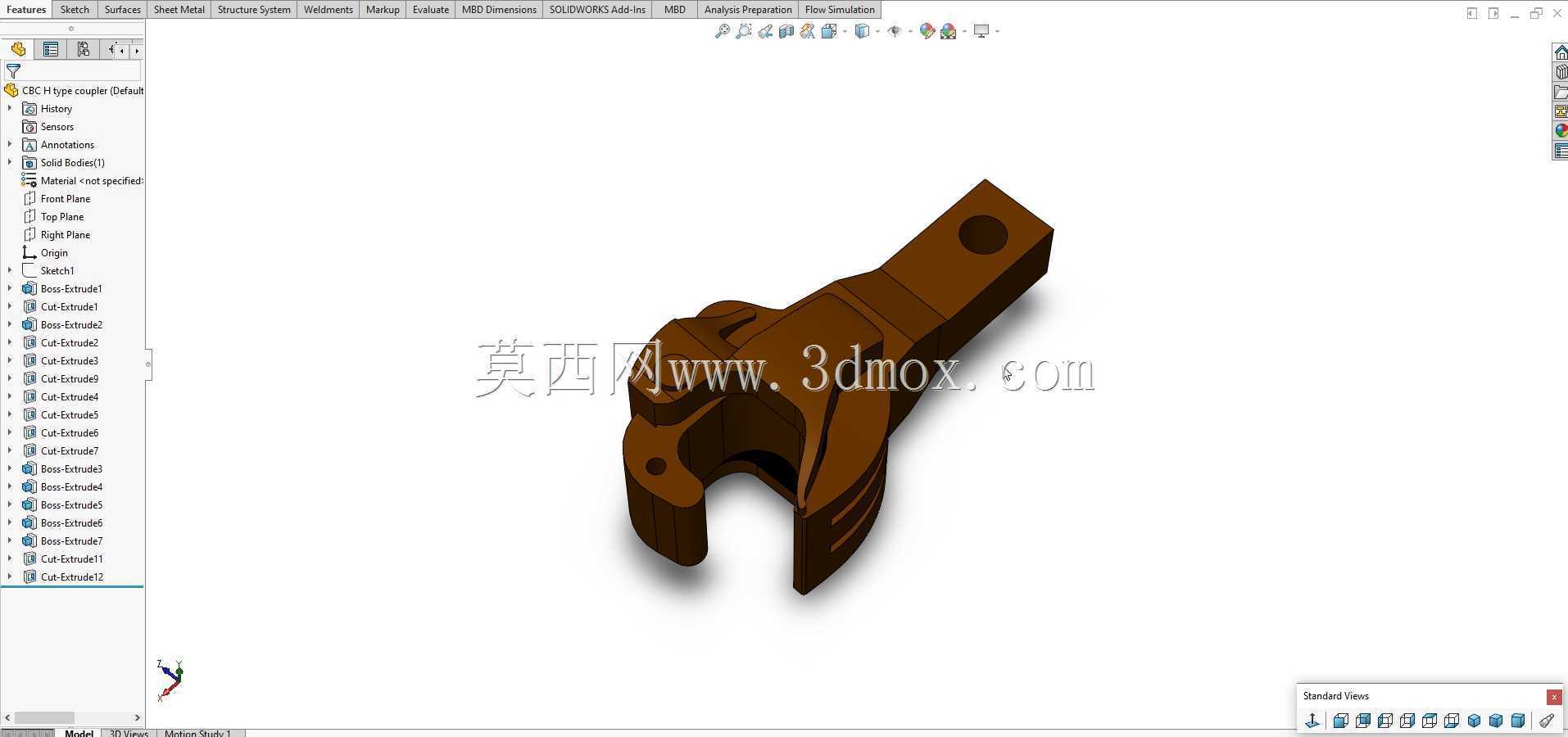

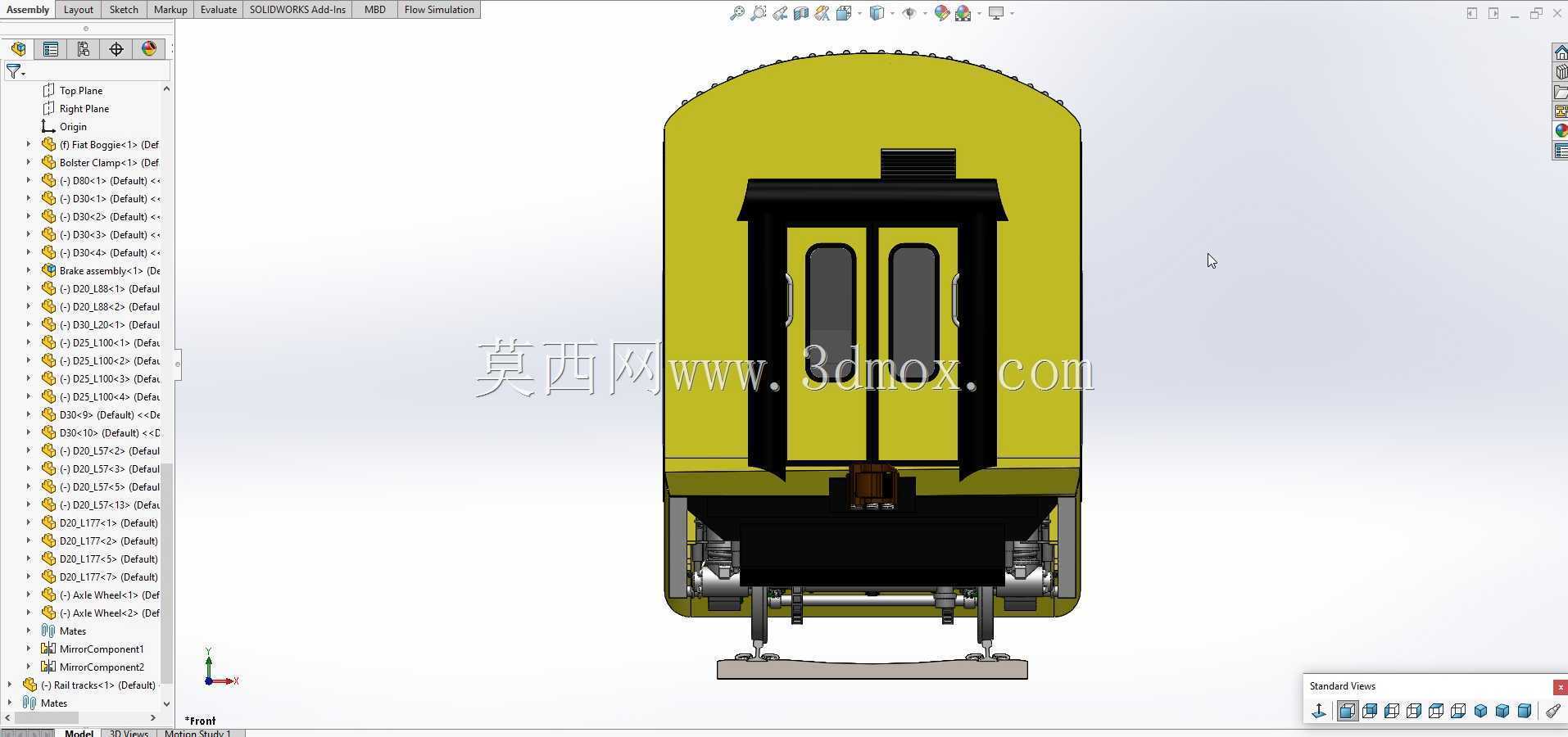

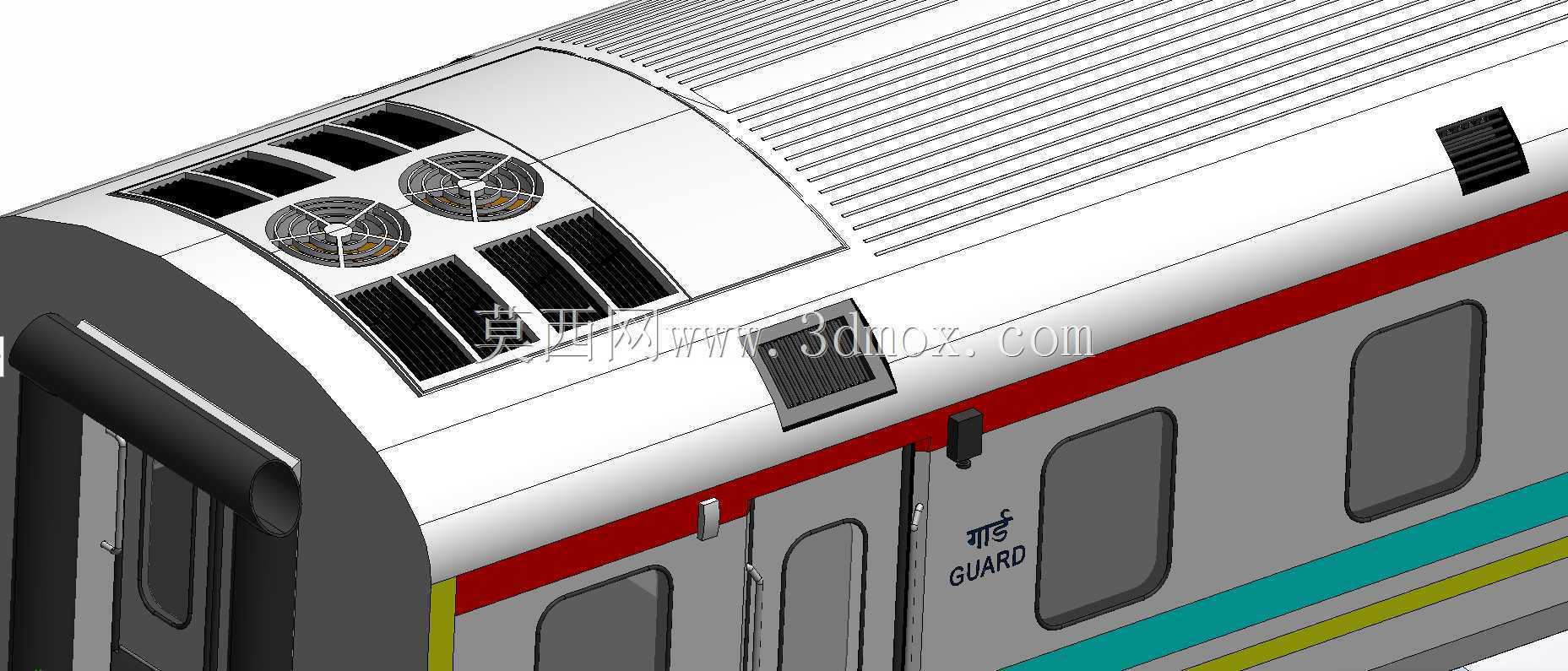

　　车顶设置了发电单元的通风散热窗口以及受电相关配套结构的安装位，车顶圆弧过渡既降低运行中的空气阻力，也能避免雨雪积水。端墙部分的CBC连接结构完全按照车钩缓冲装置的安装尺寸设计，车钩中心高度符合标准轨距车辆的连挂要求，相邻车辆连挂后车钩的摆角满足曲线通过时的自由度需求，同时端墙处预留了风挡安装的接口，保证车辆连挂后贯通过道的密封性与通行空间。发电单元的舱室设置在车体下部的设备舱区域，与客室之间做了隔音隔热的结构隔断，设备舱的检修门排布在车体两侧，日常维护时可直接从侧面打开舱门完成滤芯更换、线路检修、油液检查等操作，不需要拆解车体主结构。设备舱内的设备安装座按照重量分布做了对称排布，避免车体出现偏载，

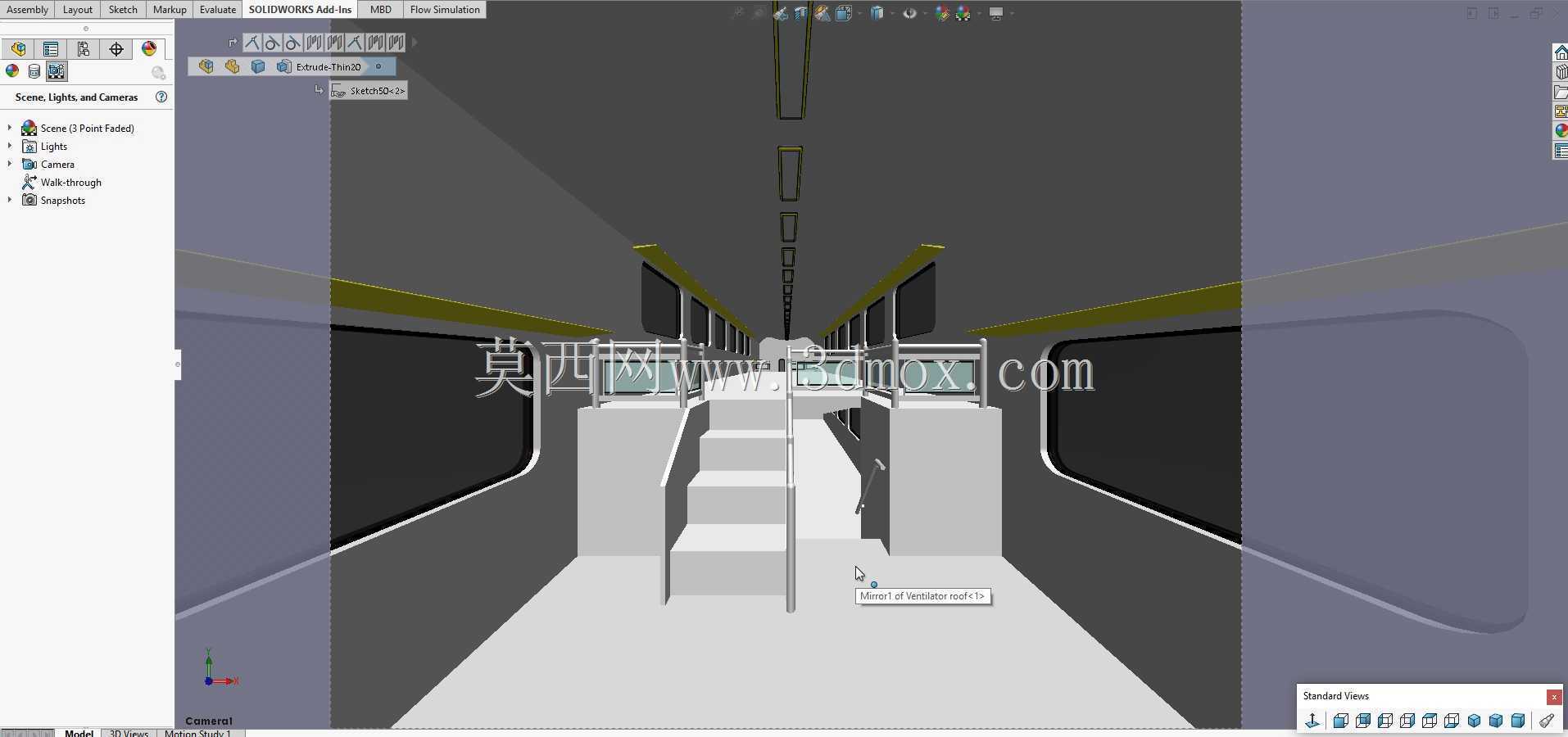

　　重心位置控制在转向架中心的合理范围内，保证车辆运行时的轴重分配均匀，不会出现轮重减载率超标的问题。建模过程中对所有运动部件做了间隙校核：转向架相对于车体的最大回转角度下，车体底架与转向架各部件之间保留足够的安全间隙，不会发生磕碰；车门开关行程内与周边结构无干涉；车钩在最大摆角下与端墙结构无碰撞。车体的外形尺寸严格遵循铁路机车车辆限界要求，整车的宽度、高度、车顶设备的最高点都在标准限界轮廓以内，保证车辆在既有线路运行时不会与线路旁的信号设备、接触网支柱、隧道壁发生刮蹭。上下层客室的内部净高按照人体工程学要求设置，下层地板面距轨面的高度匹配站台高度，方便旅客上下车，上层客室的地板高度避开转向架上方的凸起结构，保证客室内部的通行空间连续。车窗的安装位置与座椅排布对齐，保证每个座位的旅客都有对应的采光窗口，车窗玻璃的安装槽在侧墙建模时直接预留，密封胶条的安装槽也同步做了结构还原，保证后期装配时的密封性，避免雨水渗入客室。
