公制标准货运集装箱结构三维数模

　　这套公制货运集装箱三维结构数模，围绕多式联运场景下的标准化装载单元展开，完整还原了箱体的外部轮廓、角件布局、侧壁波纹结构、端门开合机构与顶部承载边界，可直接用于物流场站规划、运输装备适配、工装夹具设计以及装卸作业仿真等工程环节。从现场使用逻辑来看，这类箱体并非独立静置的储物壳体，而是串联公路、铁路、海运与堆场作业的核心载体：在港口岸桥吊装作业中，箱体四角的标准角件承担全部起吊载荷，吊具的锁销需与角件开孔完全对位，建模时对角件的安装位置公差、端面贴合面做了精准还原，可直接用于吊具对接路径的干涉校验；在铁路平车与公路半挂车装载场景中，箱体底部的横向底梁与角件底面需与车辆锁止座完全贴合，数模保留了底部支撑面的完整轮廓，能够直接校核车载限位装置的安装间距，避免运输过程中出现箱体窜动。

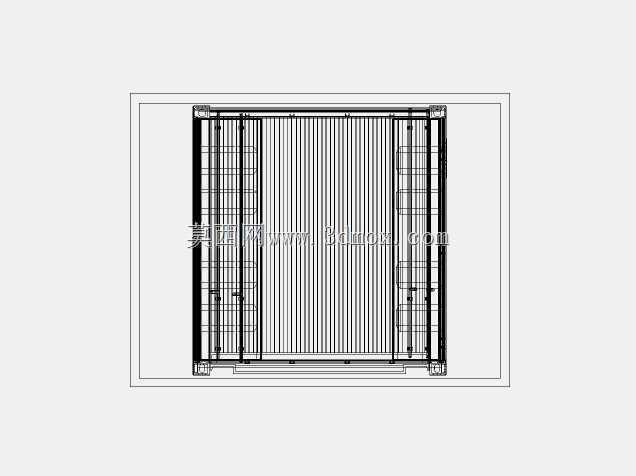

　　结构设计层面，箱体侧壁采用压型波纹钢板结构，这种结构并非单纯的外观造型：平整钢板在承受内部货物侧向挤压、堆码时的外部侧向载荷时，极易发生板面失稳鼓胀，而连续压型的波纹结构相当于在整面侧壁上集成了数十道纵向加强筋，在不额外增加板材厚度、控制箱体自重的前提下，大幅提升了侧壁的抗弯刚度，数模中完整还原了波纹的凸起高度、折弯圆角与排布间距，结构工程师可直接基于该曲面开展侧壁承载有限元分析，也可据此改装侧壁开门、加装通风装置、内衬保温层等定制化结构。箱体端部的双开门结构还原了门轴铰链、锁杆凸轮、门胶条密封槽与把手锁止机构的完整装配关系：门体绕侧边铰链旋转开启，四根竖向锁杆通过凸轮结构与门框上的锁座咬合，关闭时旋转把手即可带动多点锁止，配合门框周边的密封胶条，实现防雨防尘的封闭效果，在改装为设备方舱、储能预制舱、野外作业机房时，设计人员可直接基于这套门体结构修改密封形式、增加门锁防护等级，无需从零重构门体运动机构。

　　从安装与适配边界来看，数模严格遵循公制集装箱的标准外形尺寸逻辑，箱体长度、宽度、高度以及四角角件的中心距均符合通用联运规范，堆码作业时上下箱体的角件可完全对位贴合，堆场作业中多层堆码的载荷可通过角件垂直传递，不会对侧壁面板造成额外压载。在厂区内部物流规划中，设计人员可将该数模导入堆场布局方案，精准核算堆场通道宽度：正面吊作业时的转弯半径、叉车叉取箱体底部的作业空间、集装箱半挂车的停靠对位距离，都可基于箱体的真实外轮廓开展仿真校验，避免规划阶段出现通道宽度不足、吊装作业干涉的问题。在非标装备集成场景中，这套箱体模型也可作为通用承载平台使用：将发电机组、水处理设备、储能电池组、野外施工工装集成到箱体内部时，可基于箱体底部的底梁位置预设设备安装地脚，侧壁的波纹凹槽可用于固定内部管线、照明灯具与消防装置，顶部的角件可用于加装遮阳板、护栏或者吊装附属设备。数模同时还原了箱体底部的叉槽结构，满足小型场站叉车近距离转运的作业需求，门体的最大开启角度、锁杆的运动行程都在装配模型中保留了正确的运动约束，可直接用于制作开门作业动画、校验人员进出与货物装卸的通行空间。针对保温改装、防爆改装等定制场景，设计人员可在原有外壁模型的基础上叠加内衬层、保温层与内部隔断，依托原箱体的标准接口保证改装后的单元仍可适配现有通用吊装、运输设备，最大化复用成熟物流体系的作业能力。
