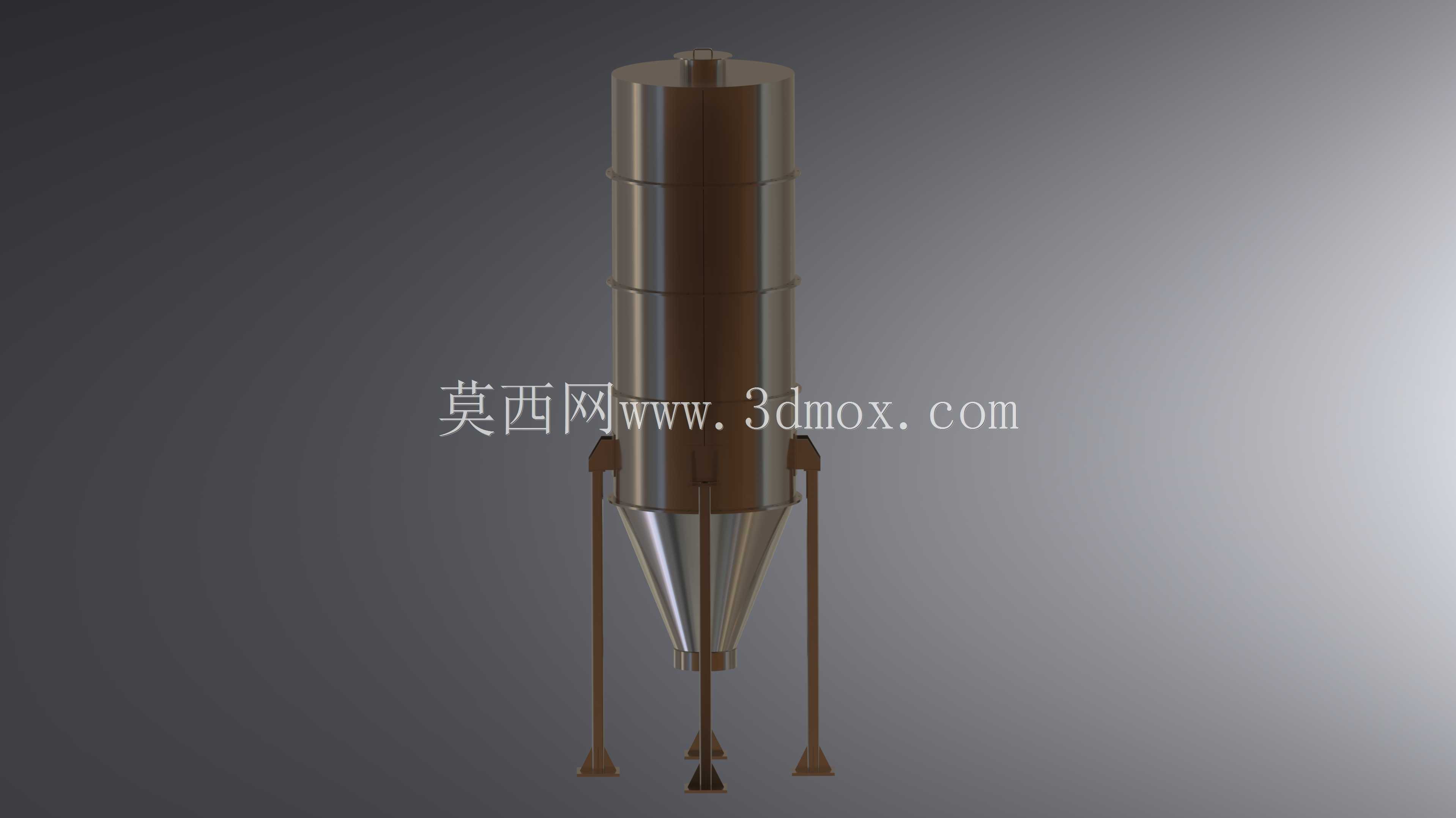

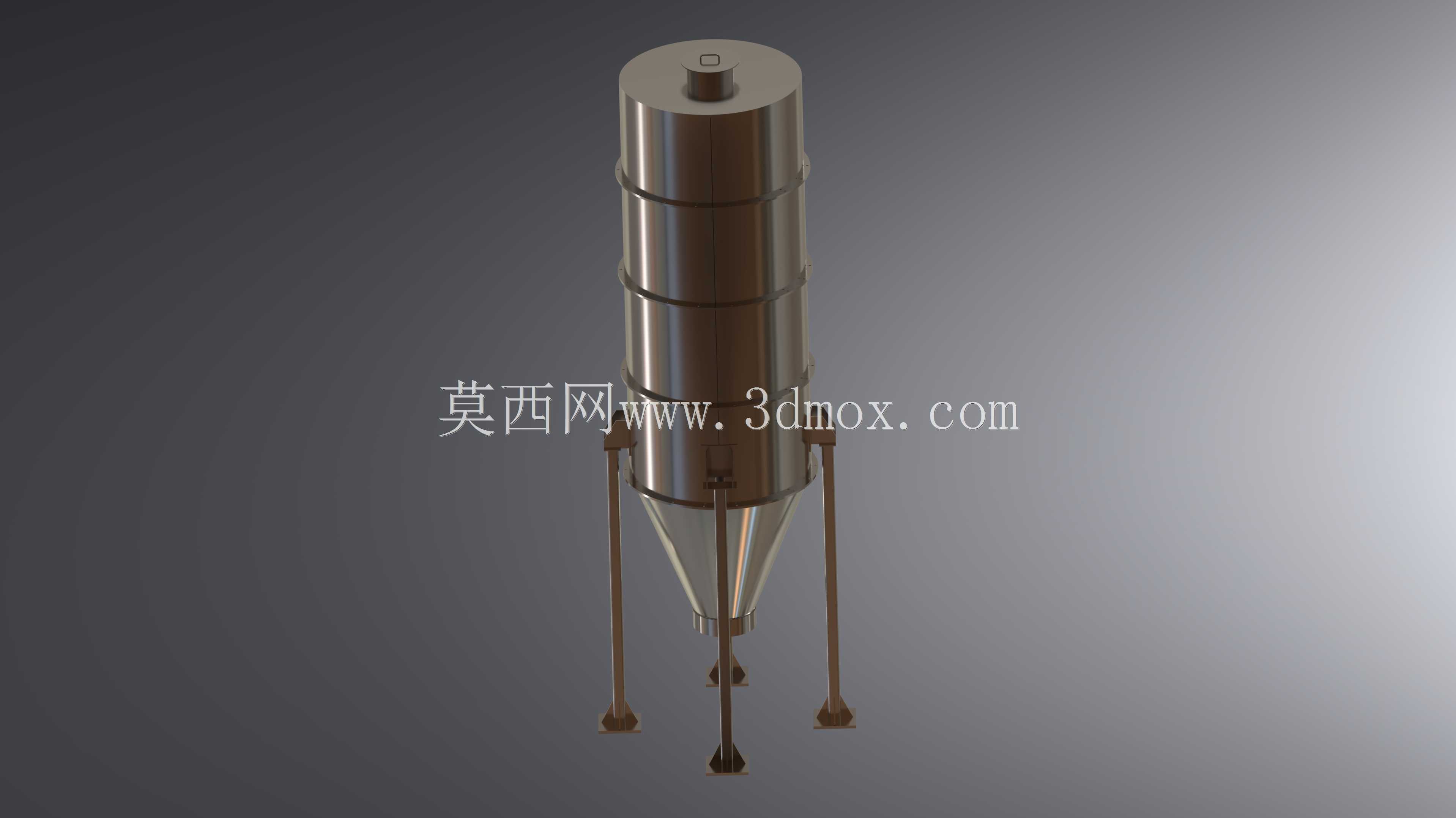

锥底立式支腿储料容器钣金结构

　　这套锥底立式储料容器在散料处理、粉体输送、配料工段和小型中间缓存工位里比较常见，结构主体由上部直筒段、下部锥形收口段以及四周独立支腿组成。直筒部分承担主要储料容积，物料进入后先在圆柱腔内形成稳定料层，筒壁受力相对均匀，避免矩形仓常见的边角积料问题。下部锥段按固定倾角向内收束，靠重力把粉体、颗粒料或小块物料导向底部出口，减少残留；对于流动性一般的物料，锥壁角度需要结合安息角复核，倾角过小会出现挂壁，过大则会压缩有效容积并增加整体高度。

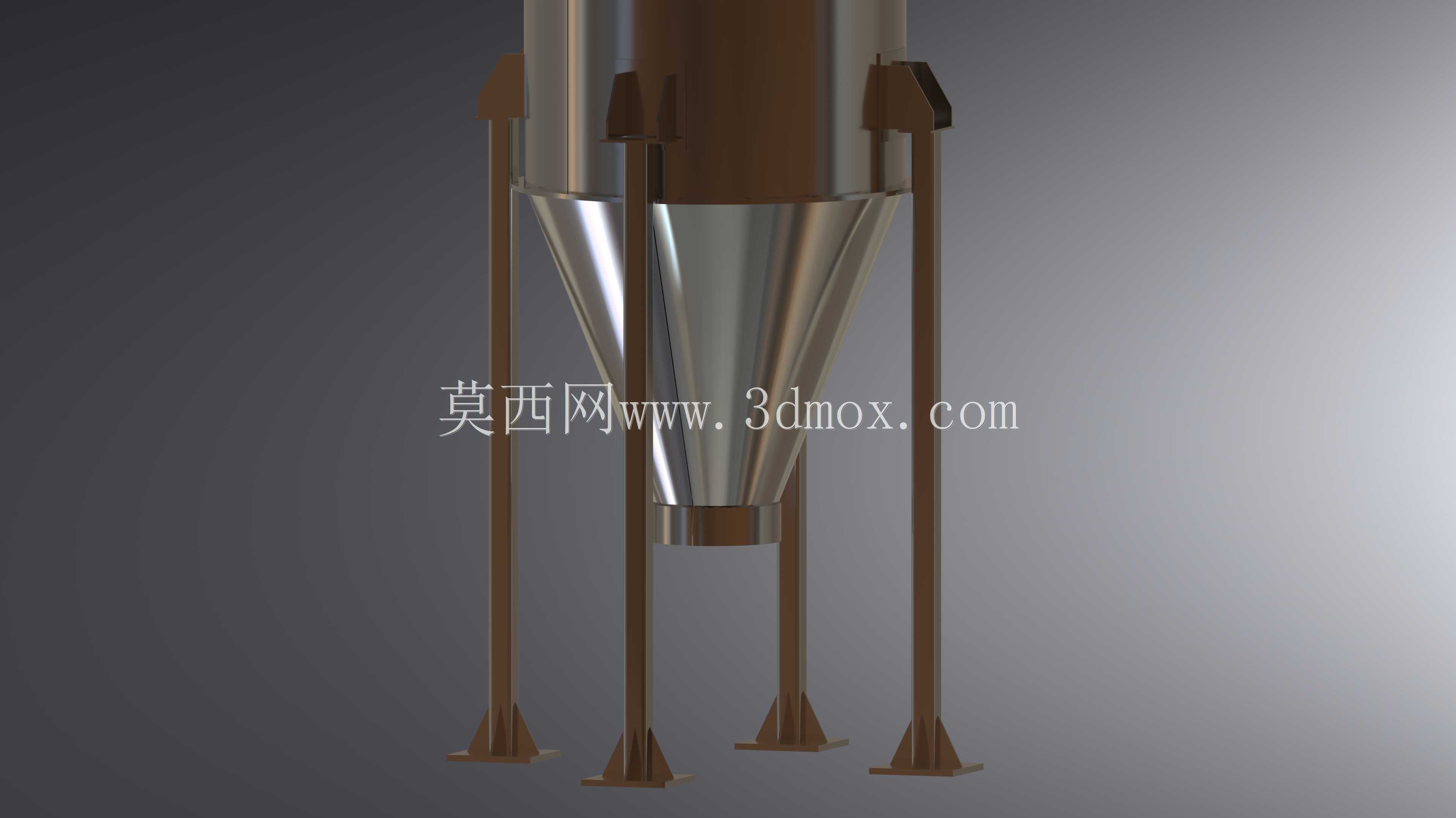

　　支腿采用四根细长立式支撑件，围绕筒体周向布置，上端与筒身外侧的连接座贴合，下端向外扩展成脚板。这样的布局把容器抬离地面，底部留出卸料器、旋转阀、输送管道或称量机构的安装空间。支腿不是简单装饰件，建模时要把载荷路径理清楚：满料重量通过筒壁、锥壁传到上部连接区域，再沿支腿向下传到脚板和地面预埋件。支腿间距决定设备占地边界，脚板开孔位置要和现场地脚螺栓对应；若设备放置在钢平台上，还需核对平台梁的位置，避免脚板落在悬空楼板区域。

　　从结构思路看，筒体和锥段适合采用钣金展开方式制作。圆柱筒可由卷板成形，纵缝位置预留焊接和修磨余量；锥段则由扇形板料卷制，大小端直径变化连续，展开轮廓必须准确，否则拼装时会出现错边或端部圆度超差。筒锥相接处是受力和密封的关键环缝，设计中通常设置搭接或对接过渡，保证焊接后内壁平滑，减少物料挂附。支腿与筒体之间不宜只靠单点焊缝传力，实际结构常加三角形筋板或弧形垫板，让局部载荷分散到更大筒壁面积上，避免薄壁容器被集中拉力拉变形。

　　外形边界方面，设备总高由直筒高度、锥段高度、支腿净高和底部卸料空间共同决定。直筒直径影响储料量，也影响检修平台和护栏的布置；锥段底部出口直径要与后级输送能力匹配，出口太小容易在搭桥时形成瓶颈，太大则对卸料阀规格提出更高要求。四周支腿外缘构成安装时的最大干涉范围，运输时可把支腿作为单独件分组发运，现场再与筒体装配，这样既能控制超限尺寸，也能减少薄壁壳体在搬运中受撞变形。

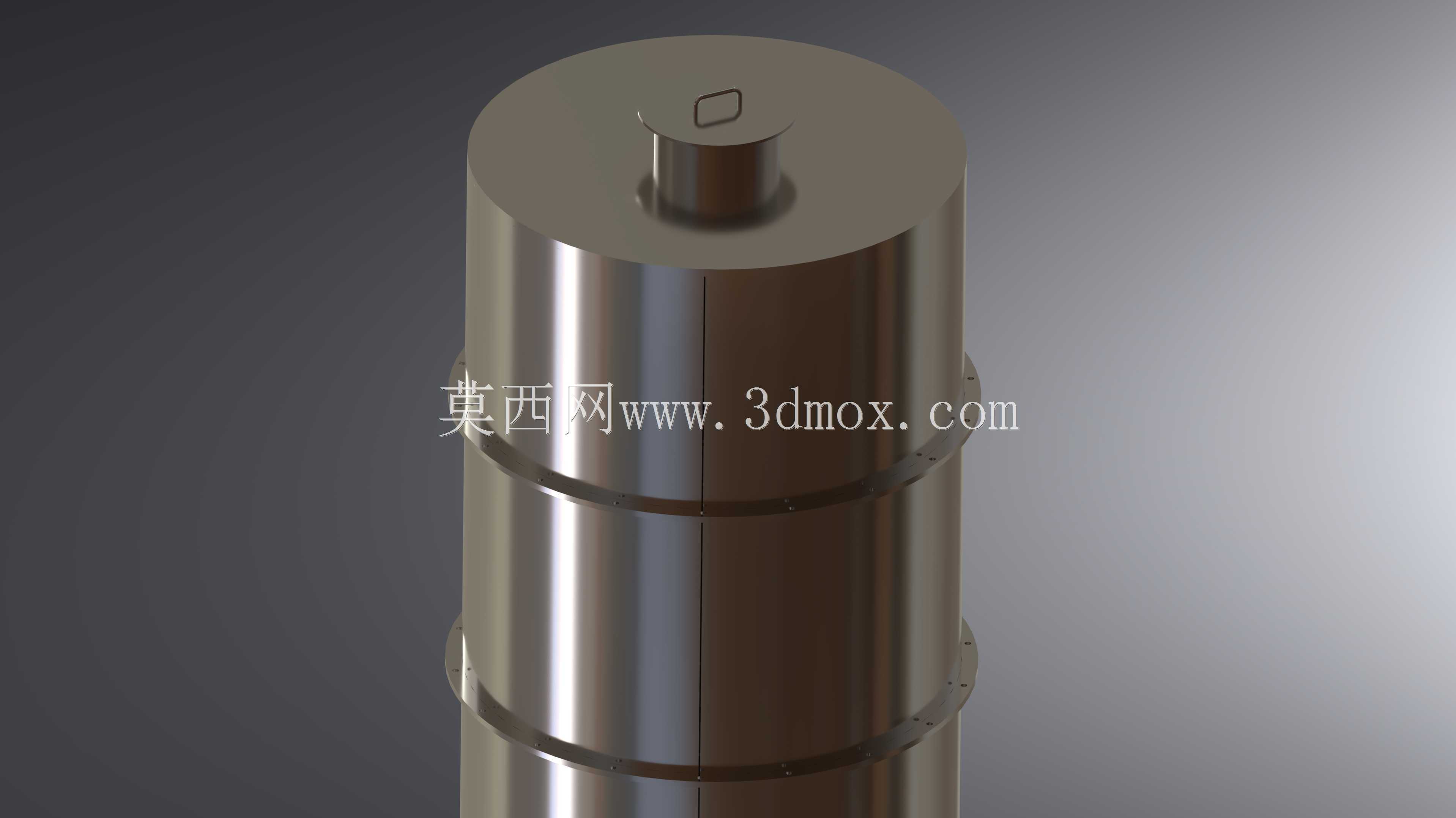

　　使用场景上，这类容器可作为注塑车间原料缓存斗、食品粉料暂存仓、化工颗粒中间料仓，也可接入负压输送或称重配料系统。若用于粉尘环境，顶部需要预留除尘口、排气口或料位计接口；若需要频繁清洗，内壁焊缝应打磨连续，锥段底部还要考虑排污和快速拆卸。模型把筒身、锥斗、支腿、脚板和连接筋板的关系表达清楚，结构工程师可在此基础上补充壁厚、材质、焊缝、法兰接口和检修件，进一步完成工程图细化与现场安装校核。
