小型拖挂式旅居房车框架结构设计方案

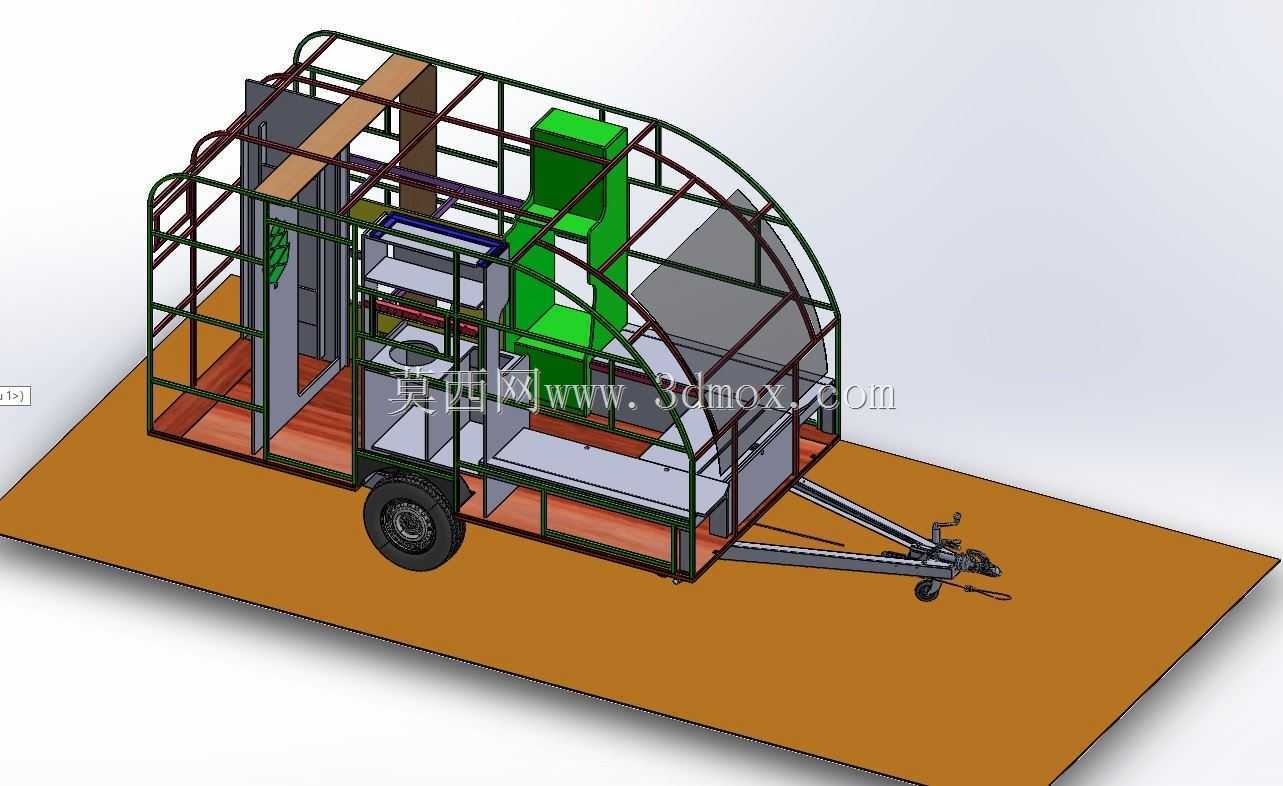

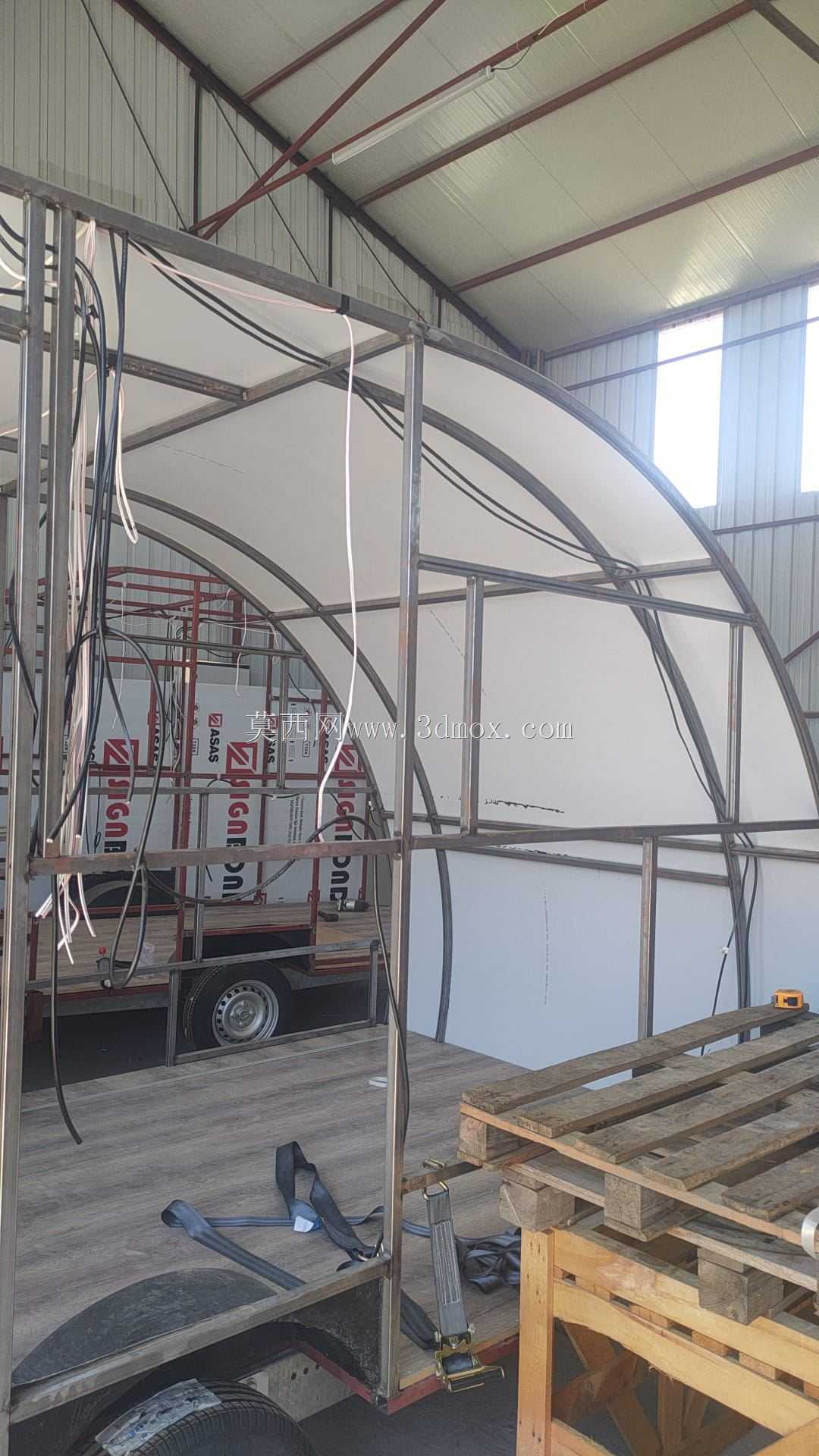

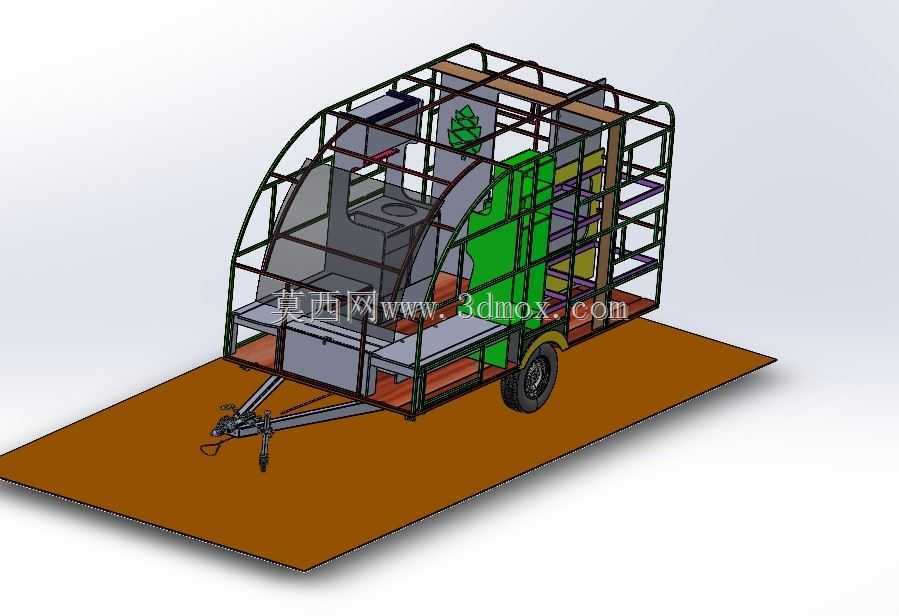

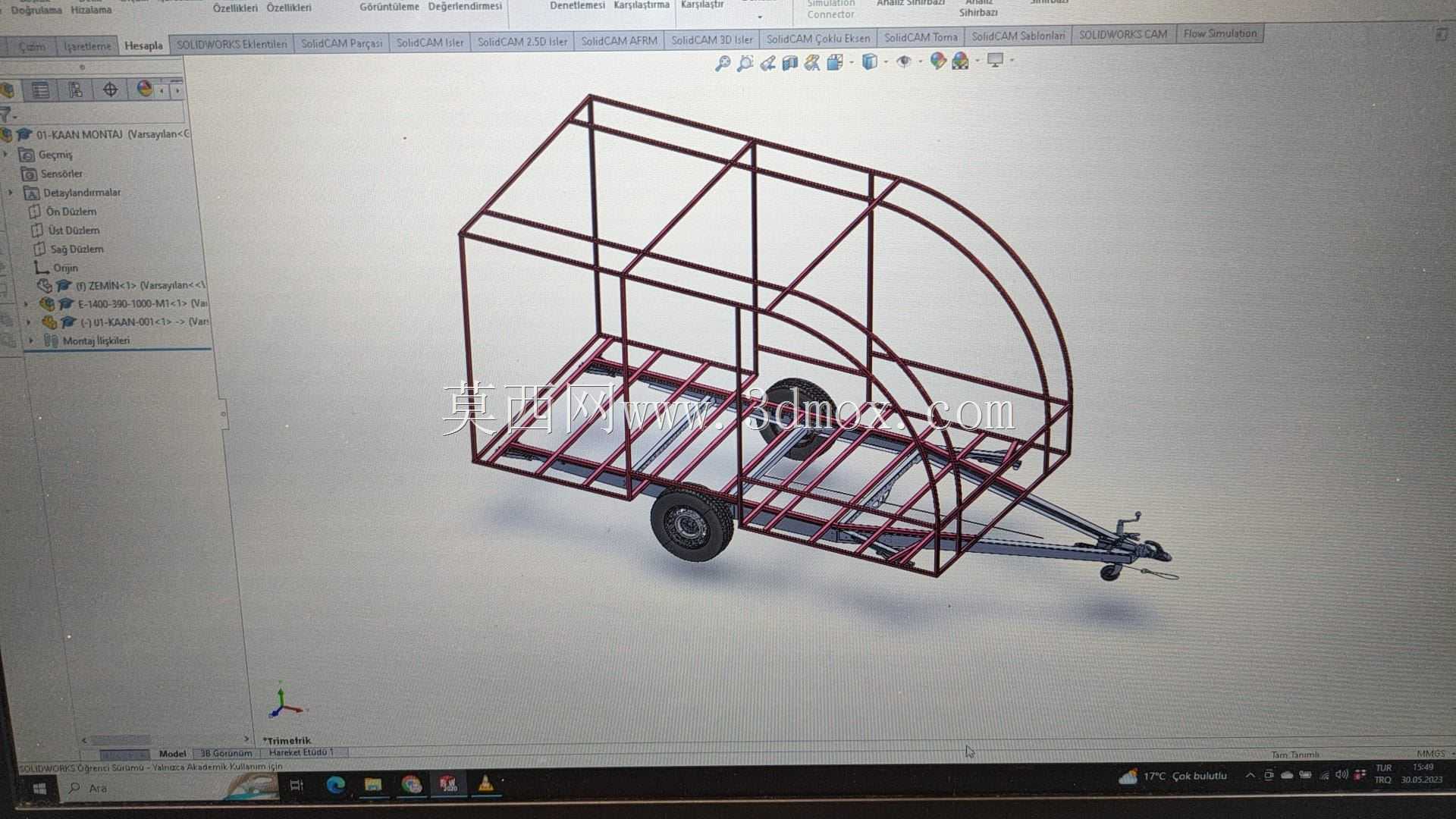

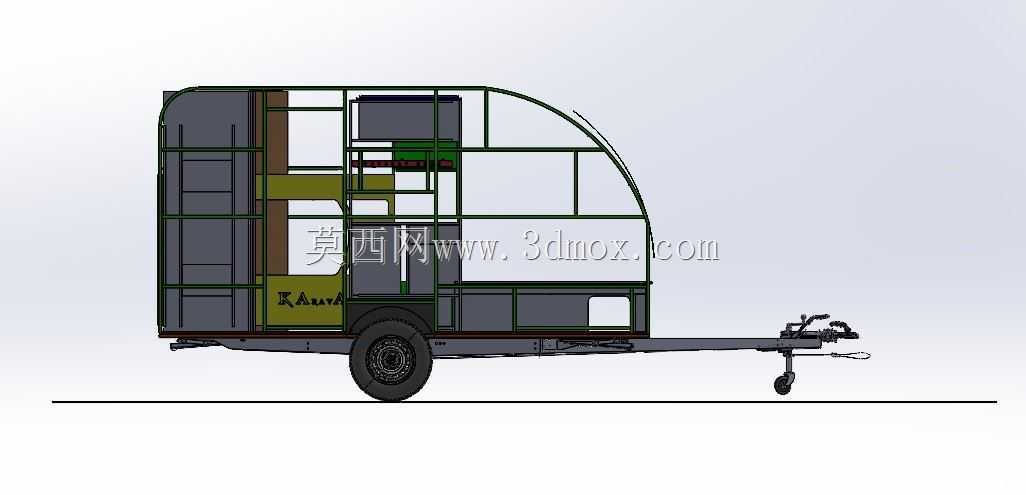

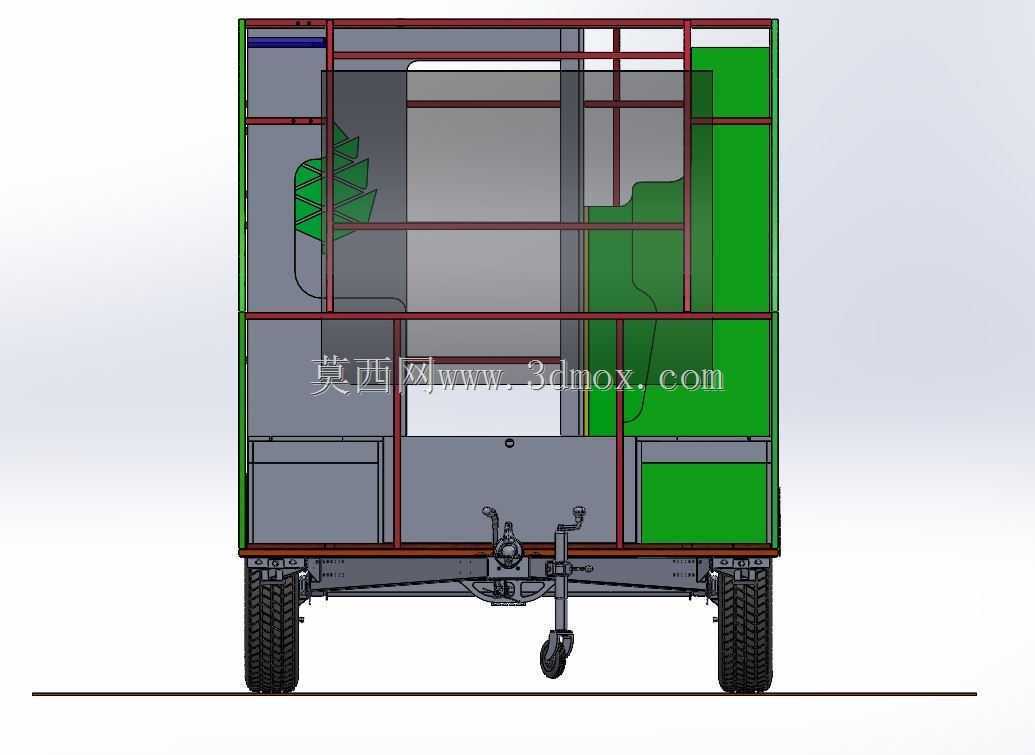

　　这款拖挂式旅居单元的框架设计，核心围绕短途户外露营、近郊休闲旅居的实际使用场景展开，整体外廓尺寸控制在200厘米宽度、390厘米长度的边界内，适配多数家用乘用车的拖挂牵引资质要求，同时满足常规道路通行的尺寸限值，无需额外办理超限运输相关手续，日常使用场景覆盖周末郊野露营、短途跨区域旅居、户外作业临时驻点等多元需求。从结构设计逻辑来看，整个舱体采用型钢焊接形成笼式框架主体，框架杆件的排布优先考虑受力传递路径：前部牵引架直接与底盘纵梁贯通连接，牵引连接部位设置加强斜撑，将起步、制动、转向过程中的冲击载荷直接分散到底盘主纵梁上，避免局部应力集中导致的框架变形。底盘部分采用矩形钢管作为主承载纵梁，横梁按照等间距排布，上方铺设木质承载地板，

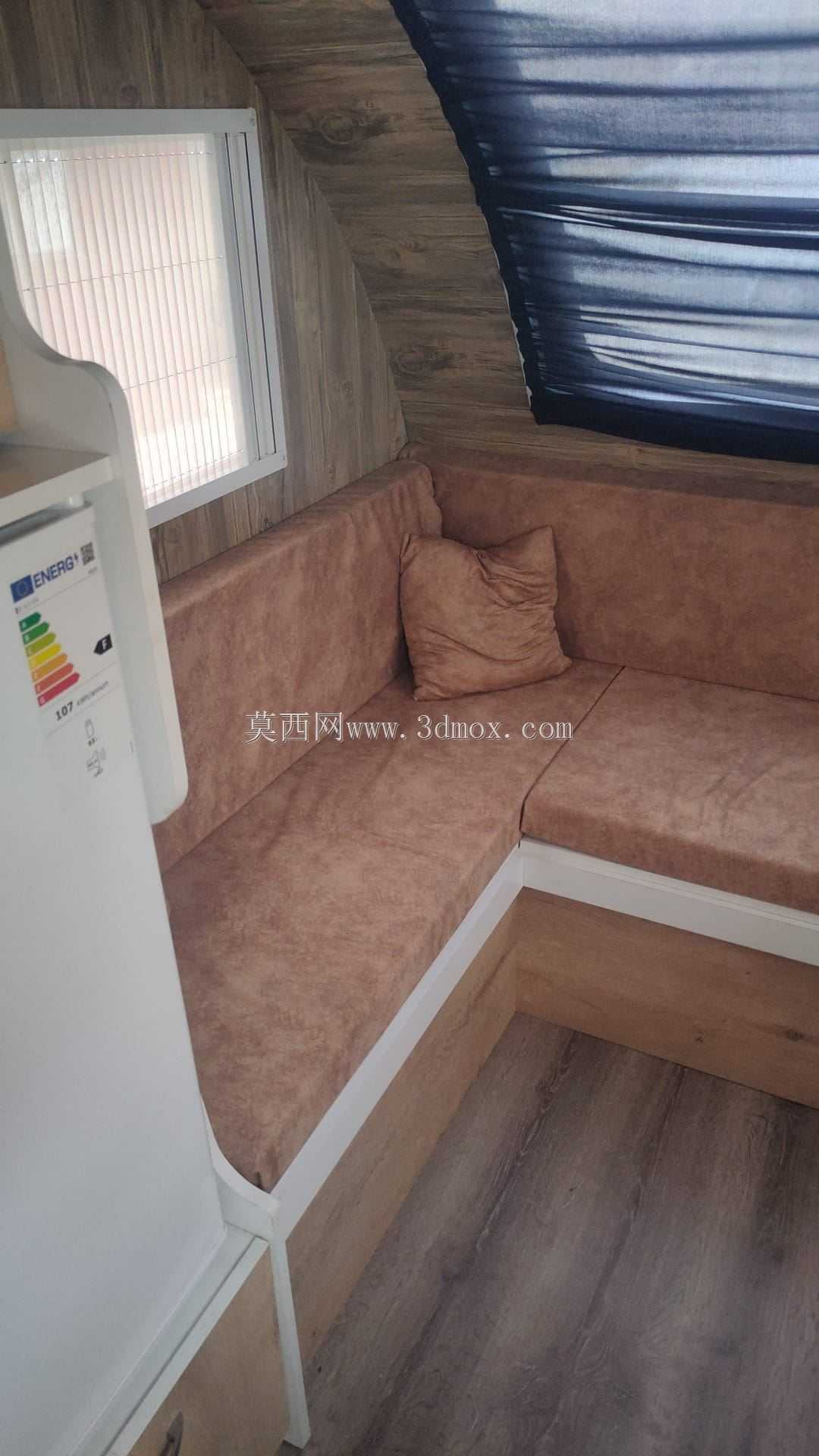

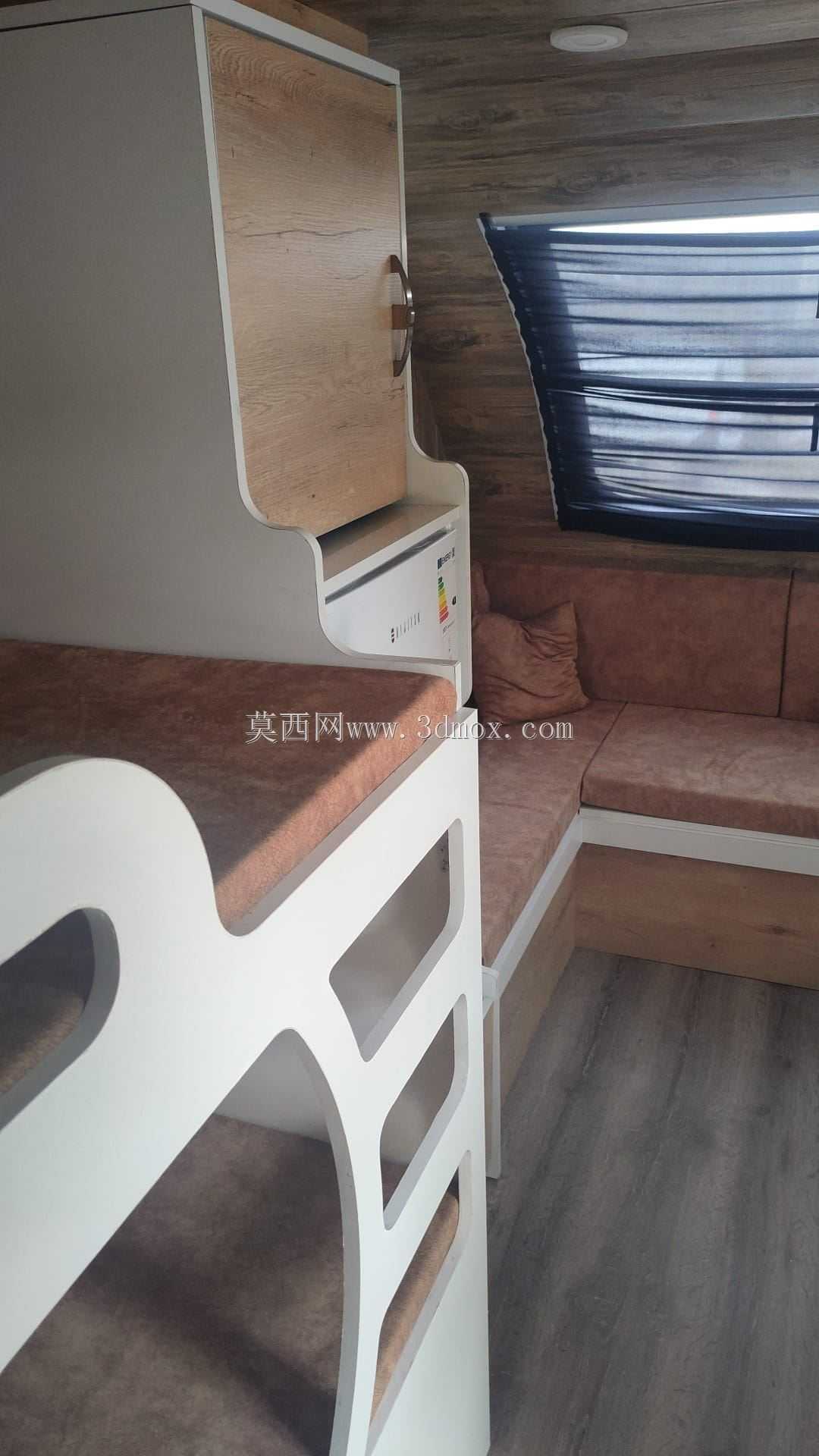

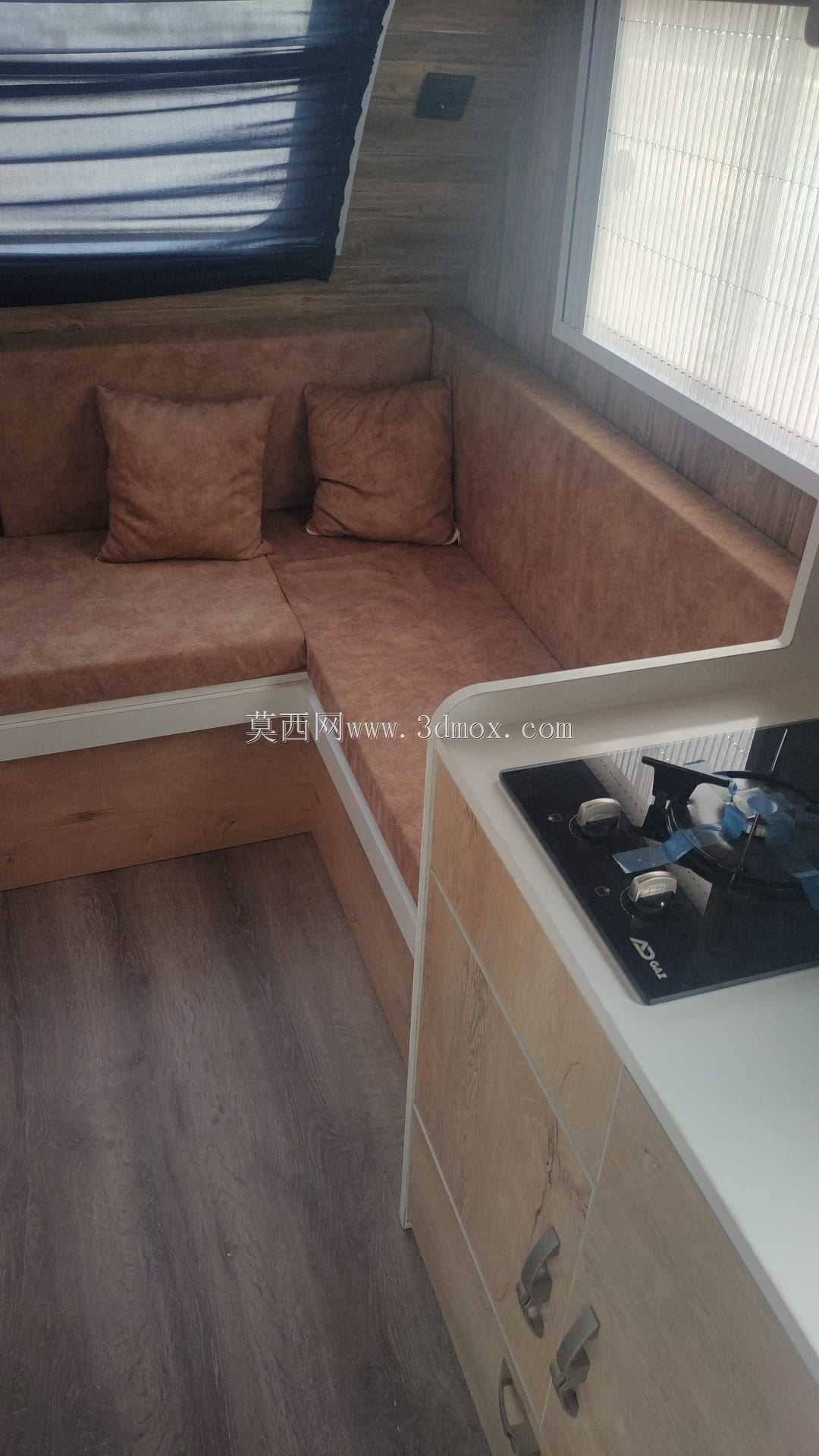

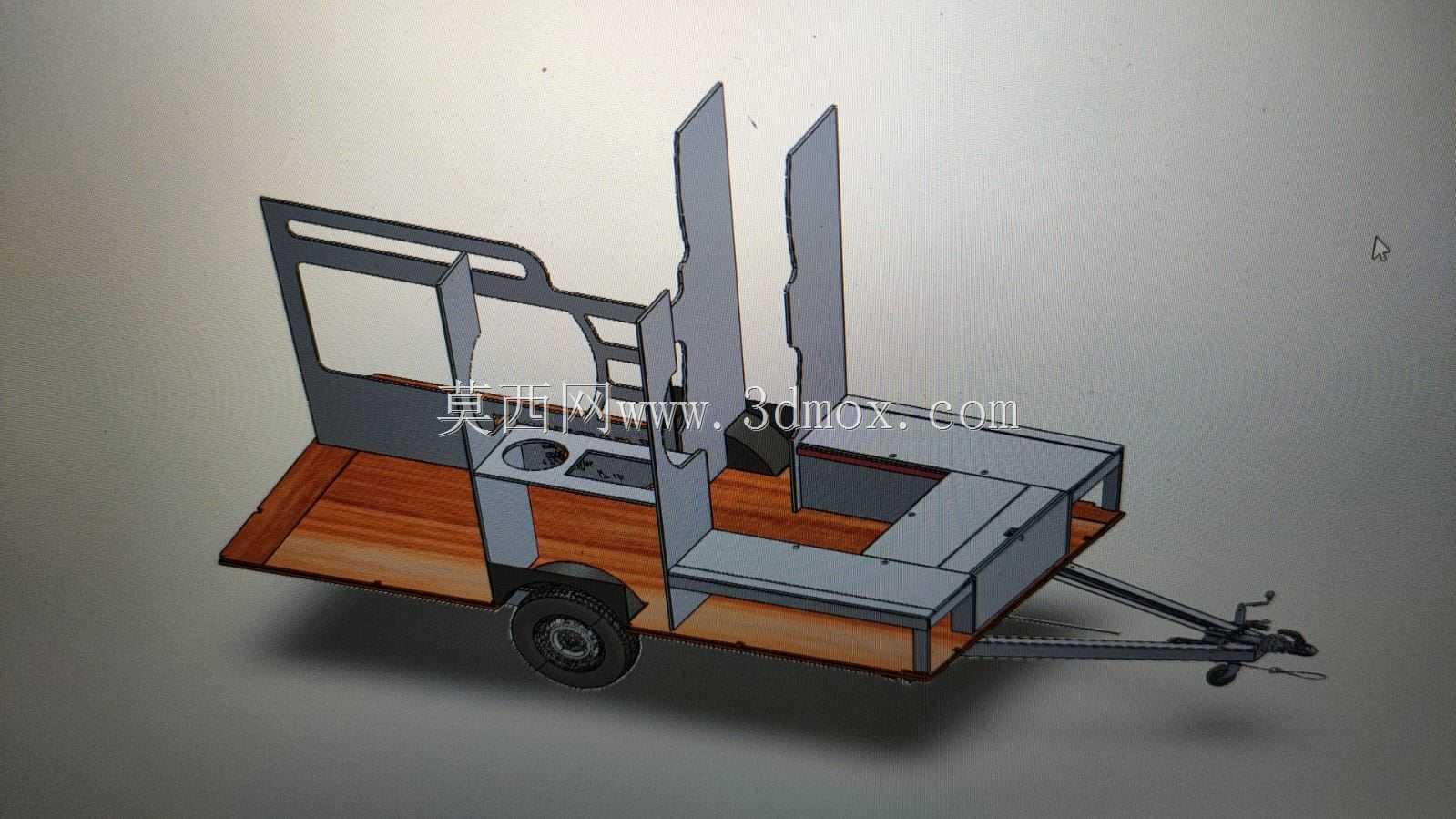

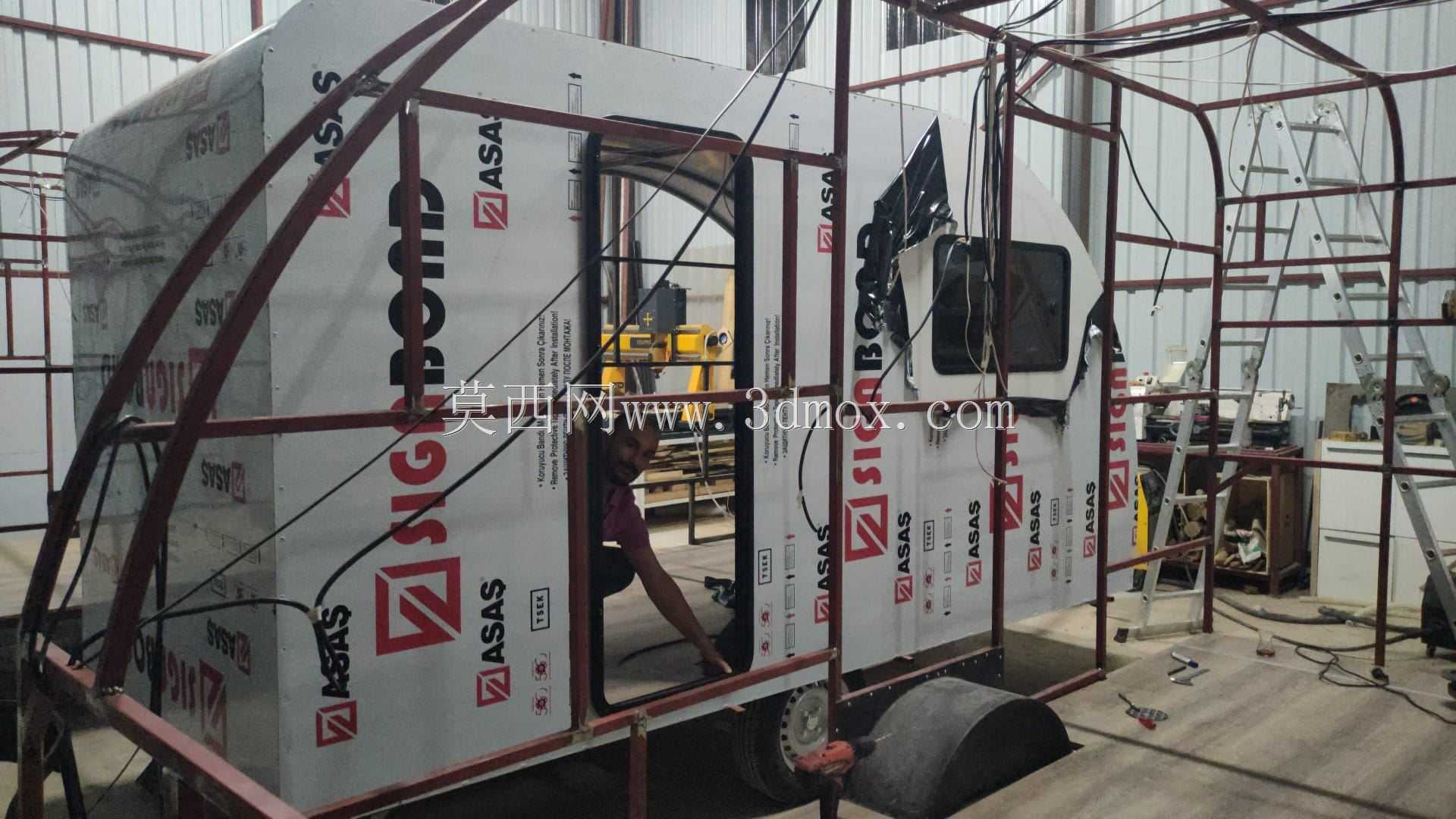

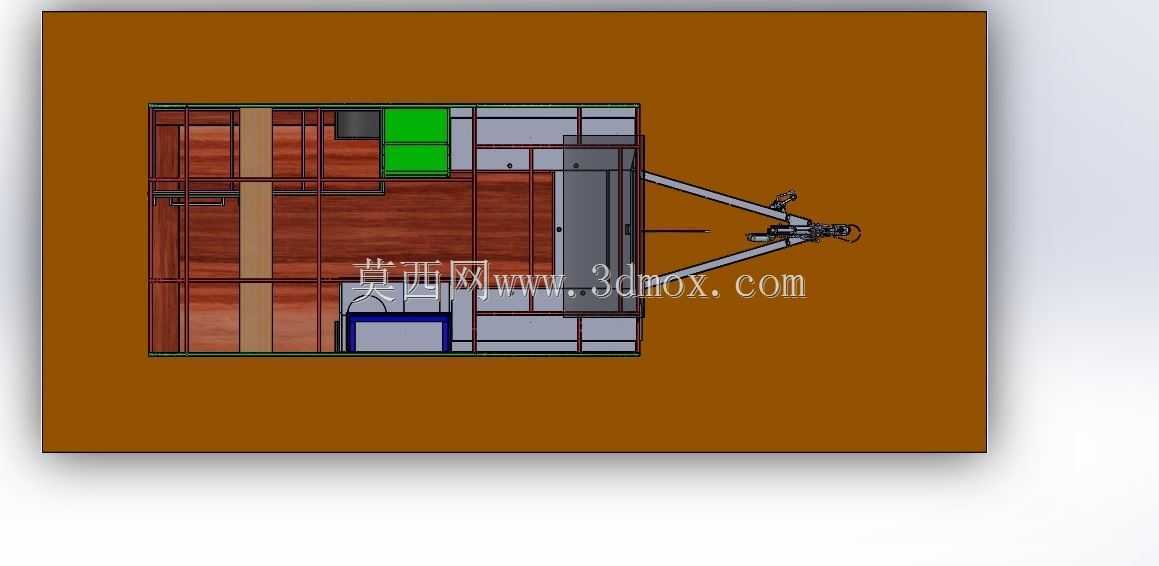

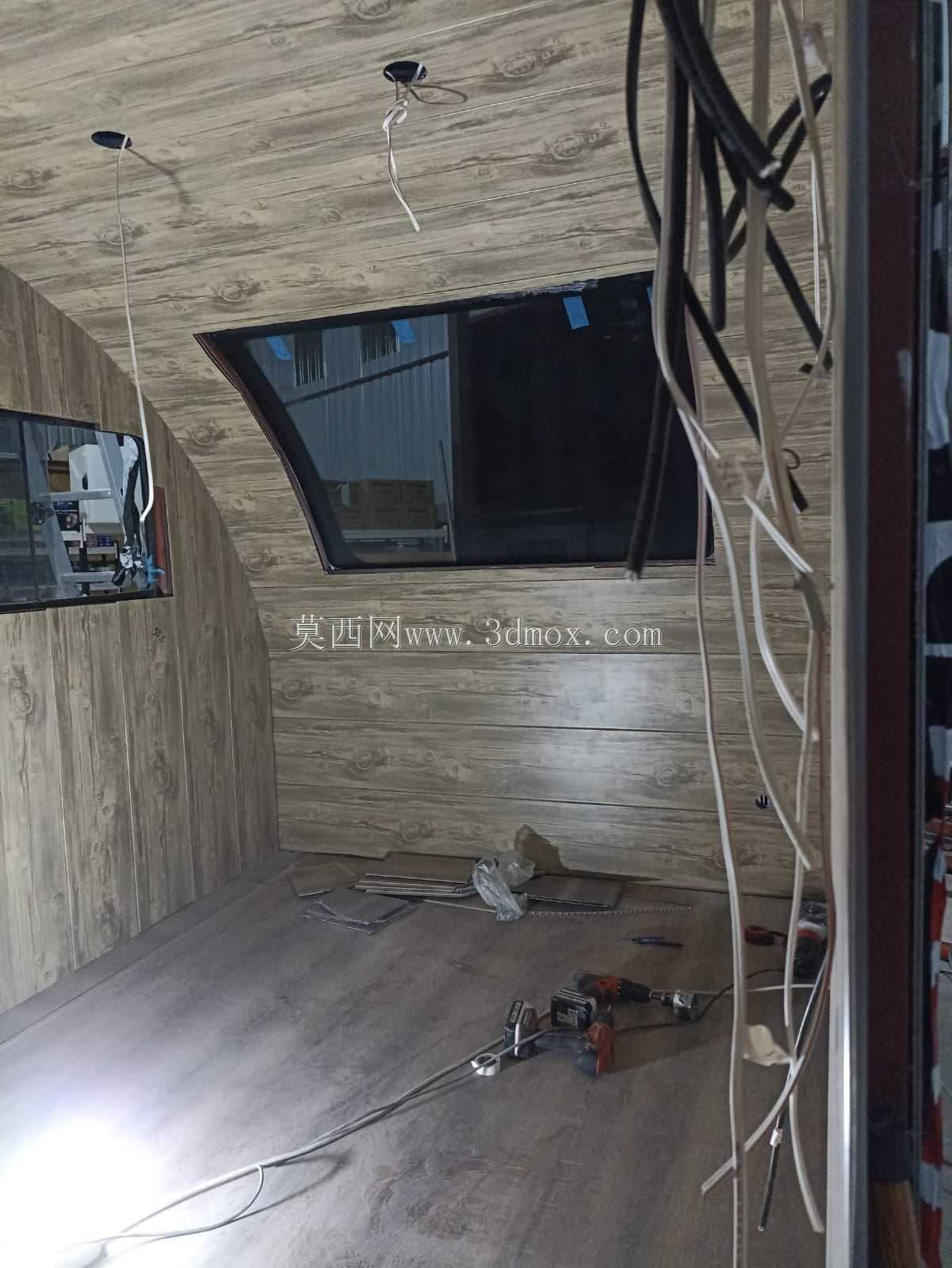

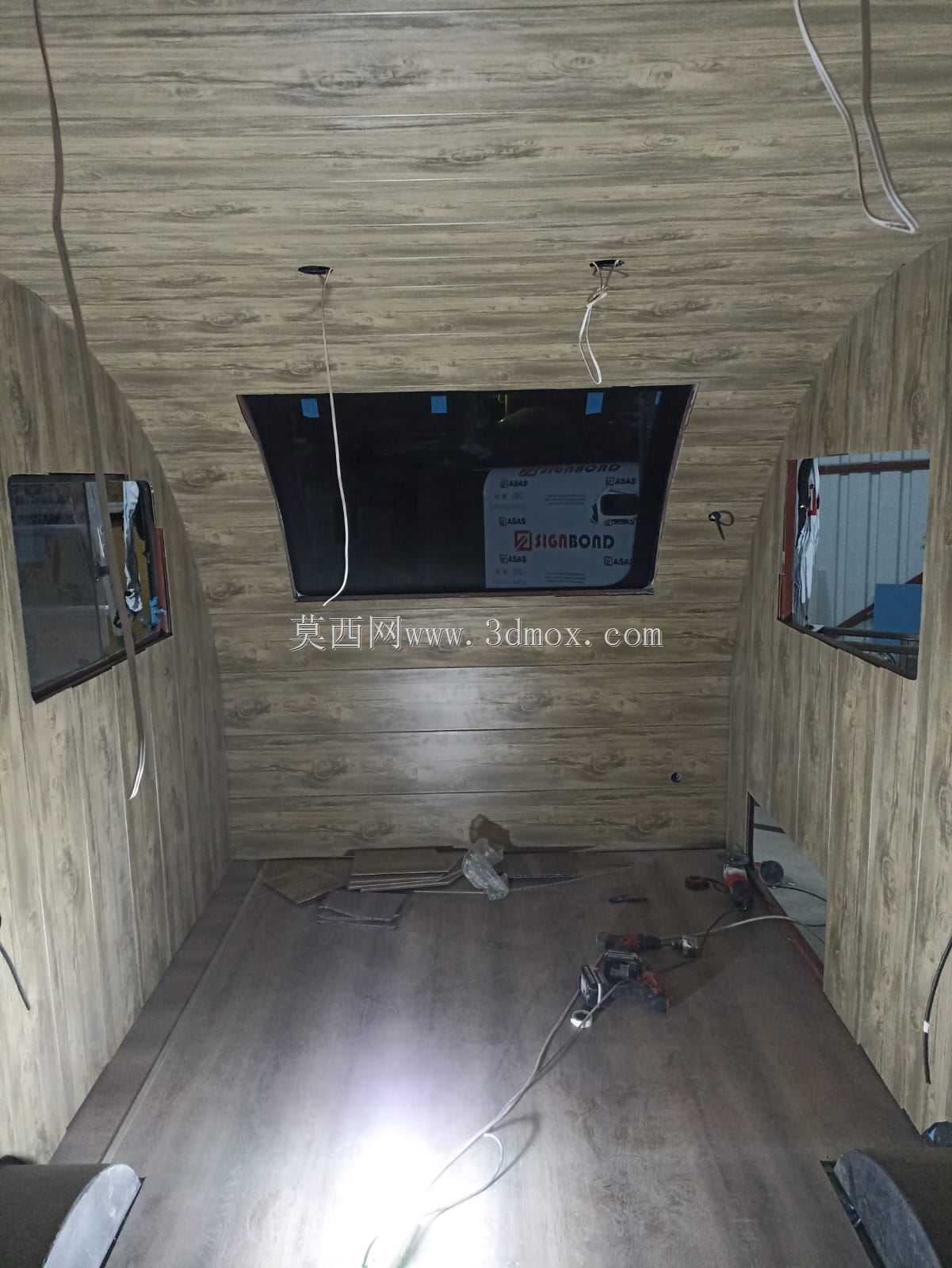

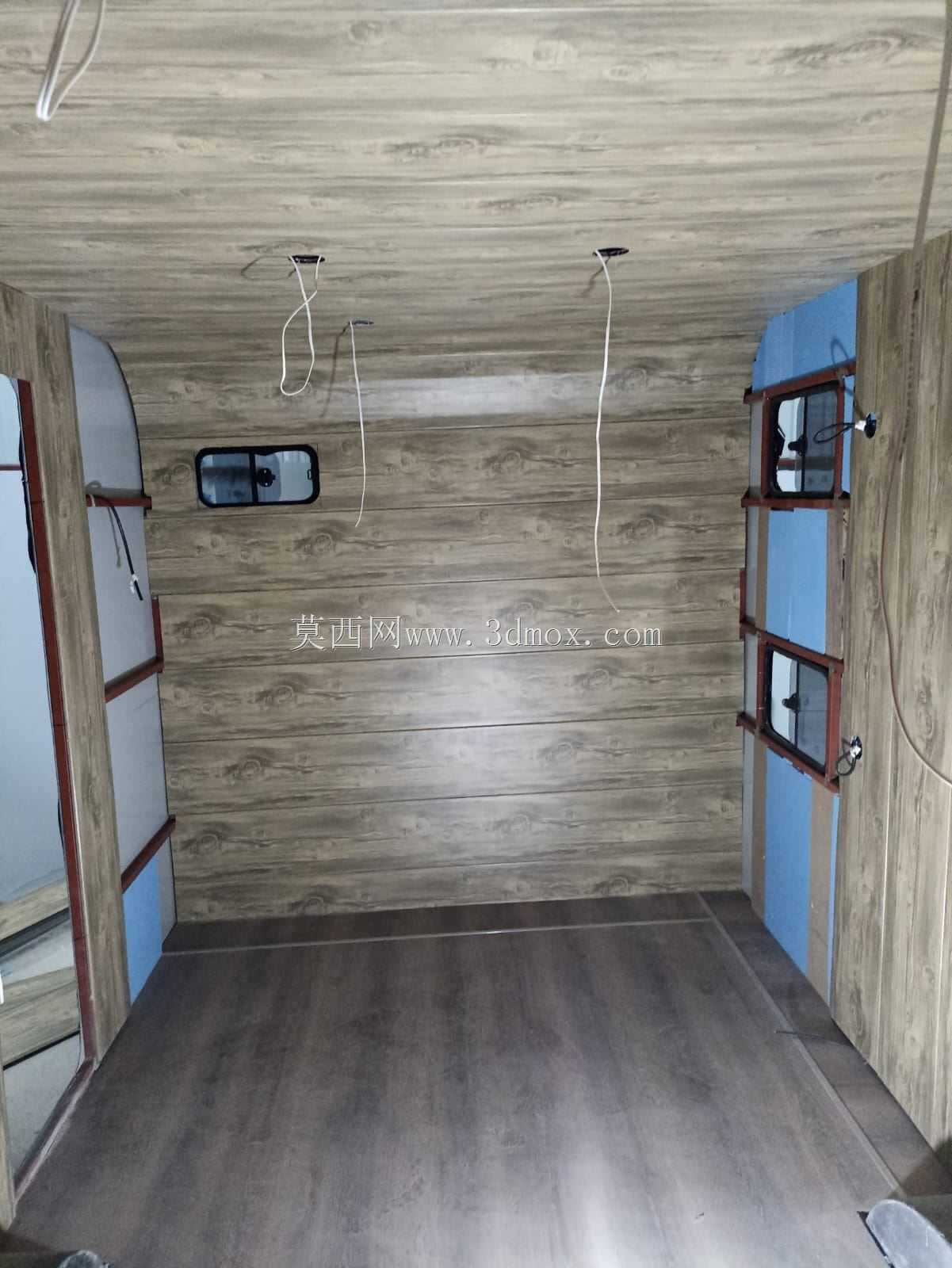

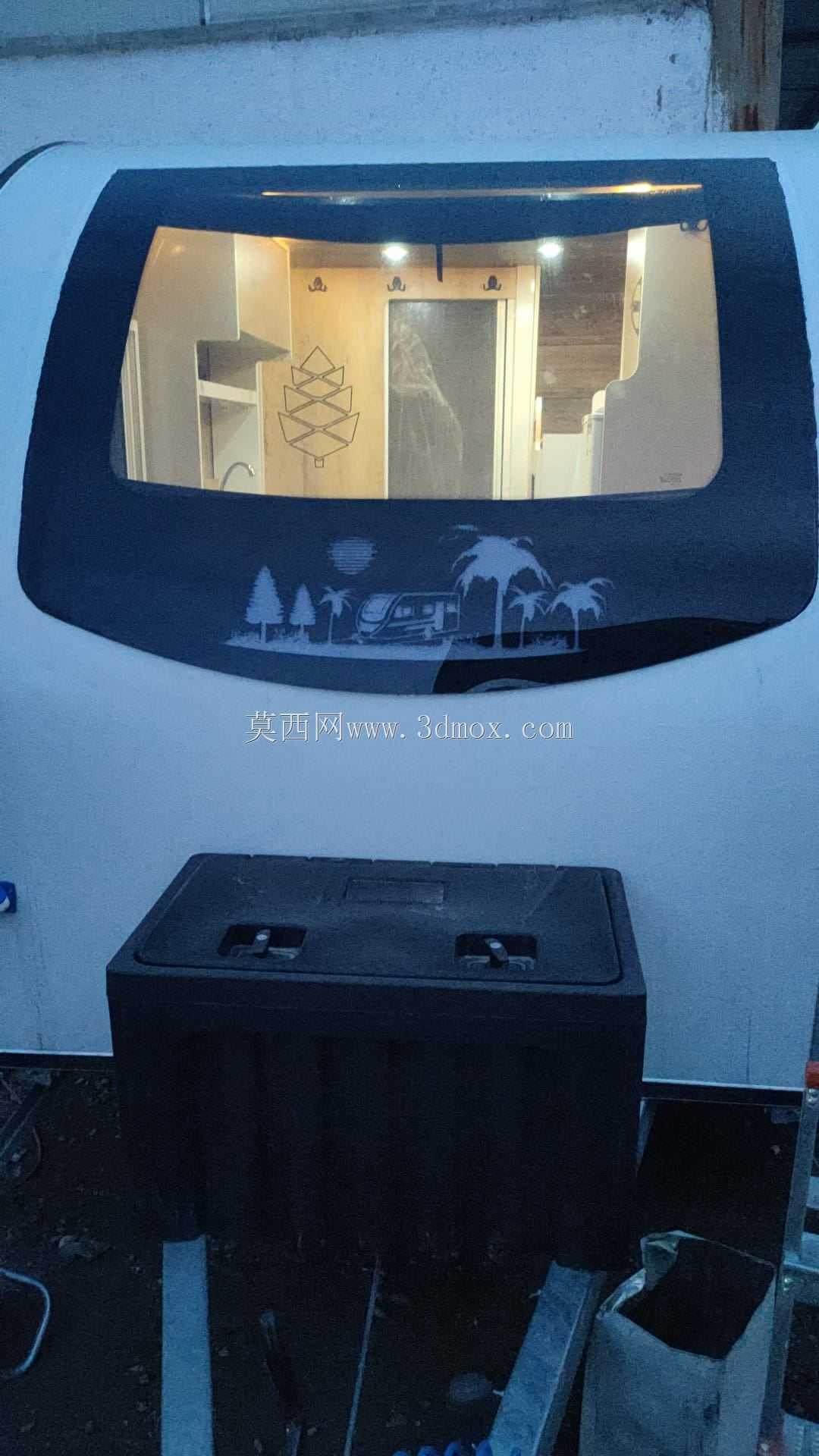

　　既满足舱内家具、设备以及乘员的承重需求，也能缓冲行驶过程中来自路面的振动传递。舱体侧面的框架杆件同时兼顾内饰安装与外饰蒙皮的固定点位，弧形顶部的弯管构件采用整管冷弯成型，减少拼接焊缝，既提升顶部结构的整体刚度，也能降低雨天积水渗漏的风险，弧形轮廓同时优化了行驶过程中的空气阻力表现，减少牵引行驶时的风阻损耗。功能分区的框架预留完全贴合实际旅居使用需求：前部靠近牵引架的位置预留了储物舱的安装空间，可放置露营工具、外接水电管线等户外装备；中部区域预留了卧榻、置物台的安装点位，框架上预设的固定孔位可直接适配标准化的旅居家具安装，无需后期二次打孔破坏结构强度；侧部预留的门洞位置做了双层框加强，避免长期使用过程中门框变形导致的开关卡滞；

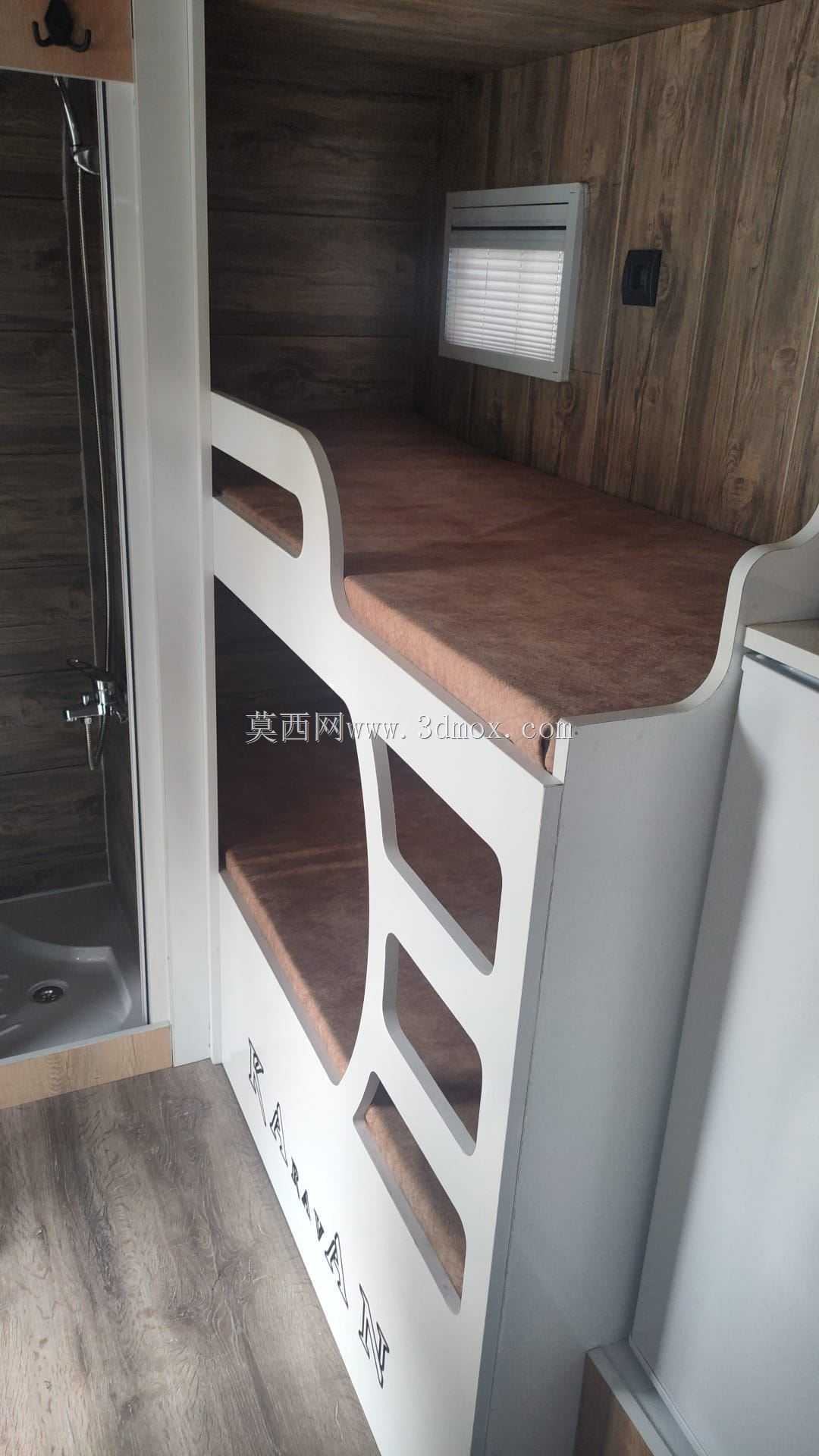

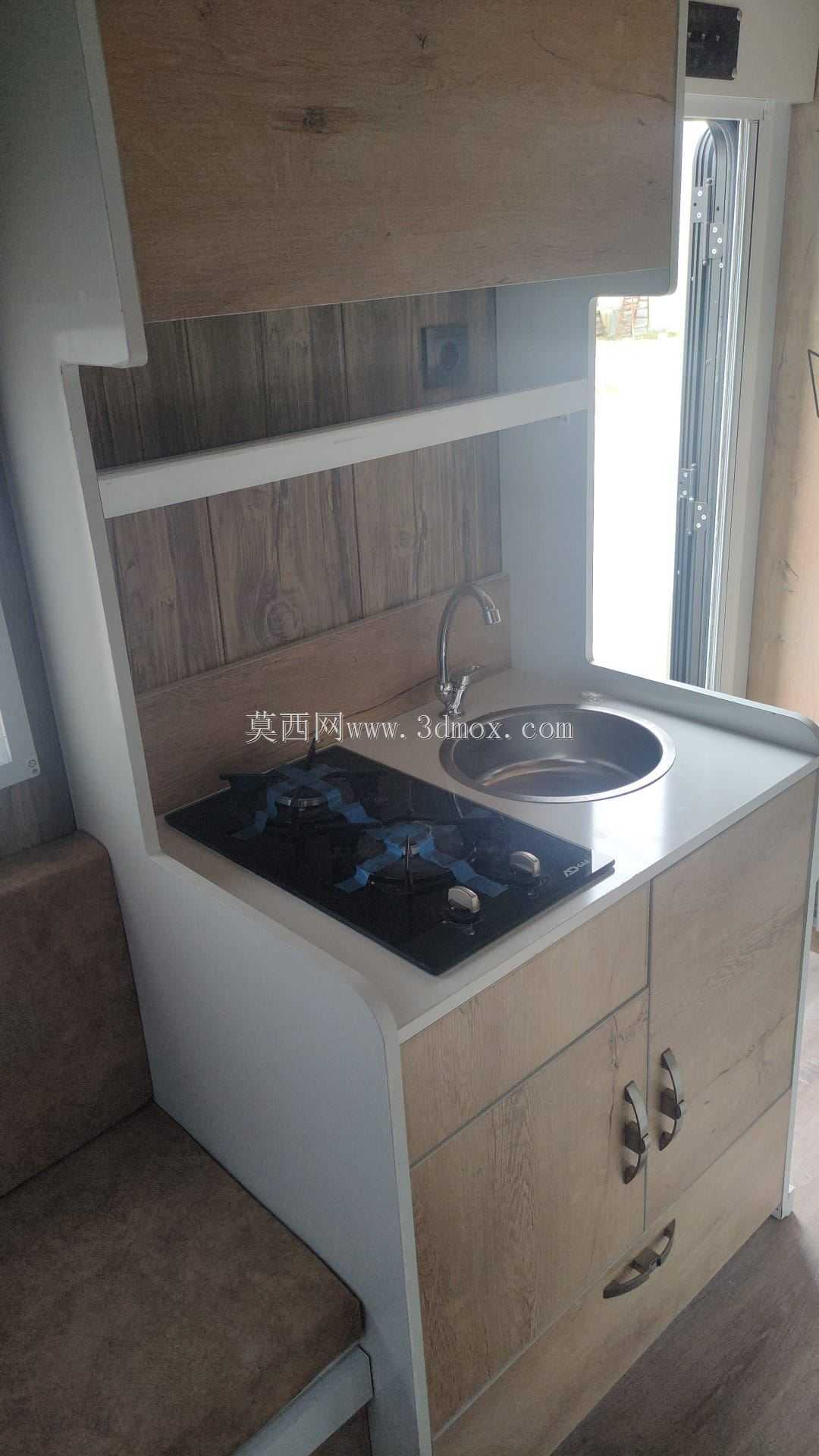

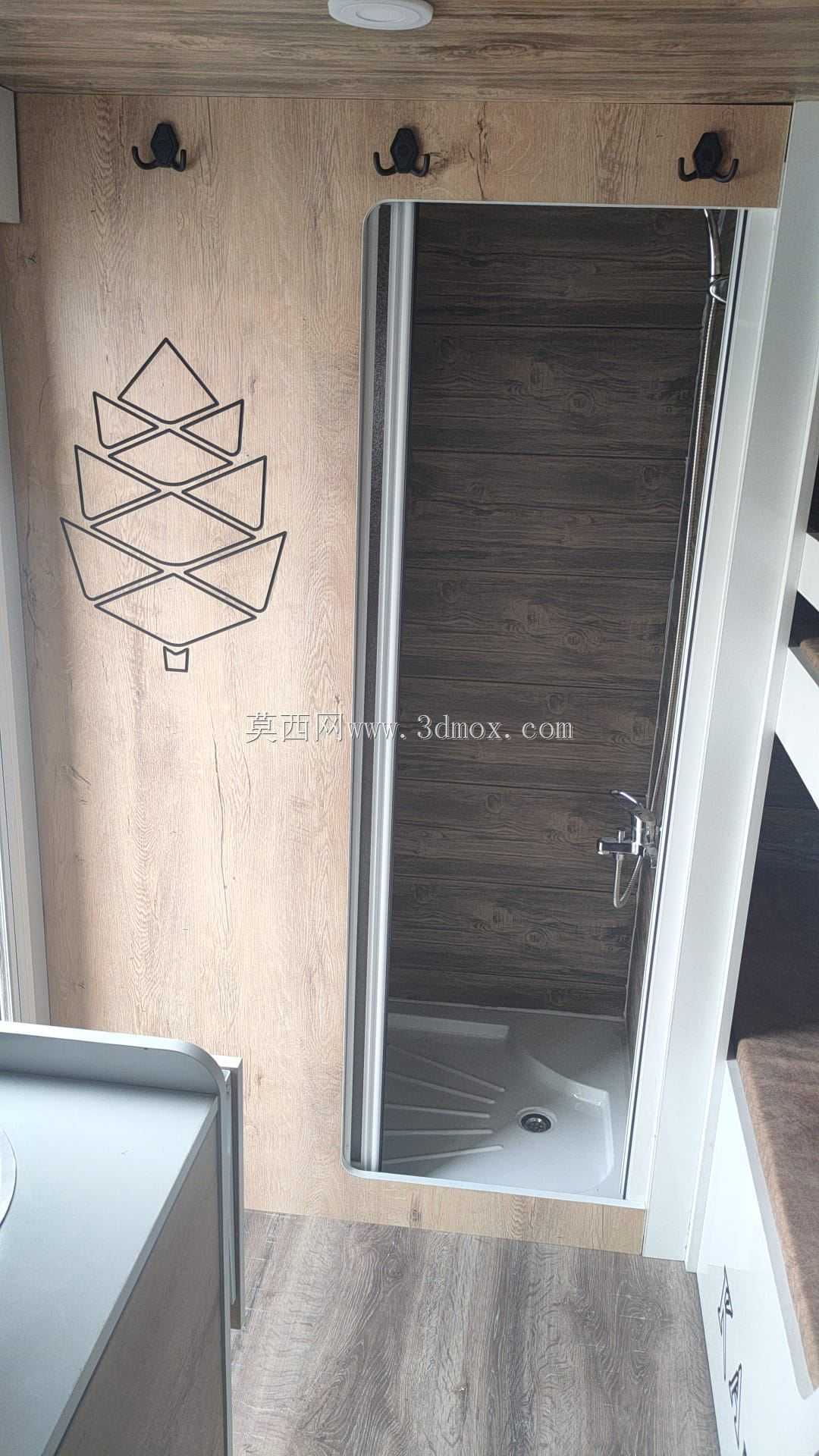

　　尾部区域的框架预留了厨卫模块的安装空间，对应位置的底盘框架做了额外加密支撑，可承载水箱、便携卫浴设备的集中载荷。轮组部分采用单轴布局，匹配小尺寸载重轮胎，轮拱位置的框架做了圆弧避让，同时预留了减震构件的安装位，可根据使用需求加装弹性减震元件，提升非铺装路面行驶时的舱体稳定性。牵引架部分集成了撞刹连接机构的安装点位，同时预留了信号线束的走管空间，可直接适配前车的灯光信号连接，满足道路行驶的安全规范要求。整个框架的设计没有冗余的结构构件，所有杆件的排布都同时兼顾承载、安装、减重三个核心目标：在满足整体结构强度、抗扭刚度的前提下，尽可能减少不必要的加强件，控制整备质量，降低牵引车辆的动力负载；所有构件的连接节点都采用满焊焊接工艺，

　　焊后预留了打磨余量，避免应力集中点；框架上的所有安装点位都在建模阶段做了干涉校验，确保后期内饰、外饰、水电管线安装时不会出现杆件冲突，减少现场改制的工作量。从实际使用的边界条件来看，这款框架的尺寸设计可满足2-3人短途旅居的空间需求，舱内净高度可满足成年人直立活动的基本要求，同时整体尺寸可适配多数家用车库的停放空间，日常存放无需额外租用大型场地。框架的防腐设计预留了整体喷砂、喷塑的工艺余量，所有封闭管件都预留了透气工艺孔，避免长期使用过程中内部锈蚀影响结构寿命。
