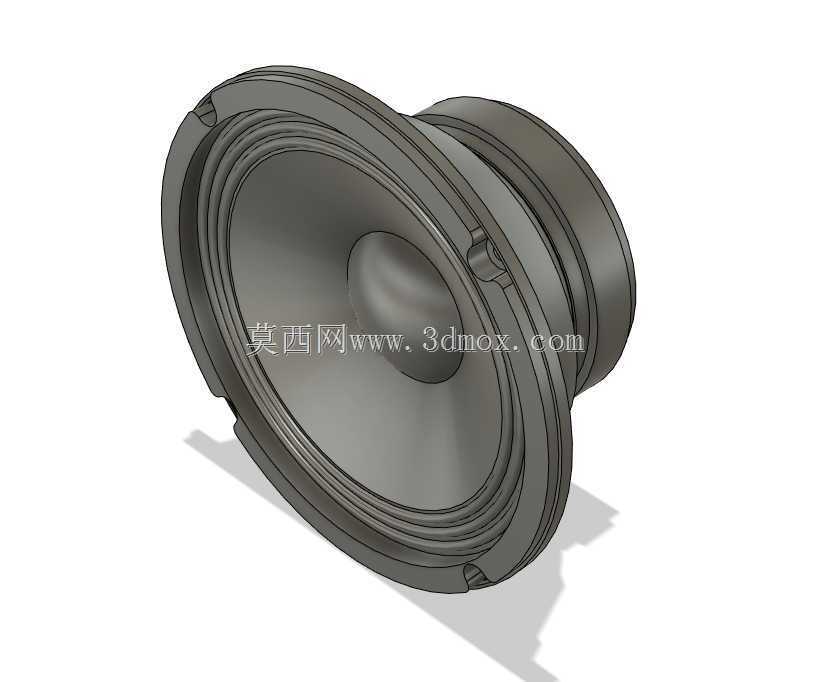

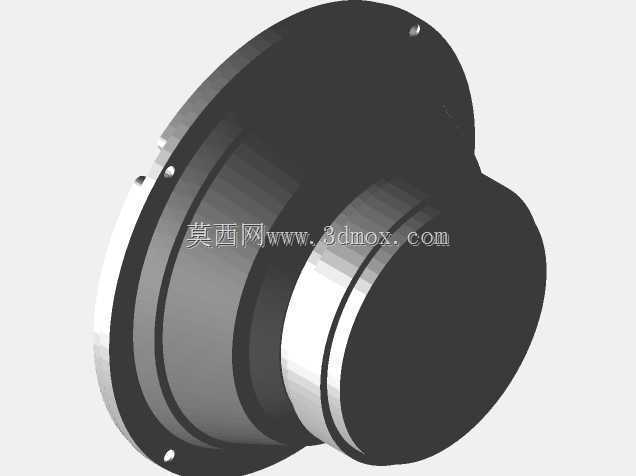

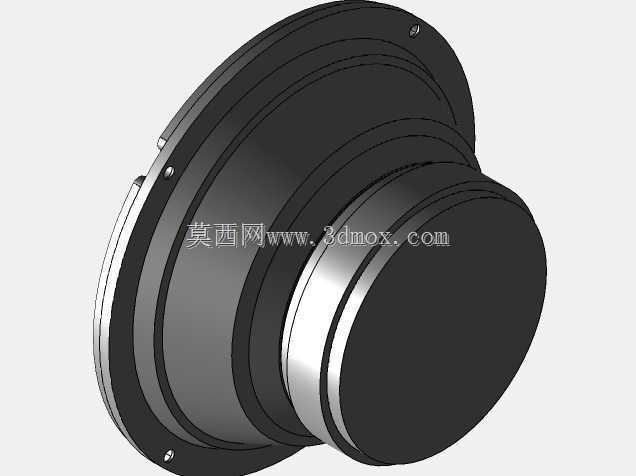

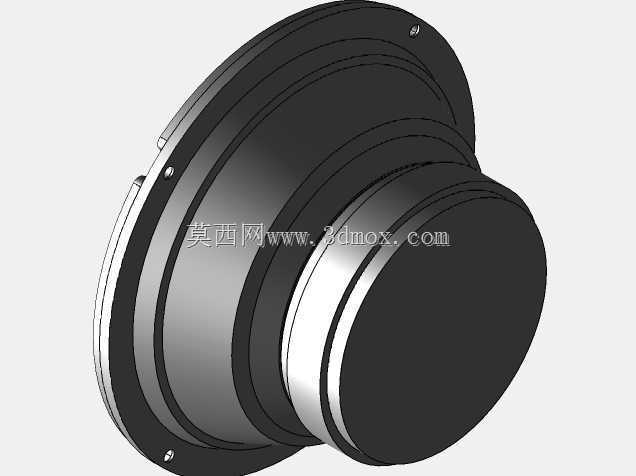

汽车音频用6.5英寸中音扬声器结构设计

　　车载音频系统的声场还原表现，很大程度上取决于中音扬声器的安装匹配度与结构合理性，本次建模的6.5英寸中音扬声器，正是面向汽车门板原位安装、定制化音响升级场景开发的专用单元，建模过程完全围绕实装边界展开，未做渲染类的外观美化处理，所有结构特征均服务于安装适配与功能实现。从实际装车场景来看，这类中音单元主要负责还原人声、乐器中频段的声音信号，是衔接高音头与低音单元的核心部件，多数乘用车型的门板预留安装位均为6.5英寸标准规格，因此建模时优先锁定了安装法兰的外径、安装孔位的分布间距、盆架深度这三个核心边界参数，避免出现模型与实车安装位干涉的问题。设计思路上完全遵循实装优先的原则，首先确定振膜的有效振动直径，在6.5英寸的总外径限制下，

　　将折环的宽度控制在合理区间，既保证振膜有足够的振动行程，又不会因为折环过宽压缩有效发声面积；振膜中心的防尘帽采用一体化弧面结构，既可以避免灰尘进入磁隙影响音圈运动，又能优化中频段的声波扩散特性，减少门板内部驻波对音质的影响。盆架部分采用了带加强筋的盆式结构，安装法兰边缘预留了均匀分布的安装卡扣位与螺丝过孔，既支持原车卡扣式无损安装，也支持后期改装时的螺丝固定方式；法兰背面设计了环形的密封胶条安装槽，装车时可以嵌入密封泡棉，隔绝门板内外的空气流通，避免声短路影响中频表现。磁路部分的结构完全按照常规中音单元的尺寸比例建模，后端的磁钢外径控制在盆架后端的容纳范围内，不会因为磁钢尺寸过大导致安装时碰到门板内部的玻璃升降器、防撞梁等结构；

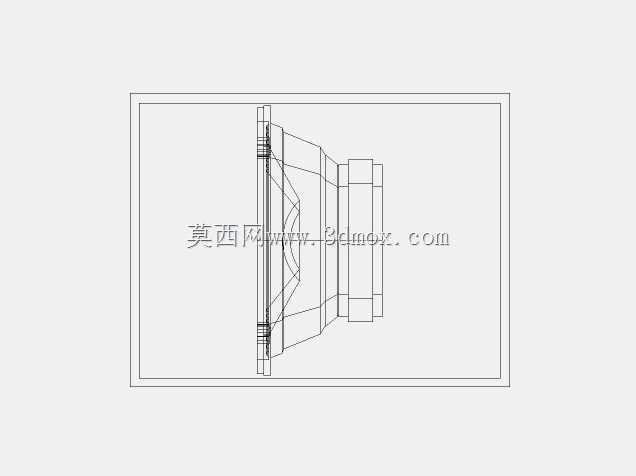

　　磁钢与盆架的连接位做了加厚处理，保证长期振动下结构不会出现松脱，音圈的行程预留了足够的冗余，满足大音量下的振动需求，不会出现打底失真的问题。建模过程中特意还原了折环的多层波纹结构，这部分结构直接决定了振膜的顺性，影响扬声器的谐振频率参数，波纹的弧度、厚度都按照实际产品的比例做了还原，没有做简化处理；弹波部分的结构也做了完整呈现，保证音圈始终保持在磁隙中心位置，不会出现偏磨问题。接线端子设置在盆架的侧后方，位置避开了安装法兰的固定位，装车后接线不会被挤压，端子的朝向也做了优化，方便从门板内侧穿线连接。从安装边界来看，整个扬声器的总深度控制在常规车型门板的容纳范围内，不需要对门板做额外的切割打磨，安装法兰的厚度与原车密封位的尺寸匹配，

　　安装后不会出现突出门板内饰或者凹陷过深的问题；所有外露的结构边缘都做了圆角处理，避免安装时划伤线束或者内饰板。这类模型主要用于车载音响改装的前期匹配验证、汽车门板内饰的结构设计校核，也可以作为电声类课程的结构参考样件，建模时保留了所有安装相关的结构特征，省略了对安装、结构强度无影响的外观纹理、商标标识等非功能性元素，方便使用者根据实际需求调整参数、匹配不同车型的安装位。
