小型挖掘机动臂斗杆工作装置结构设计

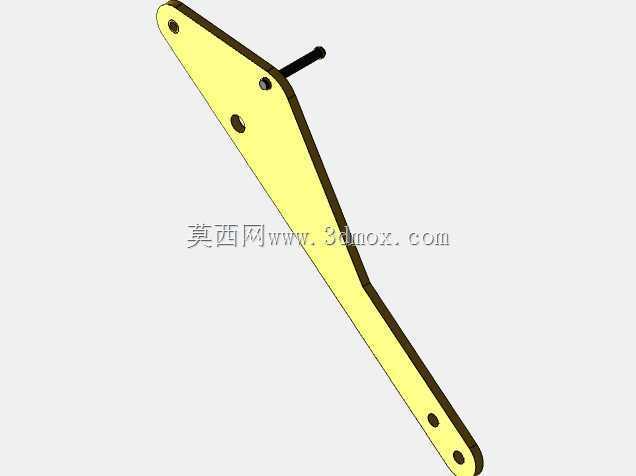

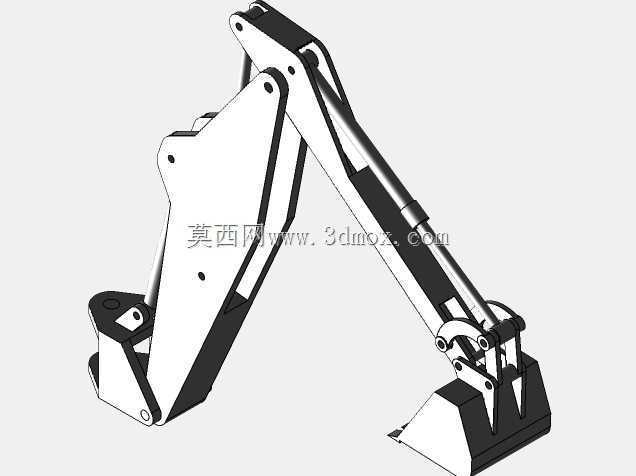

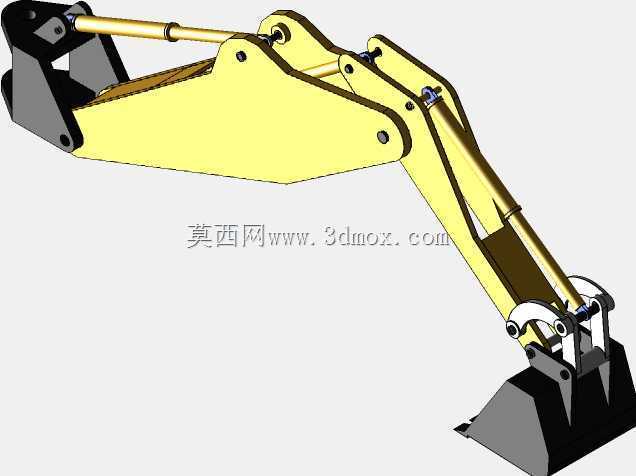

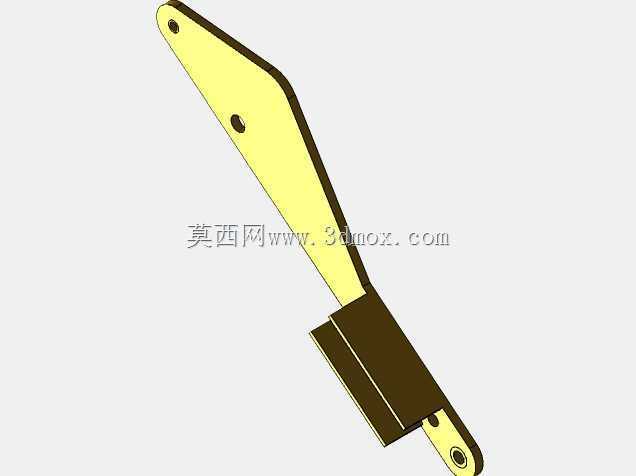

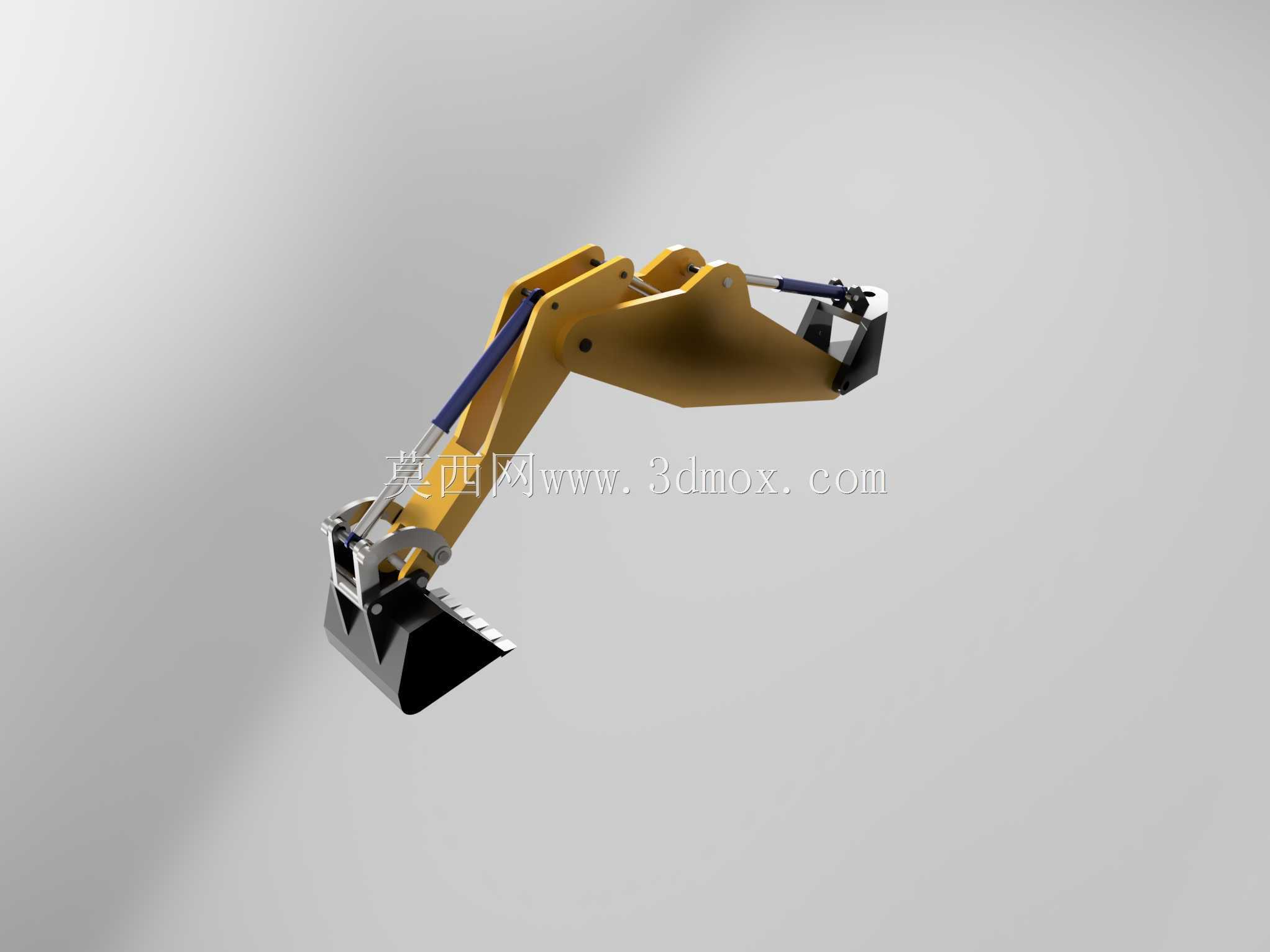

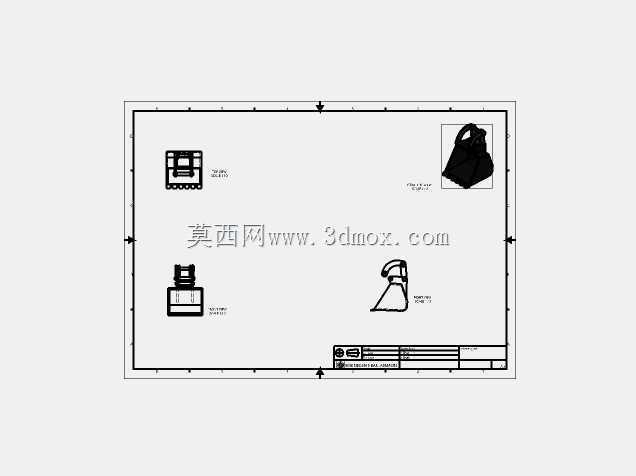

　　本次呈现的是小型挖掘设备的前端作业工作装置三维结构，整套机构围绕小型土方作业的灵活作业需求搭建，核心覆盖动臂、斗杆、铲斗以及配套的液压驱动杆件、铰接销轴结构，所有铰接点位的配合间隙、运动行程都经过实际作业工况的干涉校验，可直接用于小型挖掘设备的前端结构选型参考、作业动作仿真验证。

　　从实际应用场景来看，这类小型工作装置适配1.5-3吨级的微型挖掘主机，多用于城镇管网沟槽开挖、小区绿化土方整理、室内拆除作业、农田水利渠系修整等狭窄空间作业场景，相比大中型挖掘设备的工作装置，这套结构的回转半径更小，动臂可实现偏摆动作，能够贴近墙体、管线周边完成精细化作业，避免大尺寸结构在狭窄区域出现的作业盲区。实际作业过程中，斗杆的收放行程匹配铲斗的挖掘角度，可实现地面以下1.8-2.2米深度的挖掘作业，地面以上卸料高度可达2.3-2.6米，完全覆盖小型土方作业的常规作业范围，不会出现行程不足导致的反复移位问题。

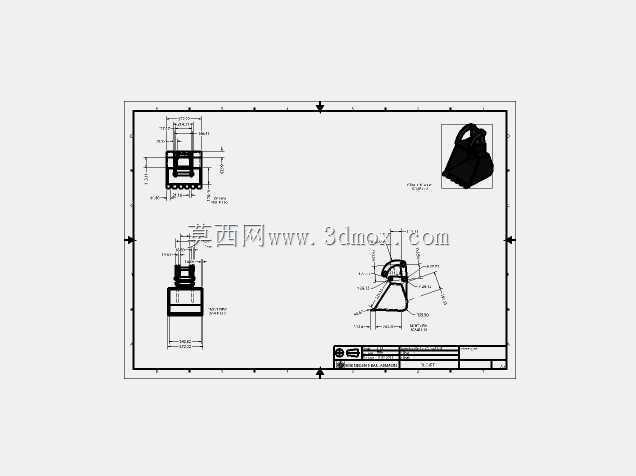

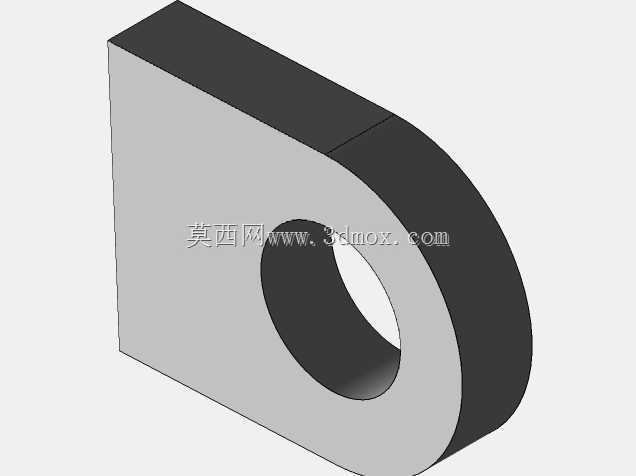

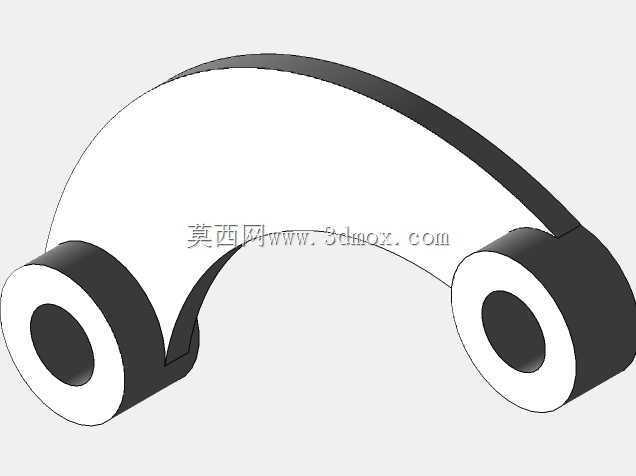

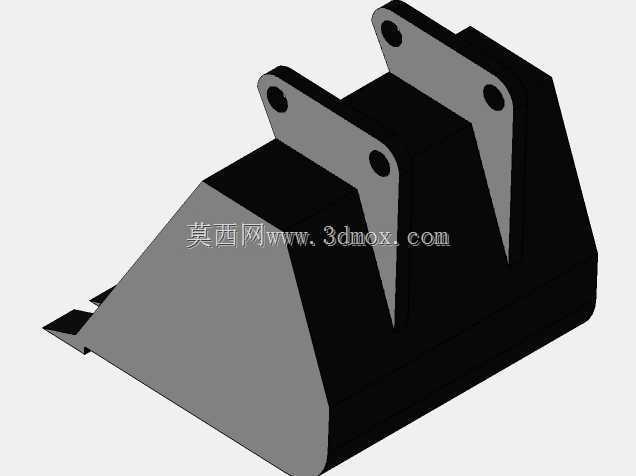

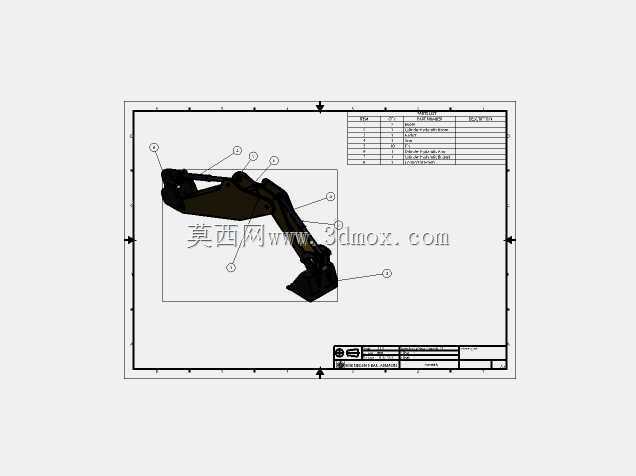

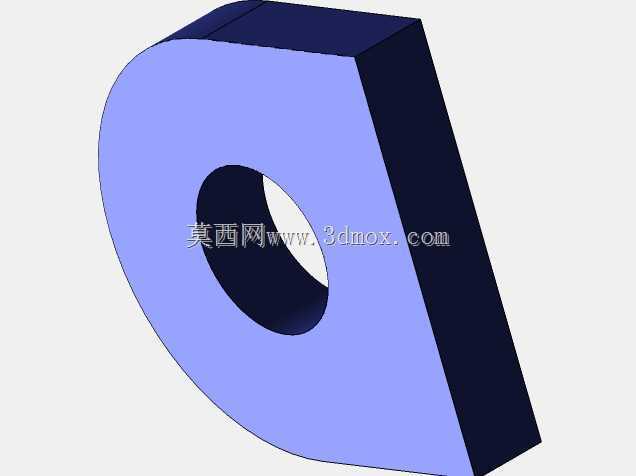

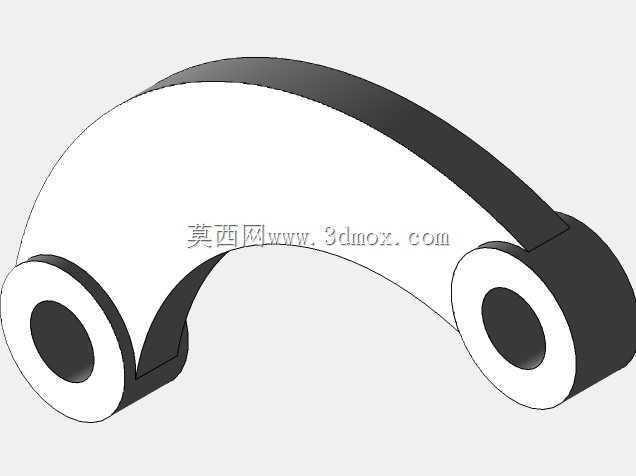

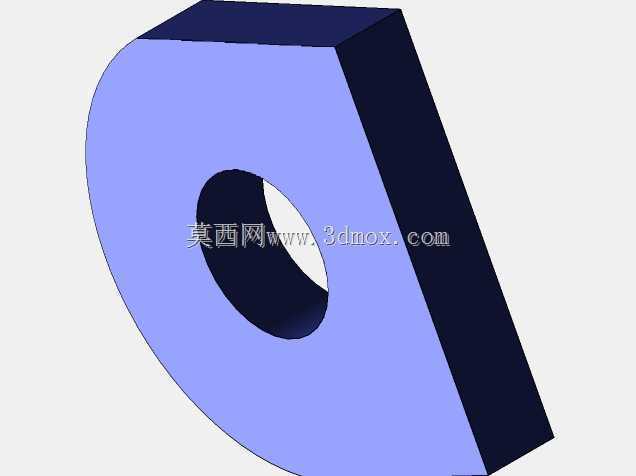

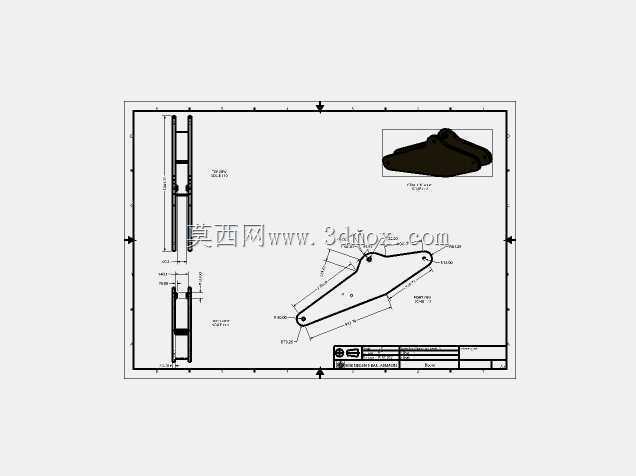

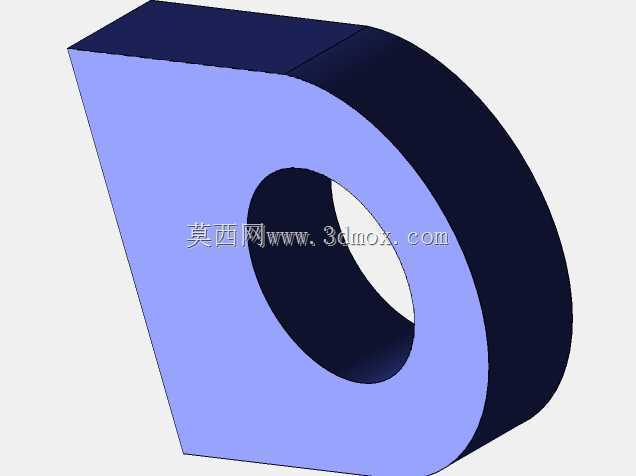

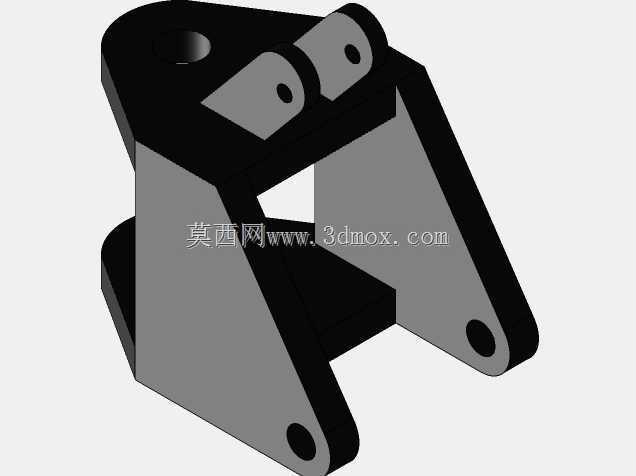

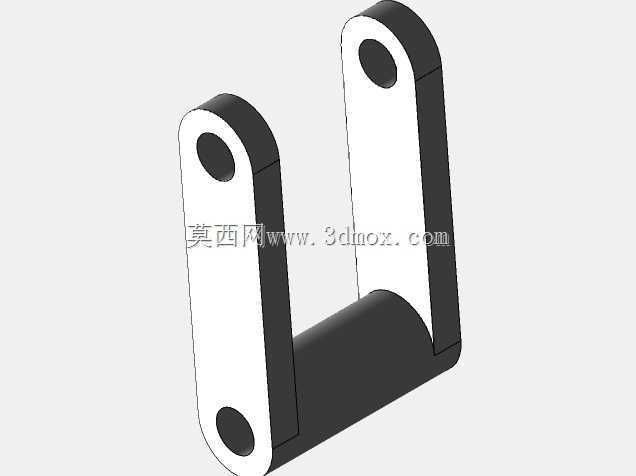

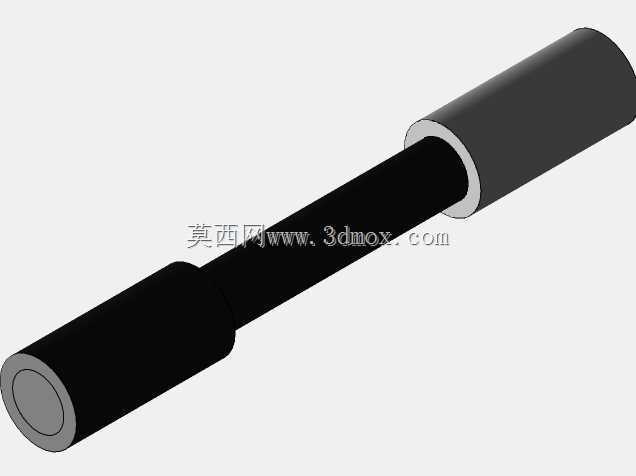

　　功能特性层面，整套工作装置的受力点位做了针对性的结构加强：动臂与主机连接的耳板位置、斗杆与动臂铰接的轴座位置、铲斗与连杆连接的斗耳位置，都根据挖掘工况的最大受力载荷做了壁厚加厚处理，避免偏载挖掘时出现结构开裂；配套的三组液压油缸分别对应动臂举升、斗杆收放、铲斗翻转动作，油缸的铰接点位经过运动学优化，在挖掘阻力最大的斗杆收放初始阶段，油缸的推力力臂处于最优区间，可在同等液压系统压力下输出更大的挖掘力，减少液压系统的溢流损耗。铲斗的斗齿采用可拆卸式结构，磨损后可单独更换斗齿，无需整体更换铲斗结构，降低后期维护成本，斗唇位置做了耐磨堆焊的预留结构，可根据作业磨损情况补焊耐磨层，延长铲斗的使用寿命。

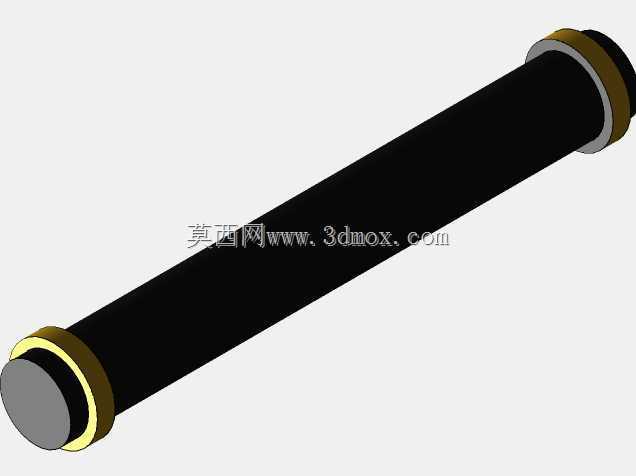

　　设计思路上，整套结构优先考虑小型设备的轻量化需求，在保证结构强度满足额定挖掘载荷的前提下，动臂和斗杆的主体采用箱型焊接结构，板材选用低合金高强度结构钢，在非主要受力区域做了减重孔设计，尽可能降低前端工作装置的整体重量，减少主机的配重负载，提升设备的作业稳定性。铰接销轴的配合选用间隙配合加防尘密封结构，可阻挡作业过程中的泥沙进入铰接面，减少销轴和轴套的磨损，所有铰接点位都预留了润滑脂注油通道，日常维护时可直接通过注油嘴加注润滑脂，无需拆解结构。液压管路的排布沿着动臂、斗杆的内侧走线，通过管卡固定在结构件的安装座上，避免作业过程中管路与土石方、周边障碍物发生剐蹭破损，管路的弯曲半径符合液压软管的最小弯曲要求，不会出现弯折导致的通流截面变小、管路寿命缩短问题。

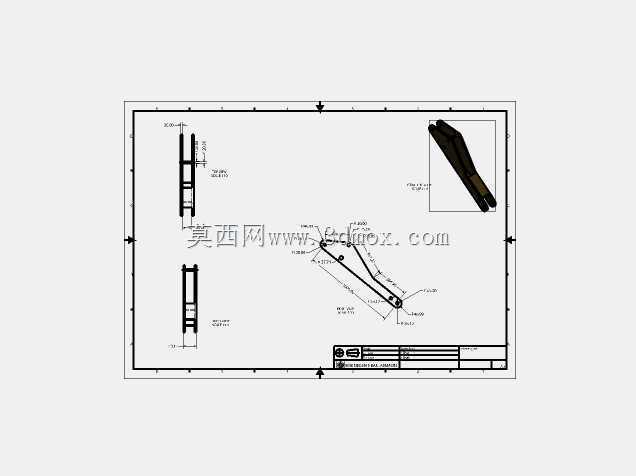

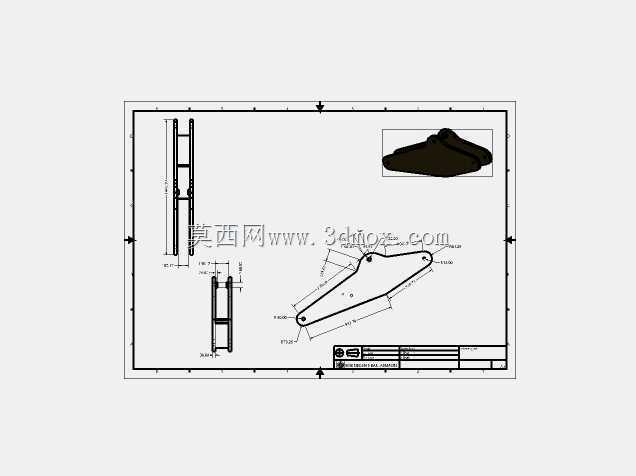

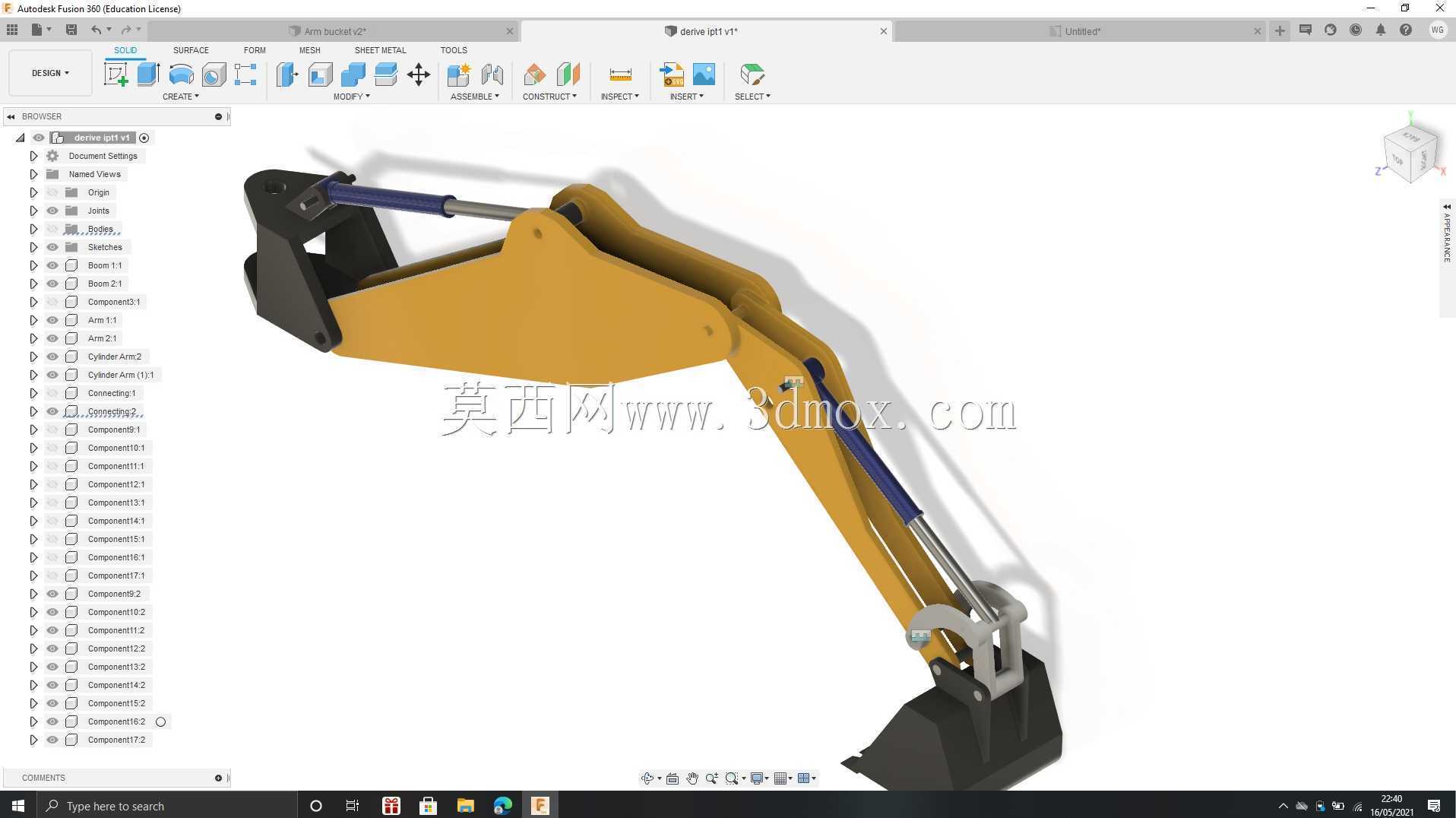

　　外形尺寸与安装边界方面，整套工作装置在完全收拢状态下的总长度为2.1米，最大外伸作业半径可达3.8米，动臂与主机连接的铰接座安装孔距为280毫米，适配同吨位级主机的前端安装法兰，无需额外做转接结构即可完成装配；液压油缸的进出油口采用标准公制细牙螺纹接口，可直接匹配主机液压系统的管路接头，减少现场改装的工作量。需要注意的是，安装时需校验动臂举升到最高位置时，与主机驾驶室、机罩的安全间隙，确保全行程动作过程中不会出现结构碰撞，铲斗在最大翻转角度时，斗齿与斗杆前端的最小间隙保留25毫米以上，避免作业过程中斗杆被铲斗磕碰。整套结构的运动仿真已完成全行程验证，所有动作无死点、无干涉，可直接导入主机装配体完成整体设备的匹配校验，也可作为小型属具改装的基础结构，在前端更换破碎锤、抓斗等属具时，只需更换铲斗连接端的连杆结构即可适配，具备较好的改装通用性。
