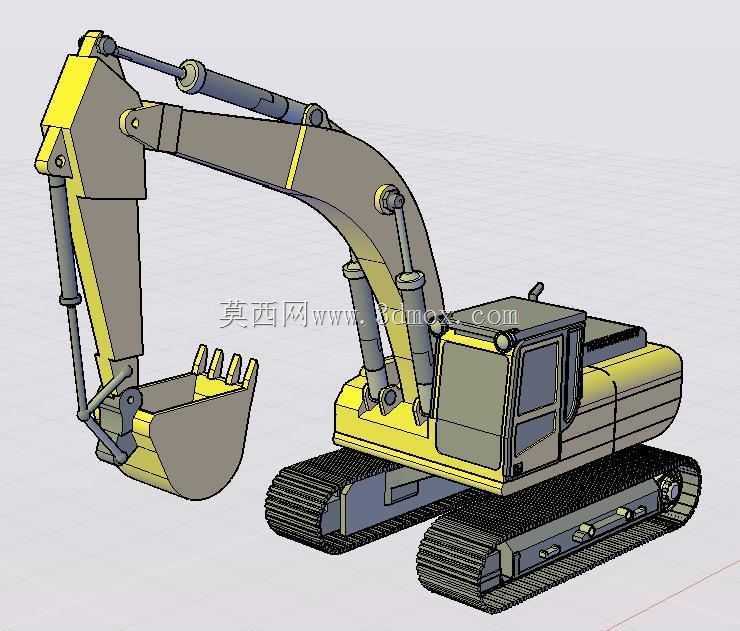

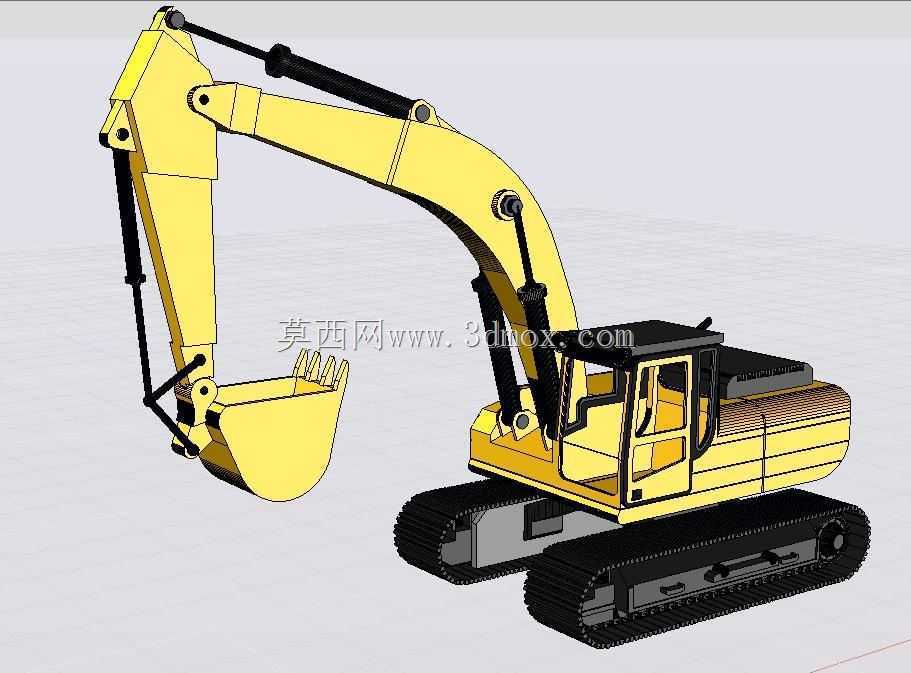

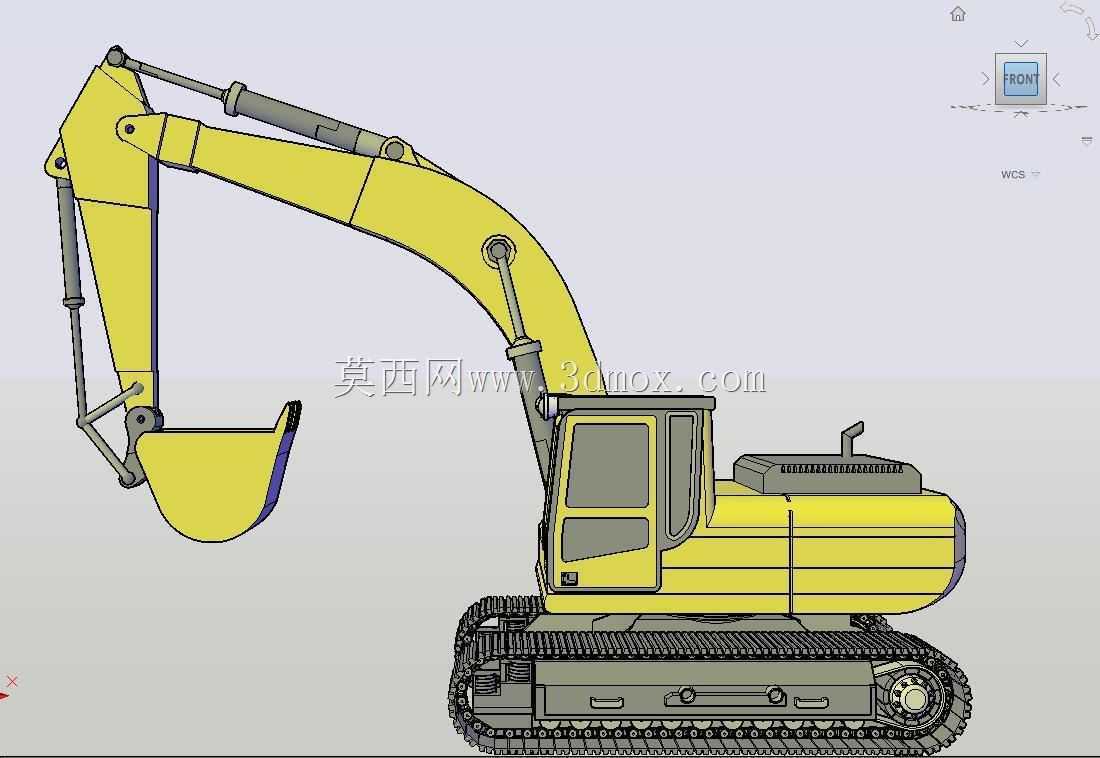

卡特履带式液压挖掘机整机结构设计

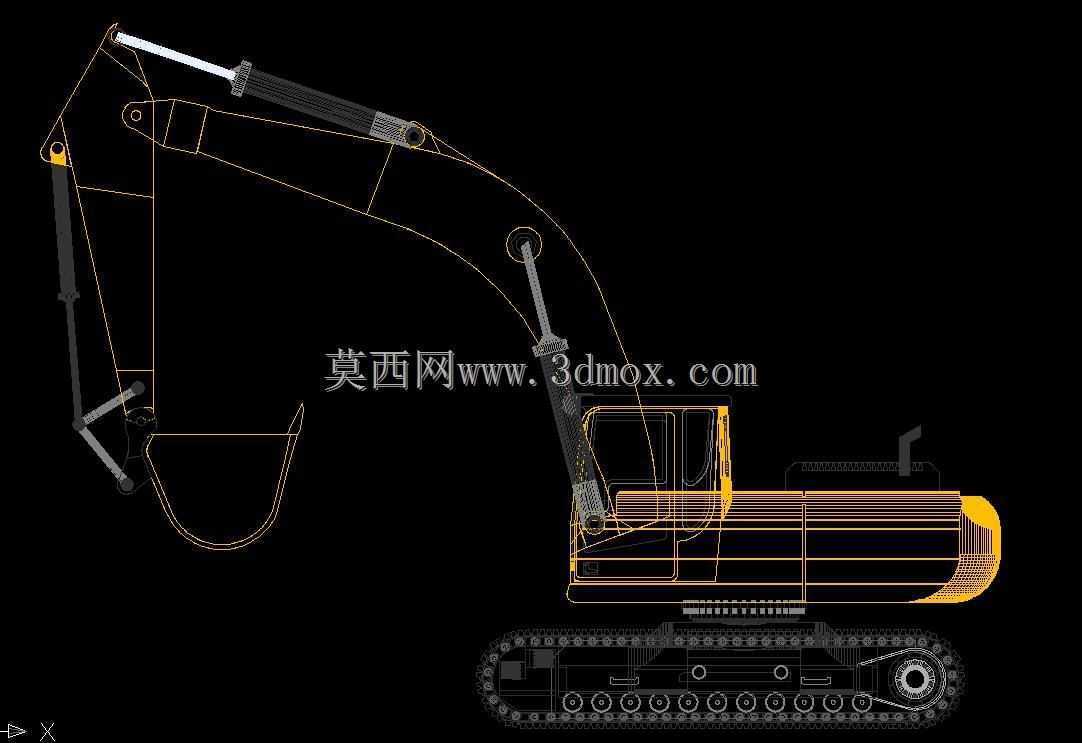

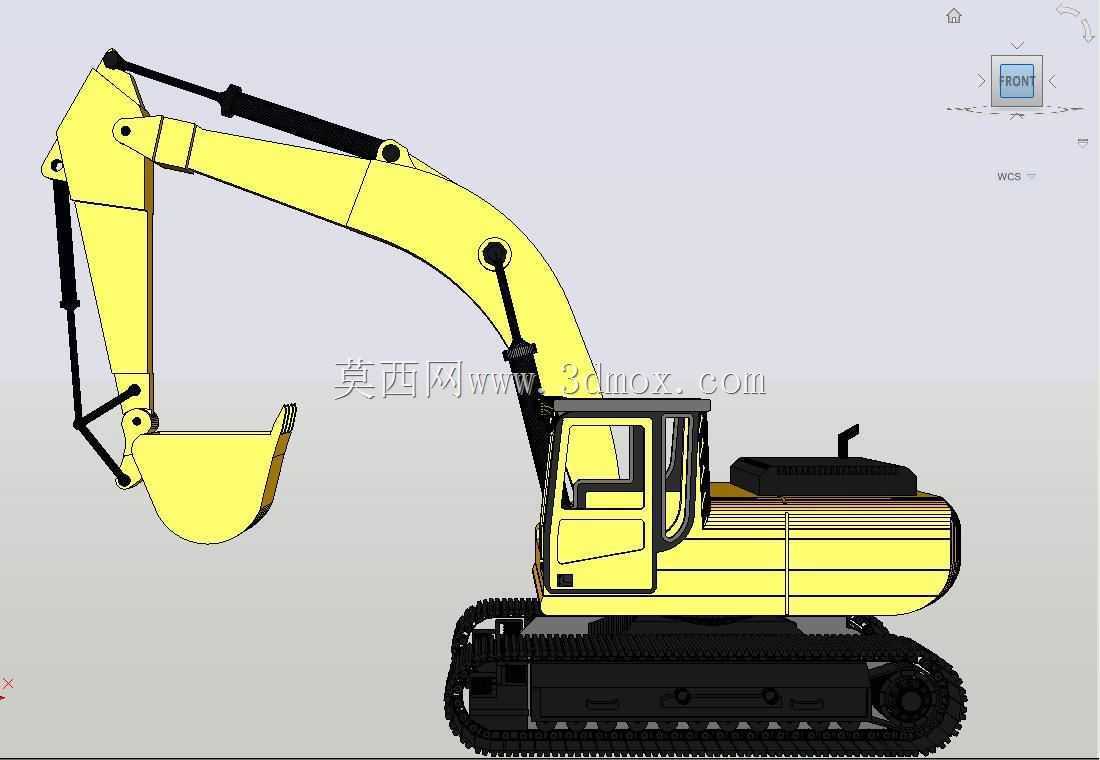

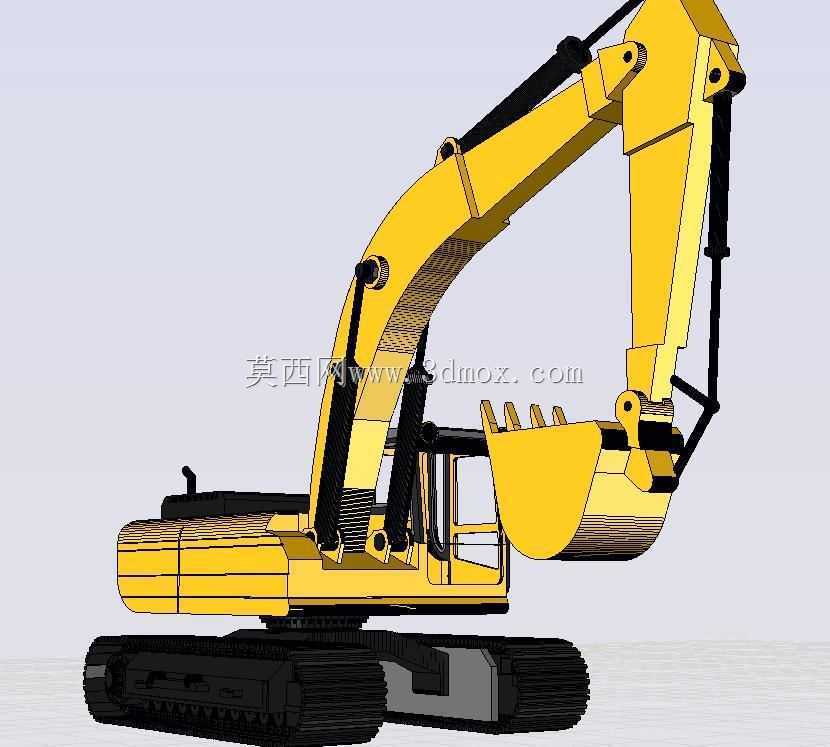

　　履带式液压挖掘机是土方施工作业中应用最广泛的工程装备之一，在矿山剥离、基坑开挖、场地平整、市政管线铺设、水利工程清淤等场景中承担核心作业角色，不同工况下可通过更换属具实现破碎、抓取、起重、夯实等拓展功能，是工程施工领域不可或缺的通用作业装备。本次设计的履带式挖掘机整机结构围绕常规20吨级土方作业工况展开，在设计阶段优先考虑作业覆盖范围与底盘稳定性的匹配关系，避免出现大臂伸展极限状态下整机倾翻的风险。工作装置采用反铲式结构布局，动臂、斗杆、铲斗的铰接点位置经过多轮迭代校核，动臂采用弯板箱型焊接结构，在保证抗弯截面模量的前提下尽可能降低结构自重，斗杆与铲斗的铰接处预留了属具更换的接口尺寸，可适配不同斗容的土方斗、

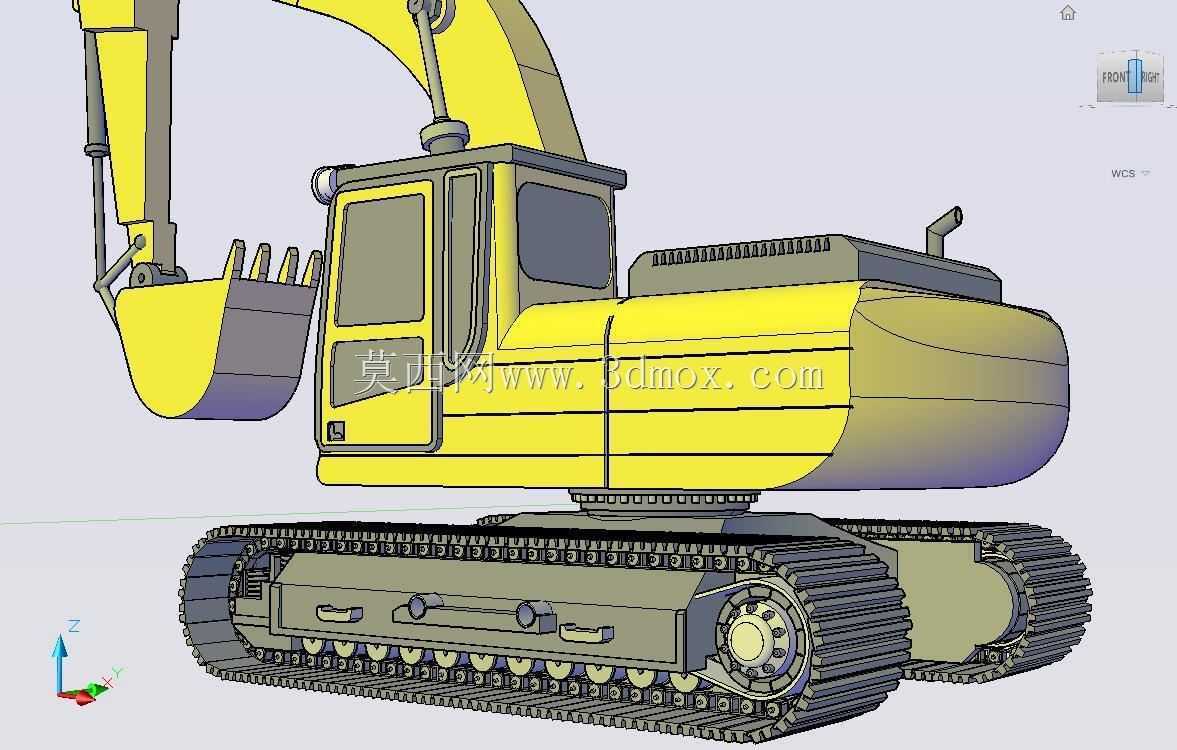

　　岩石斗以及液压破碎锤等附属作业装置，铰接销轴的配合公差选取基孔制间隙配合，保证铰接部位转动灵活的同时控制径向窜动量，避免作业过程中出现异常冲击磨损。液压管路沿动臂、斗杆的内侧腹板布置，管路固定卡箍的间距控制在合理范围，既避免作业过程中管路晃动磨损，也预留了管路随工作装置摆动的变形余量，防止管路反复弯折出现疲劳破损。底盘部分采用履带式行走结构，履带板选用三筋式土方履带，接地比压控制在适合松软场地作业的区间，避免在泥泞、砂土场地出现陷车问题，行走马达与终传动布置在履带架内侧，外侧预留了维护拆卸的操作空间，张紧装置采用液压张紧配合缓冲弹簧的结构，可在行走过程中吸收硬质障碍物带来的冲击，保护行走传动部件不受刚性冲击损坏。

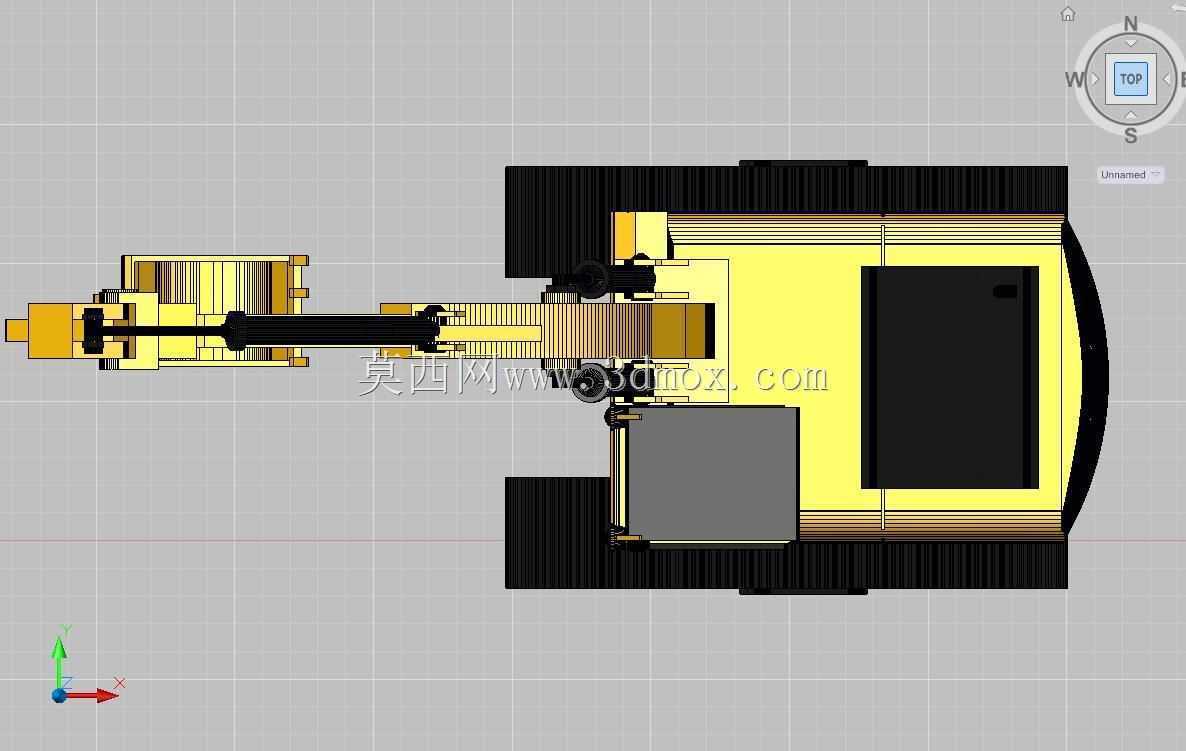

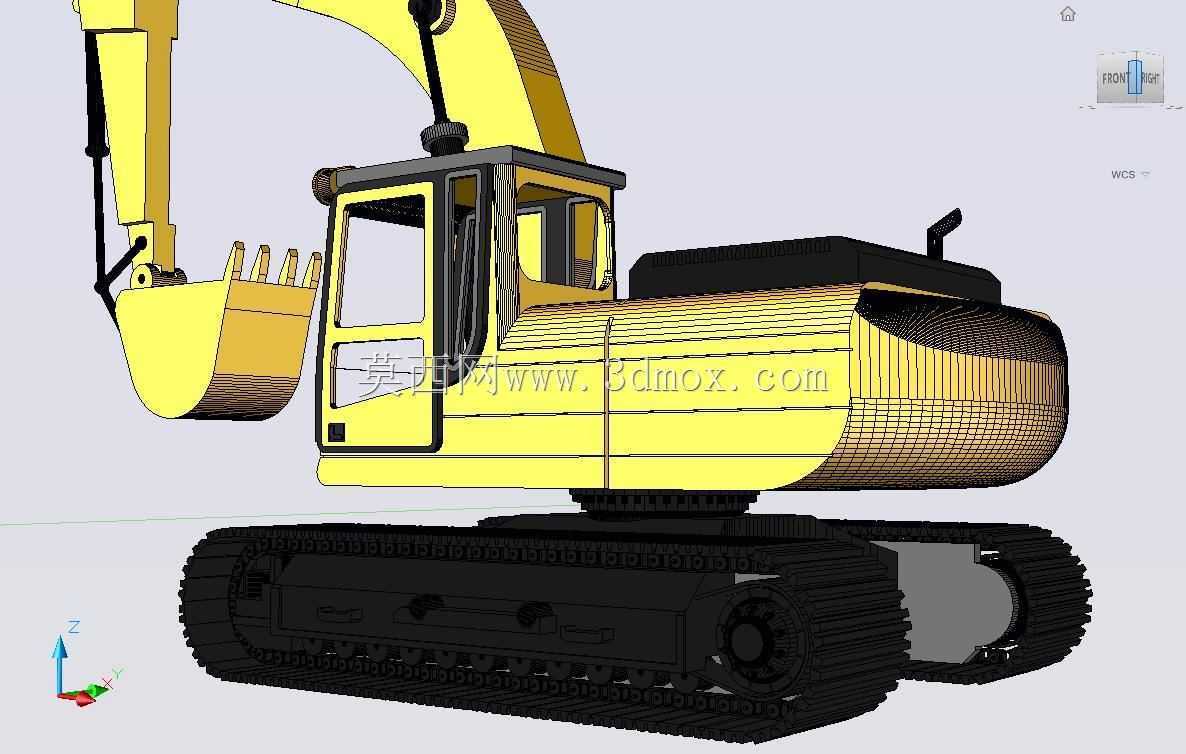

　　上部转台的布局围绕重心稳定展开，发动机、液压主泵、燃油箱、液压油箱的安装位置经过重心配平计算，保证转台360度回转时整机重心始终落在履带支撑边界范围内，回转支承采用交叉滚柱式结构，可同时承受轴向载荷、径向载荷与倾覆力矩，满足重载作业工况下的回转承载需求。驾驶室布置在转台左侧靠前位置，视野覆盖铲斗作业全范围与两侧履带行走区域，驾驶室底部设置减震缓冲装置，降低作业过程中振动传递到驾驶位的幅度，提升长时间作业的操作舒适度。设计过程中对所有结构件的焊缝位置做了应力集中规避处理，铰接部位的加强板采用圆弧过渡，避免直角焊缝带来的应力开裂风险，所有易损件的安装位置都预留了足够的拆装操作空间，方便日常维护保养时的部件更换。整机的作业半径、挖掘深度、

　　卸载高度参数都匹配常规市政与土方施工的通用需求，不需要额外改装即可适配绝大多数中小型工程的作业要求，各部件的安装边界都做了干涉校验，保证工作装置在全行程摆动过程中不会与转台、驾驶室、油箱等部件发生碰撞，液压系统的管路走向避开了高温部件区域，防止液压油长时间受高温影响出现性能劣化。
