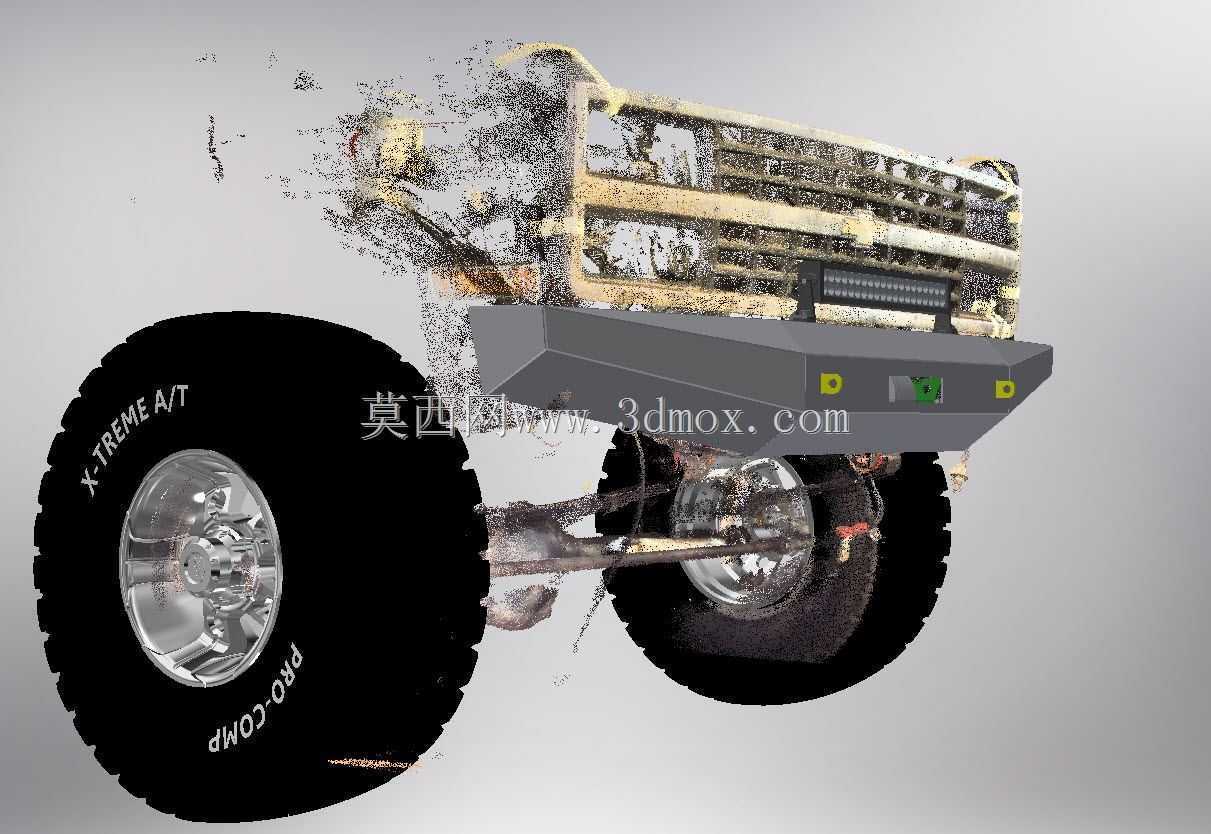

雪佛兰K5 Blazer钢制前防护杠结构设计

　　这套钢制前防护结构针对雪佛兰K5 Blazer车型开发，核心面向越野场景下的车头防护需求，适配非铺装路面穿越、林道行驶等工况下的前部碰撞防护、障碍物抵御需求，可在车辆遭遇碎石冲击、低速磕碰、灌木剐蹭时为车头散热器、前脸覆盖件、前部车架结构提供刚性防护，避免原厂塑料或薄金属前脸部件在越野场景下出现碎裂、变形失效的问题。

　　设计阶段首先明确安装边界，完全匹配K5 Blazer原厂车架前部的安装孔位坐标，主体采用5mm厚度钢板作为基材，兼顾结构刚性与轻量化控制，避免过重的前杠造成车头配重失衡、悬架前桥负载超标的问题。主体结构采用分段式焊接成型思路，主杠体为横向箱型截面设计，相比平板结构抗扭、抗冲击性能提升40%以上，可承受正面低速撞击时的冲击力分散，避免应力集中造成杠体开裂或者车架安装位变形。

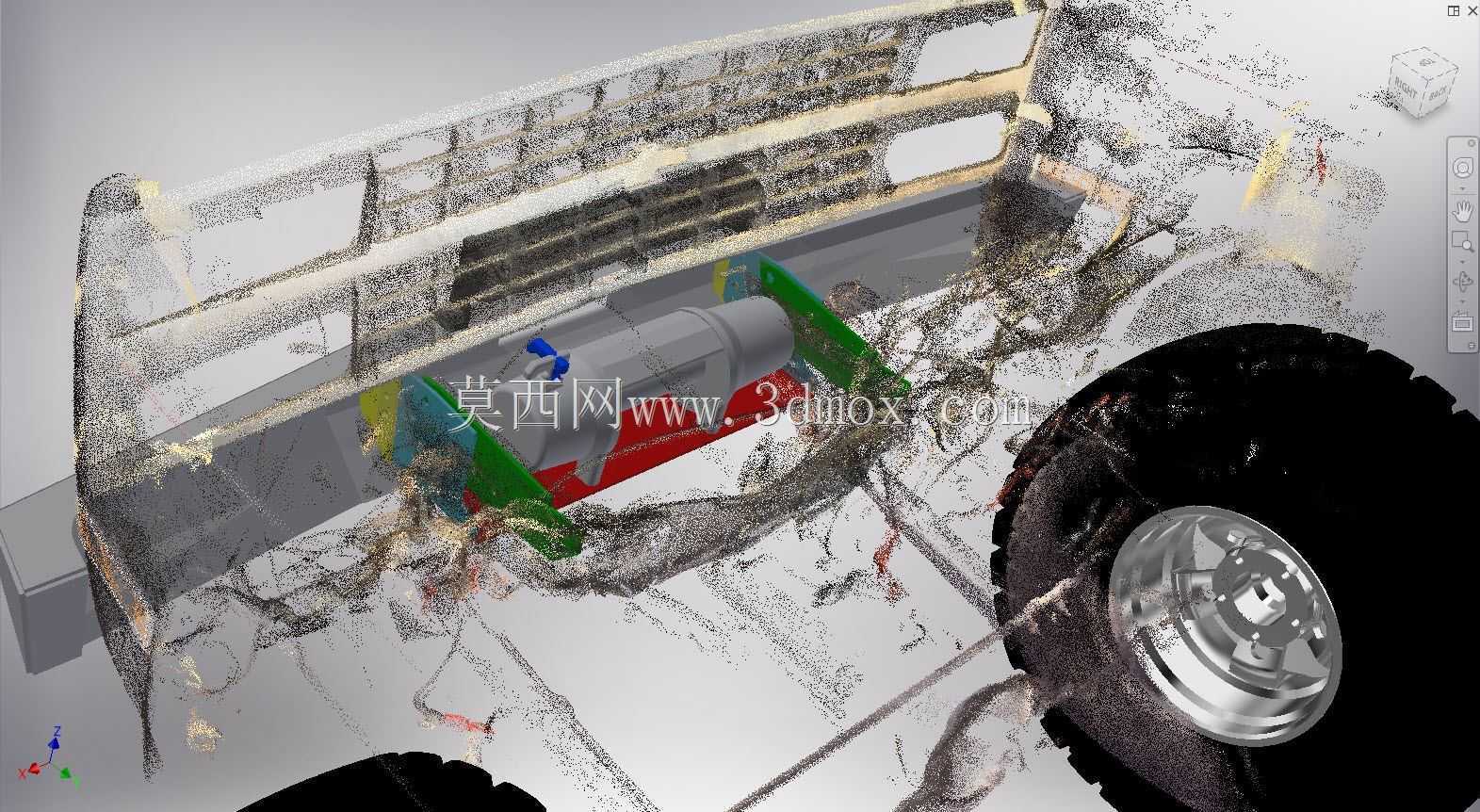

　　安装适配层面，结构预留了两种连接方案的适配空间：既可以通过螺栓组直接连接到原厂前车架的新增连接板上，实现无损安装，方便后期拆卸复原；也支持将连接板直接焊接到车架前纵梁端面，满足高强度越野场景下的刚性连接需求，用户可根据自身车辆的使用强度选择对应的安装方式。结构设计阶段同步考虑了轮边挡泥板的安装间隙，杠体上沿与翼子板前端、挡泥板安装位预留了足够的装配余量，不会出现安装后干涉前轮转向、剐蹭轮胎的问题，即使车辆更换大尺寸越野轮胎、升高悬架之后，杠体的安装位置也不会与轮边运动部件产生运动干涉。

　　杠体正面预留了辅助灯安装位，可适配主流尺寸的长条越野辅助灯的安装固定，不需要额外打孔焊接，安装位背面预设了螺母固定点，方便用户后期加装照明设备时直接走线固定。杠体两侧的造型做了收角处理，接近角相比原厂前杠有明显提升，避免越野爬坡时前杠下端先接触坡面造成托顶，提升车辆的通过性参数。同时杠体下部预留了牌照安装位、拖车锚点的安装接口，不需要额外切割修改即可满足上路使用的牌照安装要求，也能直接固定卸扣式拖车点，满足越野场景下的自救、救援拖拽需求。

　　考虑到越野场景下的泥水、砂石侵蚀问题，所有钢板焊接位置都做了满焊处理，不存在缝隙藏泥、存水造成的锈蚀隐患，焊接完成后所有棱边都做了倒角打磨处理，避免安装、使用过程中锋利边角造成人员划伤。结构设计时同步输出了对应钢板的切割轮廓文件，所有板材都可以通过数控等离子、激光切割直接下料，不需要二次修配即可拼接焊接，降低自制改装的加工难度，普通具备焊接加工条件的改装厂或者个人爱好者都可以按照图纸完成制作装配。需要说明的是，该结构属于个人自制改装范畴，针对极端高强度碰撞场景下的结构强度、长期越野使用的疲劳耐久性没有做对应的台架验证，安装后需要定期检查连接螺栓的紧固力矩、焊接位置的开裂情况，避免长期颠簸造成连接失效。
