六回路刀片式汽车保险丝座结构设计

　　车载低压配电回路里，多回路保险丝座是分路保护的核心承载部件，这款六回路刀片保险丝座，主要适配12V车载电气系统的分路过载、短路防护需求，常见于乘用车辆、改装房车、工程作业车辆的座舱配电、附加电气改装场景，用来给车载影音、辅助照明、电控附件、外接取电设备等不同功率的支路做独立熔断保护，避免单一支路故障波及整车供电回路。

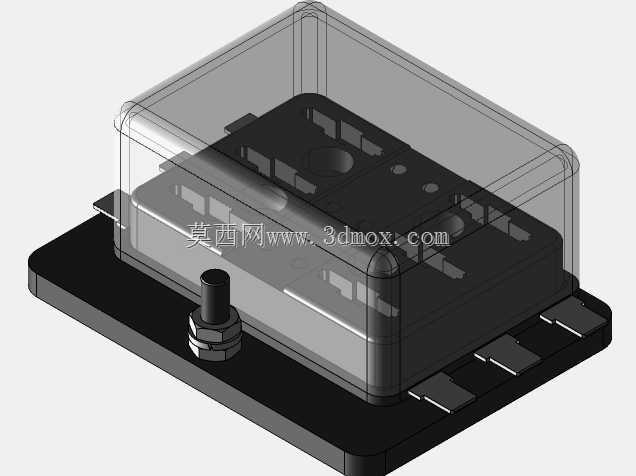

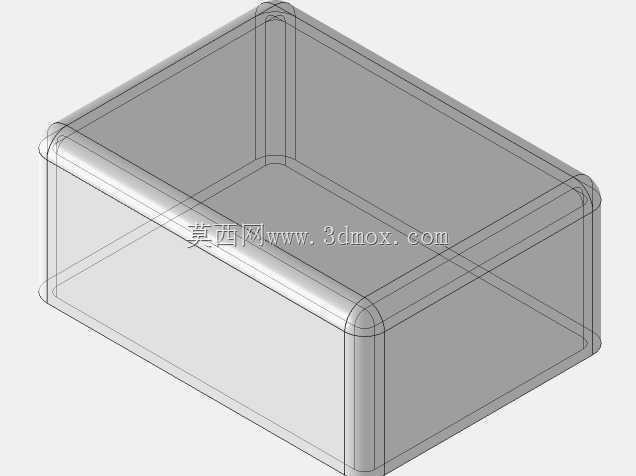

　　从实际装车使用的角度看，这类保险丝座的设计首先要考虑安装边界的适配性，底座采用平板式安装结构，底部预留的插片式接线端子直接对应车身线束的接插端，不需要额外做转接焊接，能减少现场装配的工序耗时；侧面预留的穿线锁紧接头，用来固定进线端的主供电线缆，避免车辆行驶过程中线缆拉扯导致端子松脱、接触不良的问题，锁紧接头的密封结构还能阻挡日常行车过程中的溅水、灰尘进入座体内部，降低触点氧化、短路的风险。上盖采用半透明的防护结构，不需要拆开上盖就能直接观察内部每个保险丝的通断状态，日常检修排查故障的时候，能快速定位熔断的回路，不用逐个拆检，大幅提升售后维保的效率；上盖和底座之间采用卡扣式配合，扣合后有足够的压紧力，车辆行驶在颠簸路面时也不会出现松脱异响，同时能避免金属碎屑、杂物掉落造成的回路短接问题。

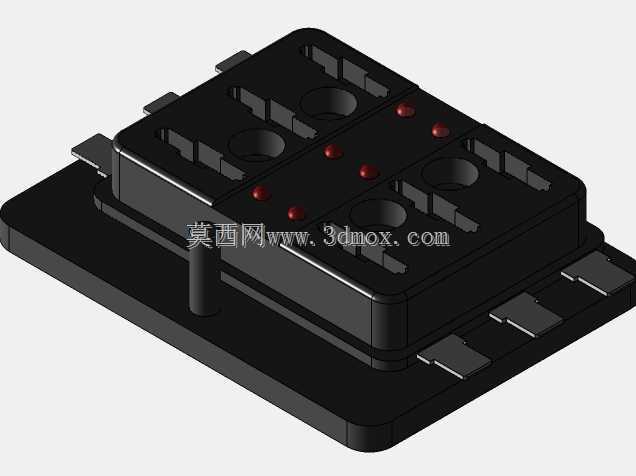

　　设计过程中，内部的保险丝安装位严格对应标准刀片保险丝的外形尺寸，六个安装位呈平行排布，每个回路的接线端子之间预留了足够的电气间隙，满足12V低压系统的爬电距离要求，避免相邻回路之间出现拉弧、串电的问题；底座的绝缘基座采用耐温、阻燃的工程塑料材质，能承受保险丝熔断瞬间的高温冲击，也能耐受车载环境下-40℃到85℃的温度循环，不会因为长期高低温交替出现材质脆化、绝缘性能下降的问题。每个安装位的触点采用弹性铜片结构，能保证刀片保险丝插入后有足够的接触压力，降低接触电阻，避免大电流通过时触点发热烧蚀，延长部件的使用寿命。

　　从安装尺寸来看，整体的方形底座轮廓能适配常见的车载配电安装位，底部的固定结构可以采用螺丝固定或者背胶固定两种方式，适配不同的安装场景，不管是仪表台内部的隐藏安装，还是发动机舱周边的防护安装，都能找到合适的固定位置；整体的高度控制在合理范围内，不会占用过多的安装空间，即使在走线密集的座舱线束区域，也能顺利完成布置，不会和周边的线束、内饰件产生干涉。

　　实际使用中，这类六回路的保险丝座相比单路保险丝座，能把多个分散的保护回路集成在一个座体里，减少配电部分的零散部件，让整车线束的排布更加规整，也能减少线路接点的数量，降低线路故障的概率；每个回路独立承载对应的支路电流，不同颜色标识的保险丝可以对应不同的电流等级，安装时可以根据每个支路的负载功率匹配对应的保险丝，实现精准的过载保护，当某一个支路出现电流过载、线路短路的时候，对应回路的保险丝会快速熔断，切断该支路的供电，既不会影响其他回路的正常工作，也能避免线路过热引发的安全隐患。

　　建模过程中重点还原了座体的装配关系，包括上盖和底座的配合间隙、接线端子的伸出长度、锁紧接头的安装位置、内部保险丝卡槽的定位尺寸，所有尺寸都参考实际量产部件的通用规格做了还原，能直接用来做车载配电系统的布局验证、安装干涉检查，也可以作为改装配件选型的三维参考，帮助设计人员提前确认安装空间、走线方向，减少实际装车时的适配问题。
