HiluxD4D车型集水坑防护结构设计

　　在越野车型的底盘防护设计中，集水坑区域的防护一直是容易被忽略却直接影响车辆复杂路况通行能力的关键环节，尤其是针对Hilux D4D这类常被用于非铺装路面、野外作业场景的皮卡车型，底盘集水坑位置如果缺乏有效防护，行驶过程中飞溅的碎石、裹挟的泥沙、低洼路段的积水冲击都可能侵入相关区域，长期积累会造成部件腐蚀、管路磕碰损伤，甚至在极端越野场景下被凸起的硬物直接顶碰造成结构损坏。这款防护装置的设计完全围绕Hilux D4D底盘集水坑的实际安装边界展开，建模阶段先通过实车底盘点云数据提取安装点位的坐标参数，确定防护件的整体轮廓完全贴合底盘原有钣金的弧度，不会超出底盘最低离地间隙的边界，避免因为加装防护件反而降低车辆的通过角，

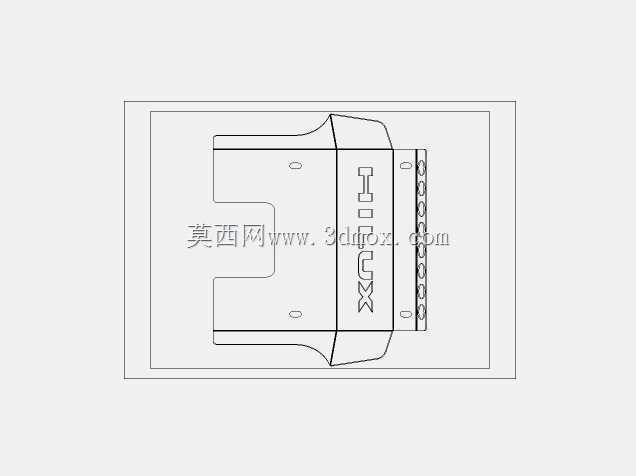

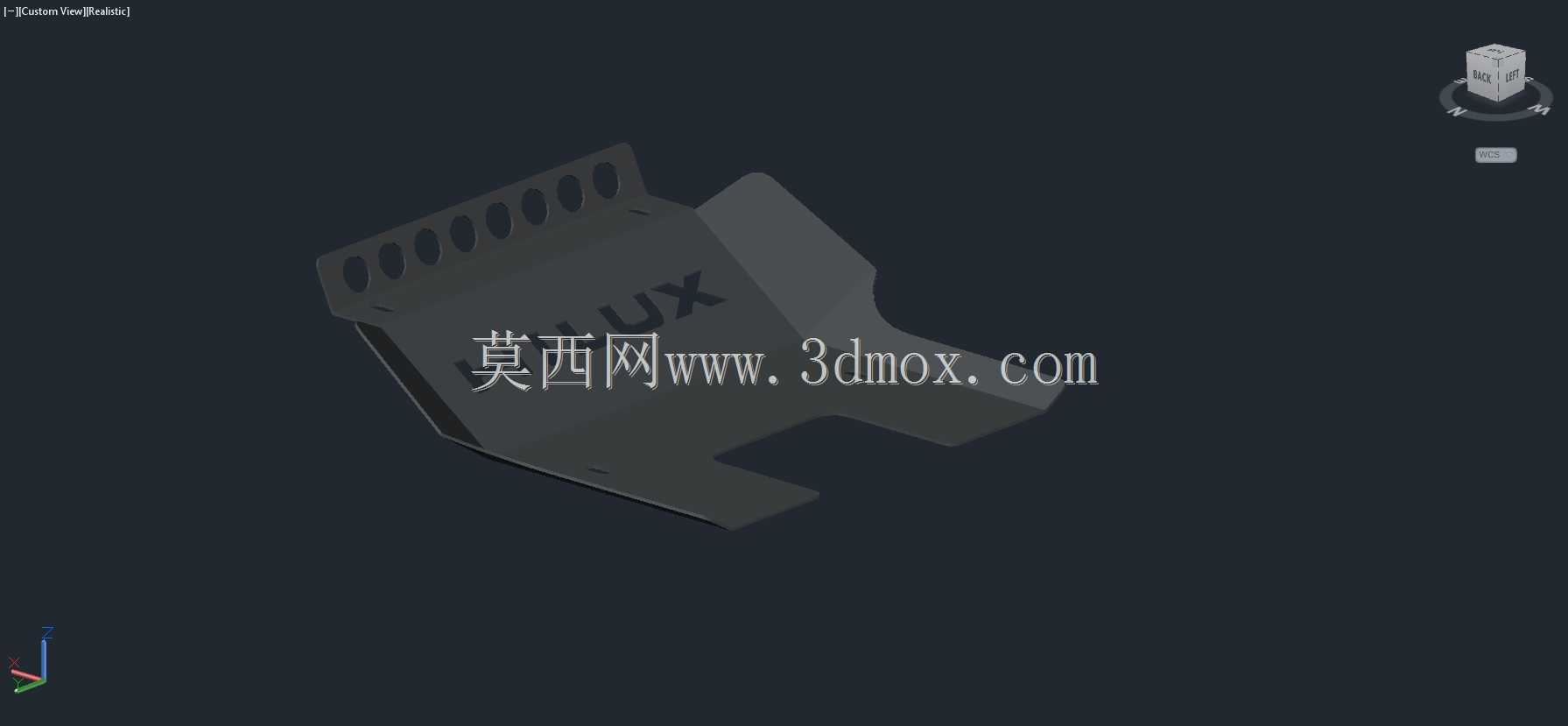

　　这也是很多后市场防护配件容易出现的设计失误——一味追求防护面积忽略了安装后的通过性影响。从结构形态来看，防护件采用一体冲压弯折的成型思路，主体板面设置了多道纵向的加强筋结构，不需要额外增加板材厚度就能大幅提升整体抗冲击刚度，板面预留的长条形镂空孔位并非装饰设计，一方面是为了减少防护件自身重量，降低簧下质量的额外负担，另一方面是在车辆涉水行驶时，能够让冲击到板面的水流快速从孔位泄出，减少水流对防护件的整体冲击力，避免高速涉水时防护件被水流冲脱变形。安装点位的设计完全匹配原车底盘预留的螺栓孔位，不需要在原有底盘钣金上额外打孔，所有安装耳位的弯折角度都经过反复校核，确保安装时能够与原车安装面完全贴合，不会出现安装应力集中的问题，

　　每个安装孔位都预留了微小的调节余量，抵消钣金加工和安装过程中产生的尺寸公差，避免出现孔位对不上无法安装的情况。防护件的边缘位置都做了向内的卷边处理，一方面是消除板材切割后的锐边，避免安装和后续维护过程中划伤维修人员，另一方面卷边结构也能进一步提升防护件边缘的结构强度，防止边缘受到硬物磕碰时出现卷边变形。在实际应用场景中，这款防护件能够覆盖集水坑区域的所有外露部件，当车辆在碎石路面行驶时，轮胎带起的高速飞溅碎石会被防护板完全遮挡，不会直接撞击到集水坑相关的管路和壳体；在泥泞路段行驶时，大部分泥沙会被防护板阻挡，减少泥沙在集水坑区域的堆积，降低后续清理维护的难度；在通过有凸起硬物的交叉轴路段时，即使底盘出现托底情况，

　　防护板会先于集水坑部件接触硬物，通过自身的结构强度分散冲击力，避免核心部件直接受撞损坏。设计过程中还特意考虑了散热需求，防护板与被保护部件之间预留了足够的间隙，不会因为完全覆盖导致部件散热不畅，镂空孔位的排布也兼顾了空气流通的需求，车辆行驶过程中气流能够通过孔位在防护板与部件之间形成流通通道，带走部件工作产生的热量，不会因为加装防护出现过热问题。从安装边界来看，防护件的整体宽度不超过底盘两侧纵梁的内侧距离，长度方向完全覆盖集水坑的前后易损区域，不会与周边的悬挂部件、排气部件产生运动干涉，在悬挂全行程压缩、排气系统热胀冷缩的极限状态下，都能保持足够的安全间隙，不会出现行驶过程中防护件与周边部件摩擦产生异响的问题。板材的选型上兼顾了强度和重量的平衡，既不会因为板材过薄导致抗冲击能力不足，也不会因为板材过厚增加过多的整车重量，弯折处的圆角半径经过优化，避免应力集中导致弯折位置在长期受振后出现疲劳开裂，所有的棱角位置都做了圆弧过渡，减少应力集中点的存在，提升结构的抗疲劳性能。
