车用LPG燃气系统兰迪伦佐控制单元

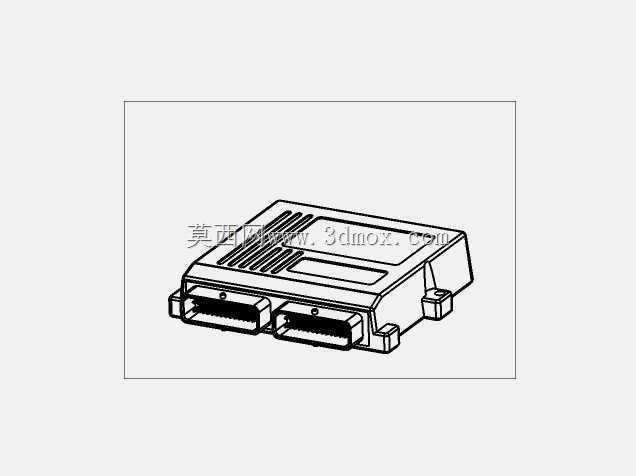

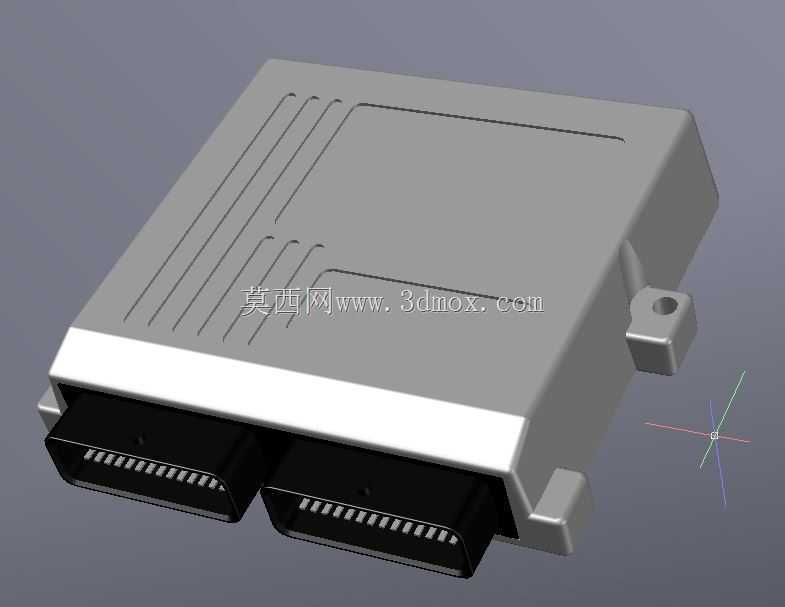

　　在车用液化石油气燃气改装领域，这套控制单元是整套燃气供给系统的核心决策部件，主要匹配Landi Renzo Omegas系列燃气喷射方案，适配多点电喷燃油车型的燃气改装场景，负责协调燃气喷射量、点火提前角修正、油气切换逻辑等核心控制动作，替代原车燃油控制信号的中转与修正，保证车辆在燃用LPG时的动力输出稳定性与排放合规性。从结构设计来看，该控制单元采用压铸铝合金上壳体搭配工程塑料下接插端的组合结构，上壳体表面设计有多条平行的散热凸筋，既可以提升壳体的结构刚性，避免车辆行驶过程中的振动导致壳体变形，又能增大散热面积，将内部PCB板工作产生的热量快速导出，适配发动机舱内-40℃到125℃的宽温工作环境。壳体侧边设计有带安装孔的固定支耳，

　　支耳孔位为标准M6安装尺寸，安装时可以通过螺栓直接固定在发动机舱内的车身钣金支架上，安装边界需要预留至少15mm的周边间隙，避免接插件插拔时与周边管线、部件产生干涉，整体外形尺寸控制在180mm×140mm×45mm区间，属于紧凑型车载电控单元尺寸规格，适配绝大多数家用轿车的发动机舱安装空间。接插端采用两个双排针脚的汽车级防水接插件，针脚定义涵盖电源输入、曲轴位置信号采集、氧传感器信号采集、燃气喷轨驱动、点火信号输出、油气切换开关信号、温度压力传感器信号等通道，接插件边缘设计有楔形导向结构，装配时可以避免插反，接插到位后自带锁止结构，防止车辆振动导致接插件松脱，接插件端面采用硅橡胶密封圈，满足IP65级防水防尘要求，

　　可抵御发动机舱内的泥水飞溅、灰尘侵入。内部PCB板采用贴片元器件布局，核心控制芯片周边设计有独立的电源滤波电路，避免车辆启动时的电压波动、点火系统的电磁干扰导致控制单元运行异常，所有大电流驱动回路都设计有续流保护电路，防止感性负载断开时的反向电动势击穿元器件。从实际应用逻辑来看，该控制单元在车辆启动时会默认先以燃油模式启动，待发动机水温、燃气压力达到设定阈值后自动切换到燃气模式，当燃气储量不足时会自动切回燃油模式并提示驾驶员，整个切换过程的燃油修正、喷射脉宽匹配都由控制单元内部预设的MAP图完成，不需要驾驶员额外操作。在进行三维建模时，需要重点还原壳体的散热筋拔模角度，通常这类压铸壳体的拔模角度控制在1.5°到2°之间，

　　保证压铸生产时的脱模顺畅性，固定支耳的位置需要与整车安装点的坐标严格对齐，接插件的针脚位置、导向槽尺寸需要符合汽车接插件的行业标准，避免后续生产装配时出现接插件不匹配的问题。壳体的壁厚设计保持均匀，基本壁厚控制在2.5mm左右，支耳位置做局部加厚到4mm，避免安装螺栓拧紧时出现支耳开裂的问题，上下壳体的配合面设计有0.8mm的止口结构，既可以提升装配时的定位精度，又能配合密封圈提升整体的防水性能。在整车布置时，该控制单元需要尽量远离排气歧管等高温部件，安装位置的环境温度不能超过125℃，同时要避免安装在积水低洼位置，虽然接插件具备防水能力，但长时间浸泡在积水中仍会导致针脚腐蚀，接插件出线端需要预留至少100mm的线束弯曲半径，避免线束弯折过度导致内部线芯断裂。
