多格连体塑料收纳托盘结构设计

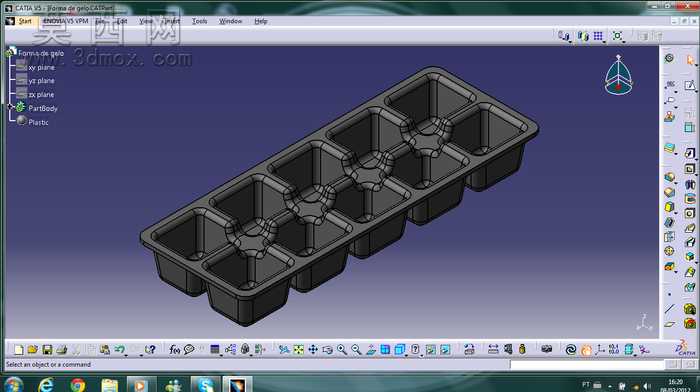

本作品采用CATIA三维建模环境完成全参数化结构设计，整体为长条形连体多格托盘构型，建模过程中首先以基准平面搭建草绘坐标系，通过凸台拉伸命令生成托盘整体基体轮廓，再通过凹槽切除命令逐个分割出独立的置物型腔，型腔采用等距阵列方式排布，保证每格的内部容积、壁厚尺寸完全统一，相邻型腔之间设置一体化连接筋位，既提升整体结构的抗形变能力，也避免注塑成型过程中出现缩痕、翘曲等缺陷。建模阶段对托盘的边角位置全部做圆角过渡处理，外沿边缘设置加厚翻边结构，提升托盘整体的承重强度，同时避免尖锐边角带来的使用划伤风险；每个型腔内部的中心位置设计有十字形加强凸台，既可以增强单格底部的抗冲击性能，也能在堆叠放置时起到定位防滑的作用。材质预设为黑色改性聚丙烯塑料，渲染阶段调整材质的哑光磨砂质感，还原注塑件真实的表面肌理，同时对型腔内壁做轻微的反光参数调整，体现塑料材质的物理特性。结构设计上充分考虑注塑成型的工艺要求，所有侧壁均设置合理的脱模斜度，筋位厚度遵循均匀渐变原则，避免出现壁厚突变导致的成型缺陷，整体壁厚控制在均匀区间，既满足日常收纳置物的承重需求，也能有效控制材料用量降低生产成本。设计思路围绕批量置物收纳的使用场景展开，连体多格的构型可以实现小物件的分类存放，规整的长条形外形便于在货架、工作台面整齐排布，底部的加强结构可以满足多层堆叠的承重要求，外沿的翻边结构也方便使用者拿取搬运，整体结构简洁实用，没有冗余的装饰特征，完全围绕功能需求完成结构优化，建模过程中所有特征均保留参数化关联，可根据实际使用需求快速调整型腔数量、单格尺寸、整体壁厚等参数，适配不同规格的置物收纳需求。
