螺旋压紧式手动台虎钳三维结构设计

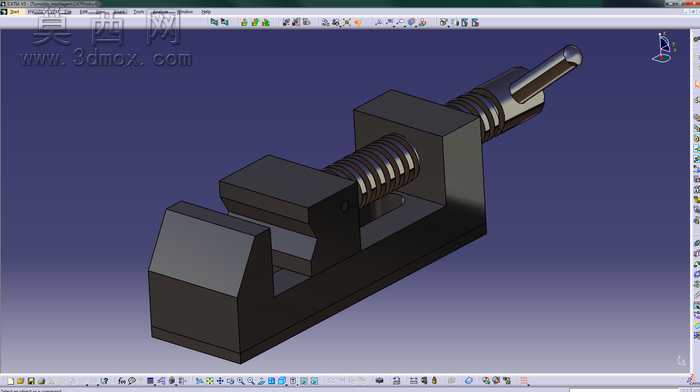

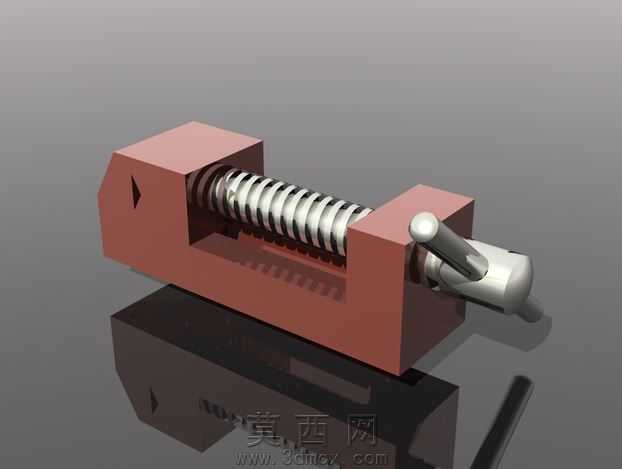

本作品为螺旋压紧式手动台虎钳的三维参数化建模成果，建模过程严格遵循机械加工工装夹具的实际设计规范，完整还原了台虎钳从固定钳身、活动钳身到螺旋传动组件的全部结构细节。建模阶段首先以固定钳身作为整体装配基准，通过拉伸、切除、倒角等基础特征构建出带安装基准面的L型钳身基体，预留出丝杠安装孔、导轨配合面与钳口安装槽的精确位置，保证各配合面的形位公差符合实际装配要求。活动钳身部分采用与固定钳身匹配的导轨配合结构设计，建模时重点处理了滑动配合面的间隙预留，通过等距偏移特征保证活动钳身可沿固定钳身导轨实现顺畅的直线往复运动，同时在活动钳身对应位置构建出与丝杠螺母配合的安装腔体，保证螺旋传动的动力可平稳传递至活动钳身。螺旋传动组件作为台虎钳的核心施力结构，分别构建了梯形传动丝杠、配套螺母、操作手柄与限位结构，丝杠部分通过螺旋扫描特征还原了传动螺纹的完整牙型，手柄与丝杠端部采用过盈配合的连接结构建模，手柄末端添加滚花防滑特征提升操作握持的摩擦力表现。钳口部分单独构建了带交叉防滑齿纹的可更换钳口板，通过沉头螺丝安装孔特征实现与钳身的可拆卸连接，还原了实际台虎钳钳口磨损后可快速更换的实用设计。材质与渲染阶段，为整体钳身结构赋予哑光铸铁材质，调整材质粗糙度参数还原铸铁件表面的磨砂质感，传动丝杠与手柄部分赋予抛光中碳钢材质，添加轻微金属反光效果突出机加工零件的表面精度，钳口板部分赋予淬火合金钢材质，通过稍高的硬度质感表现区分其与钳身的材质差异。整体装配采用自下而上的装配逻辑，添加导轨滑动配合、丝杠螺旋配合、钳口贴合配合等实际装配约束，还原台虎钳通过旋转手柄带动丝杠转动，驱动活动钳身沿导轨平移实现工件夹紧与松开的完整运动逻辑，所有零件无干涉、无结构冗余，完全符合手动台虎钳的实际工作原理与结构设计要求，可用于工装夹具原理演示、机械结构教学以及相关零部件的工程参考。
