大众奥迪1.8T涡轮增压发动机排气侧密封法兰

　　这款密封法兰主要适配大众、奥迪旗下搭载1.8T涡轮增压动力的车型，安装在发动机排气歧管与涡轮增压器壳体的连接端面，是排气系统高温密封环节的核心结构件。日常工况下，发动机排出的高温废气会直接冲刷法兰端面，工作温度区间跨度极大，冷启动时接近环境温度，全负荷高转速工况下可突破九百摄氏度，同时还要承受排气脉冲带来的交变压力冲击，以及整车行驶过程中传递的振动载荷，因此结构设计上需要同时兼顾密封可靠性、抗热变形能力与安装适配性。

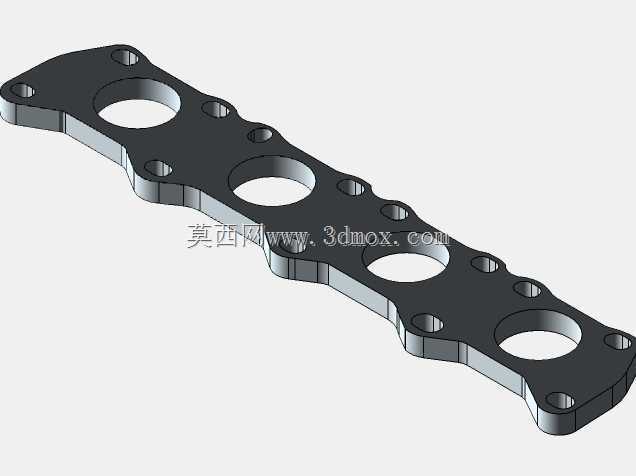

　　从结构设计逻辑来看，法兰整体采用长条形异形薄板构型，完全贴合排气歧管四缸排气口的排布走向，四个大尺寸通孔精准对应四个气缸的排气通道，保证排气气流可以无阻碍汇入涡轮壳体，避免通流截面突变造成的排气背压升高，影响发动机的充气效率与动力输出。沿法兰轮廓均匀排布的多个小直径螺栓过孔，位置严格匹配缸盖排气侧与涡轮壳体的安装螺纹孔坐标，安装时螺栓按照对角顺序分次拧紧，可让法兰面受力均匀，避免局部压应力过大造成垫片压溃，或是应力不足导致密封失效出现漏气问题。

　　法兰的厚度设计经过多轮工况验证，既不会因为过薄导致高温下发生翘曲变形，破坏密封平面的平面度要求，也不会因为过厚增加不必要的重量、占用过多安装空间，同时还能为密封垫片提供足够的刚性支撑。法兰边缘的异形轮廓并非随意设计，而是完全避让周边的发动机附件、管线支架与机舱结构，安装过程中不会与周边零部件发生干涉，维修更换时无需额外拆卸周边过多附件，可有效降低维保作业的操作难度。

　　在实际装车应用中，这款法兰需要配合对应的金属多层复合密封垫片使用，法兰的两个安装端面都有严格的平面度与粗糙度要求，加工过程中需要控制平面度公差在0.1mm以内，表面粗糙度达到Ra1.6级别，保证垫片受压后可以充分填充端面的微观不平度，阻断高温高压废气的泄漏通道。如果法兰面出现磕碰损伤、翘曲变形，会直接导致排气泄漏，出现排气异响、增压压力不足、机舱异味等问题，严重时高温泄漏的废气还可能引燃周边的橡胶管线、隔热饰板，带来安全隐患。

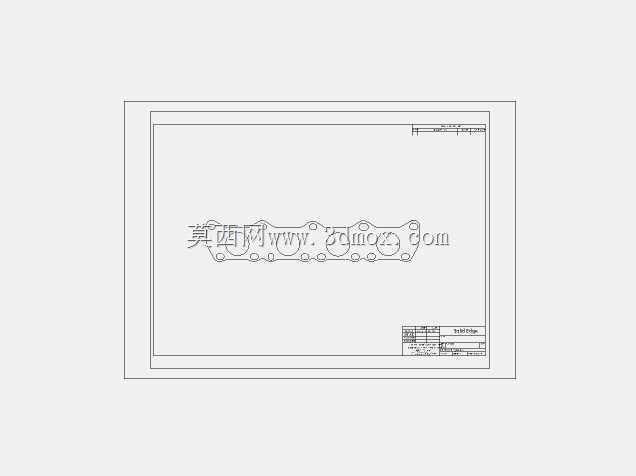

　　从建模实现的角度来看，绘制该法兰三维模型时，首先需要基于发动机缸盖排气侧的安装点云数据，确定所有螺栓孔的相对坐标与排气通道的中心位置，再根据周边边界约束绘制法兰的外轮廓曲线，拉伸生成基础实体后，对所有孔位进行切除加工，最后在孔位边缘、轮廓转角处添加符合工艺要求的倒角与圆角，避免应力集中。建模过程中需要严格控制各个安装孔的位置度公差，保证模型与实际装车尺寸完全一致，可直接用于后续的夹具设计、密封性能仿真或是改装件的开发验证。

　　不同于常规的圆形法兰，这款异形法兰的受力分布更为复杂，设计阶段需要通过有限元仿真模拟不同温度、不同螺栓拧紧力矩下的法兰变形量，优化螺栓孔的排布位置与法兰局部厚度，让整个密封面的压应力分布尽可能均匀，避免出现局部应力薄弱区。同时法兰的材质选型通常采用耐高温的球墨铸铁或是不锈钢材质，具备优异的抗高温氧化性能与抗蠕变性能，长期在高温环境下工作也不会出现材质性能劣化，保证整个车辆使用周期内的密封可靠性。

　　在售后维修与改装场景中，这款法兰的三维模型也可作为尺寸校验的基准，维修人员可以通过比对模型与拆车件的尺寸，快速判断旧件是否发生变形，是否需要更换；改装场景中，也可以基于该法兰的安装接口尺寸，开发适配更大流量涡轮的转接法兰，满足动力升级的安装需求，无需重新对缸盖侧的安装位进行测绘，大幅缩短改装部件的开发周期。
