带轴套结构工业传动滑轮线框结构

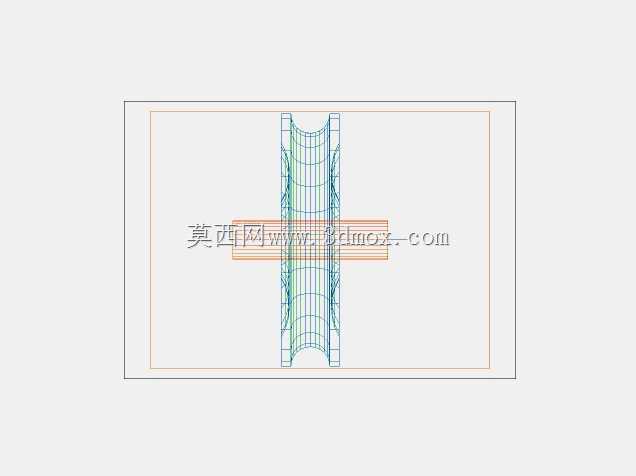

　　在常规工业传动、物料输送以及小型机电设备的导向机构设计中，滑轮是承担载荷传递、运动方向转换的核心基础零件，这款带同轴轴套的滑轮结构，在建模阶段采用线框呈现方式，能够让结构设计人员快速观察轮体内部的壁厚分布、辐板过渡弧度以及轴孔与轴套的配合公差区间，省去实体渲染带来的视觉遮挡问题，尤其适合在方案评审阶段快速核对结构干涉情况。从实际应用场景来看，这类滑轮既可以用在小型交流稳压设备的内部调压机构传动端，承担动触头的位移导向作用，也可以适配轻载输送线、小型起重辅助装置、门窗启闭传动机构等场景，轮槽的型面设计直接决定了配套绳索、皮带的贴合度，建模时轮槽的圆弧半径按照常规配套圆带、钢丝绳的直径公差做了适配，避免运行过程中出现绳索脱槽、

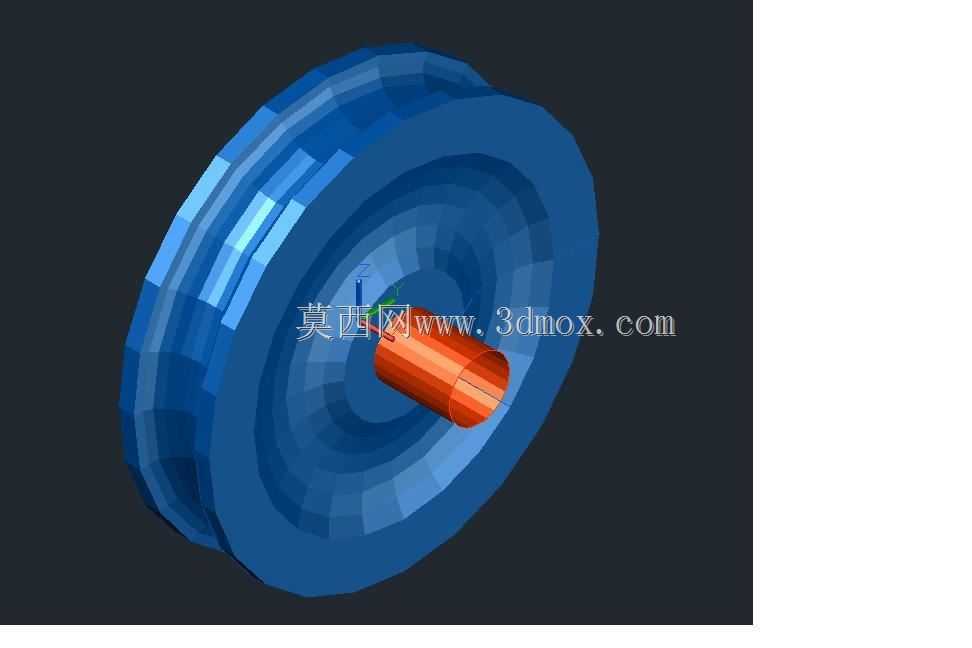

　　磨损加剧的问题。设计思路上，这款滑轮没有采用复杂的辐条结构，而是用整体式辐板连接轮缘与轮毂，一方面是降低注塑或者机加工的工艺难度，减少薄壁结构带来的变形风险，另一方面整体式辐板的抗侧向载荷能力更强，在安装存在轻微同轴度偏差的情况下，不会出现辐条断裂的失效问题。中间的铜色轴套部分是独立的装配结构，建模时预留了与轮毂的过盈配合余量，轴套内孔的粗糙度要求、公差带选择都按照滑动配合的工况做了对应设计，实际使用时可以根据载荷大小更换不同材质的轴套，比如粉末冶金含油轴套、铜基石墨轴套，不需要重新加工整个轮体，大幅降低后期维护成本。外形尺寸方面，轮缘的外径尺寸按照常规轻载传动的力矩需求做了匹配，轮体的总宽度控制在适配单根传动件的区间，

　　安装时只需要保证轴套与固定轴的同轴度，轮槽中心与传动件的中心面偏差控制在允许范围内，就可以避免运行过程中的偏磨问题。轮体的圆角过渡处理也做了针对性设计，轮缘与辐板的连接位置采用大圆弧过渡，减少应力集中点，在承受冲击载荷的时候不会出现应力开裂的问题，轴套与轮毂的配合端面做了止口定位，装配时可以快速保证轴套与轮毂的同轴度，不需要额外做找正工序。在三维建模过程中，线框模式下可以清晰看到每一段圆弧的曲率连续性，轮槽的工作面没有出现折线、曲率突变的情况，能够保证传动件在轮槽内运行时的接触应力均匀分布，不会出现局部磨损过快的问题。对于结构设计人员来说，这种线框模型可以直接导入装配体中做干涉检查，不需要额外做简化处理，

　　也可以基于这个基础模型修改轮槽尺寸、轴孔直径、辐板厚度，快速衍生出适配不同工况的滑轮系列产品，比如调整轮缘直径来改变传动比，调整轴套长度来适配不同的安装空间，调整轮槽的型面来适配平带、V带或者钢丝绳等不同的传动介质。实际选型过程中，需要注意安装边界的限制，轮体旋转时的最大外圆轮廓不能与周边的机架、护罩等结构发生干涉，轴套的长度要略大于轮毂的宽度，避免装配时轴套被压紧导致转动卡滞，同时要预留出润滑脂的加注空间，如果采用含油轴套则可以省略定期润滑的工序，适合在维护不便的封闭设备内部使用。
