多关节铰接式工业机械臂结构设计

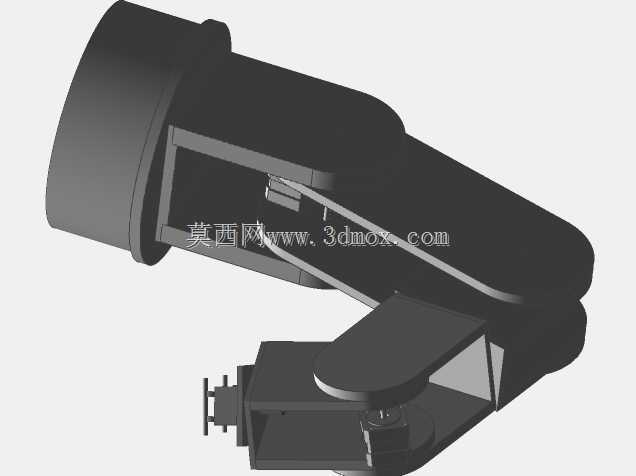

　　在3C电子零部件装配、小型五金件上下料、实验室精密试样转运这类对作业半径与重复定位精度有均衡要求的场景里，这类多关节铰接机械臂是替代人工完成重复性往复动作的核心执行单元。不同于大负载六轴工业机器人的厚重结构，这款机械臂的设计思路偏向轻载高速作业场景，整体采用关节模组串联的布局形式，底座作为整个设备的安装基准，底部预留了标准的法兰安装孔位，可直接固定在型材工作台、线体侧边支架或者移动AGV的搭载平台上，安装边界的孔位间距适配主流工业铝型材的槽距标准，不需要额外加工过渡转接板就能完成固定，能大幅缩短现场安装调试的周期。

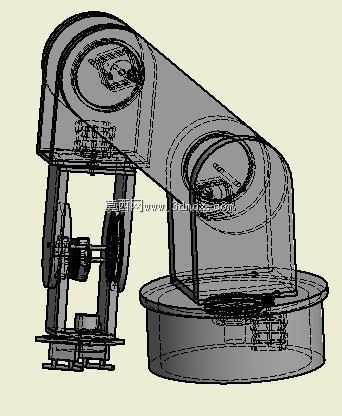

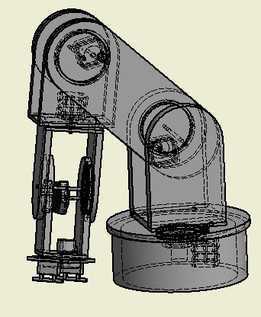

　　从结构分层来看，底座内部集成了第一关节的回转支撑结构，采用交叉滚子轴承作为回转承载件，既可以承受臂体伸展时产生的倾覆力矩，又能保证360度水平回转的运动精度，不会因为长期往复转动出现回转间隙变大的问题。大臂与底座的连接关节、小臂与大臂的连接关节均采用同轴心的谐波减速器搭配伺服驱动的布局，关节处的走线采用内部中空穿线的设计，所有动力线缆与信号线缆都从臂体内部的空腔穿过，避免外部走线在臂体往复摆动时出现线缆缠绕、磨损剐蹭的问题，也能减少作业过程中线缆与周边工装、工件发生干涉的概率。

　　末端执行器的连接法兰位于小臂最前端，预留了标准的气动夹爪、真空吸盘、电动螺丝刀等末端工具的安装接口，法兰端面的定位销孔可以保证末端工具更换后的重复定位精度，不需要每次更换工具都重新标定坐标系。臂体的外壳采用薄壁钣金折弯拼接的结构，在保证整体结构刚性的前提下尽可能降低臂体自身重量，减少关节驱动的负载，提升臂体运动时的响应速度，同时外壳的曲面造型做了圆弧过渡处理，没有尖锐的外凸棱角，避免作业过程中臂体转动时剐蹭周边设备或者操作人员。

　　在实际应用中，这款机械臂的有效作业半径覆盖以底座回转中心为圆心、臂体完全伸展长度为半径的半球形空间，可以满足常规工作台面上多个工位之间的工件转运、装配作业需求，关节的运动角度范围做了软限位与硬限位双重保护，硬限位采用机械挡块结构，在控制程序出现异常时可以直接阻挡臂体超程转动，避免碰撞到周边的线体设备，软限位则可以根据现场的实际作业空间在控制系统里自定义设置，适配不同大小的作业工位布局。

　　从设计细节上看，各个关节的连接位置都预留了润滑脂加注口，日常维护时不需要拆解臂体外壳就可以完成减速器与轴承的润滑保养，降低后期运维的工作量。臂体内部的线缆固定点采用分段式固定设计，每个关节转动位置的线缆都预留了足够的弯曲余量，同时用耐磨波纹管做防护，避免臂体长期往复转动时线缆出现疲劳折断的问题。底座的侧面预留了电气接口的安装位，动力线、通讯线、末端工具的气路管线都可以从这个位置统一接入，外部走线整齐，方便现场的布线整理。

　　这类轻载机械臂的设计核心是在结构刚性、运动精度、自重三者之间找到平衡，不同于重载机械臂采用铸钢件做臂体主体的思路，这款臂体的受力骨架采用高强度铝合金型材焊接后做时效处理，再整体机加工关键安装面，既保证了各个关节安装面的形位公差，又比铸钢结构的臂体重量降低近四成，让关节驱动单元可以在更小的功率输出下达到更高的运动速度，适合在节拍要求较高的轻载作业场景使用。在安装适配性上，底座的安装面做了平面度精加工处理，固定时只需要保证安装基础的平面度在公差范围内，就不会因为安装面不平整导致臂体回转时出现卡顿或者精度偏差的问题，不管是固定在固定式工作台还是移动搭载平台上，都能快速完成安装调试投入使用。
