层叠板式四轮差速移动教学机器人结构

　　这款轮式移动底盘的结构设计，最初是面向高校工程实践教学、小型智能载具二次开发场景落地的，很多做机器人入门教学、嵌入式开发验证的团队，在搭建初代验证样机时，往往会被底盘结构的加工复杂度、装配公差问题拖慢进度，这款结构恰好解决了这类痛点。从实际使用场景来看，它既可以作为单片机、传感器开发的移动载体，搭载红外避障模块、视觉摄像头、机械夹爪等拓展组件完成循迹、避障、物料搬运类教学实验，也可以作为小型室内巡检设备的底盘基础，适配平整硬质地面的低速移动需求，不需要复杂的悬挂结构就能满足常规实验室、室内展厅的通行要求。

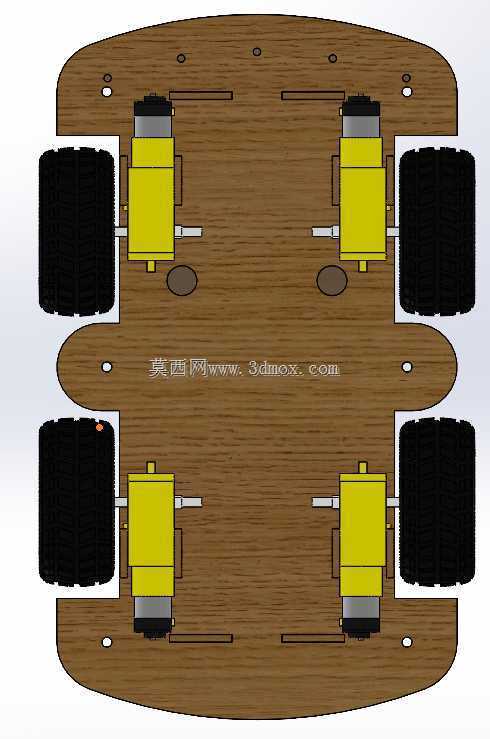

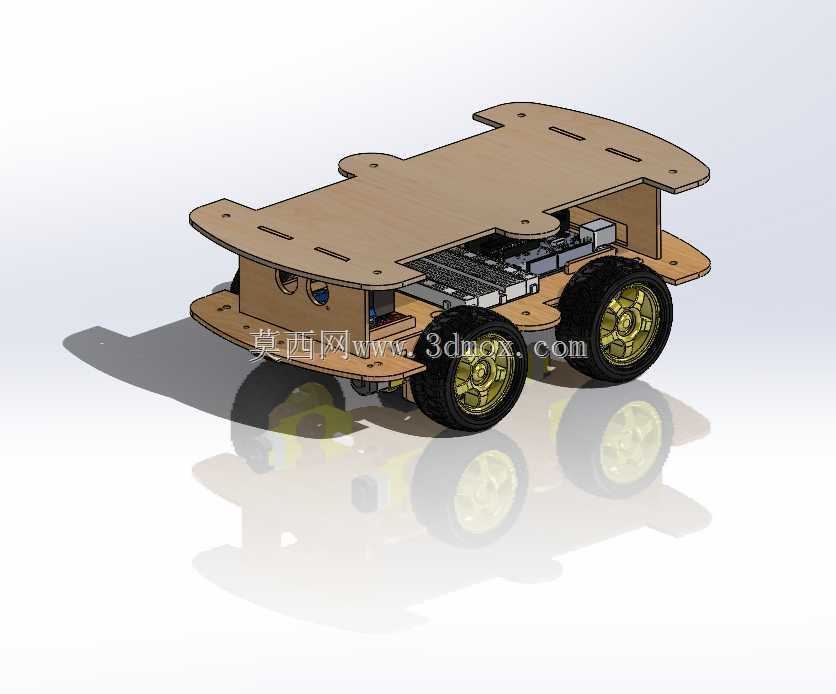

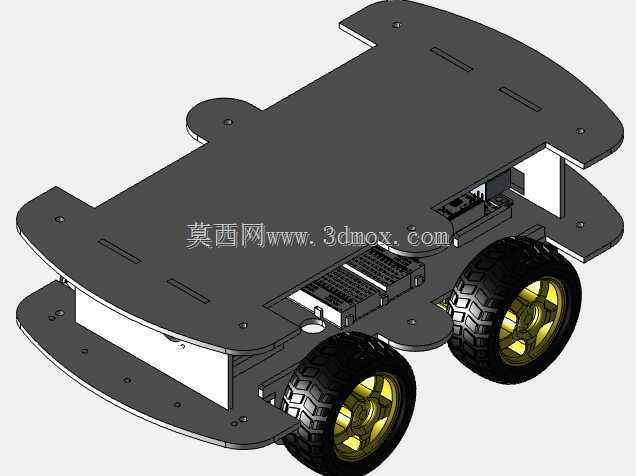

　　结构设计上采用了双层板式层叠布局，上下两层安装板都做了多组长圆形调节槽，不是固定死的安装孔位，这一点在实际装配时实用性很强——不管是调整电池、控制板的固定位置，还是后期更换不同尺寸的驱动模块、传感器支架，都可以顺着长槽调整固定点位，不需要重新打孔加工板件，大幅降低了二次改装的门槛。两层板之间通过立柱支撑留出足够的内部容纳空间，驱动电机、减速箱、接线端子都可以藏在两层板之间的空腔里，不会外露干扰外部拓展件的安装，走线也可以顺着立柱间隙排布，避免轮组运动时剐蹭线材。驱动形式采用四轮布局，其中前后两组轮直接和减速电机输出轴连接，靠左右轮的转速差实现转向，不需要额外设计转向舵机和转向拉杆结构，整体传动链路非常短，装配时不需要调整转向间隙，后期维护也只需要检查轮组固定螺丝和电机接线即可，故障率比带转向机构的底盘低很多。

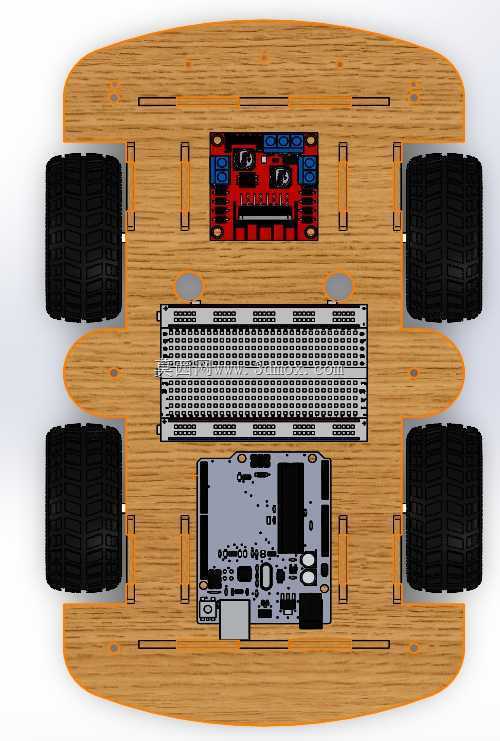

　　从安装边界和尺寸适配角度来说，板件的轮廓做了圆角处理，四个角没有尖锐突出，避免实验操作时磕碰划伤，轮组的安装位置突出于板件侧边，保证转向时轮胎不会和上层板件发生运动干涉，轮距和轴距的比例经过调校，静止放置时四个轮都能完全贴合地面，不会出现三点支撑的晃动问题，低速移动时的稳定性足够搭载1kg以内的拓展负载。板件上预留的安装槽间距适配市面上常见的标准直流减速电机尺寸，也兼容常规的航模电池、开源控制板的安装孔位，不需要额外做转接件就能完成核心部件的装配。轮胎采用橡胶材质搭配硬质轮毂，和地面接触时有足够的摩擦力，在木质桌面、水泥地面、环氧地坪这些常见的室内地面上都不会出现打滑空转的问题，轮毂和电机轴之间采用紧定螺丝固定，拆卸更换轮组非常方便，不需要专用工具就能完成维护。

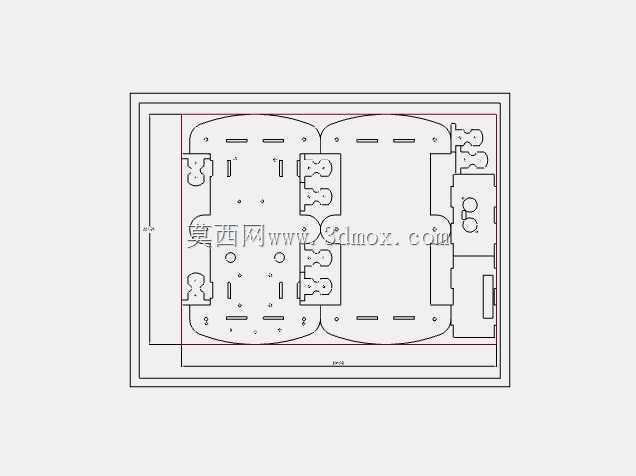

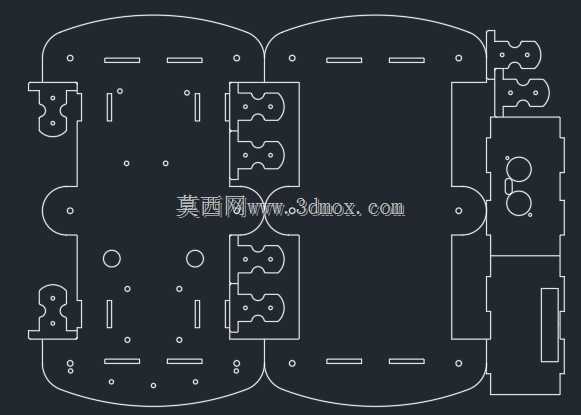

　　设计时没有采用一体化的壳体结构，全部采用平板式零件加工，不管是用激光切割亚克力、胶合板，还是用钣金冲压钢板都能快速加工出所有结构件，不需要开模，小批量制作样机时的加工成本非常低，加工周期也短，很适合教学场景下的批量制作，学生也可以根据自己的需求对板件形状进行修改，重新切割就能快速验证改装方案。整体结构没有复杂的曲面造型，所有零件都是规则的平板和标准件，三维建模时的装配逻辑非常清晰，新手也能快速理解每个零件的装配关系，作为三维建模教学的案例也非常合适，能帮助初学者快速掌握层叠式结构的设计思路、运动干涉检查的方法，以及安装调节槽的设计技巧。在实际装配过程中，只需要按照先固定下层板的电机、轮组，再安装支撑立柱，最后固定上层板的顺序就能完成整体组装，装配公差要求宽松，哪怕是板件加工有0.5mm以内的误差，也可以通过长槽的调节量补偿，不会出现零件装不上的问题，这一点对于非机加工专业的学生和爱好者来说非常友好，不需要精密加工设备就能做出可以正常运行的实物样机。
