倾斜式工业皮带输送设备结构设计

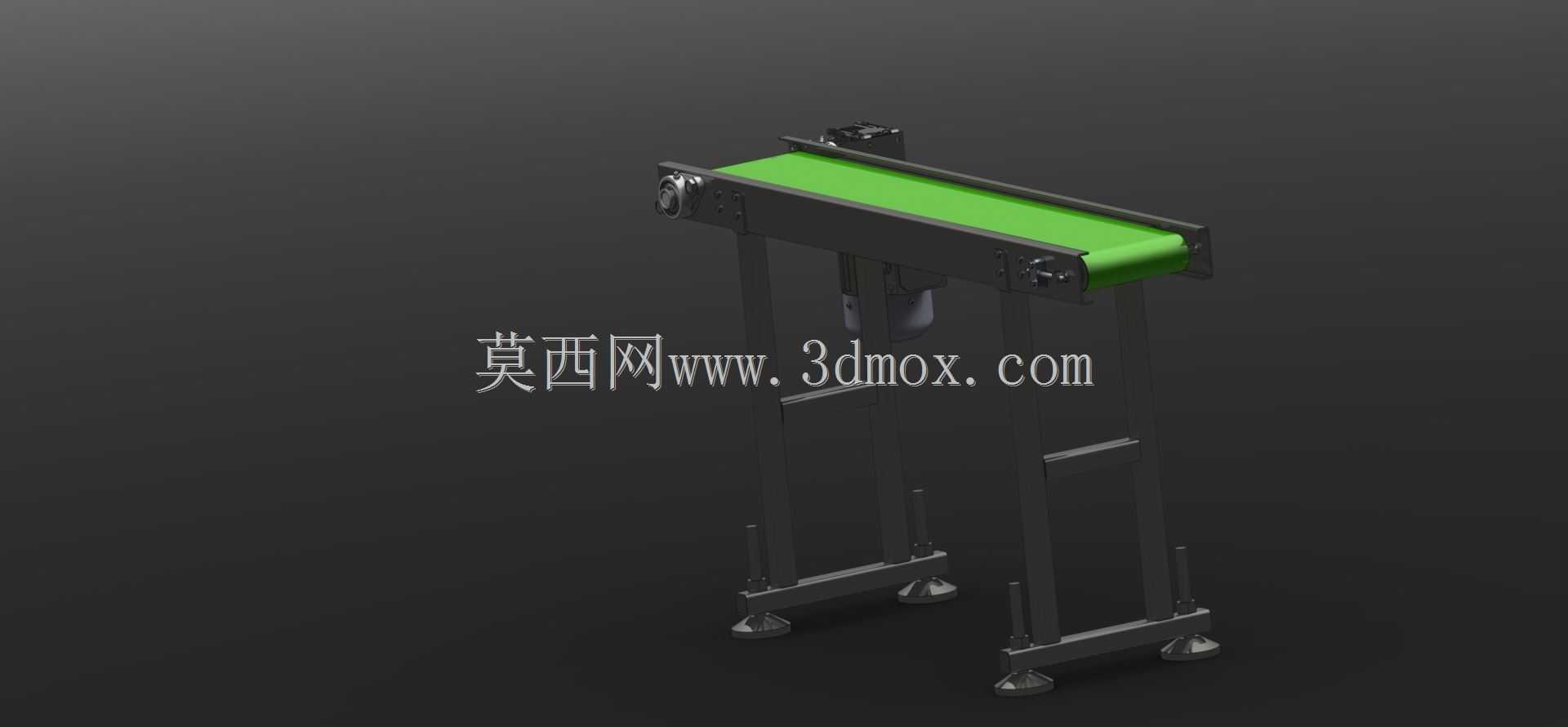

　　这款倾斜布置的皮带输送结构，在轻工装配、电子零部件分拣、小型包装件转运场景中适配性极强，尤其是车间内存在工位高度差、需要将物料从低位作业面输送至高位操作台或接驳其他加工设备的工况下，这类结构的空间利用率远高于水平输送设备。设备的核心功能是依靠皮带与驱动辊之间的摩擦力带动物料沿倾斜面平稳移动，相比水平输送，倾斜段的设计需要额外考虑物料下滑的风险，因此设计阶段对皮带表面摩擦系数、机架倾斜角度做了匹配性校核，常规工况下倾斜角度控制在18度以内，可保证纸质包装盒、小型塑胶件、金属冲压小件等常规物料在输送过程中不会出现滑移掉落的问题。

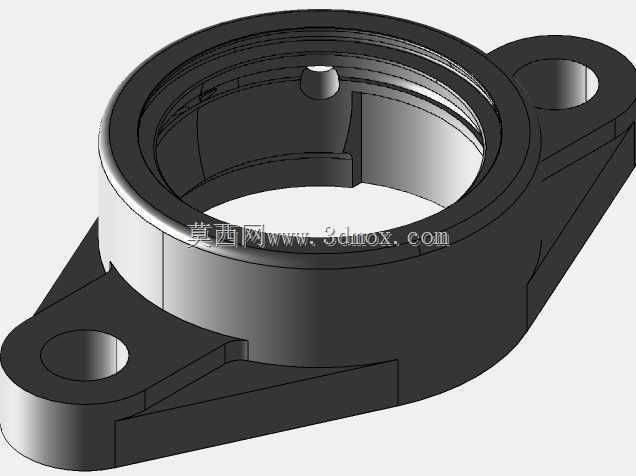

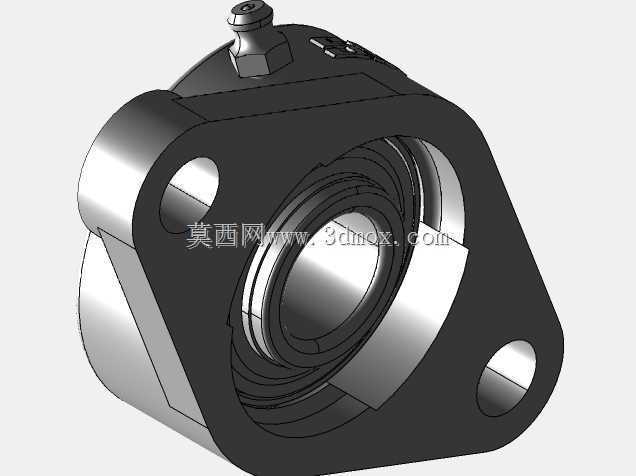

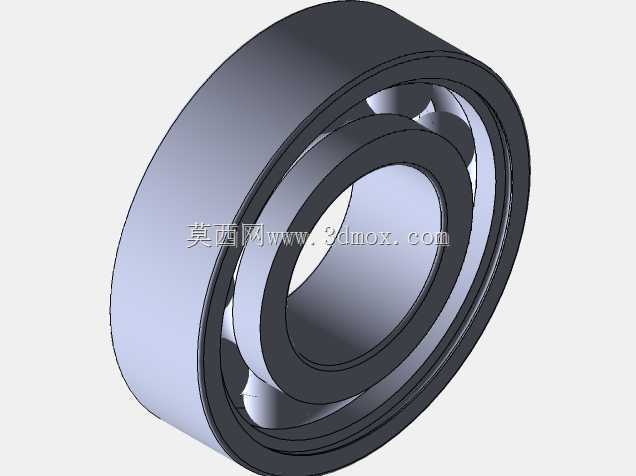

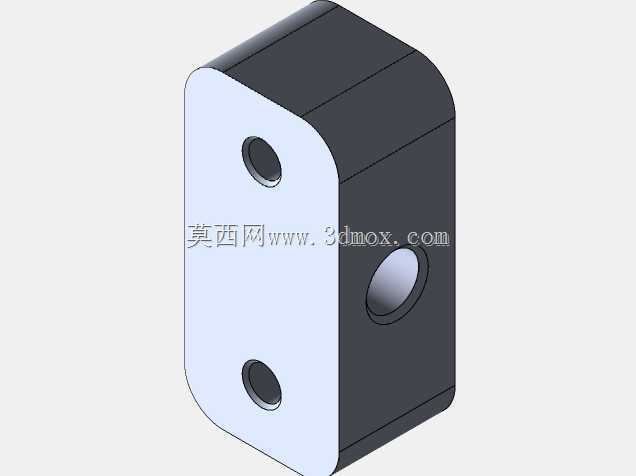

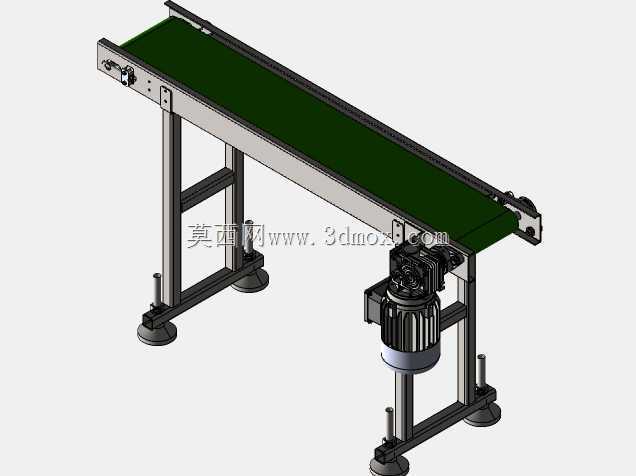

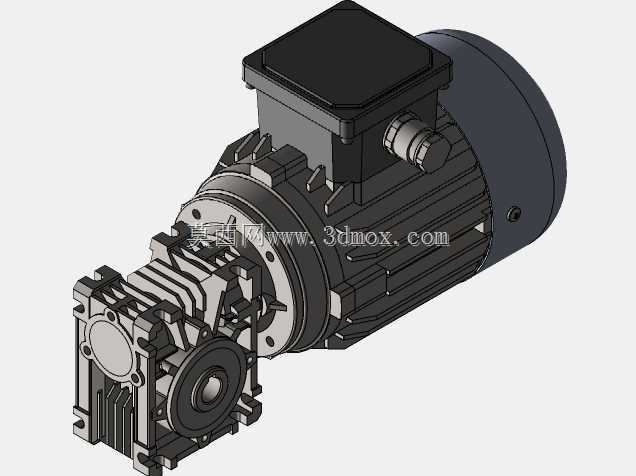

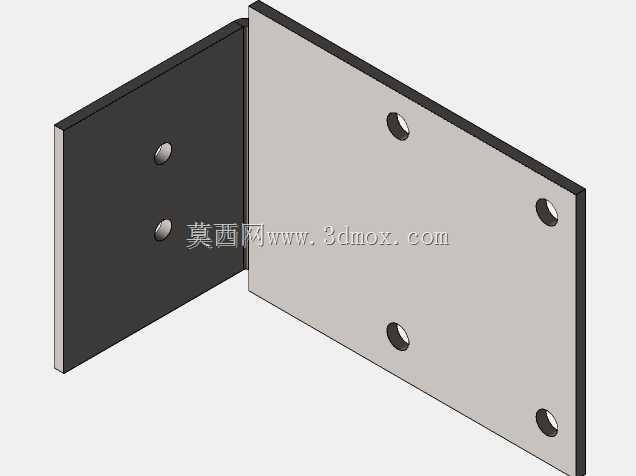

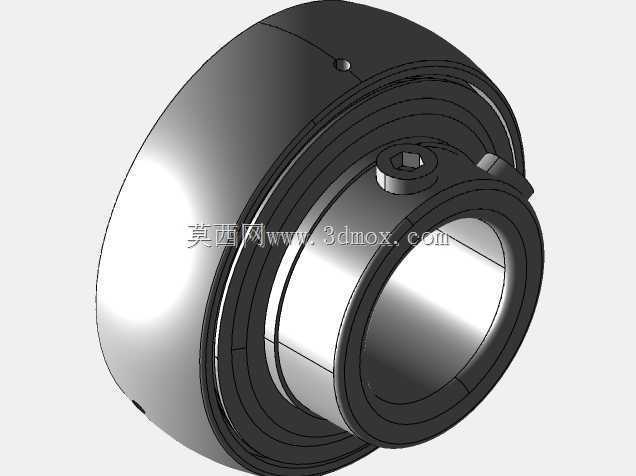

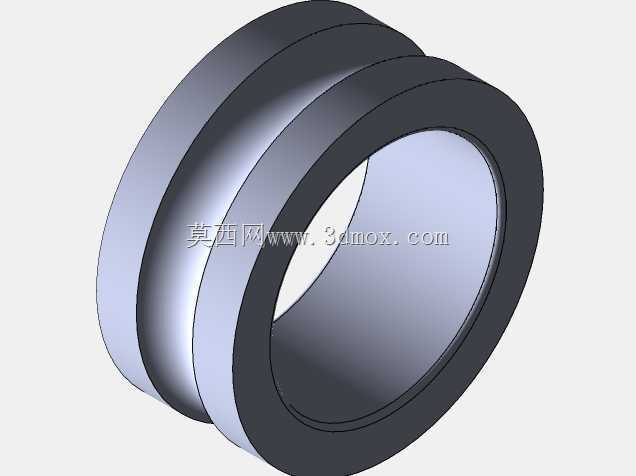

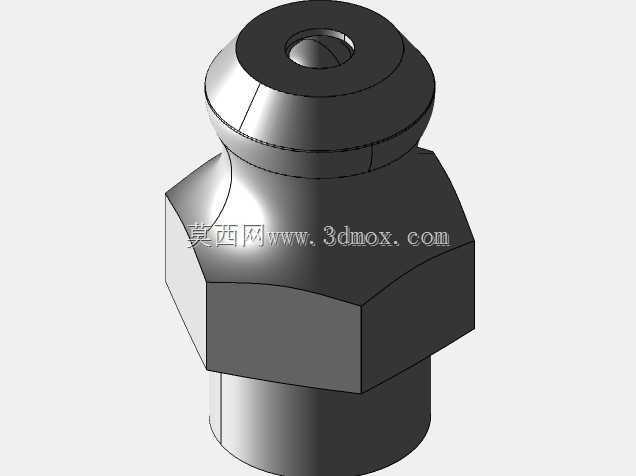

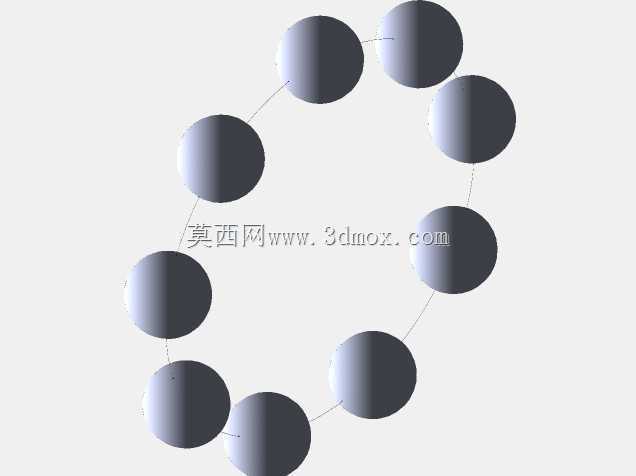

　　从结构设计逻辑来看，整个设备采用分体式模块化设计思路，主要分为驱动单元、皮带张紧机构、支撑机架、可调脚杯四个核心部分。驱动单元布置在设备高位侧的端部，采用电机与减速机构直连的安装方式，直接驱动主动辊转动，这种布置方式可以让皮带的紧边处于下侧输送面，减少输送过程中的皮带抖动，同时驱动端的安装座预留了长条形调节孔，可通过调整螺栓位置改变主动辊的中心距，实现皮带张紧度的微调，避免长期运行后皮带松弛出现打滑、跑偏的问题。从动辊布置在低位侧，辊筒两端采用带座轴承安装，同样预留了调节余量，配合主动端的张紧结构，可覆盖皮带长期使用后的拉伸变形量，减少日常维护的调整工作量。

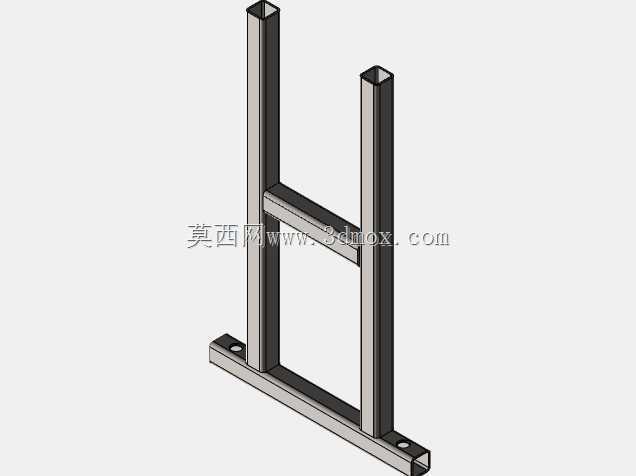

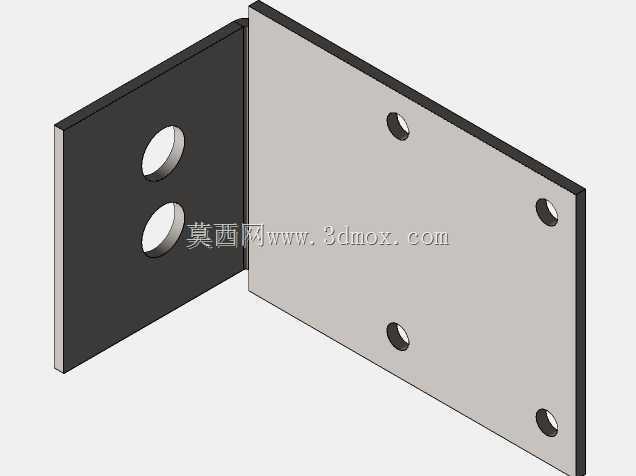

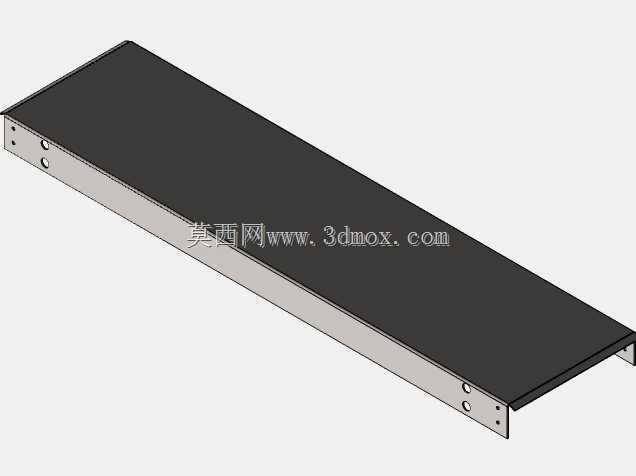

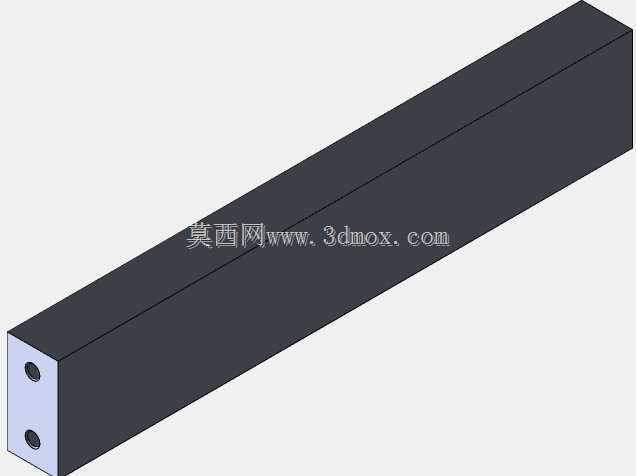

　　支撑机架采用方管焊接成型的框架结构，两侧的竖梁与横梁之间设置了斜向加强筋，抵消倾斜布置带来的侧向扭矩，避免设备运行过程中出现机架晃动的问题。四条支撑腿的底部均安装了可调式脚杯，脚杯的调节行程覆盖正负25mm的范围，既可以在地面不平整的车间环境下调整设备整体水平度，也可以根据实际接驳的工位高度，小范围调整设备的整体安装高度，降低现场安装的适配难度。皮带两侧设置了高度较低的挡边，挡边采用薄钢板折弯成型，与机架侧边通过螺栓连接，既可以防止物料从皮带两侧掉落，也不会遮挡操作人员的视线，方便随时观察皮带上的物料输送状态。

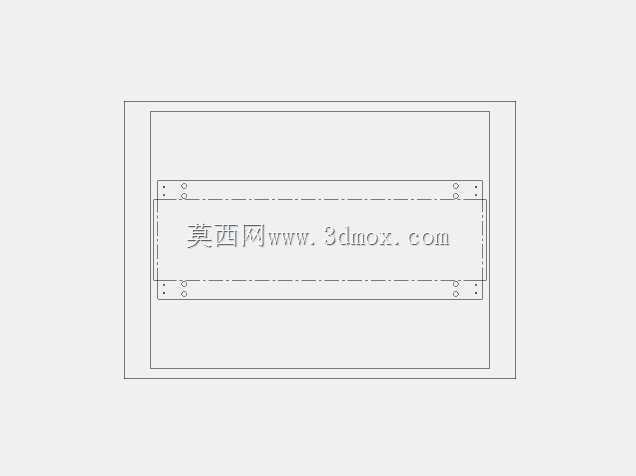

　　安装边界方面，设备整体长度方向的尺寸根据常规工位差设计为1200mm，皮带宽度为200mm，高位侧的安装高度为850mm，低位侧的安装高度为450mm，安装时需要在设备四个脚杯位置预留至少100mm的周边操作空间，方便后期对脚杯高度、皮带张紧度进行调整。驱动电机的接线端位于设备高位侧的背面，布线时需要预留足够的线缆弯曲半径，避免线缆与运动部件产生干涉。设备运行时的皮带线速度设计为0.2m/s，适配大多数人工装配、半自动生产线的节拍，不需要额外增加调速结构即可满足常规使用需求，如果需要适配更快或更慢的输送节拍，也可以通过更换不同减速比的减速单元实现参数调整，不需要改动主体机架结构，整体的改装成本较低。

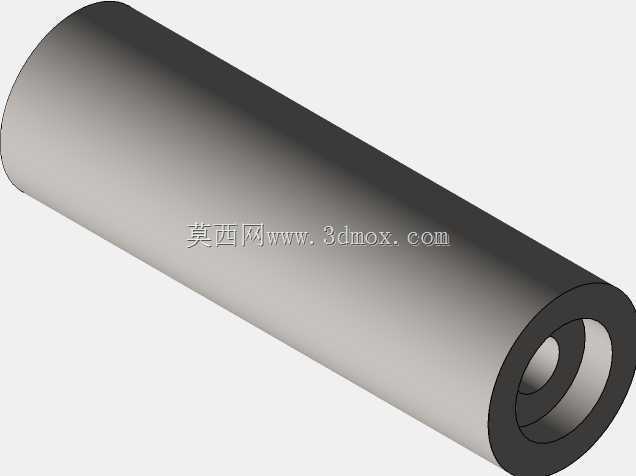

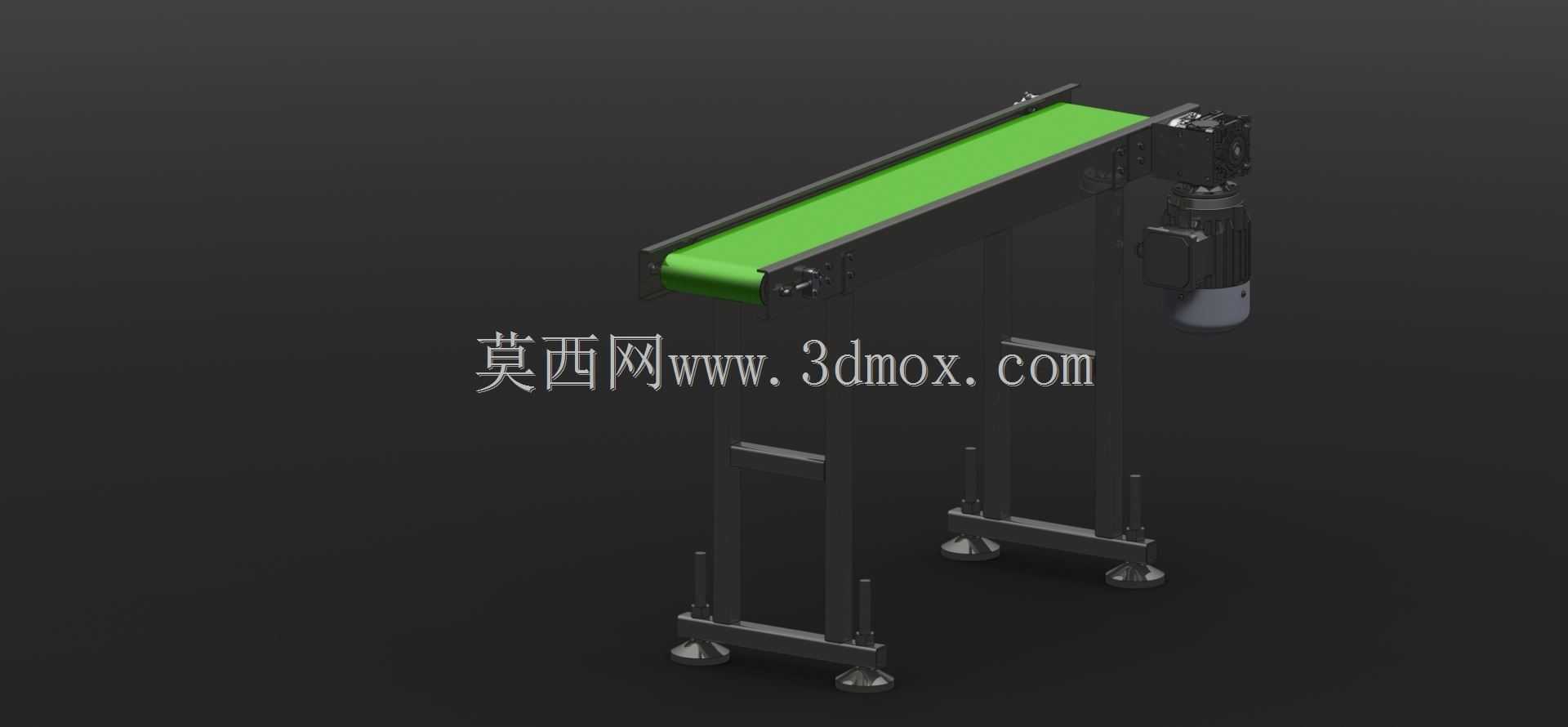

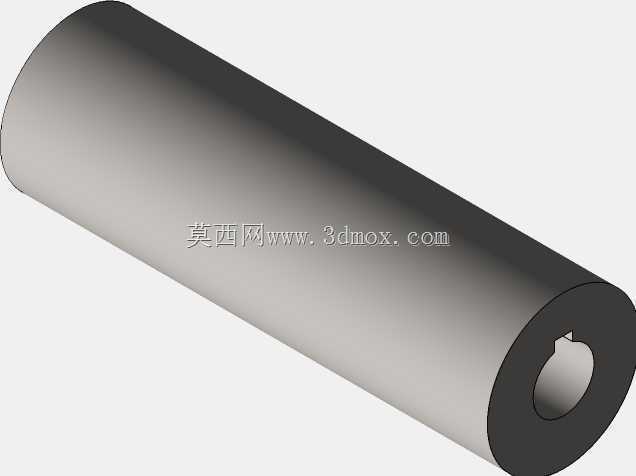

　　在细节设计上，所有辊筒的表面都做了滚花处理，增大辊筒与皮带内侧的摩擦力，减少打滑概率；皮带采用绿色PVC材质，具备一定的耐磨与抗油污能力，适合车间内的常规作业环境；所有外露的螺栓端部都做了倒角处理，避免安装维护过程中刮伤操作人员；机架表面采用喷塑处理，相比普通喷漆的耐磨性能更好，长期使用不容易出现掉漆锈蚀的问题。这类输送结构不需要复杂的辅助配套设施，只需要固定好脚杯位置、接通电源即可投入使用，非常适合小型生产线的工位间物料转运，也可以多台拼接组成更长的输送线，适配不同的车间布局需求。
