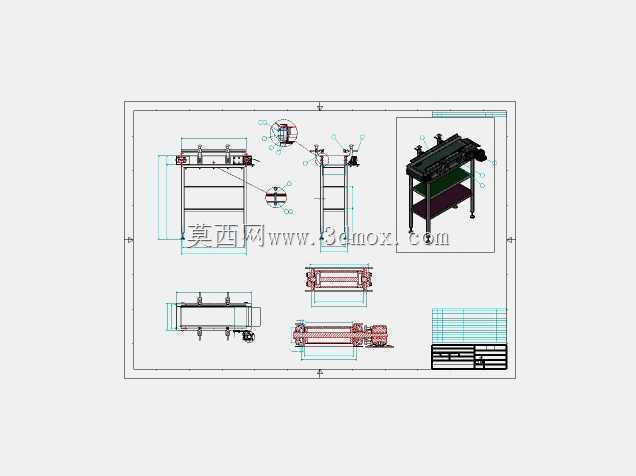

双层置物带侧边导料的带式输送结构

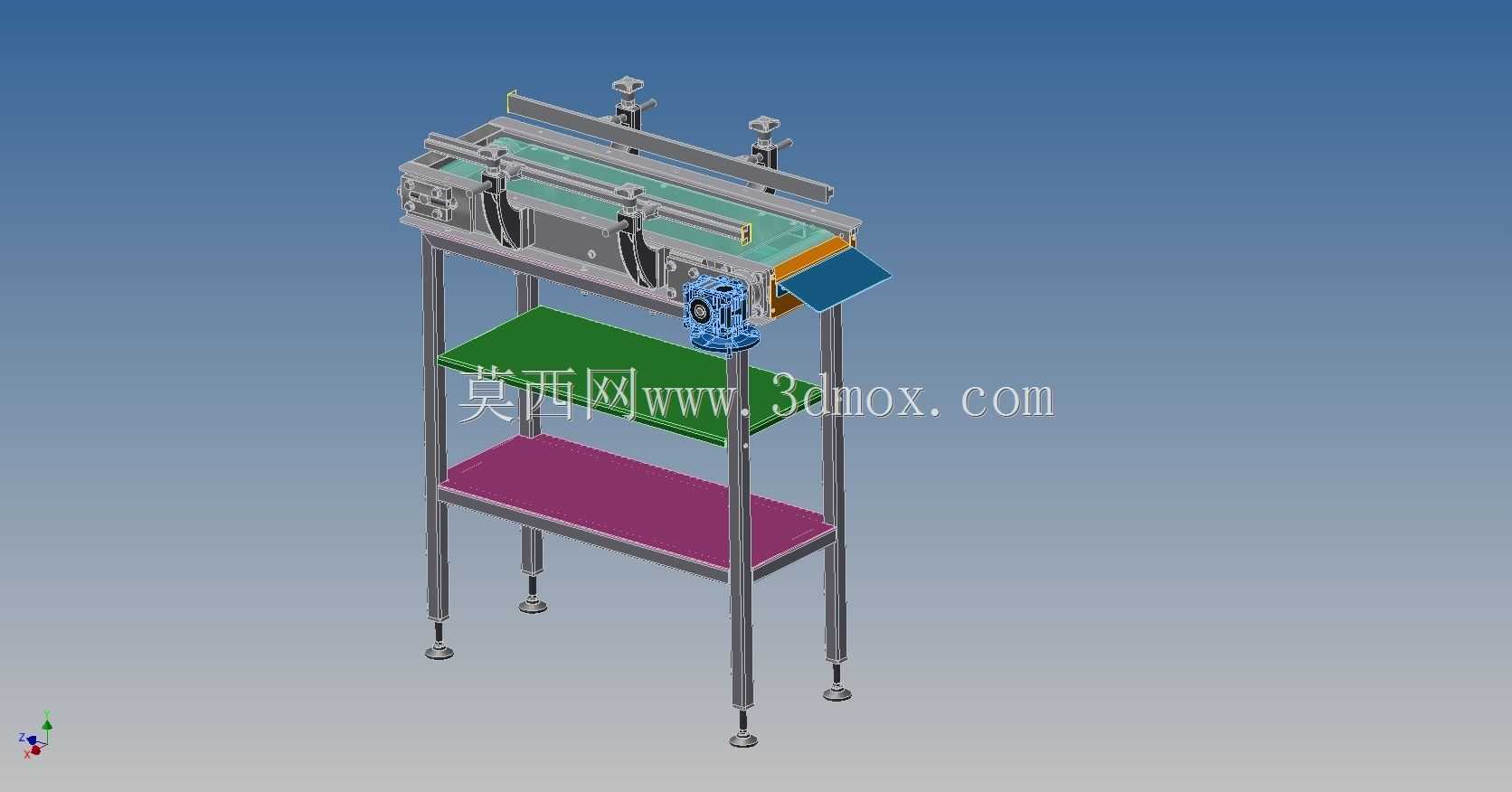

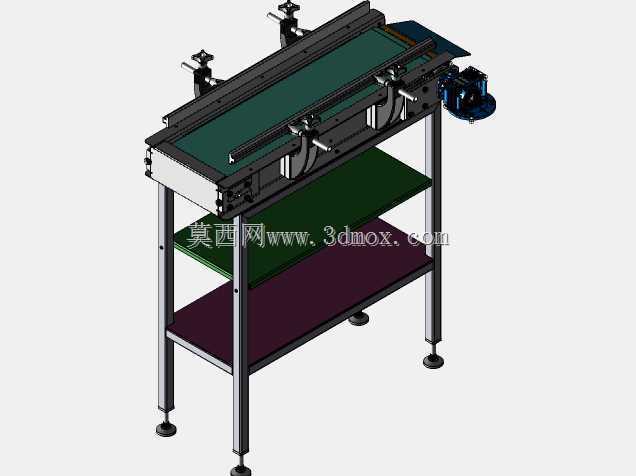

　　这套带式输送结构的设计初衷，是为了适配小型电子元器件、精密小五金件的工序间短距离传送需求，常见于电子组装线末端、小零件检测工位旁、小型包装机进料端这类空间紧凑的生产场景，相比常规落地式皮带机，它在机架中部增设了两层置物平台，可临时放置待检工件、操作工具、质检记录卡等物品，省去了工位旁额外配置置物台的空间占用，适配车间内狭窄的工位排布需求。设备的核心传送单元采用平皮带作为承载面，皮带两侧设置了可调式挡边结构，挡边通过顶部的手拧螺栓固定在机架两侧的横梁上，可根据传送物料的宽度调整挡边间距，避免小尺寸工件在传送过程中从皮带侧边滑落，挡边内侧做了圆角过渡处理，不会刮伤工件表面的镀层或包装层。机架主体采用薄壁方管焊接成型，整体为立式框架结构，

　　四根立柱底部配置了可调脚杯，脚杯的调节行程可覆盖地面15mm以内的高度差，安装时无需额外做地面找平处理，通过旋转脚杯即可将整机调整至水平状态，保证皮带运行时不会出现跑偏、物料偏移的问题。皮带的驱动单元布置在机架侧方，采用减速电机直接驱动主动辊的结构，传动路径短，动力损耗小，电机安装座预留了张紧调节的长圆孔，后期维护时可通过调整电机位置张紧皮带，无需拆解机架主体结构。皮带的出料端设置了倾斜式导料板，导料板与皮带末端的间隙控制在2mm以内，工件从皮带末端输出时可顺着导料板平滑滑入下游的接料盒或下一工位进料口，避免工件直接跌落产生磕碰损伤。两层置物平台采用层板与框架螺栓连接的结构，层板表面做了防滑处理，可承载单块层板10kg以内的物品，

　　层板的安装高度可根据现场使用需求调整，立柱上预留了多组安装孔位，无需重新打孔即可变更层板位置。整机的安装边界控制较为紧凑，横向宽度不超过600mm，纵向长度不超过1200mm，整机高度可在800mm至1000mm之间通过脚杯调整，适配多数站立操作工位的高度需求，设备运行时皮带线速度可通过配套的调速器调整，适配不同节拍的生产工序，从每分钟3米到每分钟12米的速度区间可覆盖小零件传送的多数场景。设计过程中特意将所有的电气布线都隐藏在机架方管内部，仅在电机与接线端预留出线口，避免生产过程中物料、工具刮擦线缆造成安全隐患，同时设备的所有外露紧固件都采用了内六角螺栓，外表面无突出的尖锐结构，避免操作人员走动时被剐蹭。

　　皮带下方设置了可拆卸的托板，托板采用耐磨高分子材料制作，可对皮带中部形成稳定支撑，避免承载较重工件时皮带出现下凹变形，托板通过卡扣固定在机架横梁上，后期更换皮带或清理托板表面积攒的碎屑时，无需拆解整体结构即可快速拆下托板。两侧挡边的顶部还预留了安装传感器的槽位，可直接加装光电传感器、计数传感器等检测元件，无需额外焊接安装支架，适配产线自动化改造的快速安装需求，传感器的布线也可顺着挡边内部的走线槽布置，保持整机外观整洁。
