方程式赛车学生用轻量化转向盘结构

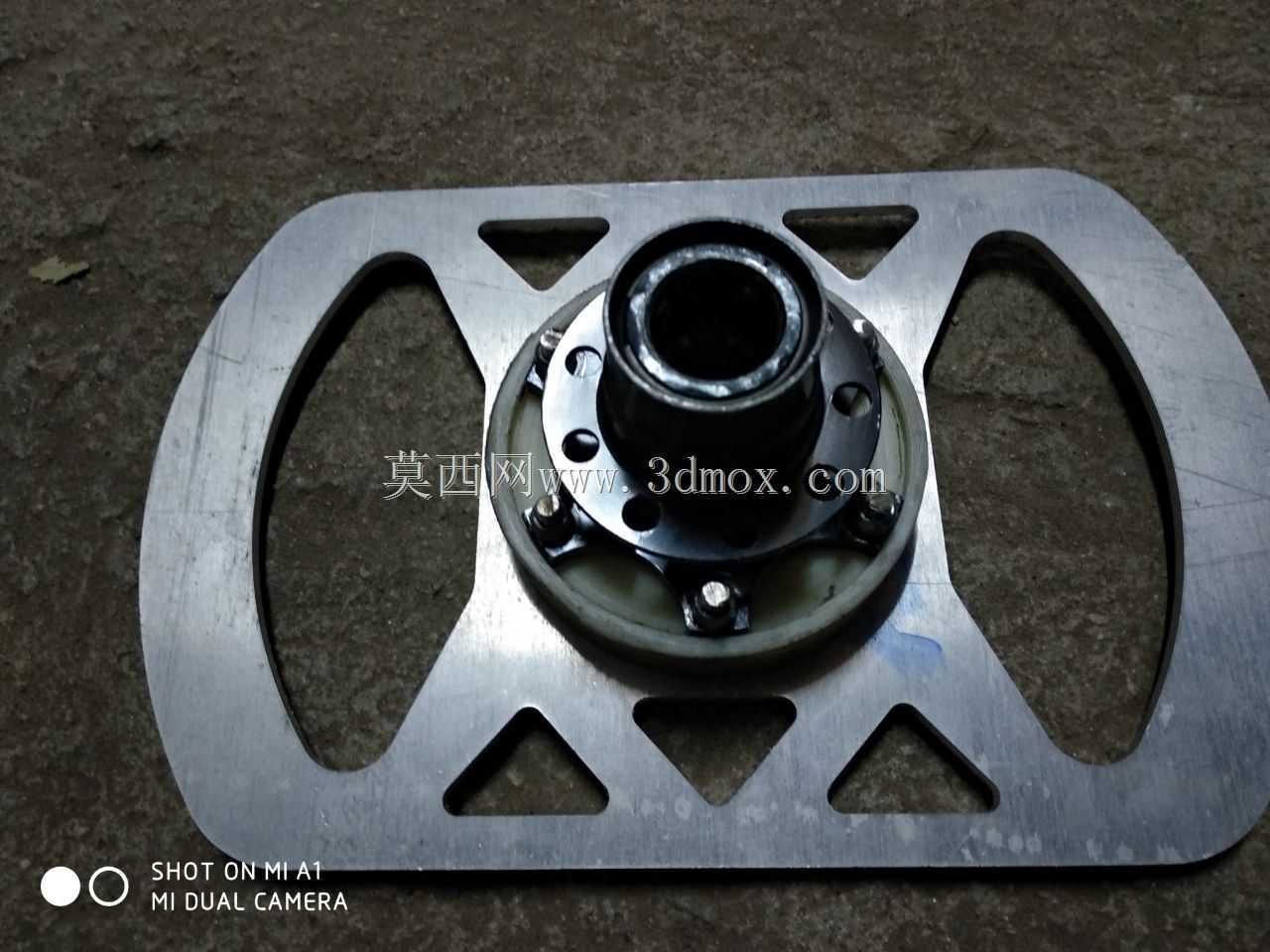

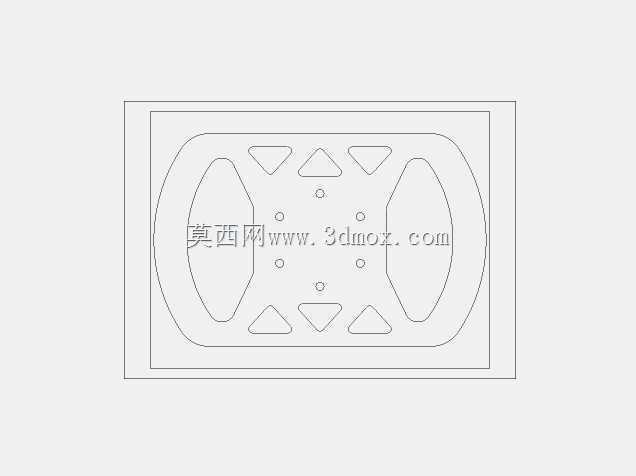

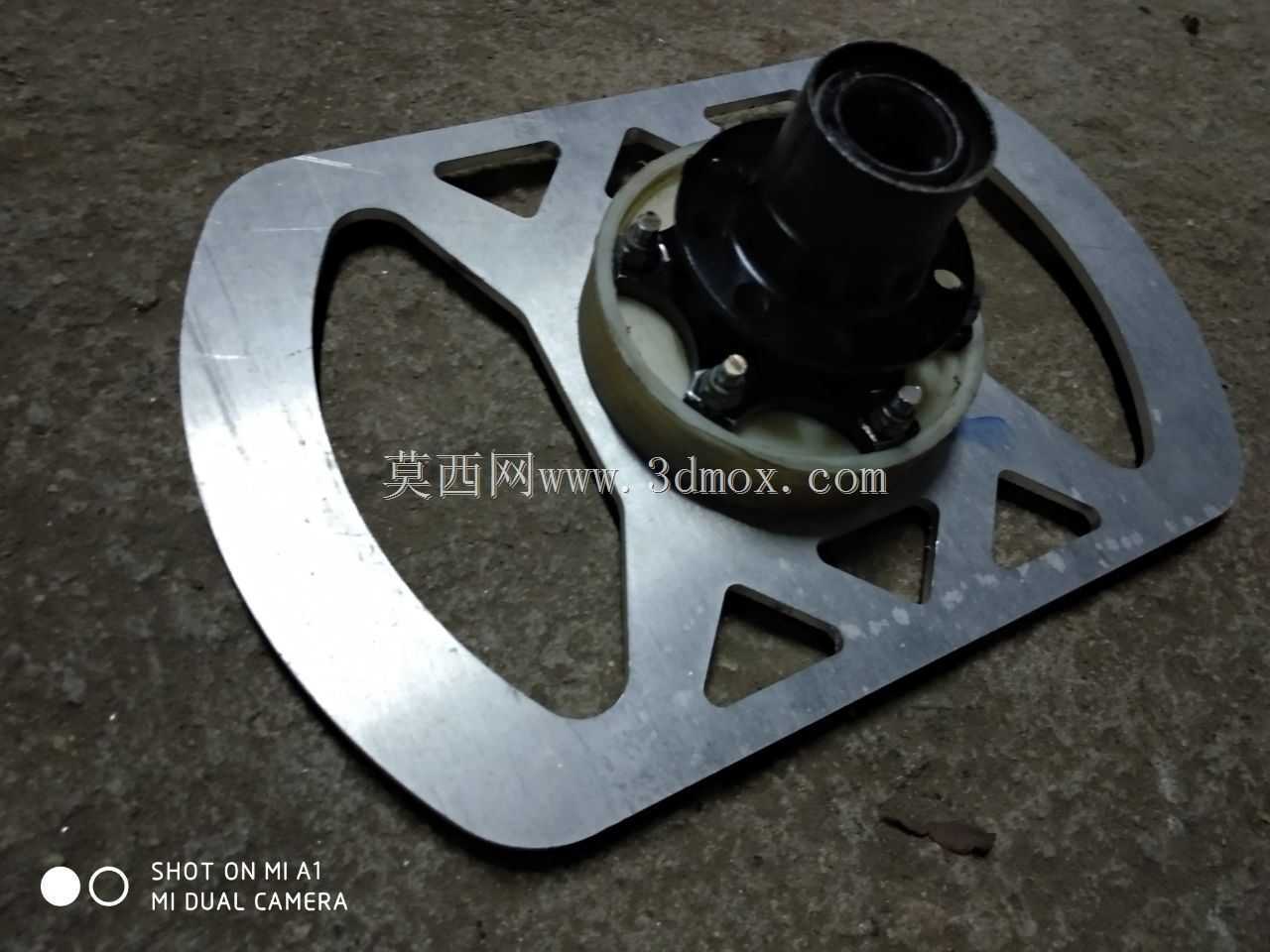

　　这款转向盘结构主要面向学生方程式赛车的转向系统应用场景，适配大学生方程式赛事的单人驾驶赛车使用需求，直接对接赛车转向柱的快速释放安装接口，承担驾驶过程中的转向操控力传递功能，是赛车驾驶操控系统里直接和驾驶员交互的核心部件。从实际装车使用的角度看，该结构完全适配70mm节圆直径的快速释放支架安装标准，安装孔位按照快速释放座的定位要求做了对称排布，装车时不需要额外做转接件加工，直接通过螺栓就能完成和快拆基座的紧固连接，安装边界完全覆盖主流学生方程式赛车所用的快拆转向座尺寸，不会出现和转向柱护罩、驾驶舱前部结构干涉的问题。设计思路上优先考虑了学生车队的加工可行性，整体采用等厚度板材切割成型的结构，没有复杂的曲面成型或者多件焊接工序，

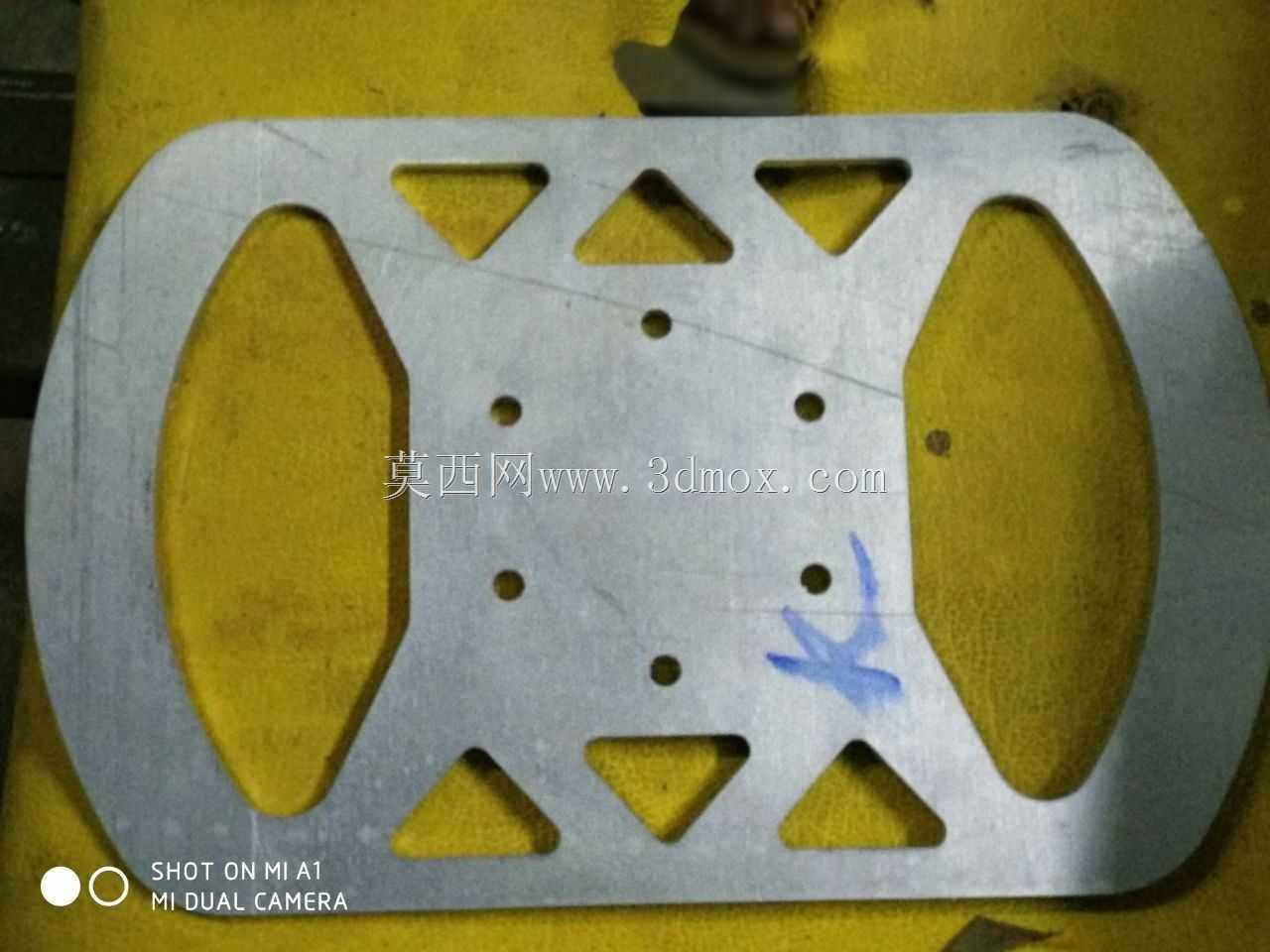

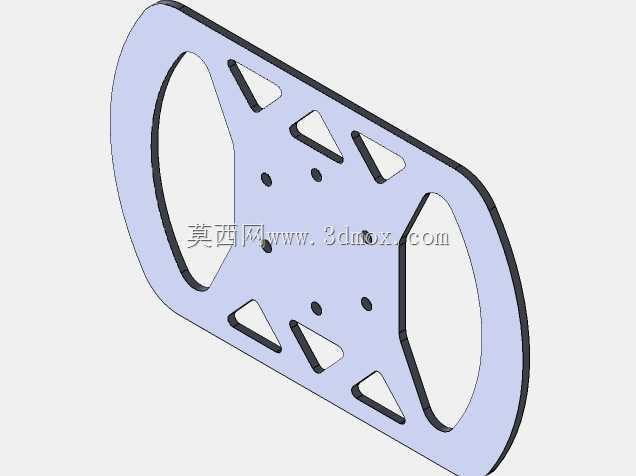

　　普通的激光切割设备就能完成整板的下料加工，加工完成后只需要对边缘做倒角去毛刺处理就能投入使用，不需要额外开模或者定制特殊型材，能够有效降低学生车队的零件加工成本与制作周期。结构强度层面，转向盘的握持区域做了闭环的轮廓设计，保证双手握持时的受力连续性，中间的支撑区域采用三角形镂空的减重设计，在不降低整体结构抗扭刚度的前提下，尽可能去除非受力区域的材料，既能够降低转向系统的转动惯量，让转向操控的响应更灵敏，也能减少整车的非簧载关联质量，适配赛车轻量化的设计目标。握持区域的轮廓按照成年人双手握持的操作范围做了弧度适配，左右两侧的握持段做了内收的轮廓处理，转向时手腕的活动空间充足，不会出现打方向时手腕和盘体结构磕碰的问题。

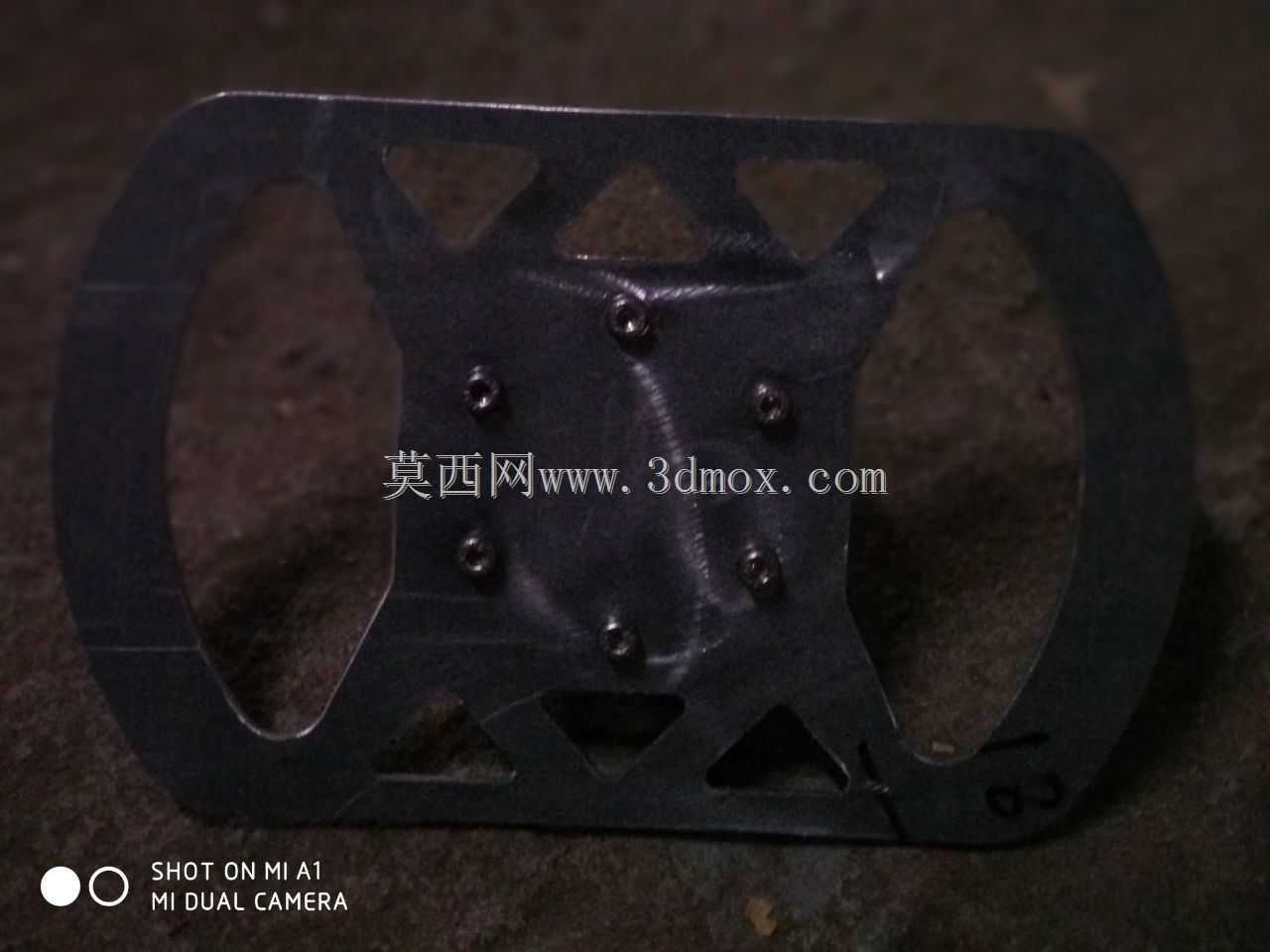

　　盘体上的安装孔除了对接快拆基座的主定位孔之外，还预留了功能按键的安装点位，后续可以根据车队的需求加装换挡拨片、仪表按键、急停开关等操控元件，不需要额外在盘体上二次钻孔破坏结构。从实际使用的受力场景来看，该结构能够承受赛道激烈驾驶时的大角度转向拉力，三角形镂空的筋位布局刚好对应转向力传递的主路径，转向时施加在握持区的力能够通过筋位直接传递到中间的快拆安装区域，不会出现局部应力集中导致的盘体变形问题。板材厚度的选择上适配常规的铝合金或者碳纤维板材加工规格，不管是采用5系铝合金板材做激光切割后阳极氧化处理，还是采用碳纤维板做水切割加工，都能直接套用该结构的轮廓尺寸，不需要针对材料特性做额外的结构修改。和传统的圆形转向盘相比，

　　这款结构的上下区域做了平直化切除处理，能够给驾驶员的腿部留出更多的活动空间，在赛车狭小的驾驶舱内，驾驶员进出座舱、踩踏板操作时都不会被转向盘下沿磕碰，适配方程式赛车坐姿低矮、驾驶舱空间紧凑的布局特点。盘体的边缘没有突出的结构，所有镂空位置的边角都做了圆角过渡，驾驶过程中即使佩戴赛车手套操作，也不会出现勾挂手套或者划伤手部的问题，符合赛车零部件的安全设计要求。在转向比匹配上，该盘体的左右最大转动角度范围适配学生方程式赛车常用的转向机行程，打满方向时盘体的转动角度不会和驾驶舱侧部的防滚架结构干涉，不需要额外调整转向机的安装位置或者修改驾驶舱的内部布局。
