日产巡逻车前后桥悬架系统三维结构

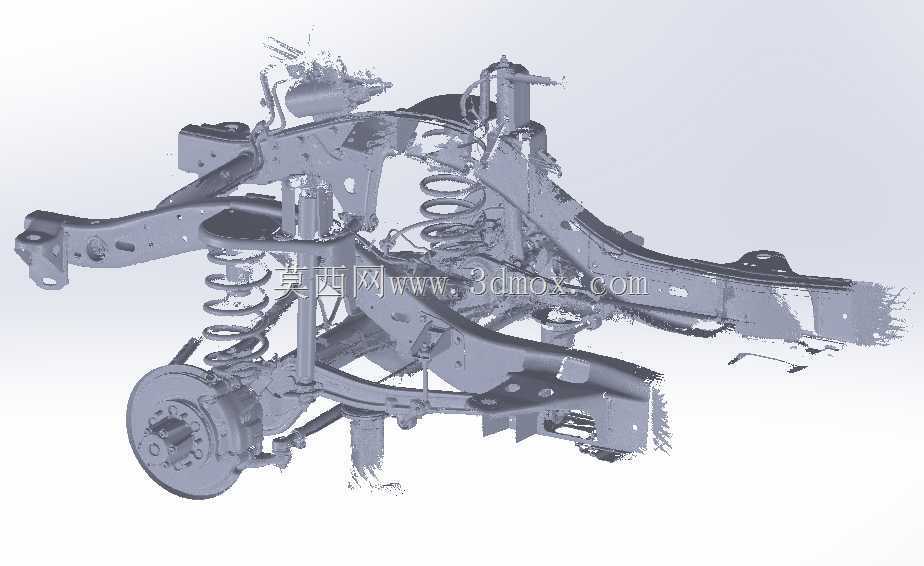

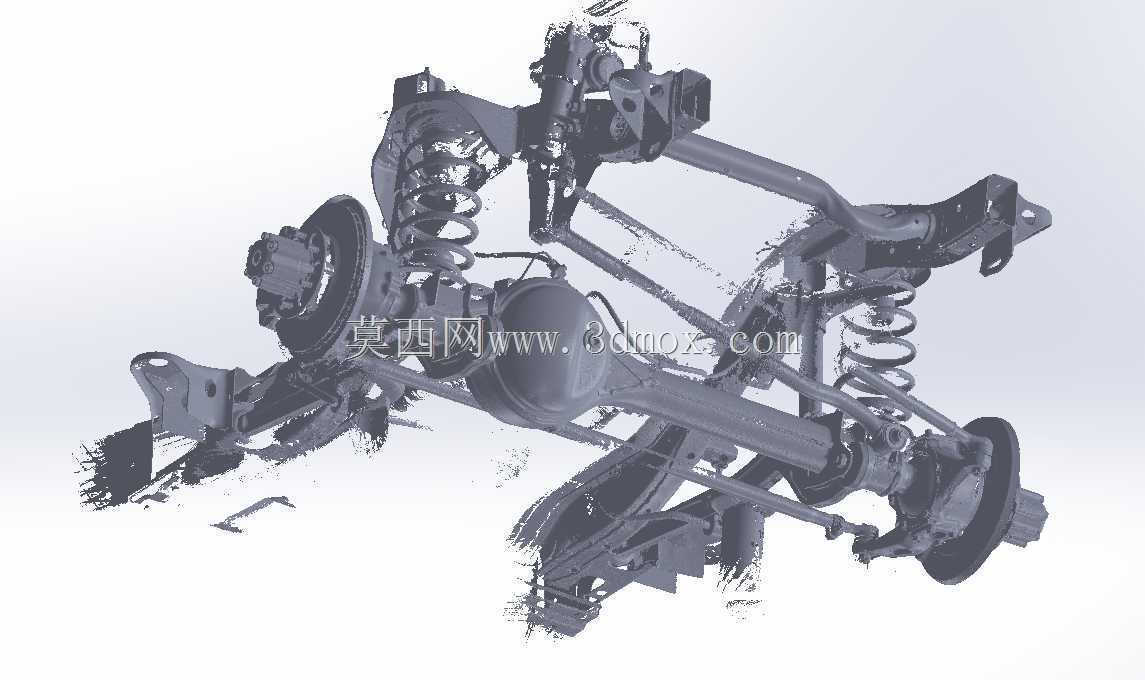

　　这套三维结构还原了硬派越野车型的前后桥悬架总成，覆盖了从轮端连接到车架固定的全部传力路径，在整车开发流程中，这类底盘结构的数模是整车总布置、底盘性能调校、零部件干涉校核的核心依据，常被用于越野车型的底盘改装方案验证、售后配件开发、底盘教学实训场景中。从结构布局来看，该总成采用整体式车桥搭配螺旋弹簧的悬架形式，这类结构常见于非承载式车身的越野车型，相比独立悬架，整体桥的结构刚性更强，在大落差越野路面行驶时能保证两侧车轮的接地性，避免单侧车轮悬空失去附着力，同时螺旋弹簧相比钢板弹簧能提供更长的压缩行程，过滤路面颠簸的表现更优，兼顾非铺装路面的通过性与铺装路面的行驶舒适性。轮端部分集成了制动盘、转向节、轮毂轴承单元，制动盘采用通风式结构，

　　在连续制动工况下能更快散发热量，避免热衰减导致制动性能下降；转向节通过球头销与转向拉杆连接，同时预留了ABS轮速传感器的安装位，轮速传感器的安装孔位同轴度公差控制在0.05mm以内，保证轮速信号采集的准确性，避免ABS系统误触发。车桥本体采用球墨铸铁材质，桥壳内部预留了差速器、半轴的安装腔体，桥壳的壁厚经过拓扑优化，在保证整体刚性的前提下降低了非簧载质量，非簧载质量的降低能有效减少车轮跳动时对车身的冲击，提升行驶稳定性。螺旋弹簧的上下端分别连接车架支座与桥壳弹簧座，弹簧座的安装面设计有定位凸台，避免弹簧在大行程压缩、拉伸时出现移位，弹簧刚度匹配了整车满载质量，在车辆空载时弹簧预压量为25mm，满载时压缩量为70mm，

　　保证悬架在全行程范围内不会出现刚性撞击。减震器采用双向作用筒式结构，安装位置与螺旋弹簧错开布置，减震器上下端均采用橡胶衬套连接，能过滤路面传递的高频振动，避免减震器活塞杆受到侧向力导致油封损坏，减震器的阻尼特性经过匹配，压缩行程阻尼较小，拉伸行程阻尼较大，能快速抑制弹簧的多余跳动。横向稳定杆通过连杆连接两侧桥壳，稳定杆衬套采用聚氨酯材质，相比橡胶衬套抗老化性能更强，形变量更小，在车辆过弯时能有效减少侧倾角度，提升过弯稳定性。安装边界方面，桥壳与车架连接的四个支座安装孔位间距为1120mm，孔位直径为16mm，适配M14的固定螺栓，轮端轮距为1580mm，制动盘直径为320mm，轮毂螺栓孔节圆直径为139.7mm，适配6孔的越野轮毂，

　　这些安装尺寸可以直接用于改装配件的匹配校核，不需要重新测量实车数据。建模过程中对所有运动部件的运动间隙做了校核，当悬架处于最大压缩行程时，轮胎与轮眉的间隙保留了30mm，转向打到最大角度时，轮胎与转向拉杆、减震器的间隙保留了15mm，避免实际装车后出现运动干涉。这套数模的所有零部件都保留了装配约束关系，可以直接导入动力学仿真软件中，模拟不同路面工况下的悬架受力情况，也可以用于3D打印制作教学教具，帮助汽修专业的学员理解硬派越野车型的底盘悬架结构。
