JCB挖掘装载一体机线框结构设计方案

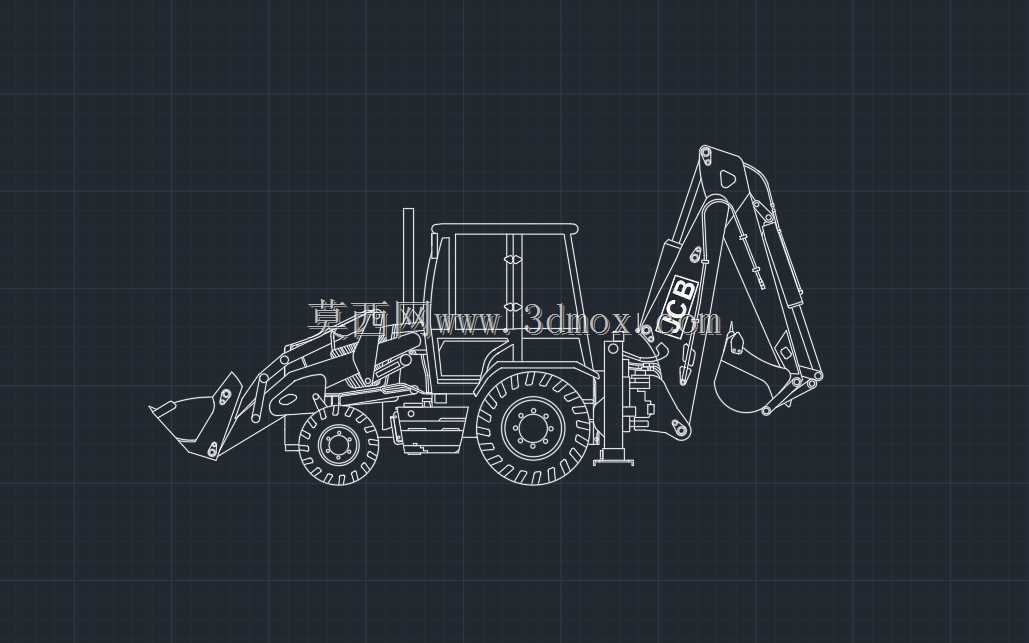

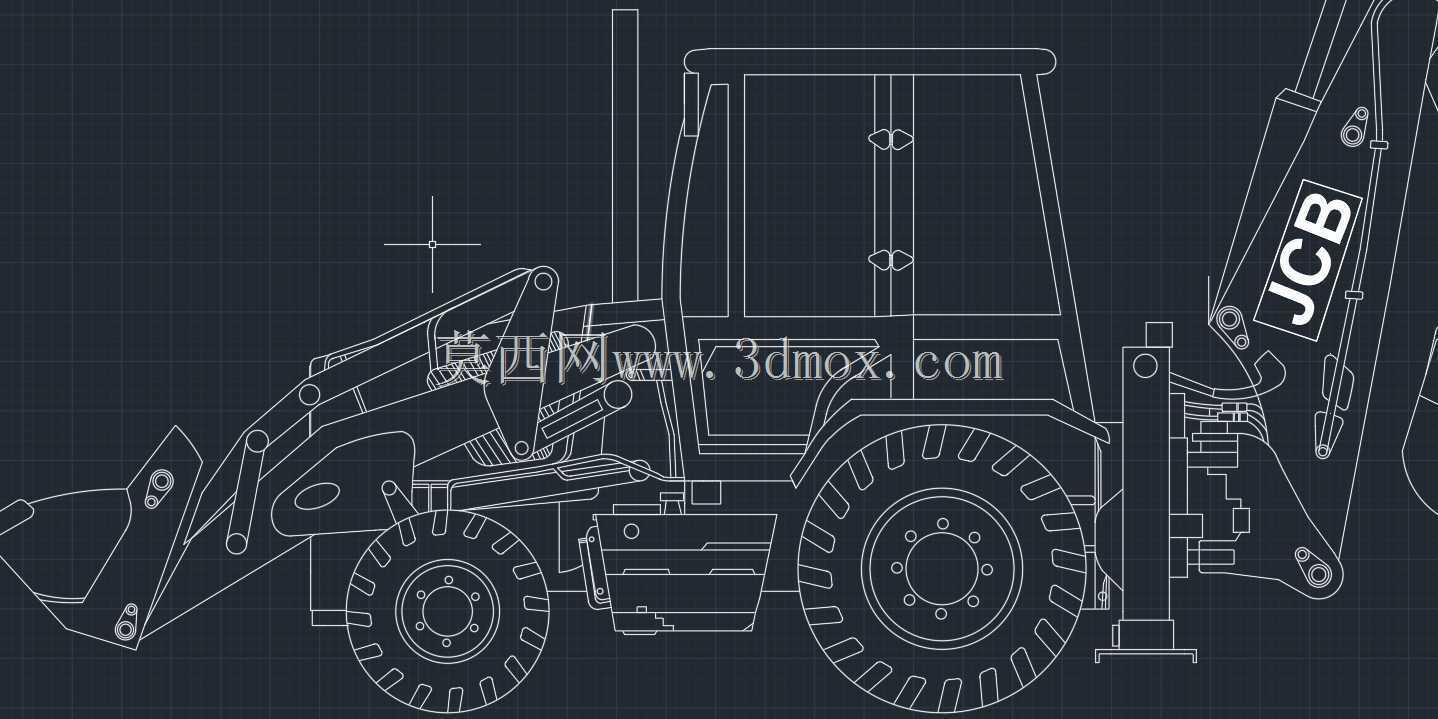

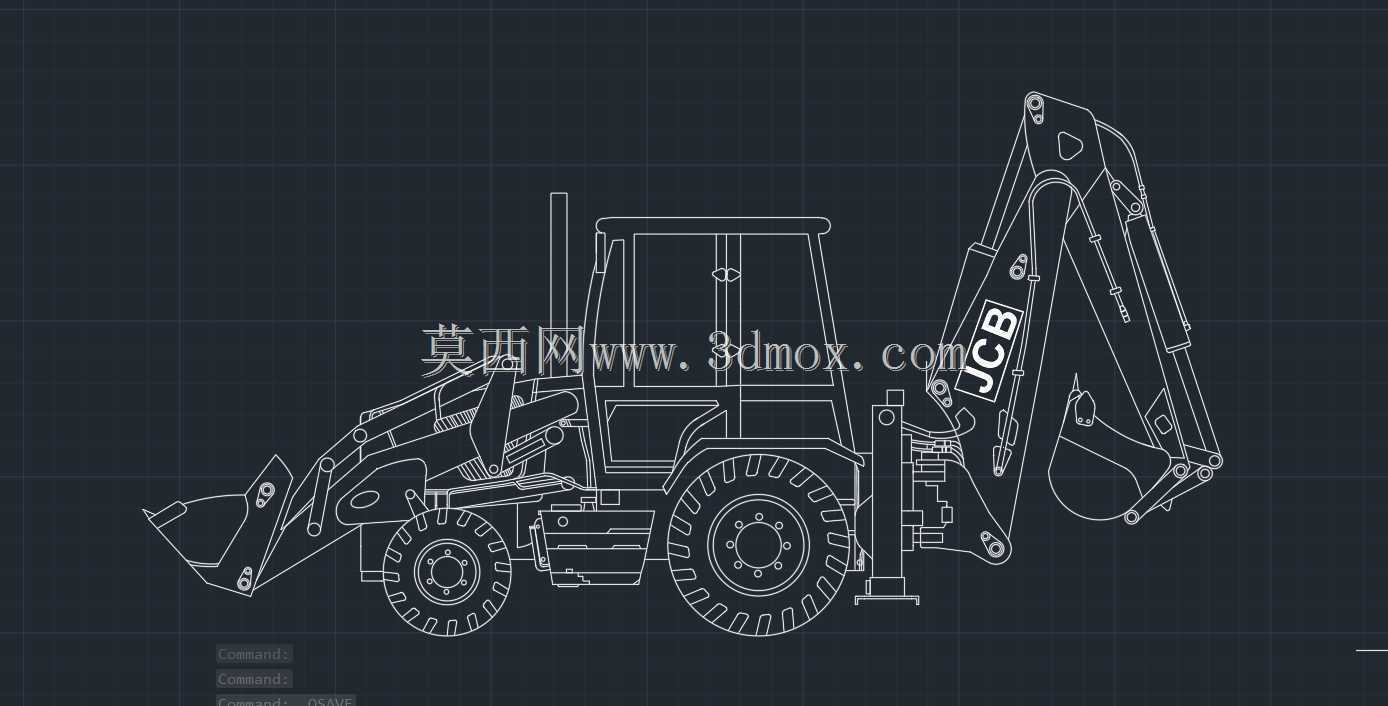

　　在市政管线抢修、乡村基建零散作业、厂区物料转运这类场地受限、工序复合的施工场景里，两头忙形式的挖掘装载设备一直是无法被替代的作业主力，本次呈现的线框结构方案，完整还原了这类设备的整机布局逻辑，从结构设计的角度覆盖了作业端、行走端、操作端的全部安装边界与配合关系。先从后端反铲作业段说起，这部分的设计核心是兼顾挖掘深度与作业回转半径的平衡，动臂、斗杆、铲斗的铰接点位置经过反复校核，在常规施工的3米左右挖掘深度需求下，不需要额外调整支腿位置就能覆盖管沟开挖的作业范围，支腿的布置位置刚好在底盘后侧的受力平衡点上，挖掘作业时支腿伸出后的支撑跨度，刚好抵消偏载挖掘时的倾覆力矩，不需要额外增加配重块就能满足侧挖时的稳定性要求，

　　这一点在老旧小区管线作业时尤其重要，毕竟这类场景往往没有足够的空间让设备完全展开支腿。前端装载端的设计则更侧重物料转运的效率，铲斗的铰接摇臂结构采用了单摇臂加双连杆的布局，举升过程中铲斗的角度变化平缓，不会出现物料撒漏的情况，举升最高点的卸料高度刚好匹配常见的农用三轮车、轻型货运卡车的货厢高度，不需要额外调整车辆位置就能完成卸料动作，铲斗的刃口角度做了优化，既可以铲装松散的砂石土方，也能对场地做简单的平整作业，不需要更换属具就能完成多道工序。行走底盘部分采用了四轮驱动的布局，轮胎的花纹选型偏向非硬化路面的抓地力需求，轮距的设计刚好适配乡村常见的3米宽硬化路面，不会出现占道过宽影响通行的问题，底盘的离地间隙控制在合理范围，

　　既可以通过乡间常见的田埂、凸起路面，也不会因为重心过高影响行驶稳定性，转向系统采用了铰接式转向的布局，转弯半径控制在6米以内，在狭窄的巷道、厂区内部道路也能灵活调头。驾驶室的位置布置在整机前后作业端的中间位置，操作员的视野刚好可以同时覆盖前端装载和后端挖掘的作业范围，不需要频繁调整坐姿就能观察到两个作业端的动作，驾驶室的框架结构做了防滚的加强设计，在边坡作业时如果出现小范围的侧滑，框架结构可以承受足够的冲击力保护操作员安全，操纵杆的布置位置符合人机工程学要求，常用的动臂操作、铲斗操作、支腿操作的手柄都在手臂自然伸展的范围内，长时间作业也不容易产生疲劳。液压管路的布置沿着车架的内侧走线，所有管路的转弯位置都预留了足够的弯曲半径，

　　不会因为作业时的车架振动出现管路弯折磨损的情况，管接头的位置都预留了检修空间，日常更换密封件、检修管路的时候不需要拆解大面积的覆盖件，维护便利性有足够的保障。整机的外形尺寸控制在长7米、宽2.4米、高2.8米的范围内，不管是平板拖车转运还是在狭窄场地通行，都不会出现尺寸超限的问题，各个部件的安装边界都做了干涉校验，动臂举升到最高位置、反铲收回到运输位置的时候，都不会和驾驶室、轮胎、覆盖件产生碰撞，运输状态下的整机重心落在前后轮的中心位置，长途转运时不会出现偏重的情况。从设计思路上来说，这个方案没有追求极端的作业参数，而是把核心目标放在了多场景适配性上，不管是小型施工队的零散作业，还是市政部门的日常维护，这个结构的设备都能覆盖大部分的作业需求，不需要额外配置多种专用设备，降低了设备投入的成本，同时各个铰接点的销轴、衬套都采用了通用化的尺寸规格，后期更换配件的时候不需要找专用件，维护成本也能控制在较低的水平。
