微型履带式挖掘机三维结构设计

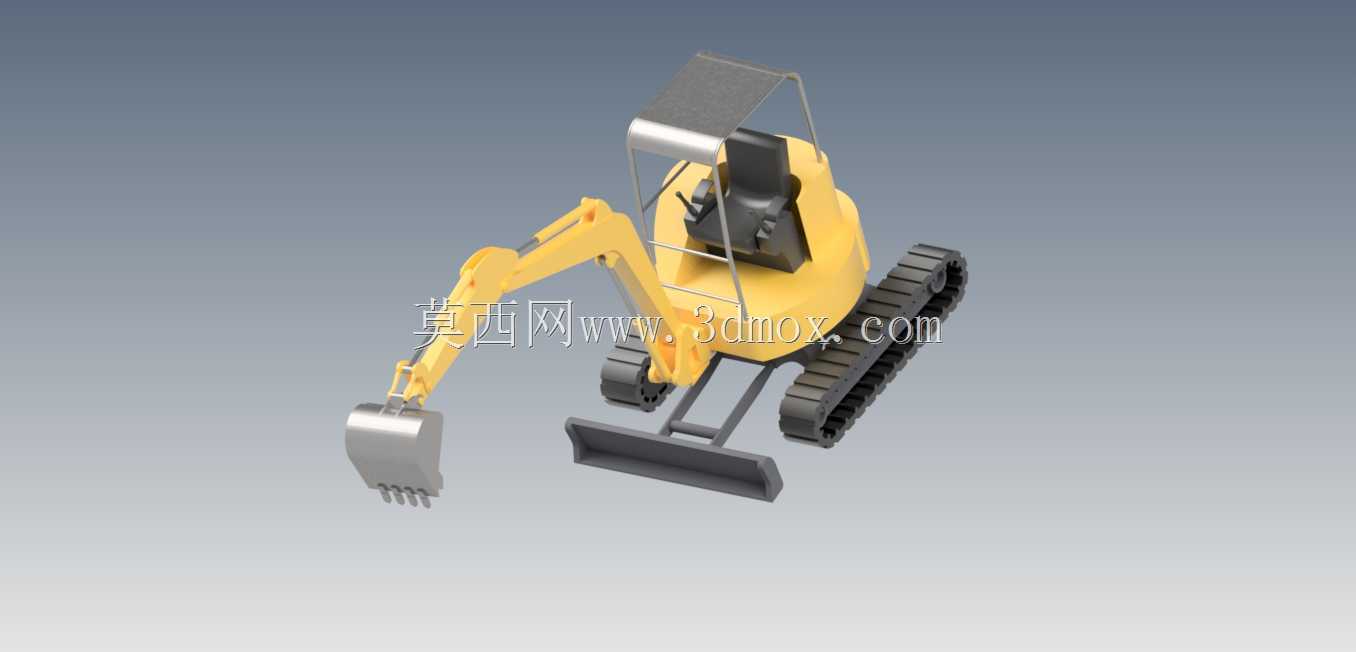

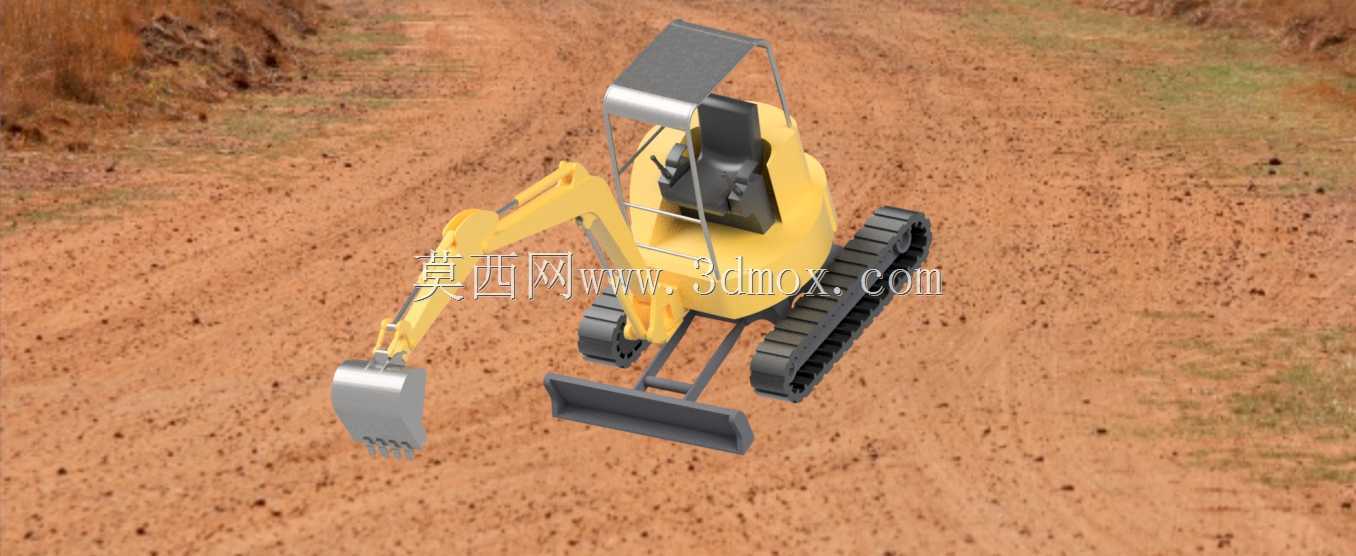

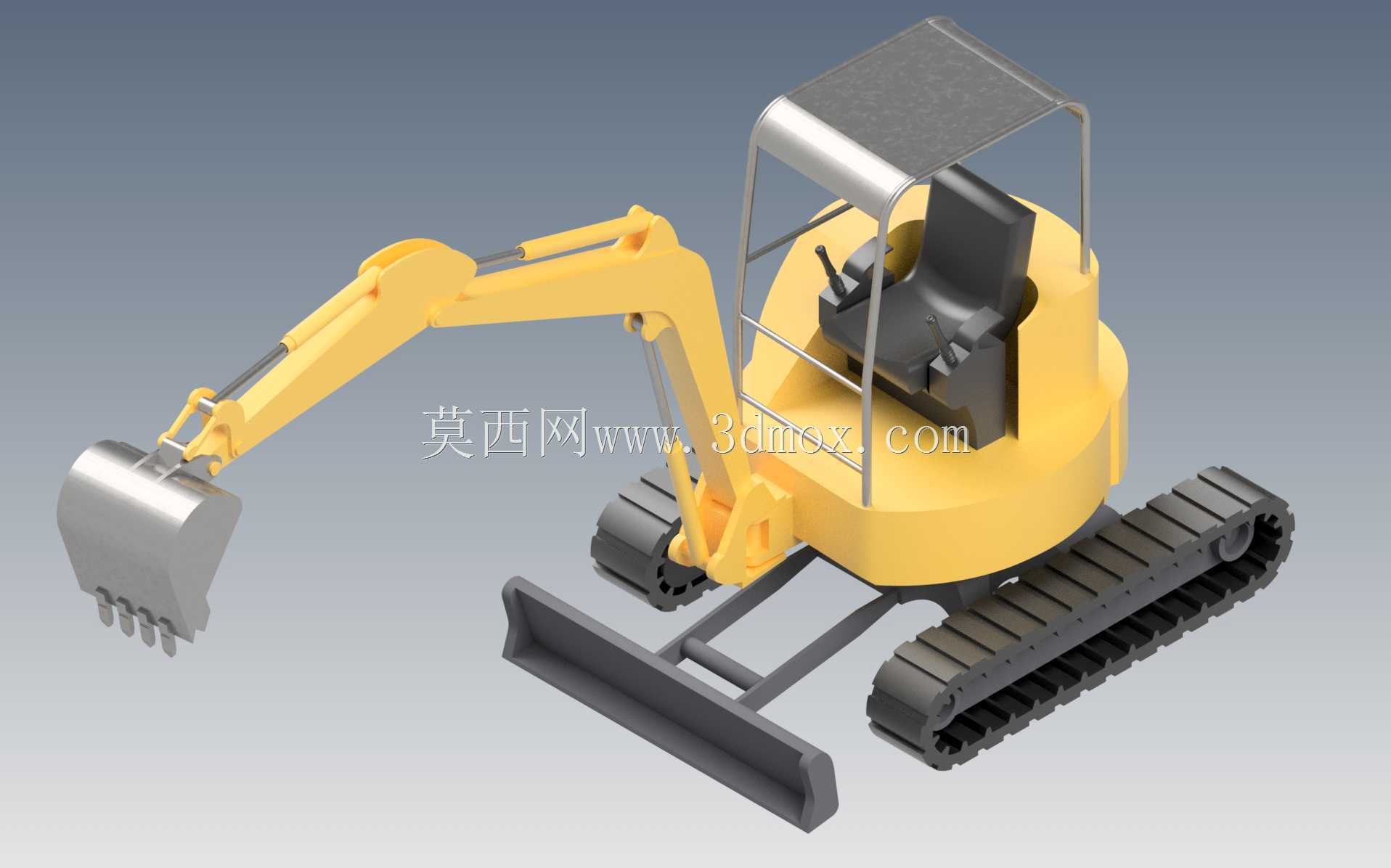

　　这款微型履带挖掘设备的三维结构，完全围绕狭小空间作业场景做适配设计，不同于常规大中型挖掘机的重载取向，整体结构优先考虑通过性与操作灵活性，可直接进入室内拆除、庭院改造、市政管线抢修、园林苗木移栽这类大型设备无法抵达的作业面，甚至能在狭窄的楼道、地下管廊内完成小范围土方开挖、物料清运作业。从结构布局来看，整机采用回转平台中置设计，上部工作装置、操作位、动力舱全部集成在圆形回转基座上，可实现360度全回转作业，在局促空间内无需频繁移动整机位置，仅通过上部回转就能调整挖掘方位，大幅降低狭小空间内的操作难度。行走部分采用橡胶履带底盘设计，履带接地比压控制在较低区间，作业时不会破坏硬化路面、草坪铺装层，适配城市建成区、

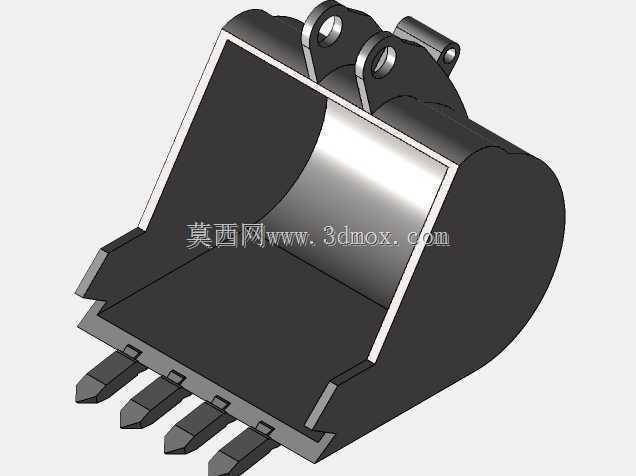

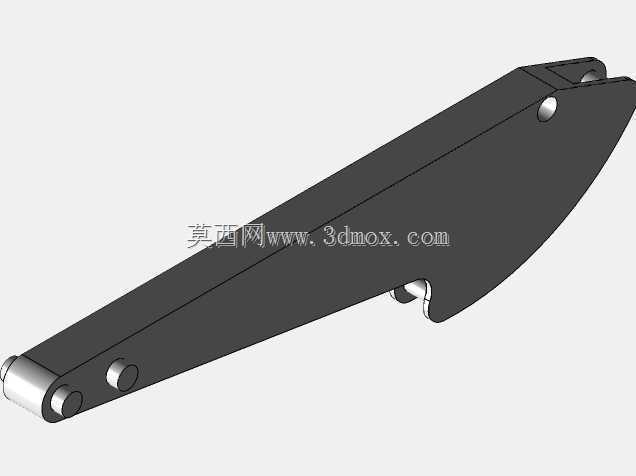

　　园林景区这类对地面保护有要求的作业场景；底盘前端配置的推土板，除了可完成场地平整、少量推土作业外，还能在挖掘作业时作为辅助支撑，提升整机挖掘时的稳定性，避免单侧受力出现侧倾风险。工作装置采用短动臂、短斗杆的铰接布局，铰点位置经过反复校核，在有限的臂长范围内最大化挖掘深度与卸料高度，铲斗采用小容量窄斗设计，适配小方量作业需求，斗齿结构做了耐磨强化处理，可应对夹杂碎石的硬质土层作业。操作位采用开放式无驾驶室设计，仅设置简易防护顶棚，一方面压缩整机整体高度，可直接进入限高2米以内的低矮空间作业，另一方面操作人员可获得无遮挡的全向视野，近距离作业时能精准控制铲斗动作，避免磕碰周边管线、墙体等设施。从安装边界尺寸来看，整机宽度控制在1米以内，

　　长度不含工作装置时不足2米，可直接通过普通住宅单元门、电梯轿厢，转场时无需大型运输车辆，小型货运面包车即可完成转运，适配零散小工程的频繁转场需求。设计过程中对各部件的运动干涉做了全行程校核，动臂举升、斗杆收放、铲斗翻转、平台回转、履带行走的所有运动路径都预留了足够安全间隙，不会出现部件剐蹭问题；液压管路的排布沿动臂、斗杆的结构内侧布置，既避免作业过程中被碎石、硬物磕碰损坏，也让整机外观更整洁，减少管路外露带来的勾挂风险。整机配重集成在回转平台尾部，重量经过精准匹配，在最大挖掘半径、最大挖掘深度工况下，可保证整机纵向稳定性，无需额外加装支腿就能完成额定载荷下的挖掘作业，进一步简化作业前的准备流程。这类微型挖掘设备的结构设计，

　　核心是在有限的体积与重量约束下，平衡作业能力、通过性、操作便利性三者的关系，不同于大型矿用挖掘机追求极致重载效率，这类微型设备更强调场景适配性，每一处结构细节都围绕狭小空间作业的实际痛点做优化，比如履带的张紧结构采用外置调节设计，现场维护时无需拆解底盘护板就能快速调整履带张紧度；推土板的高度调节采用独立液压回路，操作手可在作业过程中随时调整推土板高度，无需停机操作。上部回转平台的圆形轮廓设计，除了提升回转时的空间利用率，也避免了方形棱角在狭窄空间回转时磕碰周边障碍物，操作位的座椅、操纵杆布局按照人机工程学做了位置优化，长时间作业时可降低操作疲劳度，防护顶棚的框架采用薄壁型钢焊接结构，在保证防坠物防护强度的前提下尽可能降低自重，避免过多占用整机重量配额，把更多重量余量留给工作装置与配重结构，提升实际作业载荷能力。
