菲亚特PUNTO整车多视角线框结构图纸

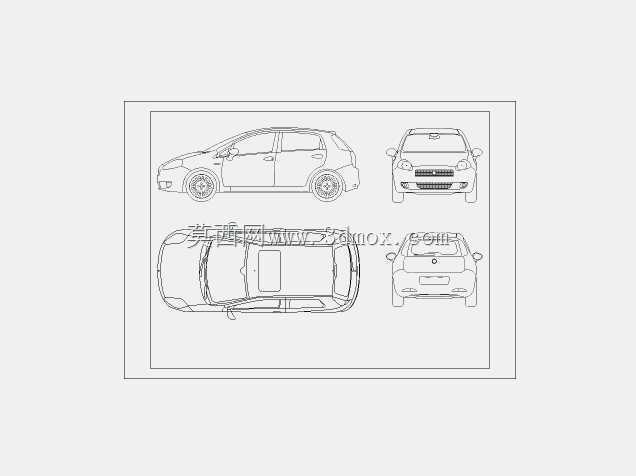

　　在整车正向开发、改装设计以及教学实训场景中，精准的多视角车身外廓基准数据是所有结构设计工作的起点，这套菲亚特PUNTO的多视角线框资料，覆盖了车身侧视、前视、顶视、后视四个核心正交投影视角，能够为不同环节的设计工作提供统一的外廓尺寸基准。很多刚接触整车结构设计的工程师容易忽略正交视图的对齐逻辑，实际在做车身外饰件匹配、改装件开孔定位、总装工位布局校核的时候，不同视角的轮廓线如果没有严格遵循投影对齐规则，后续导出的二维加工图、三维建模参考基准都会出现尺寸偏差，这套线框在绘制时严格遵循了机械制图的投影对齐要求，侧视图的车身腰线、前后轮心位置、车顶轮廓线，能够和前视图、后视图的对应特征点一一匹配，顶视图的车身宽度、

　　前后悬长度也和侧视方向的尺寸边界完全对应，不需要设计人员再花时间做视图对齐校准。从实际应用场景来看，这套线框资料首先可以用于小型两厢乘用车的外饰改装设计，比如加装车身侧裙、前后包围、车顶行李架的时候，设计人员可以直接在对应视图上勾勒改装件的轮廓边界，核对改装件和原车曲面的贴合度，避免出现安装间隙不均、突出车身外廓不符合法规要求的问题；在汽车教学实训环节，这套多视图线框可以作为制图课程的实操案例，让学员对照视图练习三维建模的特征对齐、曲面搭建逻辑，理解整车外廓的尺寸比例关系，比单纯的文字描述更直观；在二手车整备、事故车修复环节，钣金工也可以对照这套视图核对修复后的车身轮廓偏差，比如前后翼子板修复后的弧度、车门安装后的齐平度，

　　都可以参照线框的轮廓基准做校验，减少修复后的外观瑕疵。从设计思路层面看，这套线框没有冗余的内饰细节、底盘管线结构，只保留了车身外廓的核心特征线，包括前后保险杠的轮廓弧度、车窗的边界位置、车门分缝线的走向、外后视镜的安装位置、轮毂的外廓尺寸、车灯的外形边界，这些特征点都是做外饰设计、车身匹配时最核心的参考要素，去掉非必要的细节能够让设计人员在参考时快速抓取核心尺寸，不会被细碎的结构干扰判断。在安装边界的参考价值上，这套线框标注的车身整体长宽高比例、轮距轴距的相对位置、前后悬的长度占比，能够为总装布局、停车设备设计、车辆运输工装设计提供尺寸参考，比如设计家用车库的限位装置、立体车库的载车板尺寸时，

　　可以参照这类小型两厢车的外廓边界预留足够的安全间隙，避免出现车辆停放时刮擦的问题；做车辆展示台架设计时，也可以根据轮心的位置确定台架支撑点的布置范围，保证支撑点落在车辆底盘的承重区域，不会损伤车身底板。很多设计人员在找车型参考资料时容易遇到视图不全、比例失真的问题，要么只有侧视图没有前后视图，无法核对车身宽度方向的尺寸，要么视图之间比例不一致，建模时出现车身比例失调的问题，这套四视角齐全的线框资料，所有视图采用统一的比例绘制，特征点的投影对应关系准确，不管是用来做快速的方案草图绘制，还是作为三维建模的底图参考，都能有效减少设计前期的基准校准工作量，提升设计效率。在做同级别车型的对标分析时，这套线框也可以作为尺寸对标基准，对比不同小型两厢车的车身轮廓差异、空间布局差异，分析不同车型在造型设计时的比例取舍，比如车窗面积占车身侧面的比例、前后保险杠的长度占比、车顶线条的下压角度，这些造型特征的差异都会直接影响车辆的风阻系数、内部乘坐空间以及外观视觉效果，通过统一基准的线框对比，能够更直观地量化这些设计差异，为新车型的造型方案提供参考依据。
