V6发动机活塞徽标激光切割装饰件

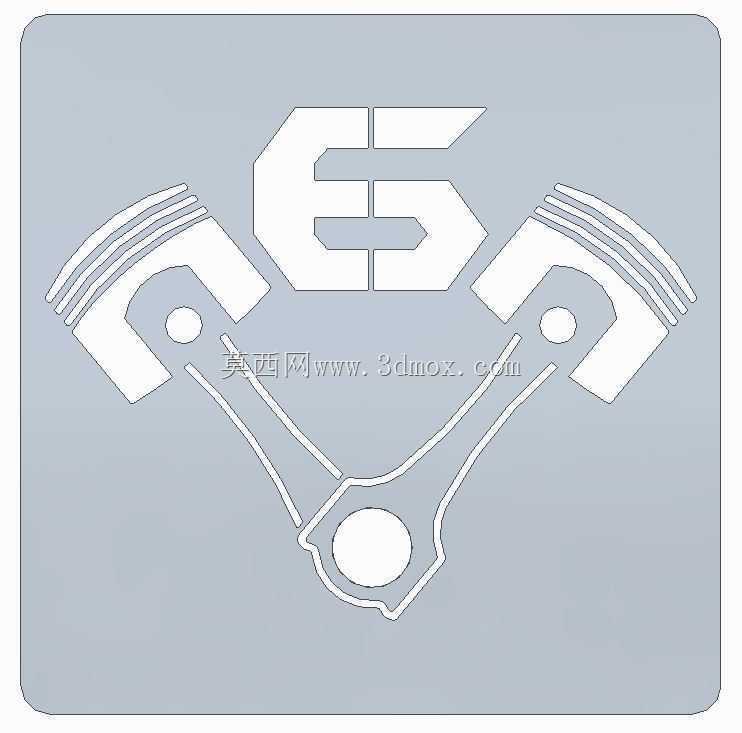

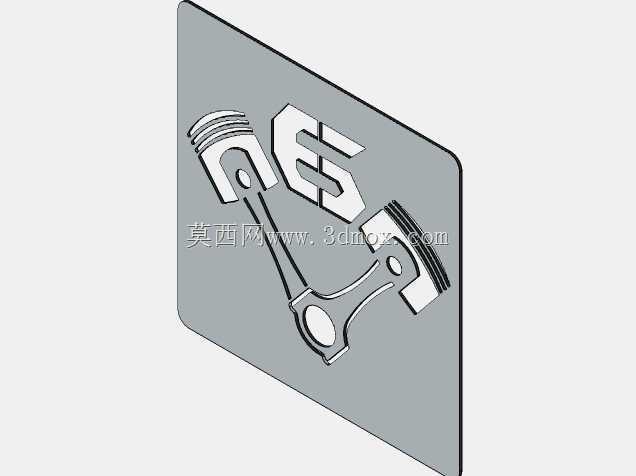

　　该作品以V6动力单元为视觉主题，将发动机内部最具识别度的活塞连杆机构与数字“6”结合，形成适合平面切割加工的装饰徽标。整体图形采用左右对称布局：上部为粗壮的数字“6”，下部两侧布置活塞、活塞环槽、连杆和中心曲轴铰接区域，既保留机械结构的轮廓特征，又通过线条连接形成完整闭合轮廓，便于激光切割、等离子切割、水刀或数控铣削直接下料。

　　从实际用途看，这类零件不属于承受燃烧压力的发动机功能件，而属于汽车文化展示、维修车间墙面装饰、改装店招牌、车友会标识、设备护板贴图或教学展板构件。它可以用薄钢板、不锈钢板、铝板或亚克力板加工，安装在墙面、格栅、工具柜、展架或工艺摆件上。由于图形为平面实心轮廓，加工时不需要复杂折弯，重点在于轮廓闭合、桥接合理和热变形控制。

　　设计思路上，活塞顶部的环槽以多条平行弧线表达，能够在远距离识别中迅速传达内燃机元素；连杆从小头孔延伸至中心大圆，形成V形夹角，呼应V6发动机两列气缸布置。中心圆形区域可理解为曲轴轴颈或视觉汇聚点，也可作为安装孔位预留区。两侧活塞销位置设置小圆封闭轮廓，切割后可形成镂空孔，既减轻板材重量，也为螺钉固定、悬挂穿绳或背光安装提供边界。

　　外形边界方面，徽标整体接近横向矩形构图，最外缘由数字、活塞和连杆共同构成，尖角与圆弧交替出现。下料前应根据板材厚度重新校核最小缝宽：若采用薄板激光切割，细窄环槽和连杆边缘可保留较小间距；若采用厚板火焰切割，则应放大窄槽宽度，避免熔渣搭桥。外轮廓尖角处建议设置微小圆角或保留热切割自然圆角，以降低应力集中。安装边界可围绕中心圆孔、活塞销孔或背部隐藏支座设计，明装时螺钉头可选用沉头结构，暗装时可在背面焊接螺柱或粘贴金属转接片。

　　建模时应保证所有曲线为连续封闭轮廓，线段之间不得存在重叠、断点或自交。数字“6”的内部负形、活塞销孔和中心圆属于镂空区域，需要在切割程序中区分内轮廓与外轮廓，合理设置引线位置，避免起割点落在外观主视面上。对不锈钢拉丝板或铝板，还应统一纹理方向，使活塞环槽与板材纹路形成稳定视觉关系。若用于户外招牌，背面可加装LED背光，镂空边缘会形成明显机械轮廓；若用于教学展示，则可在活塞、连杆、曲轴位置增加蚀刻文字，说明四冲程发动机的运动关系。

　　该图形把发动机结构语言压缩为二维装饰符号，线条简洁、主题明确，适合在汽车后市场、职业院校实训区、工业风空间和个性化定制加工中使用。结构工程师在转化为生产图纸时，只需结合所选板厚补充切口补偿、孔位尺寸、安装公差和表面处理要求，即可将其从概念徽标转换为可制造的平面切割件。
