螺旋弹簧式阻尼缓冲减震支柱结构

　　这套缓冲减震支柱在小型代步车、电动滑板车、折叠自行车后悬架、轻型代步设备以及小型移动作业平台的振动隔离环节中使用频率很高，核心作用是把路面颠簸、设备运行产生的往复冲击动能，通过螺旋弹簧的弹性形变先完成蓄能与缓释，再配合支柱内部的阻尼结构耗散振动能量，避免冲击直接刚性传递到承载架或者驾乘位置，既可以降低结构件受交变冲击出现疲劳开裂的风险，也能大幅提升运行过程的平顺性。

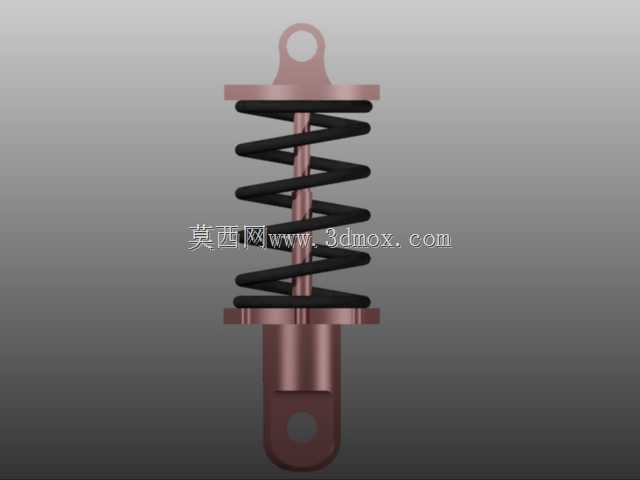

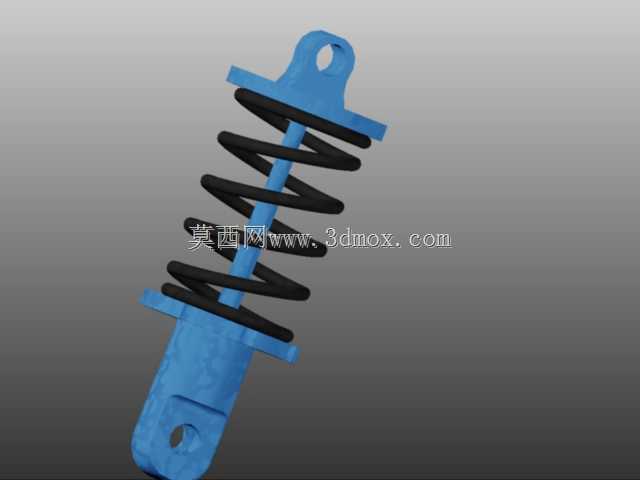

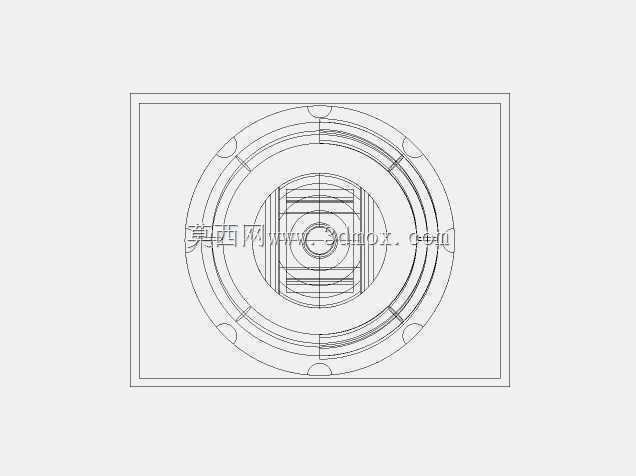

　　从结构布局来看，整套部件沿中心轴线同轴布置：中心为贯通式导向芯杆，芯杆上端加工带通孔的铰接吊耳，用于和设备上部的摆臂或者车架支座形成销轴铰接；芯杆下段延伸出阻尼工作筒，工作筒底端同样加工带安装孔的连接耳，和下部轮架或者底座支座完成铰接固定。螺旋压缩弹簧套在芯杆外侧，弹簧上下两端分别抵靠在上弹簧座与下弹簧座的定位台阶上，上下弹簧座都做了与弹簧端部圈径匹配的沉台限位，弹簧受压缩发生形变时不会出现径向窜动、偏磨或者脱出的问题。

　　实际选型匹配的时候，首先要核对的就是两端铰接孔的中心距，这个尺寸直接决定了减震器的安装边界：静态空载状态下的两端孔距要和设备悬架的设计安装位匹配，同时要预留足够的压缩行程，避免车轮上跳、设备受最大冲击载荷时弹簧被压并、芯杆触底；还要预留拉伸行程余量，防止车轮下坠或者悬架大幅伸张时芯杆从阻尼筒中脱出。两端铰接孔的孔径要和配套销轴的直径匹配，铰接位通常会加装橡胶衬套，既可以补偿少量安装角度偏差，也能过滤高频的细碎振动，避免金属销轴和耳片直接刚性碰撞产生异响。

　　弹簧的参数匹配是整个部件设计的核心环节：弹簧的丝径、有效圈数、中径、自由高度共同决定了弹簧刚度，刚度偏大时，缓冲效果偏硬，小幅度颠簸无法被有效吸收，驾乘体感颠簸明显；刚度偏小时，额定载荷下弹簧压缩量过大，很容易轻易触底，失去缓冲余量。设计时需要先统计承载位置的静载荷范围，算出弹簧在静载下的预压缩量，通常预压缩量控制在弹簧总可变形量的15%~25%区间，保证空载时弹簧不会松旷异响，满载时剩余的动行程可以覆盖绝大多数冲击工况。弹簧端部通常做并圈磨平处理，保证两端支撑面和弹簧座完全贴合，受载时弹簧的受力沿轴线均匀传递，不会出现侧向分力导致芯杆弯曲。

　　中心导向芯杆和阻尼筒的配合间隙需要严格控制，间隙过大时，受侧向力作用芯杆会出现径向晃动，弹簧受压时容易发生偏磨，长期使用后会出现弹簧表面涂层脱落、芯杆表面拉伤、阻尼油封渗漏的问题；间隙过小则会在芯杆表面沾附沙尘、出现微小形变时发生卡滞，导致减震器无法正常伸缩。阻尼结构的阻尼力调校需要和弹簧刚度匹配：阻尼过大，弹簧压缩后的回弹速度被过度限制，经过连续颠簸路段时减震器没有足够时间复位，会出现“越震越硬”的打底感；阻尼过小，弹簧压缩后会快速反复伸缩，出现多余的上下余振，也就是常见的悬架“弹跳”问题，车辆过弯或者制动时也会出现明显的俯仰晃动。

　　外部的上下弹簧座采用盘式凸缘结构，凸缘外径略大于弹簧外径，既可以对弹簧形成径向防护，避免行驶中卷起的碎石直接撞击弹簧表面，也能在弹簧万一发生断裂时，托住弹簧圈避免弹簧直接脱出卡入轮组造成安全事故。上下连接耳的开孔方向根据安装场景可以设计为同轴同向或者垂直正交，适配不同悬架的铰接布局，耳片的厚度需要按照最大冲击载荷做强度校核，避免在极限冲击下耳片被销轴拉裂。

　　在三维建模过程中，需要重点还原弹簧的螺旋升角、丝径扫掠路径，保证弹簧的自由高度、压并高度参数和实际选型件一致；同时要准确还原芯杆的伸缩行程区间，在做整机悬架装配模拟时，可以模拟减震器在最大压缩、最大拉伸两个极限位置的状态，检查周边的车架、轮体、挡泥板等部件是否和减震器本体发生运动干涉，提前排查安装后出现运动卡滞的隐患。这类减震支柱属于通用型缓冲弹性部件，除了代步车辆领域，也可以用在小型设备的机脚减震、移动推车的承载缓冲、工业台架的隔振支撑场景，只需要根据实际载荷调整弹簧刚度和连接耳尺寸即可完成适配。
