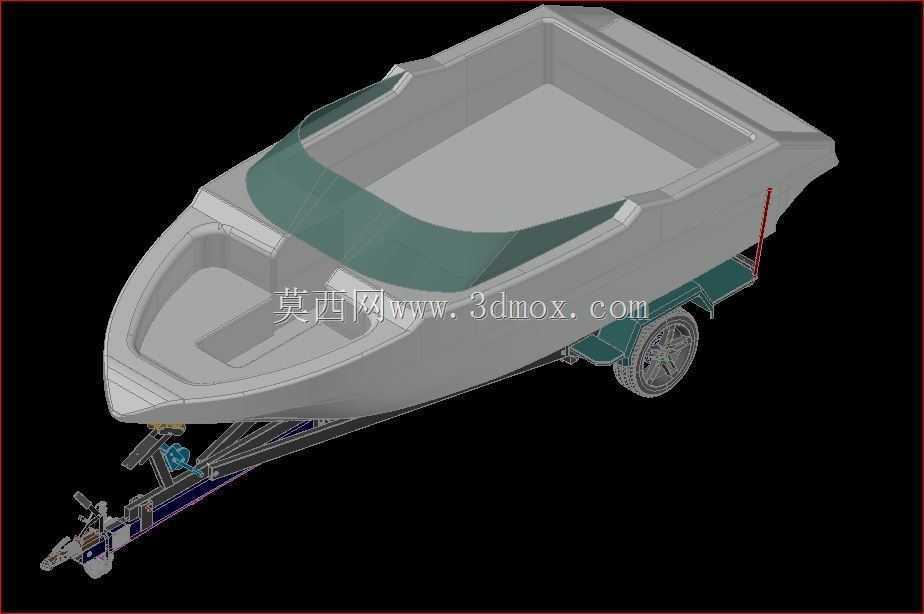

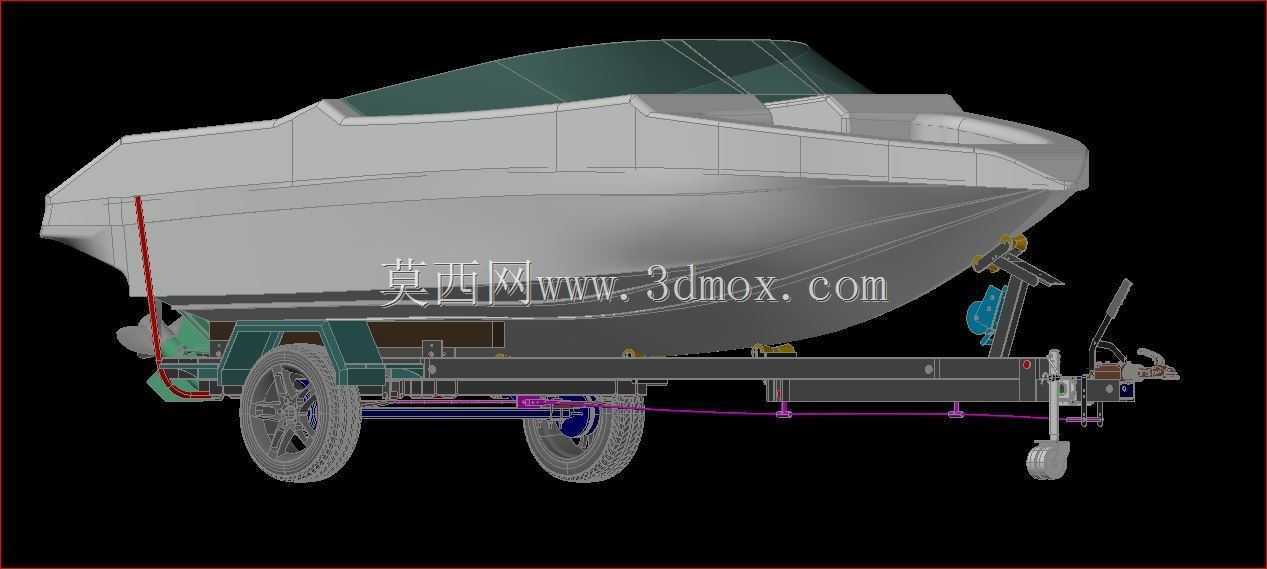

19英尺船体破颈式运输拖车结构设计

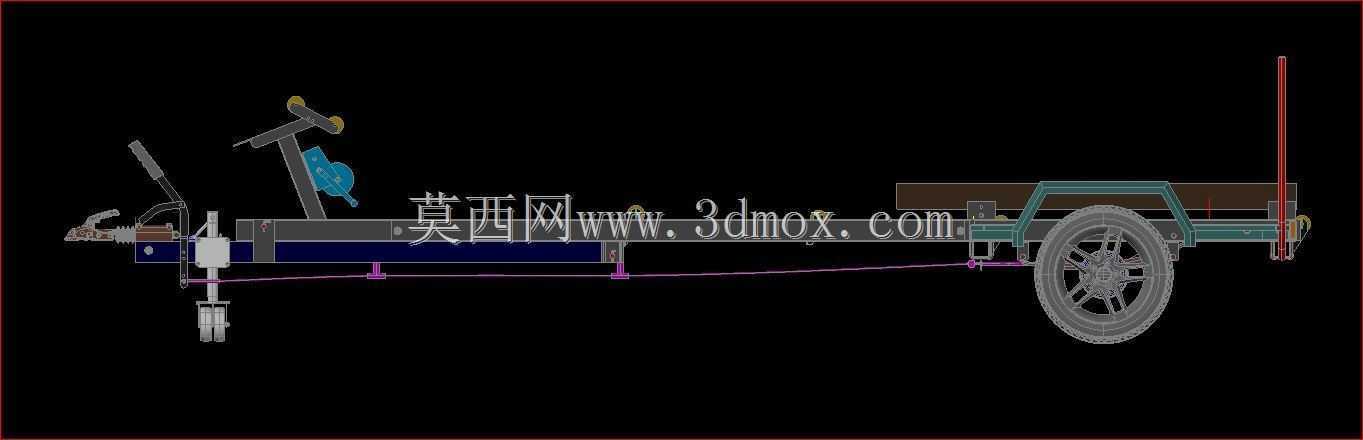

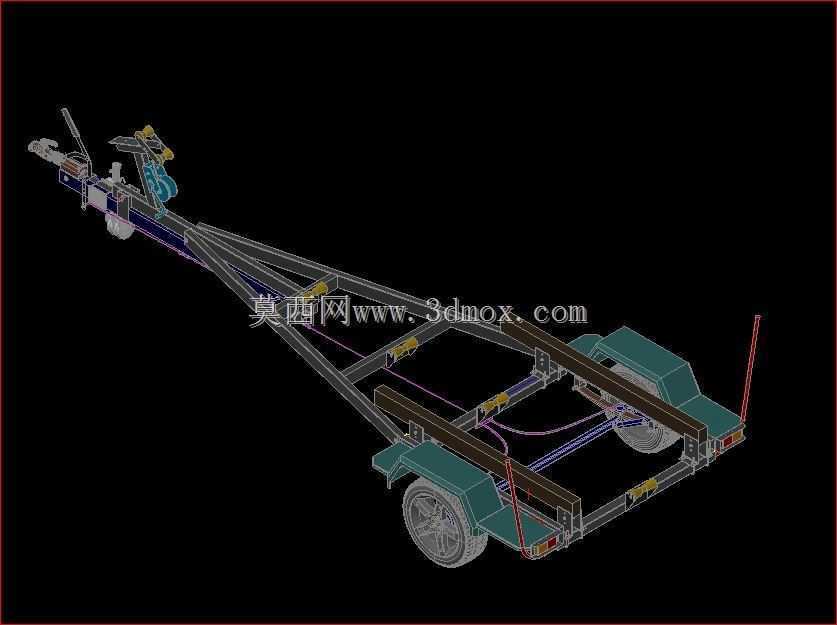

　　这款拖运设备的核心应用场景集中在休闲船舶的陆路转运环节，覆盖私人游艇码头、船舶维修站点、内陆水域接驳点等多个作业场景，主要承担19英尺规格小型船体的短距离拖运、上下水辅助、厂区周转等实际作业任务，适配Chris Craft系列177/197款休闲船体的承载需求，匹配斯特恩驱动形式的船尾结构，避免拖运过程中对船底驱动部件造成挤压磕碰。从功能特性来看，整套车架采用破颈式结构布局，区别于传统平直车架的设计，前段牵引架向下倾斜形成落差结构，在船体上下水作业时能够降低车架尾部的入水深度，无需将拖车架整体没入水中即可完成船体的装卸操作，大幅减少水域作业时车架金属部件的腐蚀概率，同时降低牵引车辆的涉水深度要求。车架主体采用矩形型钢焊接成型，

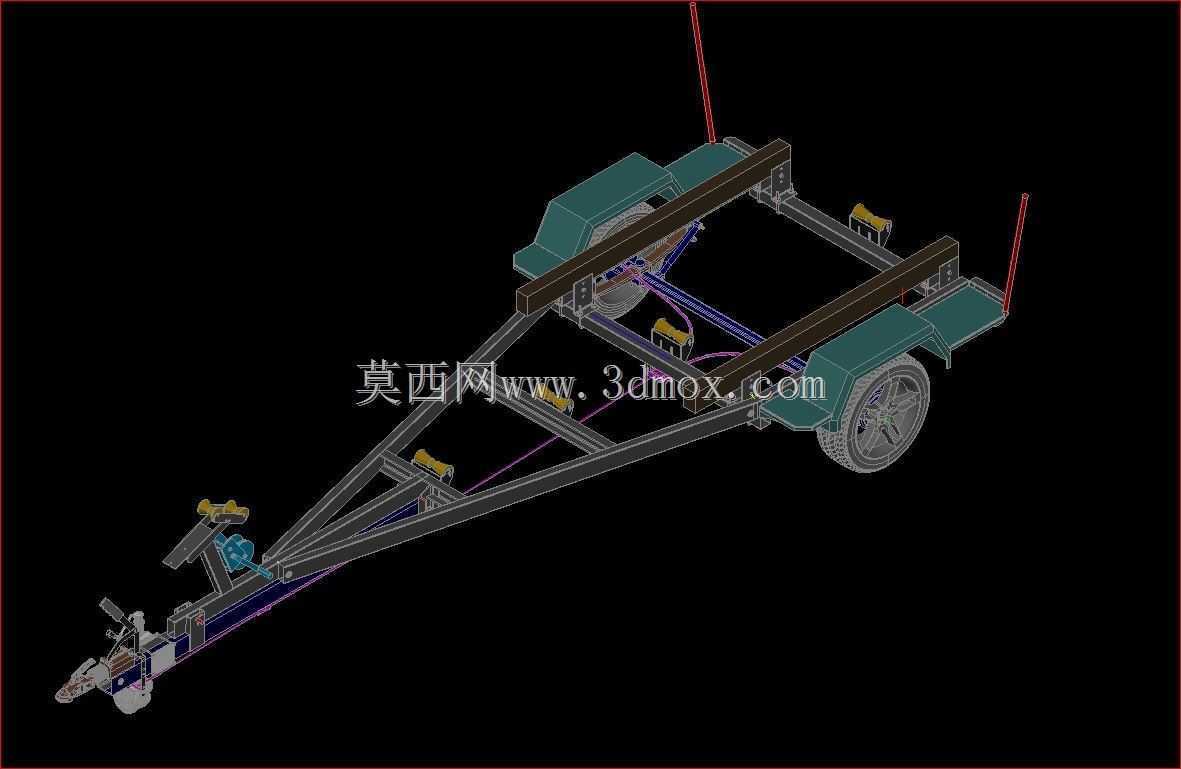

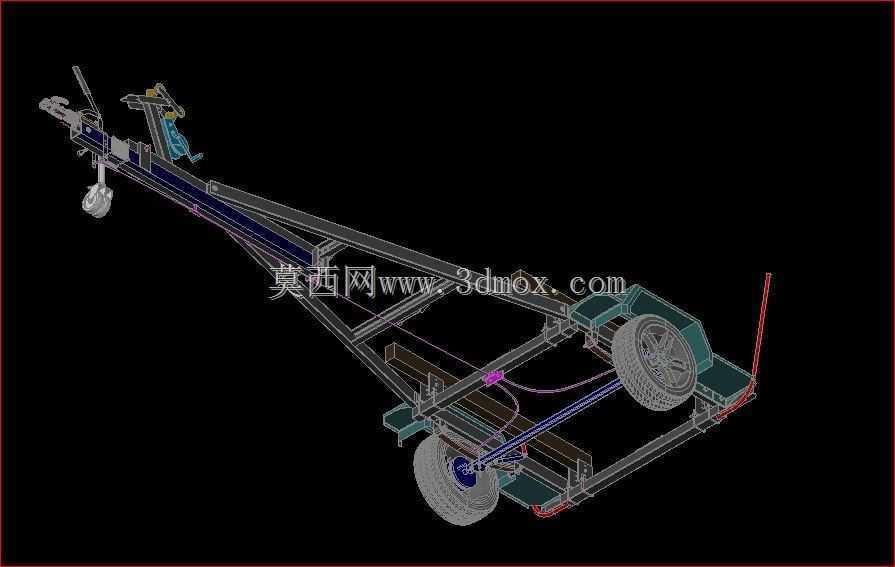

　　主纵梁沿车架长度方向贯通布置，根据船体底部的线型分布设置多组可调式支撑托块，托块表面预留软质垫层安装位，接触船体时能够分散支撑压力，避免玻璃钢材质的船壳出现局部压痕或应力开裂。两侧轮组采用独立悬挂安装结构，轮辋与轮胎的选型匹配1.5吨级承载需求，轮距设置充分考虑公路行驶的稳定性要求，行驶过程中能够过滤路面颠簸带来的冲击，避免船体在拖运过程中出现大幅晃动。车架尾部两侧设置高位导向标杆，倒车及装卸作业时能够为操作人员提供清晰的宽度参照，牵引端配备标准Alko拖车球连接机构，能够匹配主流乘用车、皮卡的后拖挂接口，连接部位集成刹车信号、示宽灯的线路接驳端口，满足公路行驶的法规要求。从设计思路层面，整套结构优先考虑船体支撑的贴合度，

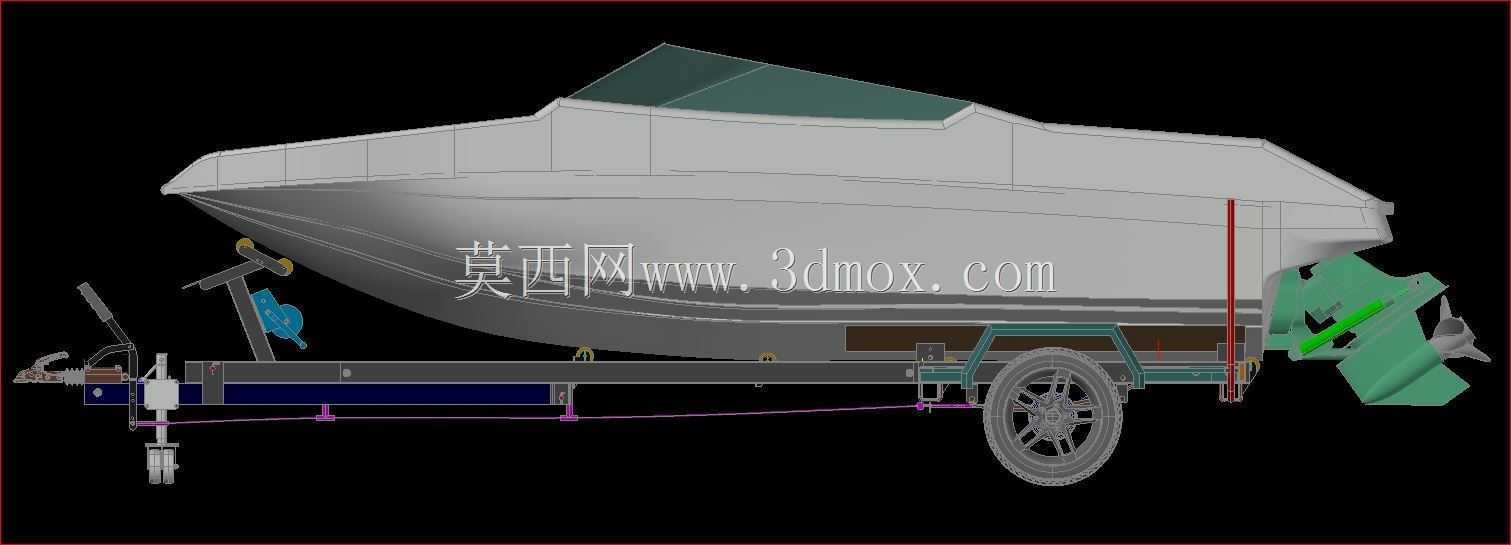

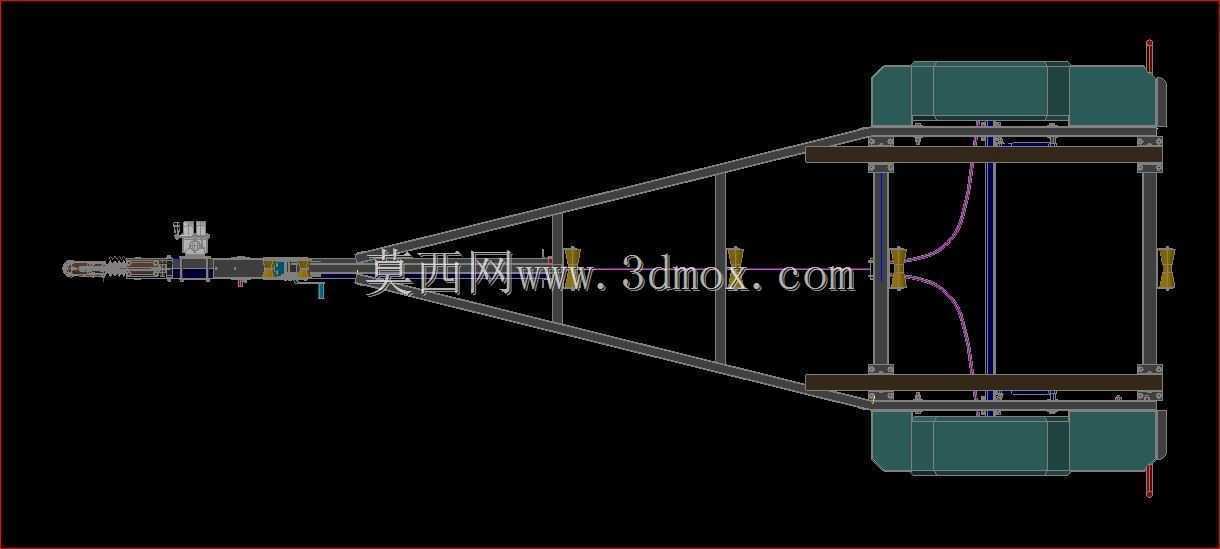

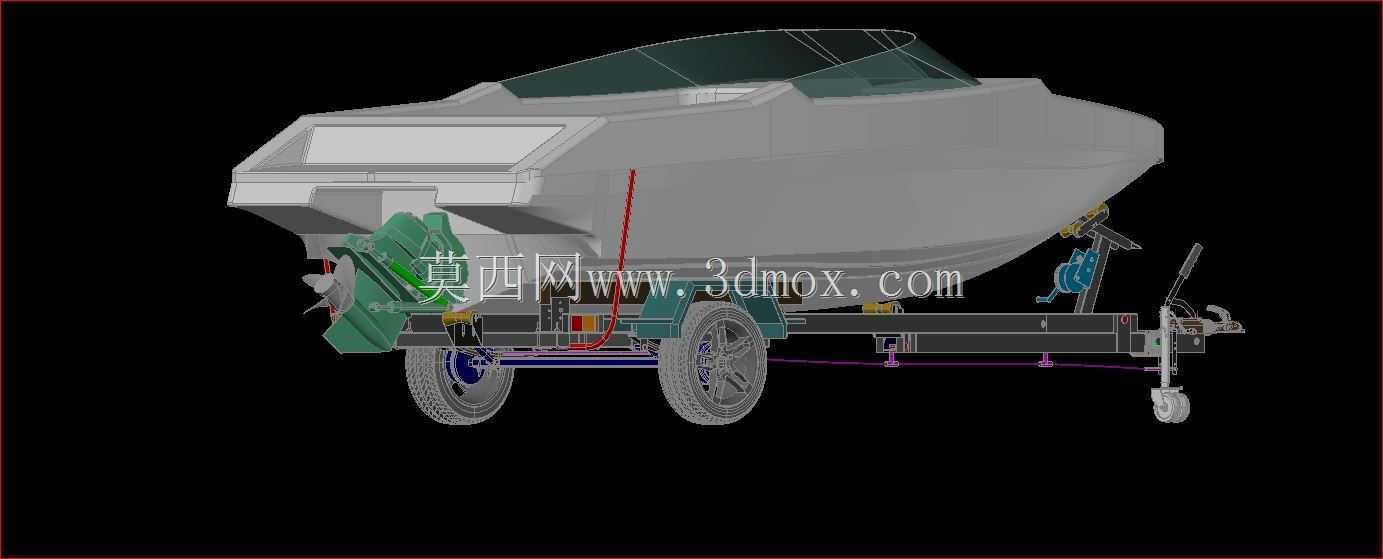

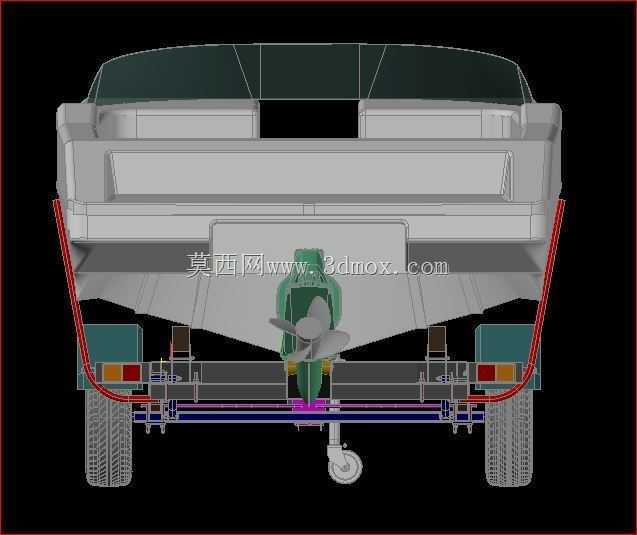

　　主横梁的安装位置避开船尾的Mercruiser阿尔法1型 sterndrive驱动单元的凸出结构，预留足够的安全间隙，避免拖运过程中驱动部件与车架发生硬接触。支撑托块采用可滑移安装设计，能够根据同尺寸不同线型的船体调整支撑位置，无需改动主体焊接结构即可适配多款相近规格的小型休闲船舶。车架的牵引架段设置手摇绞盘安装位，绞盘牵引点对准船体首部的牵引挂点，装卸船体时能够通过绞盘拉力平稳将船体拉上车架或推送下水，无需额外人力推拉。安装边界方面，整套车架的总宽度控制在2.3米以内，符合普通公路拖挂的宽度限值，牵引架长度满足拖挂转向时的内轮差要求，避免转向过程中牵引车辆尾部与车架前端发生干涉。轮组的安装高度经过匹配计算，

　　满载状态下车架底部的离地间隙大于180毫米，能够适应非铺装码头路面的通行需求，不会出现底盘剐蹭的问题。车架的焊接节点全部采用满焊工艺，关键受力部位设置加强三角板，牵引连接部位与主纵梁之间采用双层板加固，应对拖运过程中的起步、制动冲击载荷。所有金属构件表面预留喷涂防腐层的工艺余量，适配长期临水作业的防腐蚀需求，电路走线全部采用穿管布置，避免线路裸露被水花侵蚀造成短路。在实际作业过程中，该拖车除了承担陆路转运功能外，还可作为船体临时停放的支撑支架，在船舶维修、保养时直接在车架上完成船底清洁、部件更换等作业，无需额外搭建支撑工装。车架两侧设置有绑带安装挂点，船体就位后可通过绑带将船体与车架绑定，避免高速行驶过程中船体出现位移。
