通用款摩托车铝制侧边储物箱结构设计

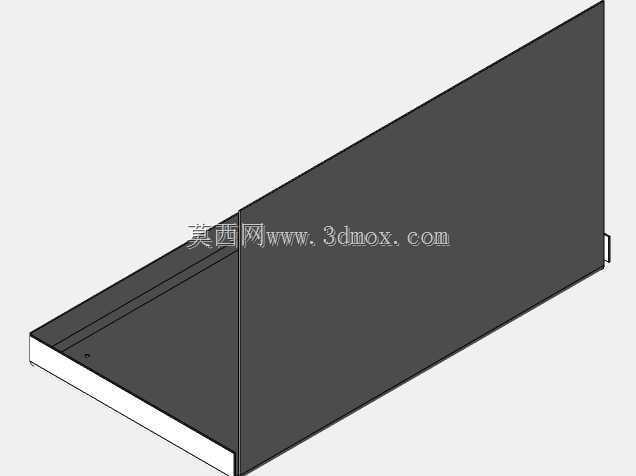

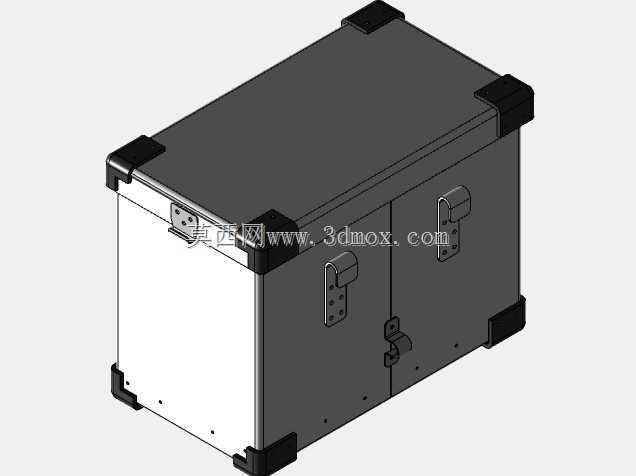

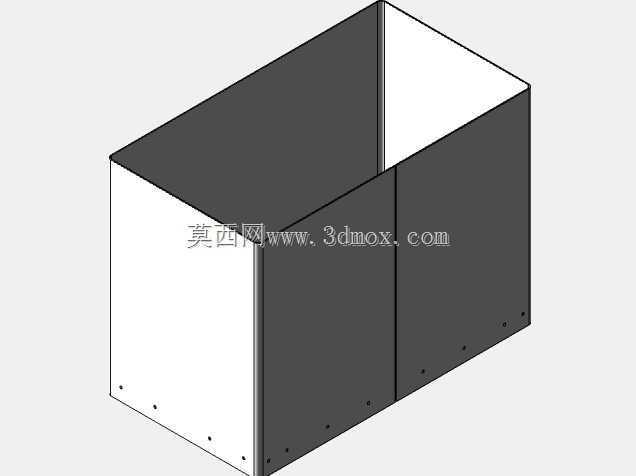

　　这款铝制侧边储物构件，主要适配跨骑类摩托车的侧部挂载场景，多用于长途摩旅、日常通勤载物、户外DIY改装等实际使用需求，能够为骑行者提供独立的封闭储物空间，避免随身行李、维修工具、随身物品直接暴露在外，降低行驶过程中物品掉落、被雨水打湿、被路面飞石磕碰的风险。从结构设计逻辑来看，整体采用钣金折弯拼接的成型思路，主体外壳选用铝合金板材作为基础原料，兼顾轻量化需求与结构强度，相比传统铁质侧箱能够大幅降低挂载后的整车侧倾重量，减少对摩托车操控平衡性的影响，同时铝合金材质本身的抗锈蚀特性，也能适配雨天、泥泞路段等复杂骑行环境的使用要求，无需额外做多层防锈涂装处理。整体外形尺寸控制在41x23x32cm的边界范围内，

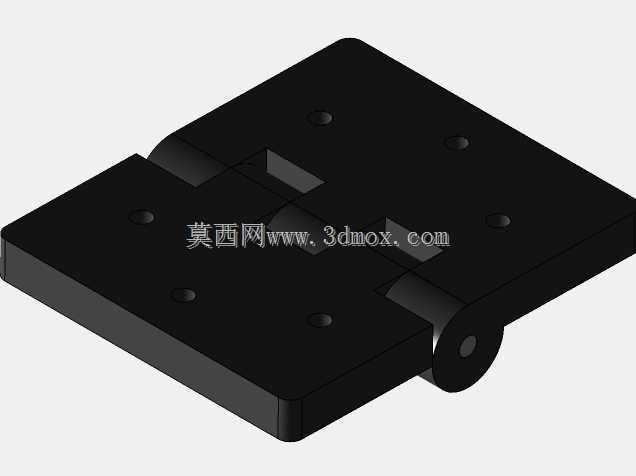

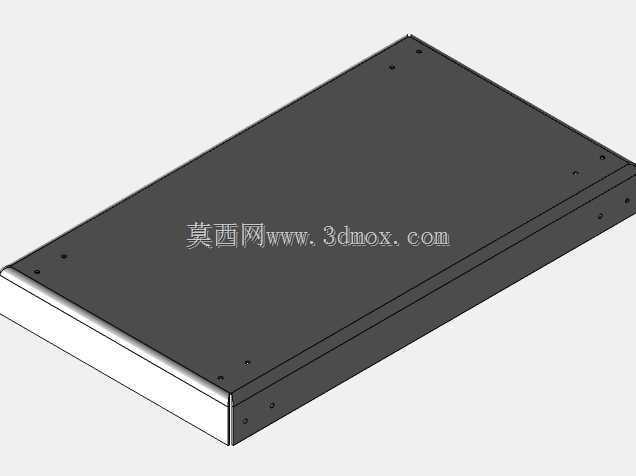

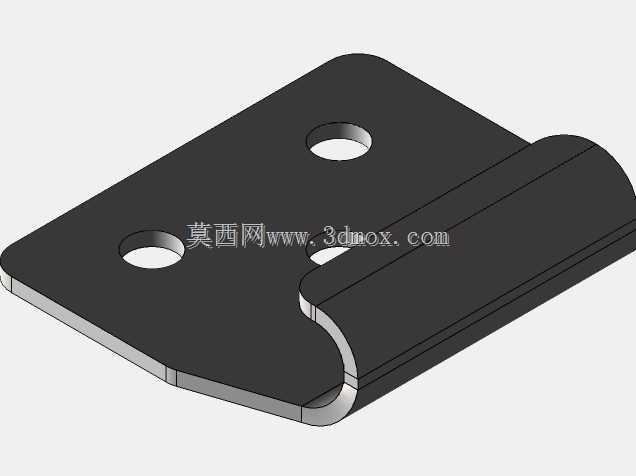

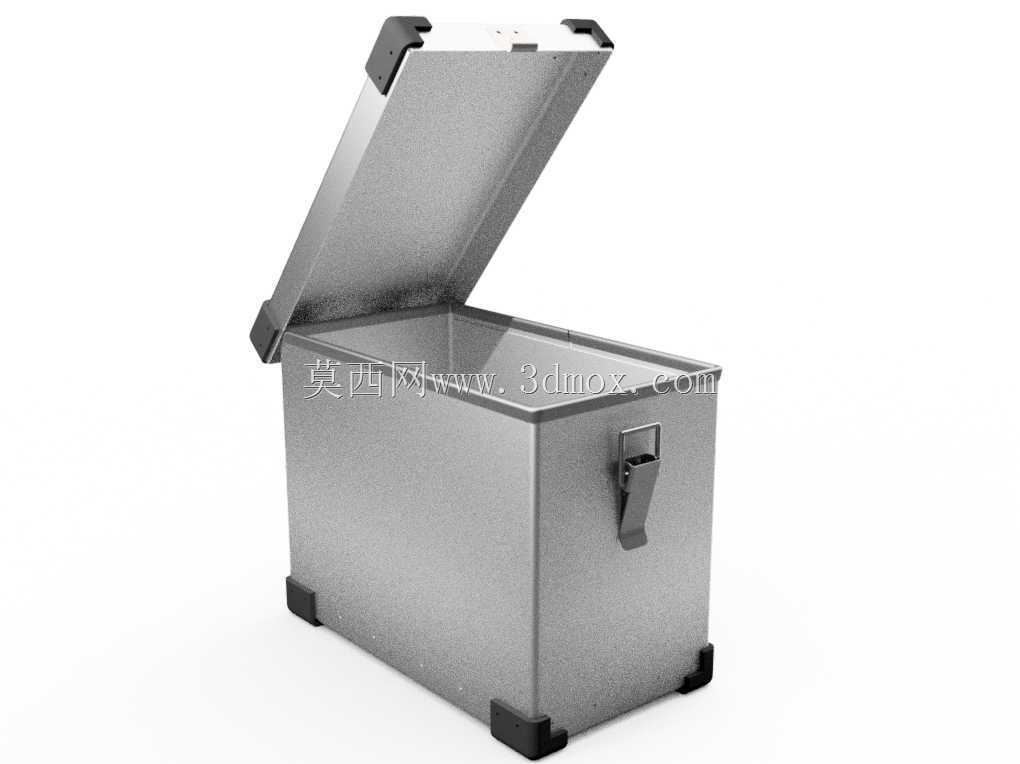

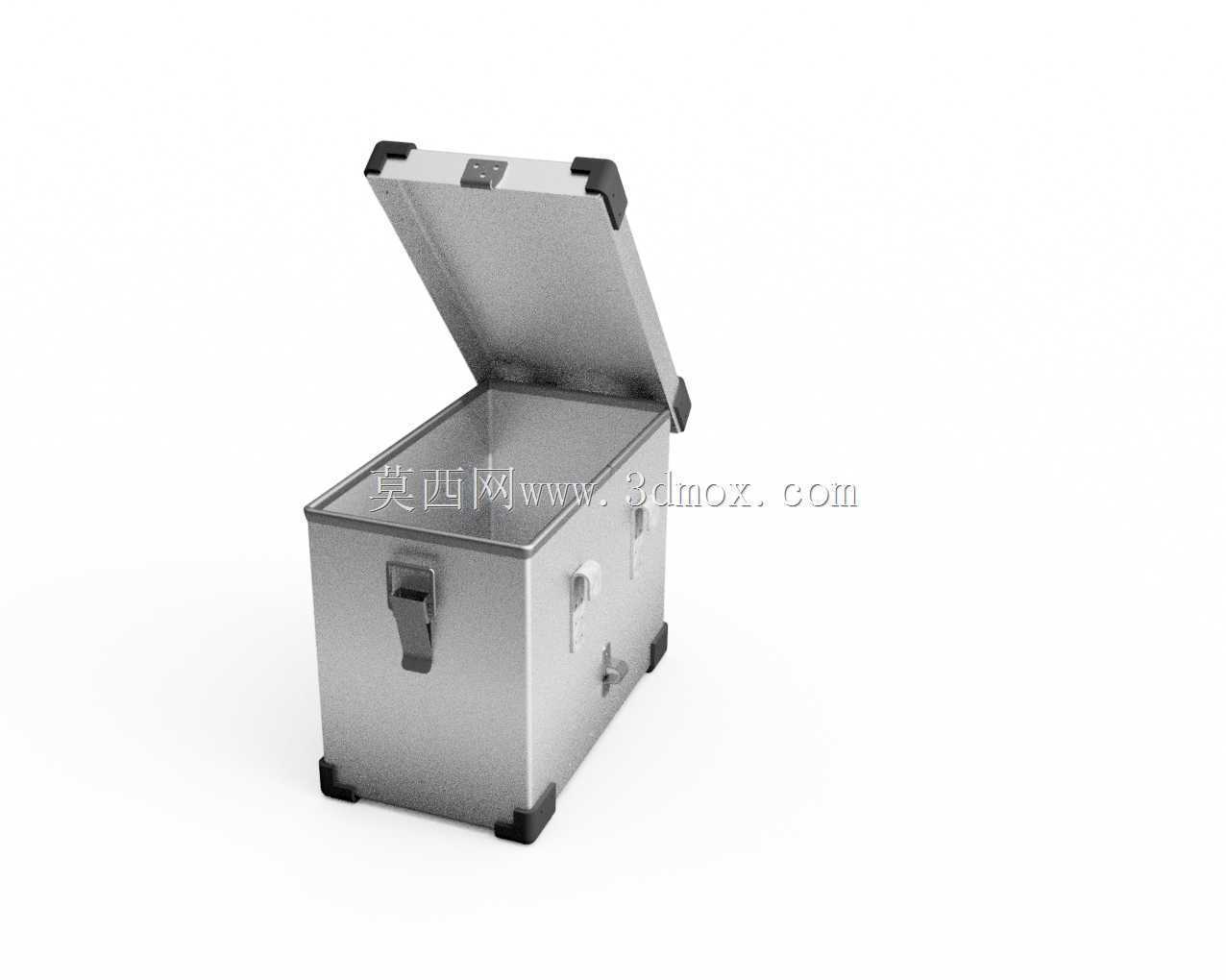

　　这个尺寸参数是经过多轮适配验证的：宽度方向23cm的尺寸，既保证了内部足够的储物容积，能够容纳常规尺寸的半盔、维修工具包、随身雨具等物品，又不会超出摩托车车把的整体宽度，避免行驶过程中侧箱剐蹭到周边障碍物，影响窄路通行能力；长度方向41cm的尺寸，贴合摩托车侧部从后座下方到后脚踏上方的安装区间，不会干涉骑手的腿部放置空间，也不会遮挡后转向灯、尾灯等信号部件的可视范围；高度方向32cm的尺寸，匹配侧部挂载支架的安装高度，不会过低蹭到路面凸起，也不会过高影响后座乘员的乘坐空间。箱体的开合结构采用上翻式盖体设计，盖体与箱体主体通过后置的合页结构连接，开合角度能够满足大件物品取放的需求，不会出现开口过小导致物品卡滞的问题；

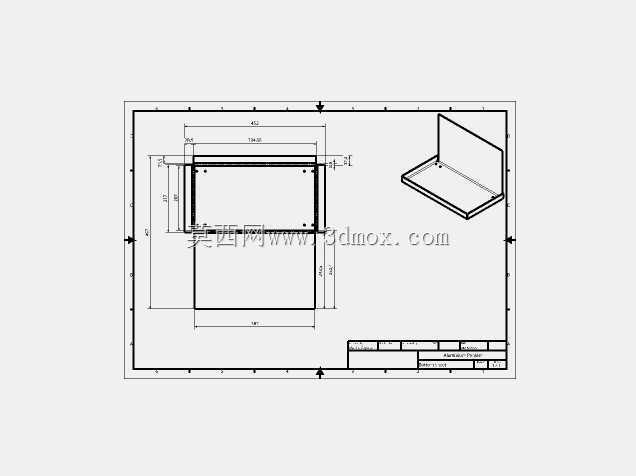

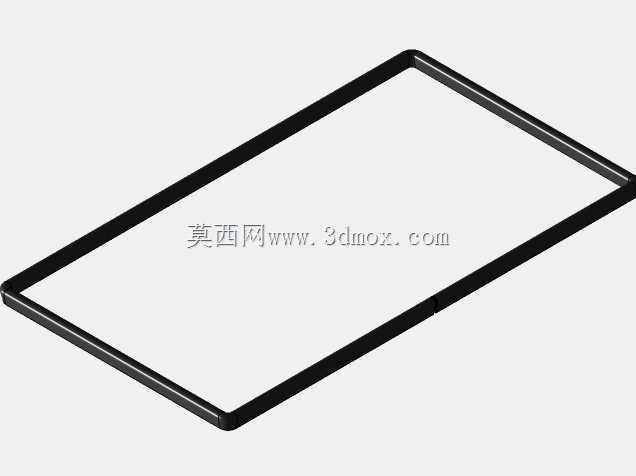

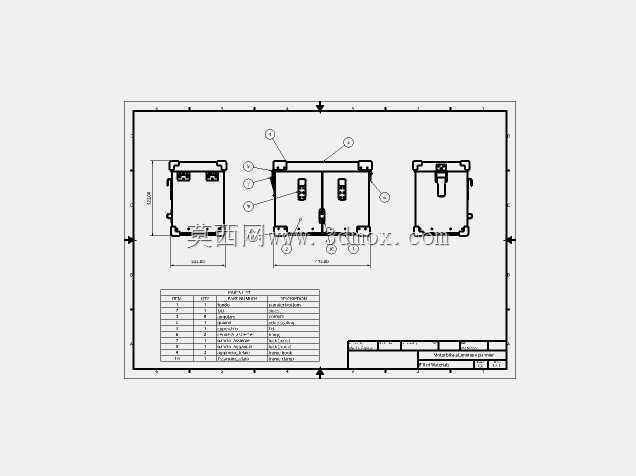

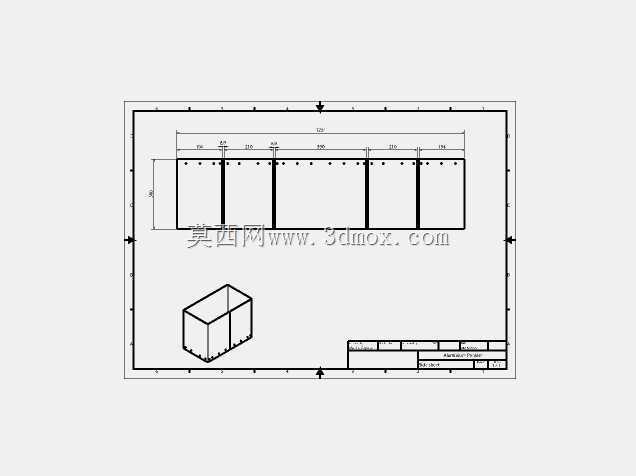

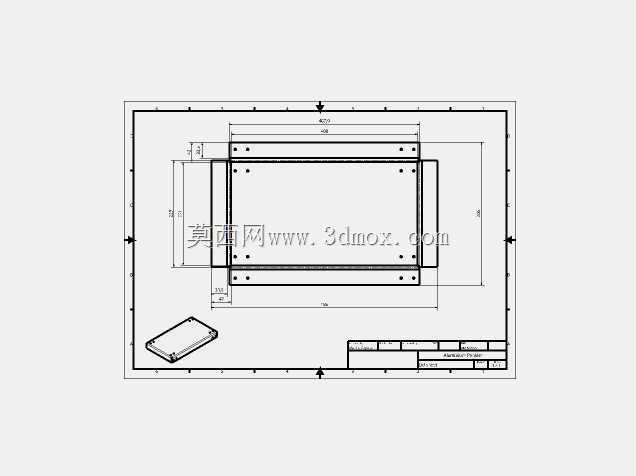

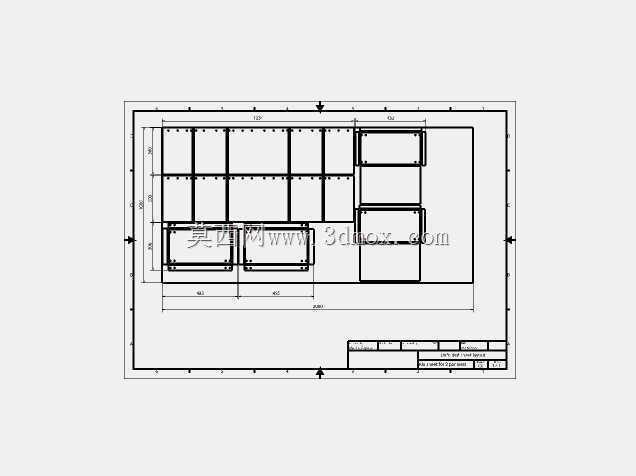

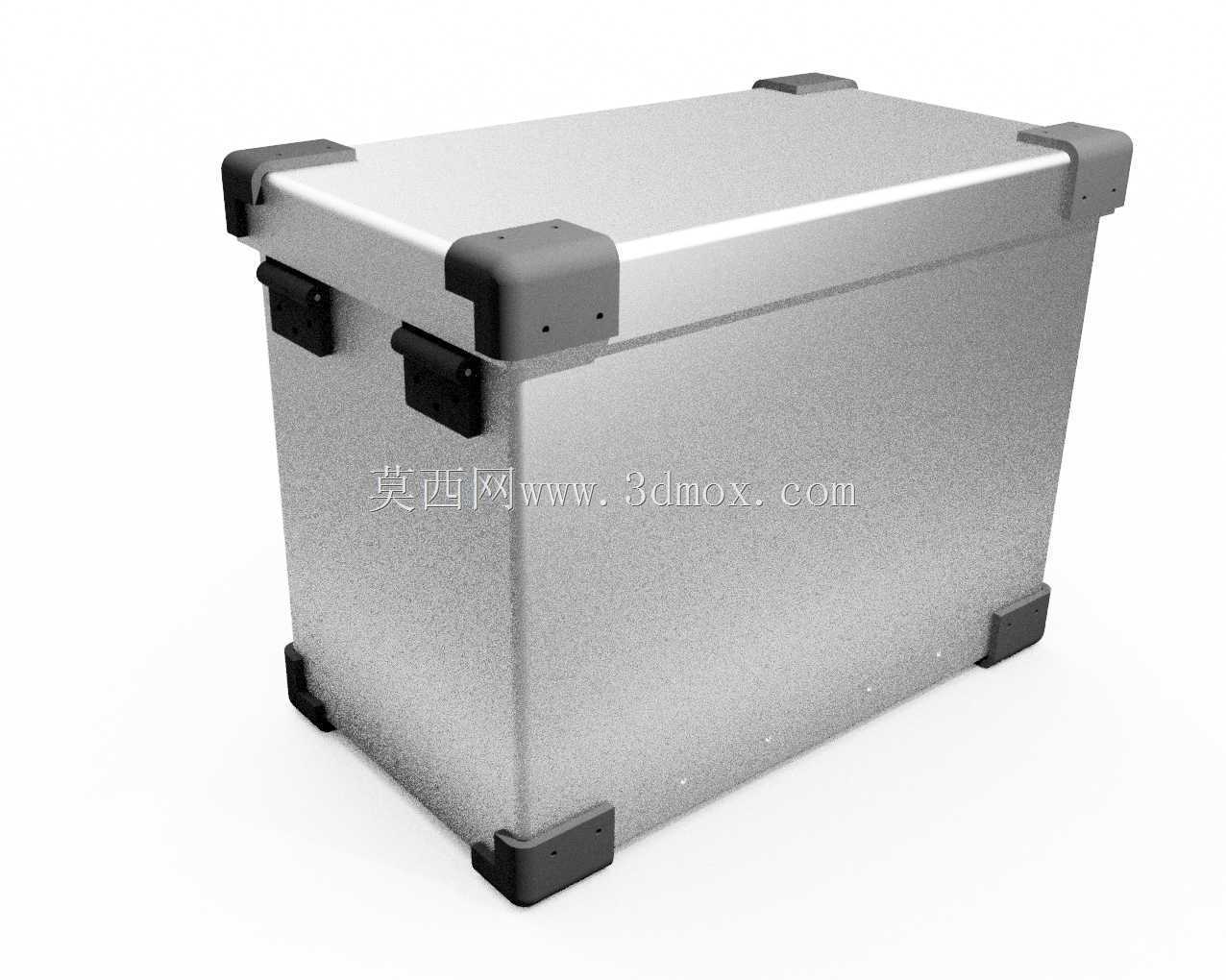

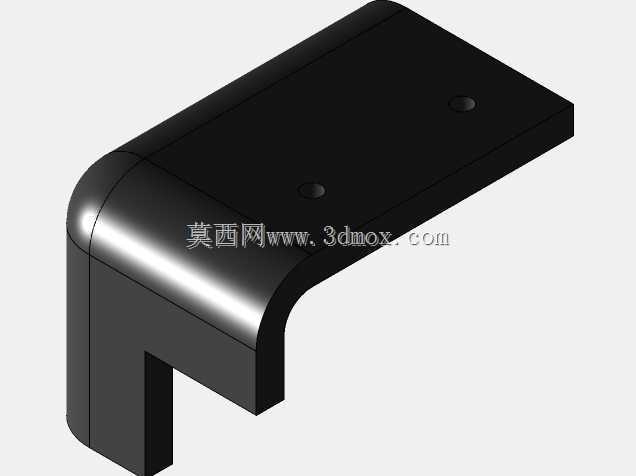

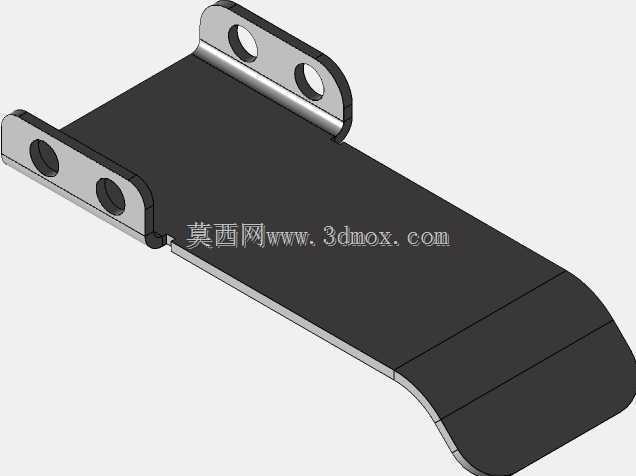

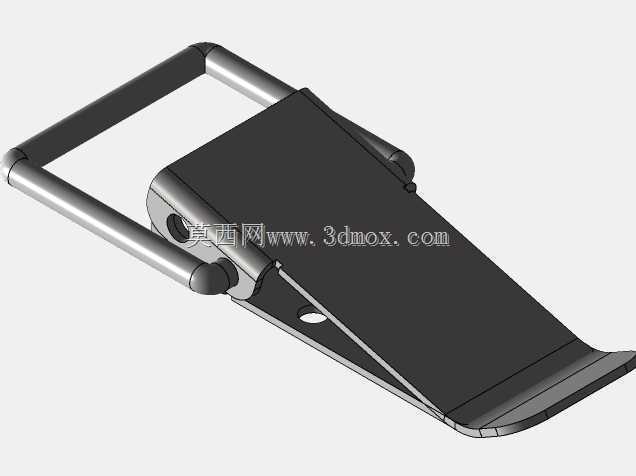

　　箱体正面设置快拆式锁扣结构，行驶过程中能够保证盖体紧密扣合，避免颠簸路面出现盖体意外弹开的情况，需要取放物品时也能快速解锁开启，操作逻辑简单直接。箱体的边角位置都设置了硬质防护包角，这些包角一方面能够在车辆意外倾倒时，最先接触地面承担冲击载荷，避免铝制箱体边角直接受力出现凹陷变形，另一方面也能作为安装定位点，和侧部挂载支架的固定点位配合，保证箱体安装后的稳定性，减少行驶过程中的箱体晃动。设计过程中同步配套了板材切割的2D加工图纸，所有钣金件的折弯线、拼接位置、安装孔位都做了明确标注，DIY制作者可以直接根据图纸完成板材的切割、折弯、拼接工序，不需要额外做尺寸换算；配套的3D装配组件能够清晰展示各个零件的装配关系，从包角的固定方式、

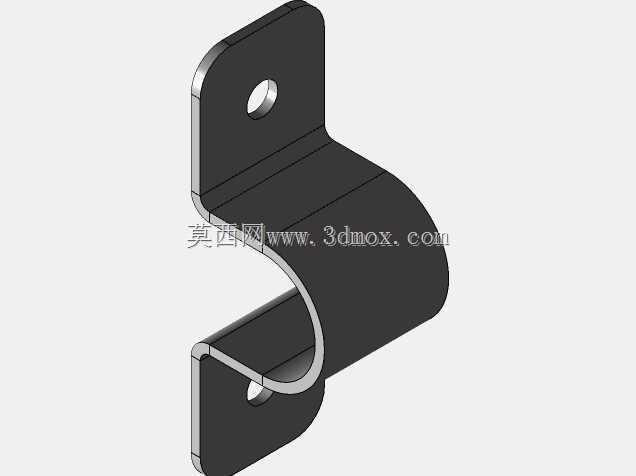

　　锁扣的安装位置、合页的连接点位都做了完整的装配约束，制作者可以在三维环境中提前验证装配干涉问题，减少实际加工过程中的返工概率。物料清单部分对所有需要用到的板材、紧固件、包角、锁扣、合页等配件都做了明确梳理，制作者可以直接根据清单筹备加工物料，不需要反复核对零件数量。从实际安装适配性来看，这款侧箱的安装点位做了通用化设计，能够适配市面上多数常规管径的摩托车侧架，不需要对原车结构做破坏性改装，只需要通过配套的固定抱箍就能完成安装固定，对于喜欢DIY改装的骑行爱好者来说，加工门槛较低，普通的钣金加工工具就能完成全部制作工序，不需要复杂的专用加工设备。箱体内部为规整的矩形空间，没有多余的凸起结构，能够最大化利用内部储物容积，使用者也可以根据自身需求在内部加装分隔层，分类存放不同类型的物品；盖体与箱体的接触位置可以根据需求加装密封胶条，进一步提升箱体的防水防尘能力，适配恶劣天气下的长途骑行需求。
