手动螺旋式C形夹持工装结构设计

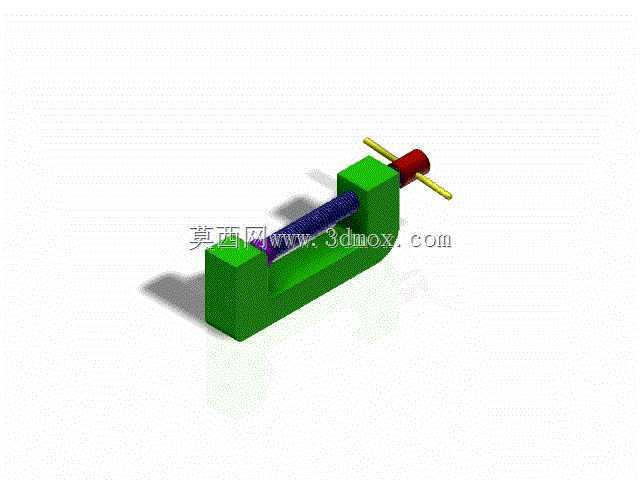

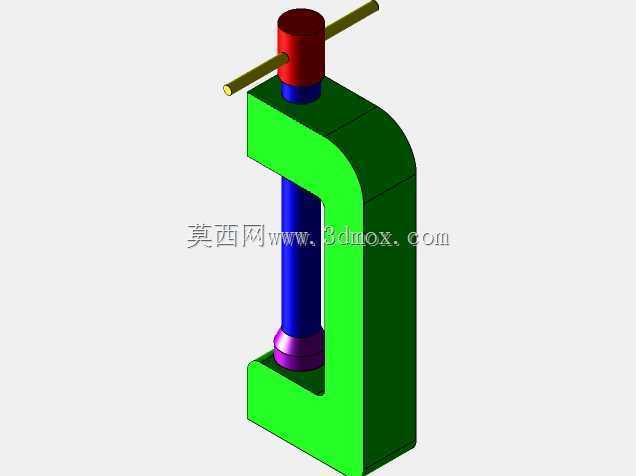

　　在日常的机械加工、装配维修、小型工件粘接固定、木工拼合作业场景里，这类C形夹持工具的出镜率极高，它不需要外接动力源，完全依靠手动操作就能实现稳定的夹持力输出，是车间工位、维修现场、手工工坊里常备的辅助工装。从结构设计逻辑来看，这款C形夹采用了经典的C型开口框架作为主体承载结构，框架整体为一体式刚性结构，开口侧形成连续的夹持作业空间，能适配不同厚度的被夹持工件，不需要额外调整框架姿态，只要转动端部的旋杆就能带动螺杆推进，完成夹紧动作。螺杆部分采用梯形螺纹传动，这类螺纹的自锁性能优异，当夹持力达到作业需求后停止转动旋杆，螺杆不会因为工件的反作用力出现回退松脱的情况，能长时间保持稳定的夹持状态，不需要额外增加锁止结构，整体结构可靠性高，

　　故障点极少。框架的C型开口深度决定了它能适配的工件边缘宽度，日常选型时需要注意，被夹持部位的伸入深度不能超过框架的开口深度，否则会出现夹头无法完全贴合工件表面、夹持力偏载的问题，长期偏载使用还会导致C型框架出现开口变形，夹持精度下降甚至断裂失效。这款C形夹的夹持端做了平面压头设计，压头与螺杆端部采用活动连接，夹紧过程中压头可以自适应小角度的工件表面倾斜，保证压合面与工件表面完全贴合，不会出现点接触压伤工件表面的情况，对于表面光洁度要求较高的工件，也可以在压头与框架贴合面加装橡胶、铜皮等软质垫层，避免夹痕产生。旋杆部分采用贯穿式横杆设计，穿在螺杆端部的通孔内，转动时可以根据需要的夹持力大小调整握持位置，

　　需要大夹紧力时握住旋杆两端增大力臂，不需要额外配套扳手就能输出足够的夹紧力，操作门槛极低，新入职的作业人员不需要专门培训就能快速上手使用。从安装边界来看，这类手动C形夹本身不需要固定安装，属于随取随用的便携工装，存放时只需要注意避免螺杆螺纹部位磕碰损伤，长期闲置时可以在螺纹表面涂抹少量润滑脂防止锈蚀，保证旋动顺畅。在实际装配作业中，它常被用来临时固定两个待粘接、待焊接、待钻孔的工件，替代辅助人手的按压动作，解放作业人员双手去完成定位、涂胶、钻孔等操作，尤其是在小批量零件的配合作业中，不需要制作专用的定位工装，用几个C形夹就能快速完成工件的临时固定，大幅缩短作业准备时间。在设备维修场景中，它还可以用来辅助压紧复位的弹簧、

　　固定移位的零部件，甚至在临时管路堵漏作业中，配合橡胶垫就能完成带压管路的应急止漏，适用场景非常灵活。设计这类C形夹的时候，核心要把控的是C型框架的刚性与螺杆的强度匹配，框架部分的截面尺寸要能承受螺杆最大夹紧力下的弯曲应力，避免开口处出现过大的弹性变形，导致夹持力不足；螺杆的螺纹旋合长度要足够，保证大夹紧力下螺纹不会出现滑牙失效；活动压头的连接间隙要控制在合理范围，间隙过大会导致夹紧时压头晃动，定位精度差，间隙过小则会出现压头转动卡滞，无法自适应工件表面的问题。不同于液压、气动类的夹紧工装，这款手动C形夹没有密封件、动力管线等易损部件，只要结构没有出现明显的塑性变形、螺纹没有滑牙，就能长期重复使用，维护成本几乎为零，是各类作业场景里性价比极高的通用夹持工具。
