吉普切诺基转向节摆杆切割适配支架

　　在硬派越野车型的底盘改装作业中，针对原厂摆杆支架的切割替换是升高套件适配、转向角度优化环节里非常常见的工序，这款适配支架就是专门为该工序设计的定位与承载构件，主要作用是在切除原厂摆杆支架后，固定在转向节的对应安装位，为改装后的摆杆提供可靠的铰接支撑点，避免切割作业后出现摆杆安装位错位、运动干涉的问题。从实际装车场景来看，这款支架主要适配吉普切诺基相关车型的前桥转向节，匹配Dana系列前桥的安装边界，在改装升高2-4英寸的作业场景中，原厂摆杆支架的位置会限制悬挂的上下行程，同时大角度转向时会出现摆杆与转向节、半轴的摩擦干涉，此时就需要切除原厂突出的支架结构，替换为这款经过角度优化的适配支架。从结构设计思路来看，

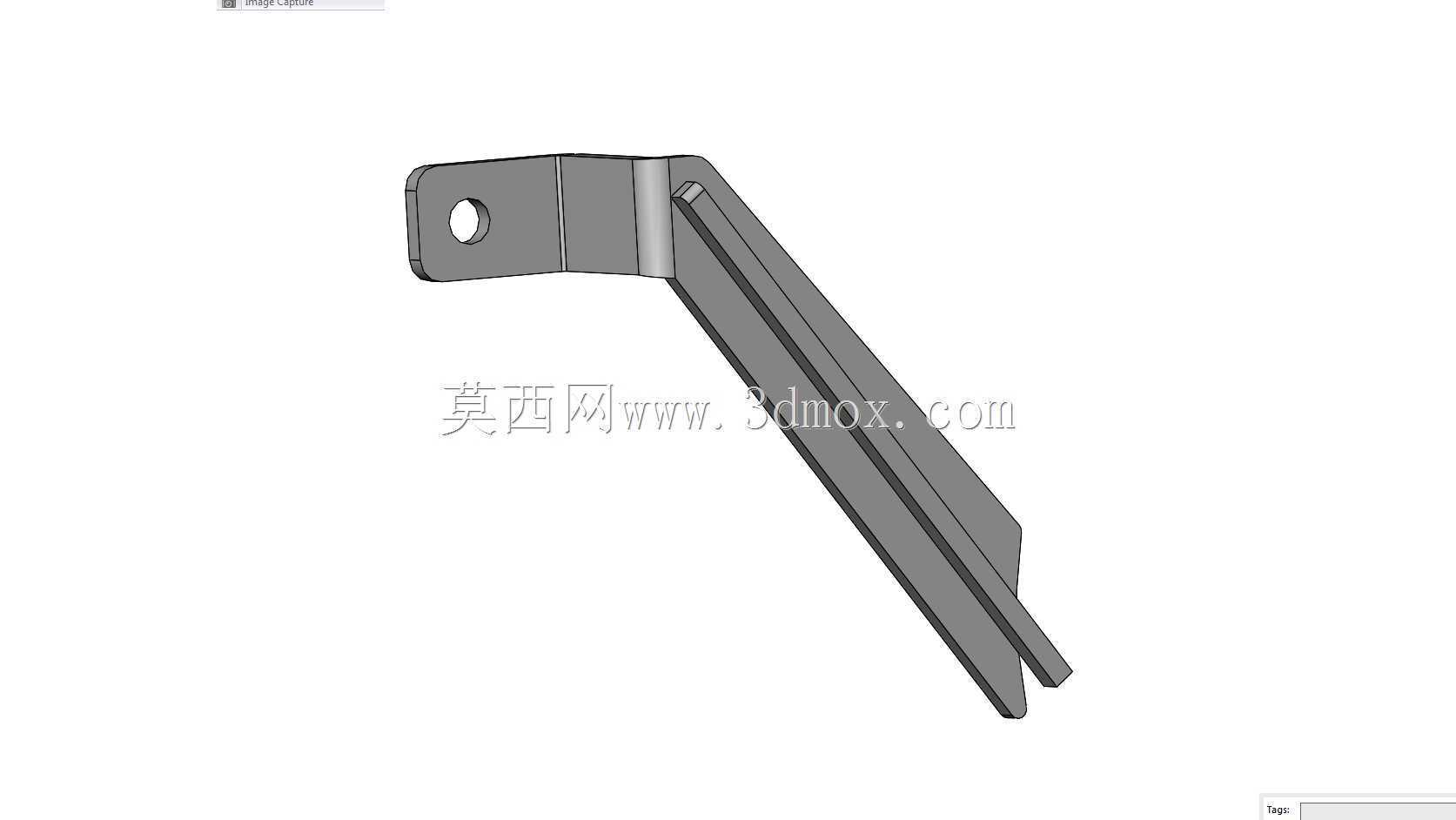

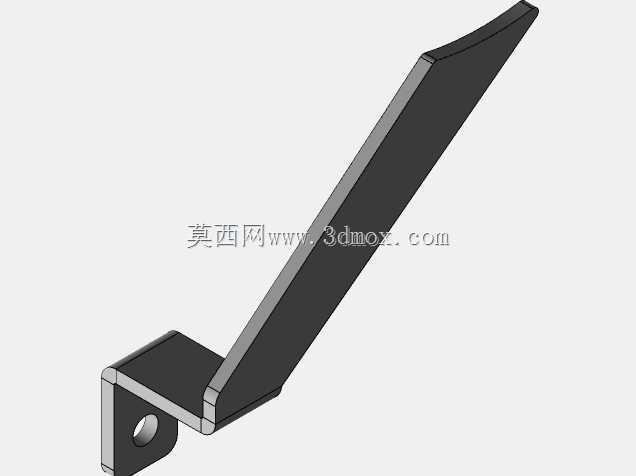

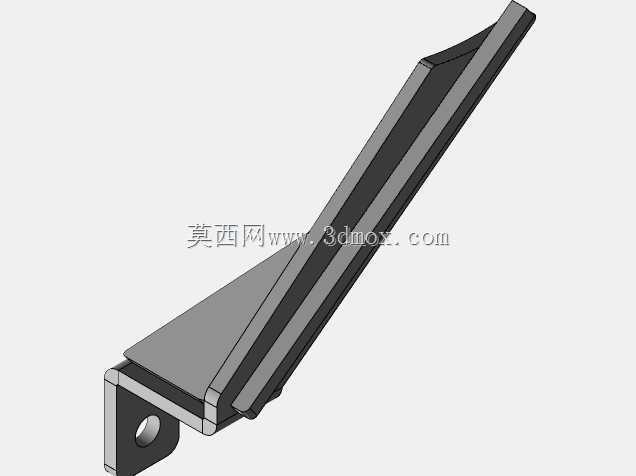

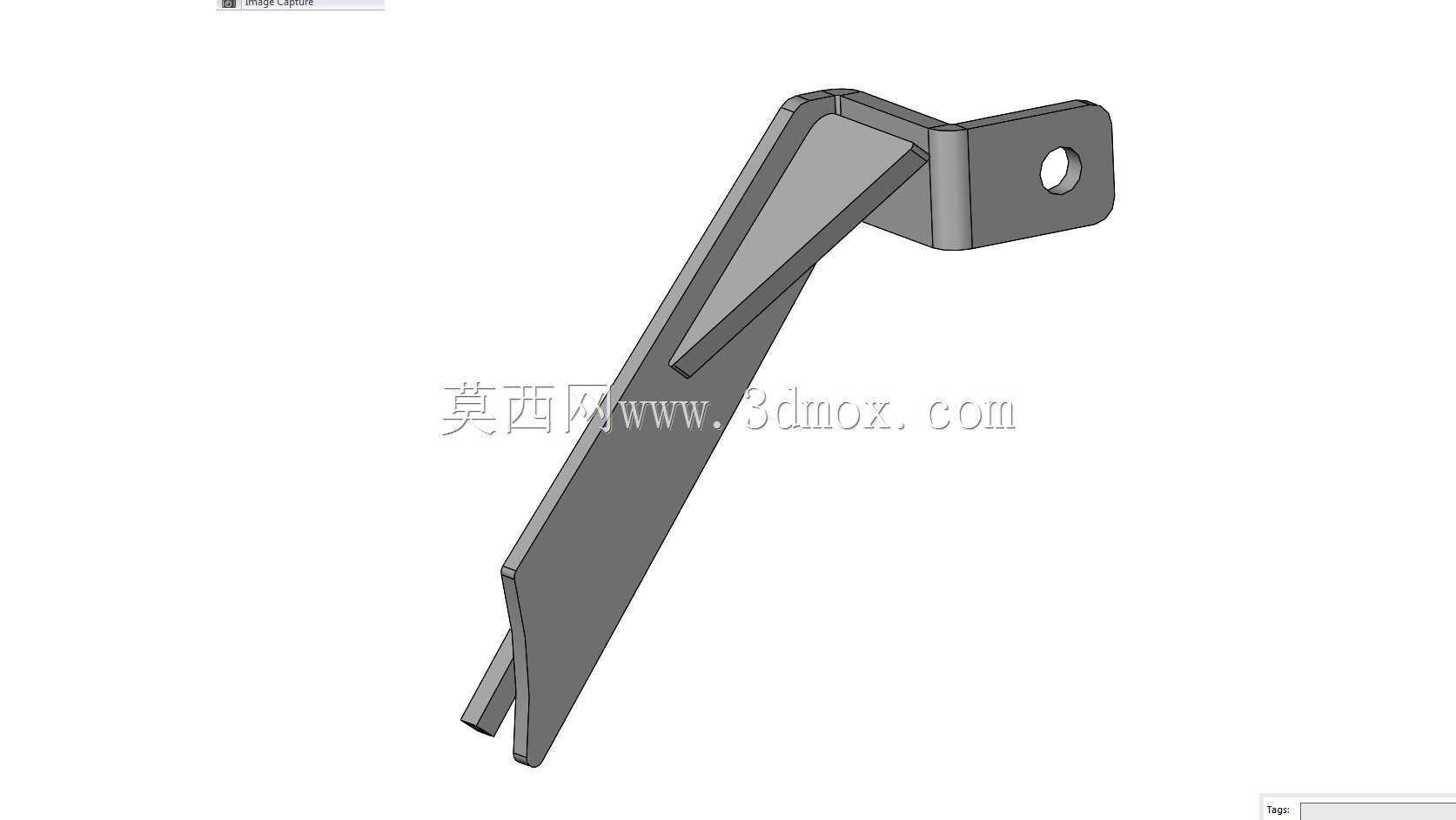

　　这款支架采用了L型折弯的主体结构，安装端设置了单螺栓固定孔，孔径匹配原厂转向节上的预留安装位，不需要额外在转向节上打孔攻丝，避免破坏转向节的本体强度，安装端的贴合面做了与转向节安装面完全匹配的弧度，保证安装后贴合面无间隙，螺栓紧固后不会出现应力集中的问题。支撑臂部分采用了变截面的斜向加强结构，从安装端根部一直延伸到摆杆铰接位的下方，形成三角形的加强筋结构，相比等截面的直臂设计，在同等材料厚度下抗扭强度提升40%以上，能够承受越野工况下路面冲击带来的交变载荷，避免长时间使用后出现支架变形、摆杆松旷的问题。支撑臂的末端设置了开口式的摆杆安装槽，槽宽匹配改装摆杆的端部厚度，槽口的位置经过角度校准，

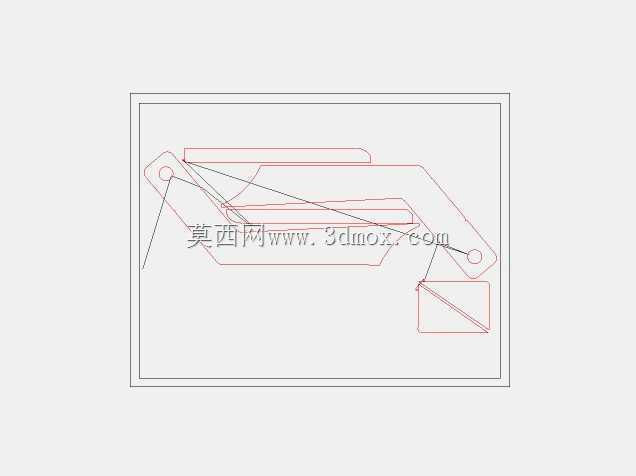

　　安装后摆杆的运动平面与悬挂跳动轨迹完全重合，不会出现摆杆扭曲、球头偏磨的问题。从安装边界尺寸来看，这款支架的安装端横向宽度为32mm，固定孔中心到支架折弯处的距离为18mm，支撑臂的总长度为112mm，安装后整体突出转向节本体的高度为47mm，相比原厂支架突出高度降低了22mm，能够给大尺寸改装轮胎、转向限位调整留出足够的安全间隙，在方向打满的状态下，轮胎内壁与支架之间的最小间隙可以保持在12mm以上，完全避免越野颠簸时轮胎摩擦支架的风险。在实际建模设计过程中，首先对原厂转向节的安装面进行了三维扫描取点，还原了安装面的铸造弧度与孔位坐标，确保支架安装端的贴合精度达到0.1mm以内，避免安装时出现强行紧固导致的转向节局部应力过大；

　　其次对悬挂跳动的全行程进行了运动仿真，模拟了悬挂从最大压缩到最大拉伸的全过程，调整了支撑臂的角度与安装槽的位置，确保摆杆在全行程内都处于最佳受力角度，球头的摆角始终在设计允许范围内，不会出现球头脱出、异常磨损的问题。材质选择上适配4mm厚度的Q355钢板冲压焊接成型，焊接处采用满焊工艺，焊后做去应力处理，表面做喷塑防锈处理，能够适应越野场景下泥水、砂石的冲刷腐蚀。在实际装车验证中，这款支架安装后不需要额外调整摆杆长度，配合加长的转向拉杆即可实现转向角度的提升，相比原厂支架，转向最大内轮转角可以提升3-5度，大幅减小车辆的转弯半径，同时在交叉轴工况下，摆杆不会因为支架变形而出现限位卡滞，悬挂的行程可以完全释放，提升车轮的贴地性能。需要注意的是，安装这款支架时，切割原厂支架的作业需要使用角磨机沿转向节本体的基准面进行切割，切割后需要将残留的焊渣打磨平整，保证支架安装面完全贴合，紧固螺栓需要使用螺纹锁固胶进行防松处理，紧固扭矩按照原厂底盘螺栓的标准扭矩施加，避免长期颠簸后螺栓松动。
