四轮驱动军用越野装甲突击车结构

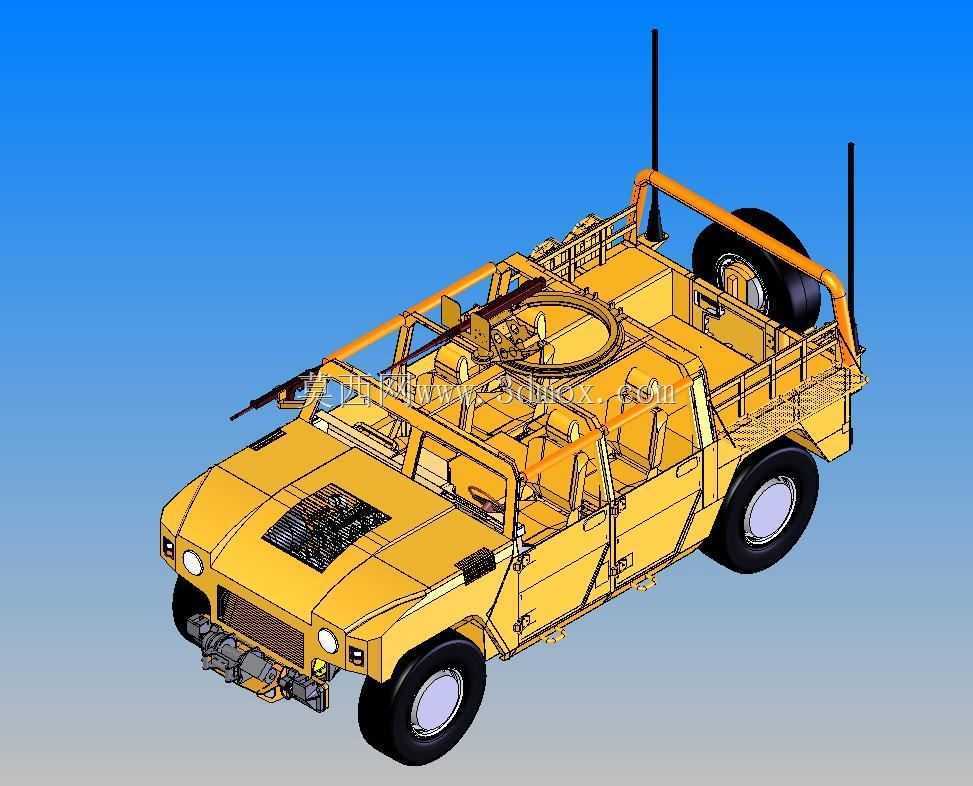

　　该作品呈现的是一款四轮驱动轻型战术越野车辆的完整结构，整体参照高机动多用途轮式车辆的布置逻辑进行建模，车身采用开放式乘员舱与后部任务平台组合形式，适用于前沿巡逻、兵力投送、轻装突击、通讯中继以及野外复杂地形机动等场景。模型没有停留在外观曲面层面，而是把车架、车身覆盖件、车轮、悬架、乘员座椅、防滚架、后备胎、天线、武器安装环以及前部动力舱等部分逐层拆开表达，能够清楚看到整车从承载基础到任务附件之间的装配关系。

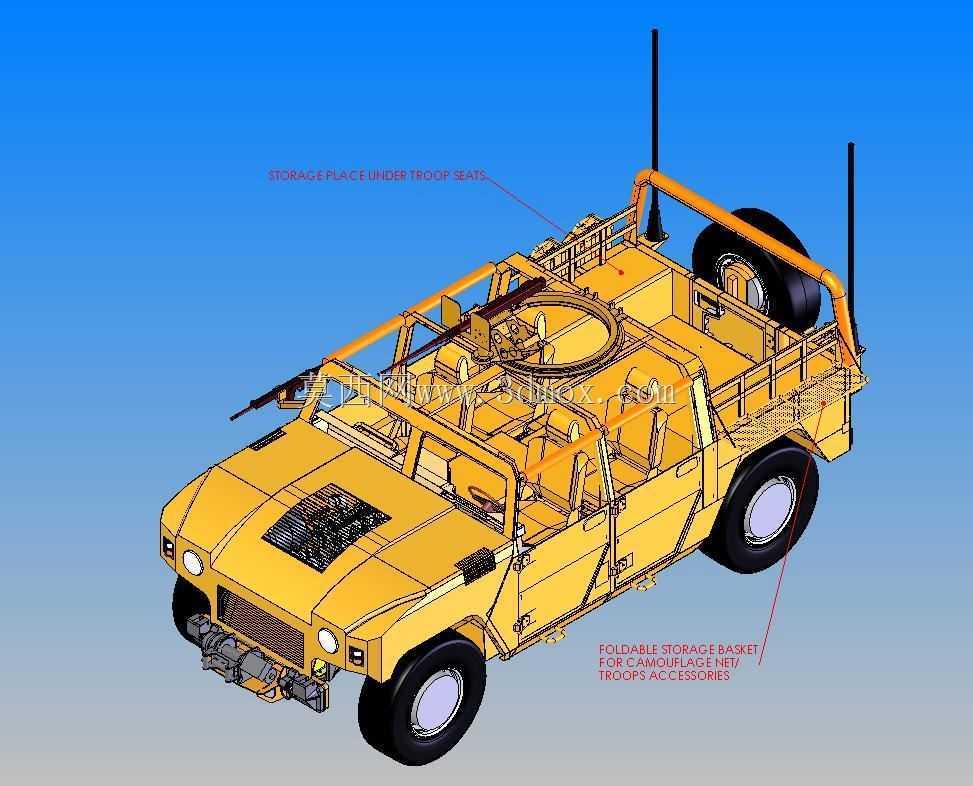

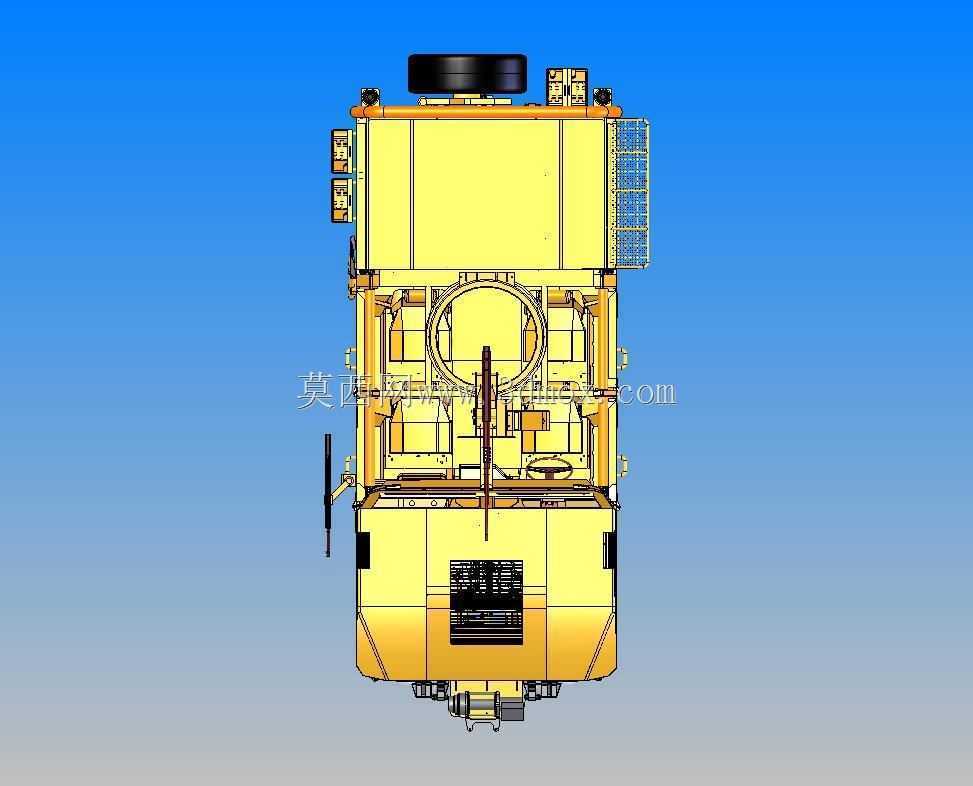

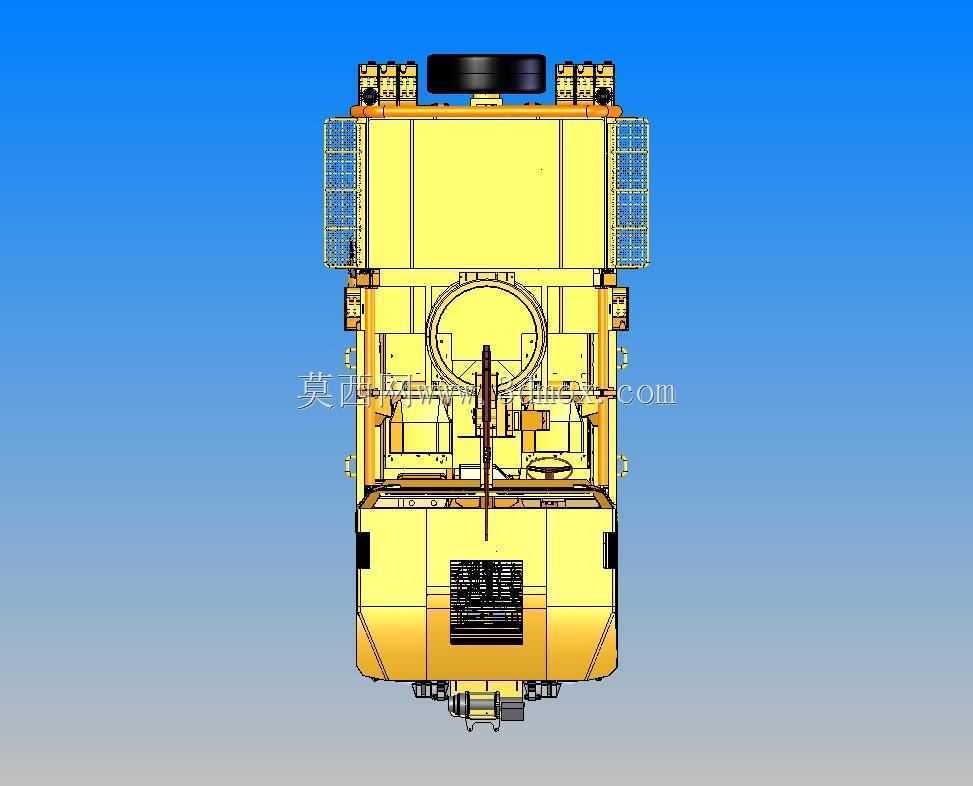

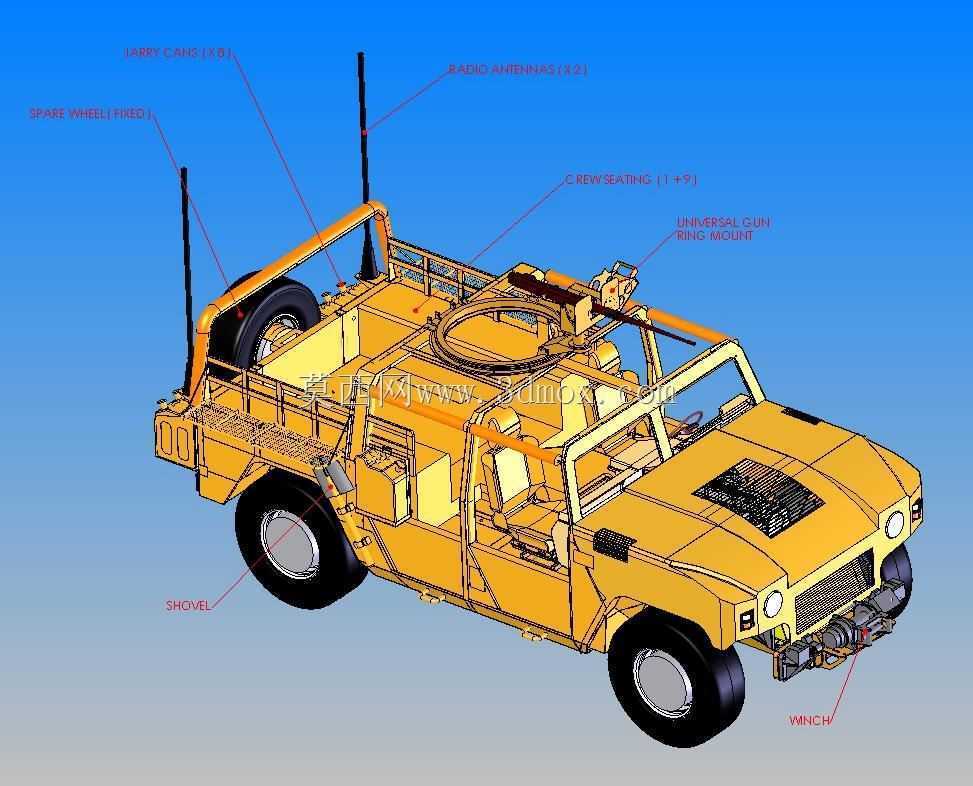

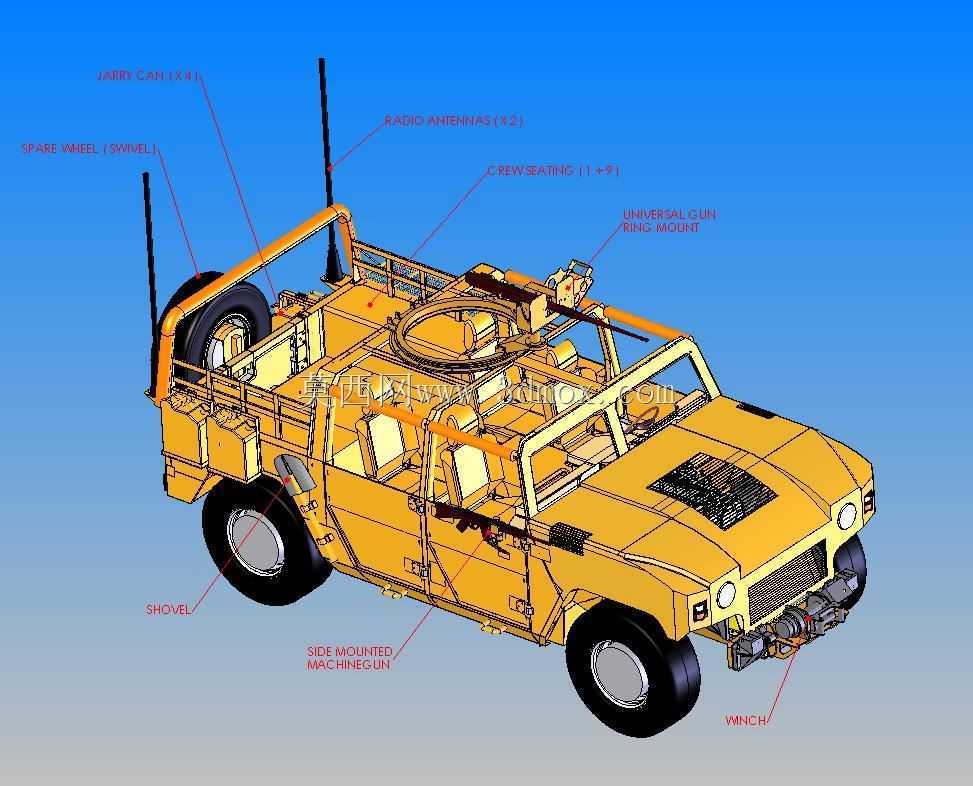

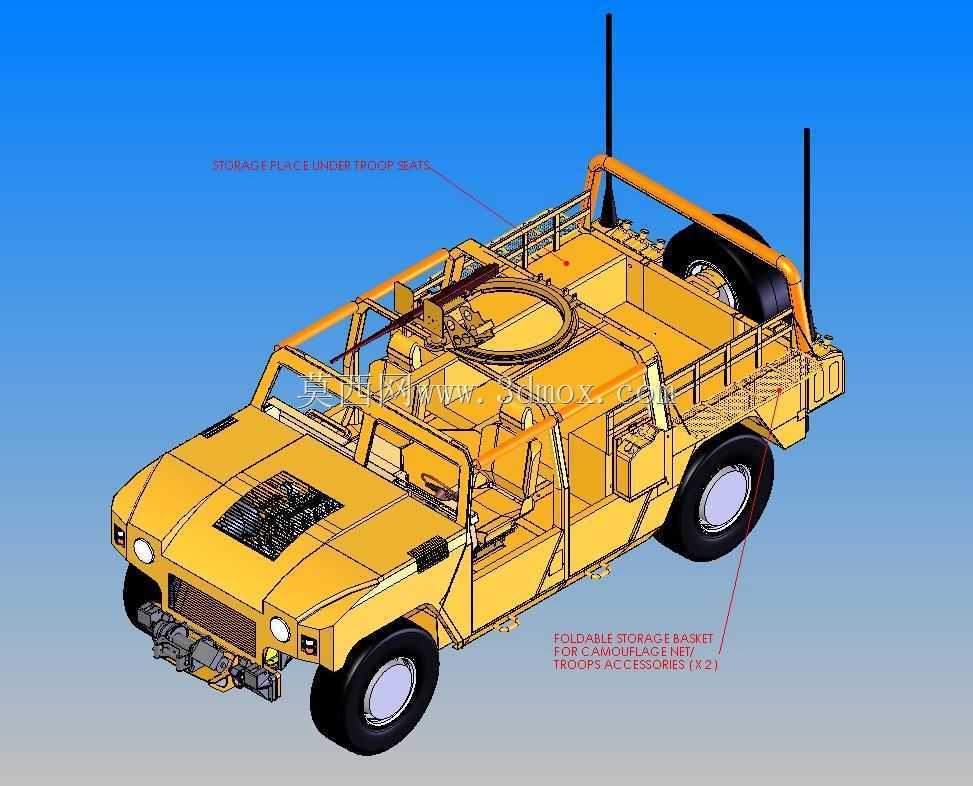

　　从实际用途看，这类车辆并不追求重型装甲车辆的防护等级，而是强调在非铺装路面、沙漠、山地和简易道路上的快速通过能力。开放式车体便于人员观察四周环境，也方便在短停状态下快速上下车；后部平台可根据任务需要搭载补给物资、通讯设备、班组武器或其他专用装置。车身后部设置的环形安装区域为任务设备提供了基础接口，建模时保留了周边护栏、支撑骨架和平台边界，使后续改装人员能够判断设备布置空间、旋转范围以及人员操作位置。两根高耸天线位于车体后侧，体现了通讯型或指挥型配置的特征，天线底座与车身骨架之间需要考虑振动、密封和线束走向。

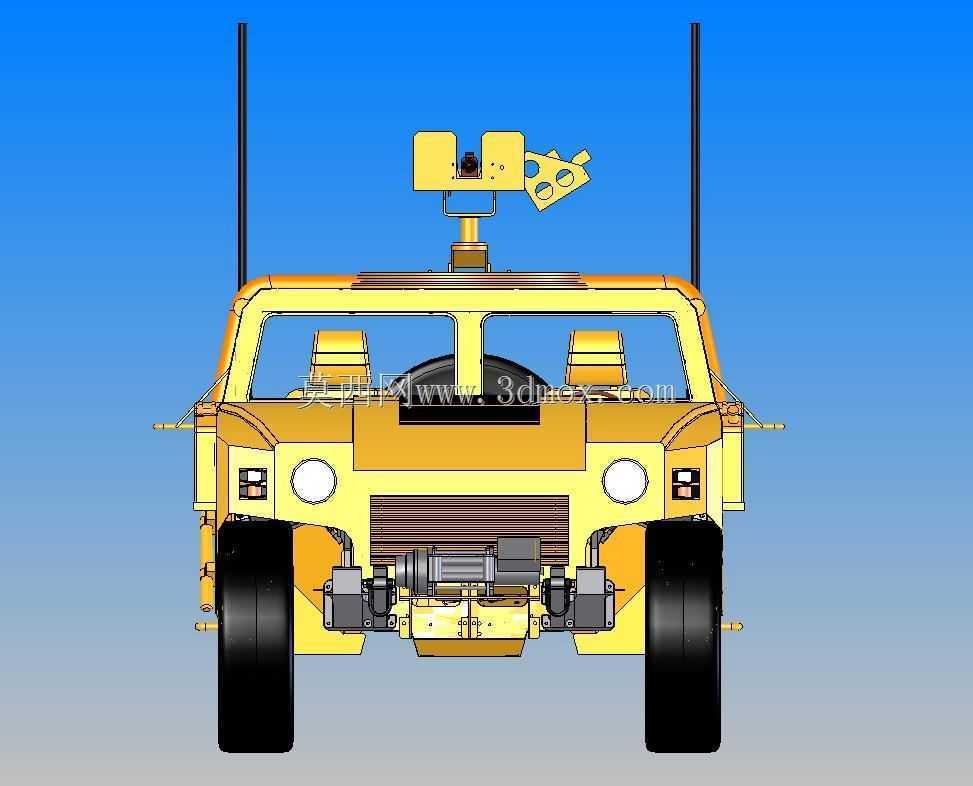

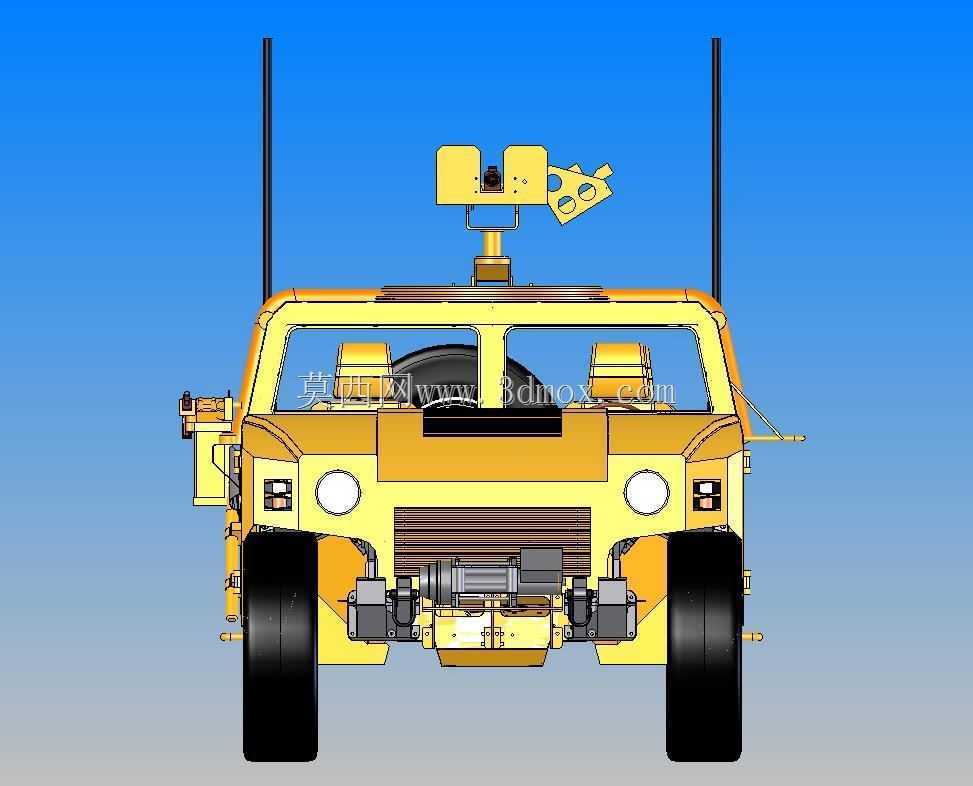

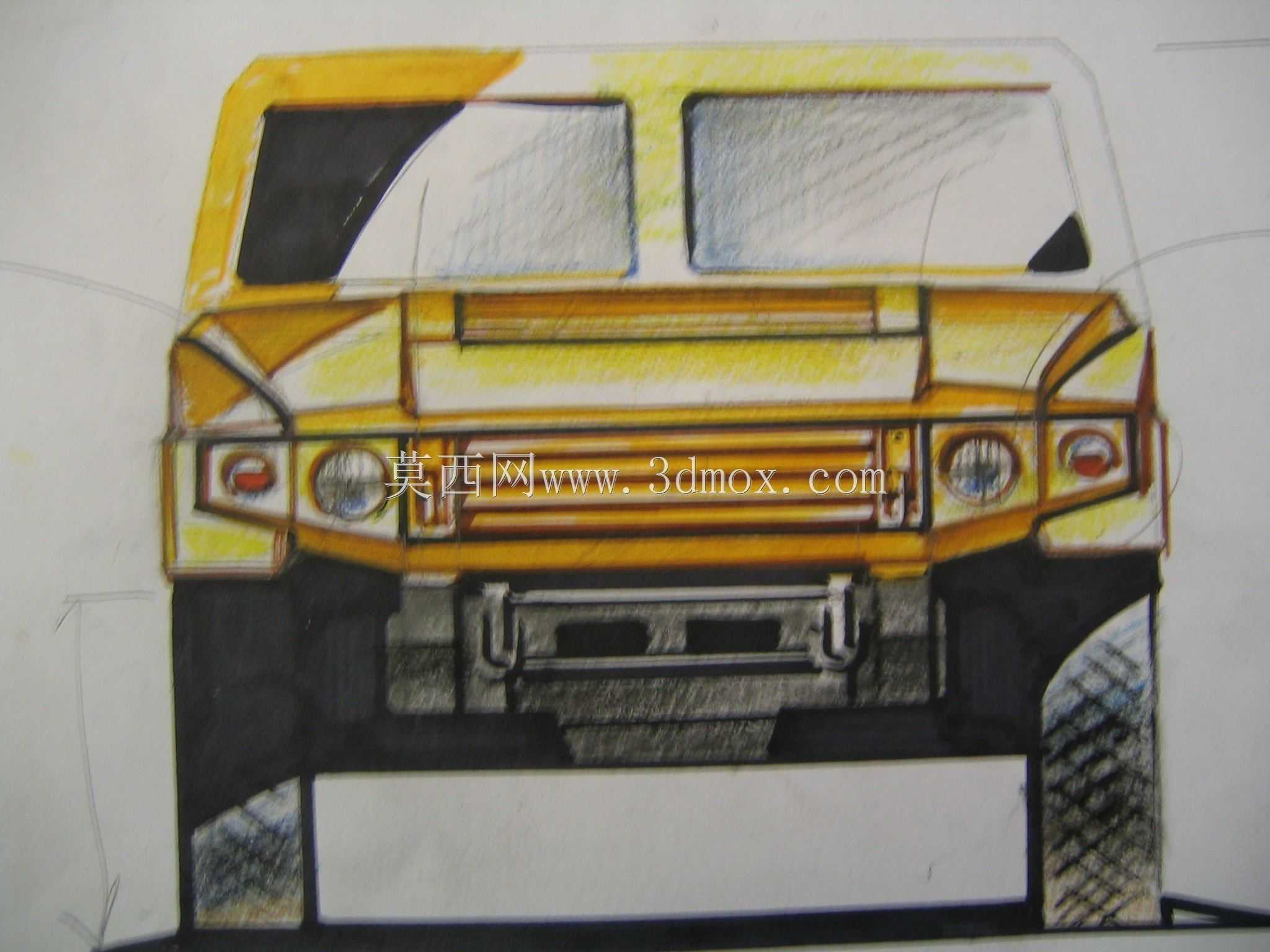

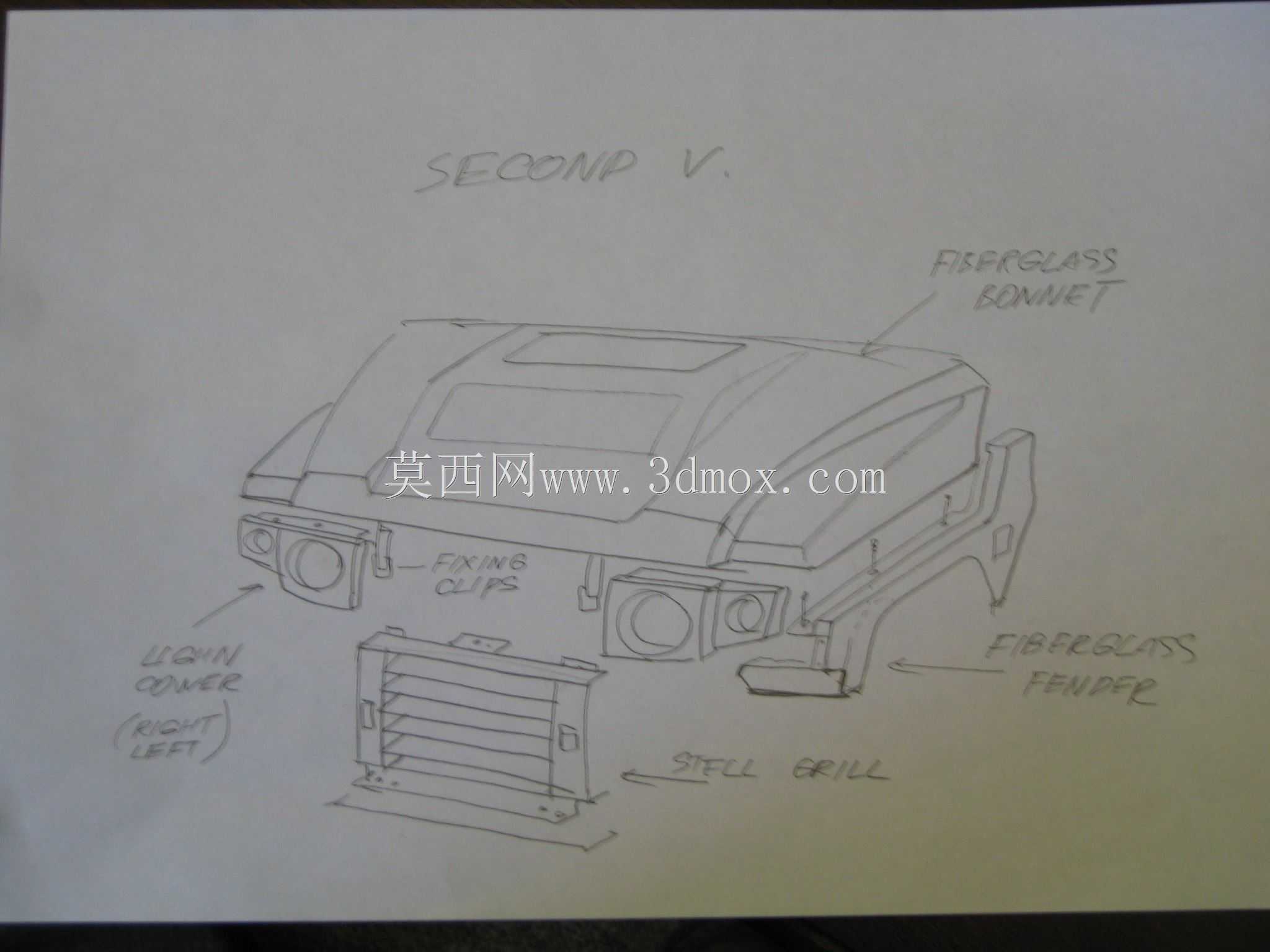

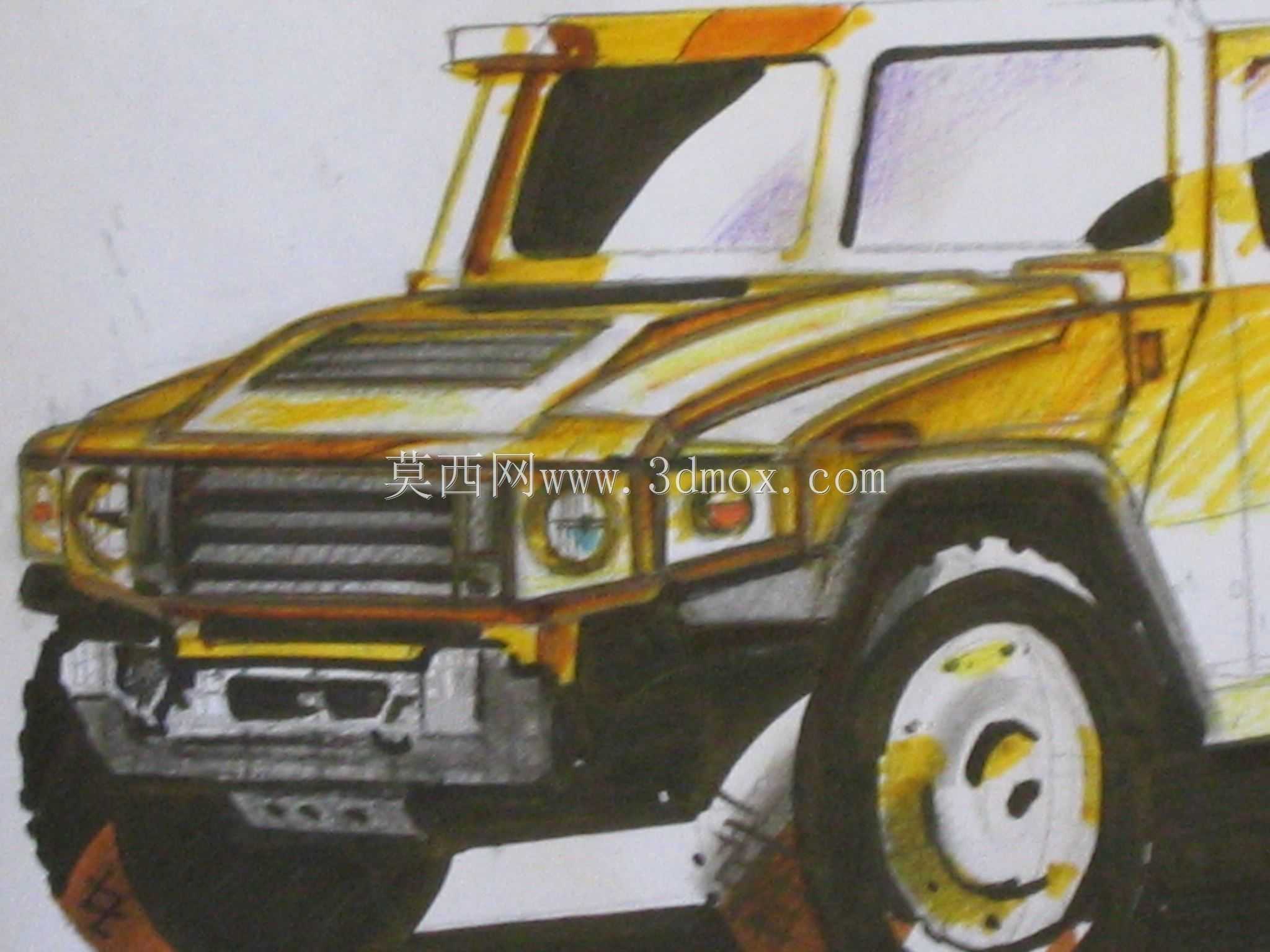

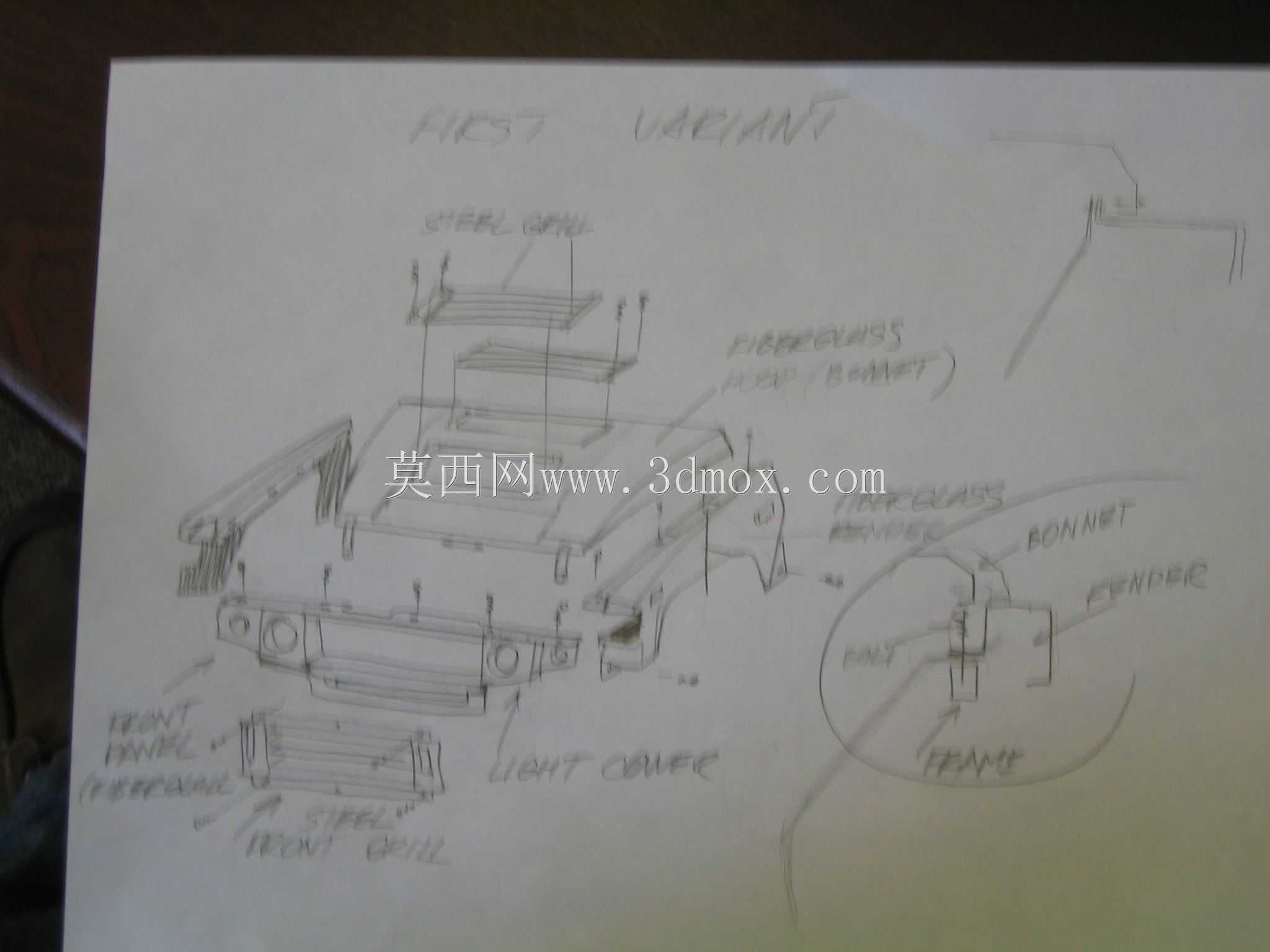

　　整车外形延续短前悬、宽轮距、高离地间隙的越野设计思路。前部动力舱轮廓方正，舱盖表面设置散热格栅和加强筋，既满足发动机进气、散热与维护开启需求，也为车身提供硬朗的识别特征。前保险杠、牵引装置和车灯区域独立建模，能够反映野外使用中易损件更换和外挂附件安装的工程需求。车头格栅、灯组、铰链与舱盖锁扣均有明确位置，便于在详细设计阶段继续细化钣金折弯、螺栓固定和维修开口。

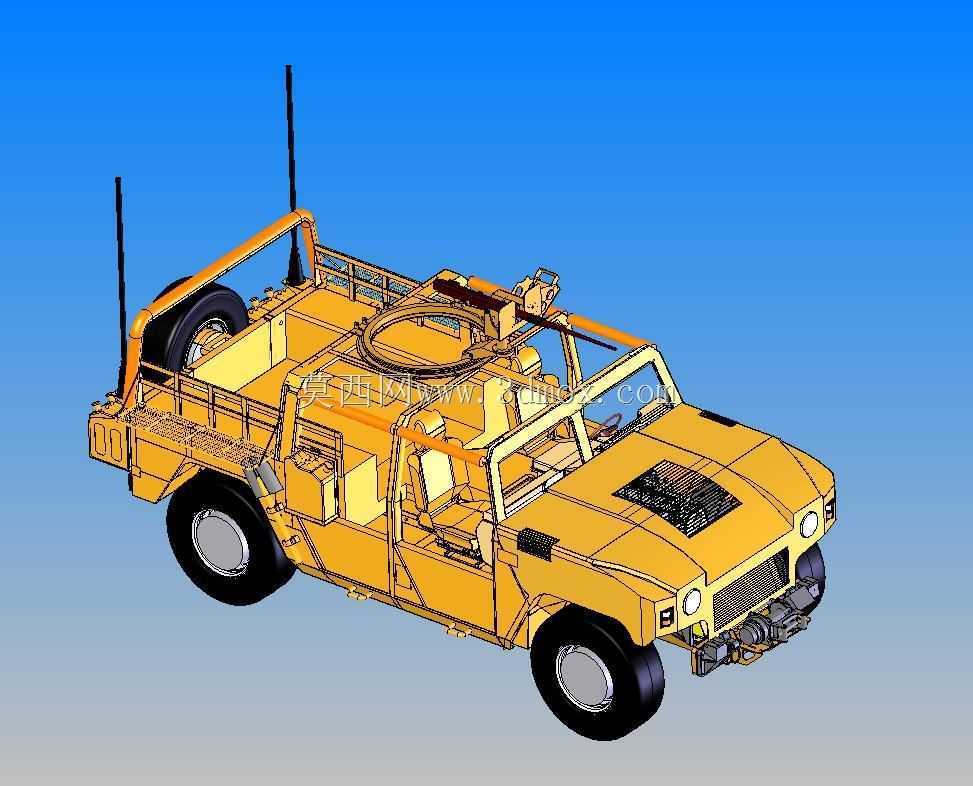

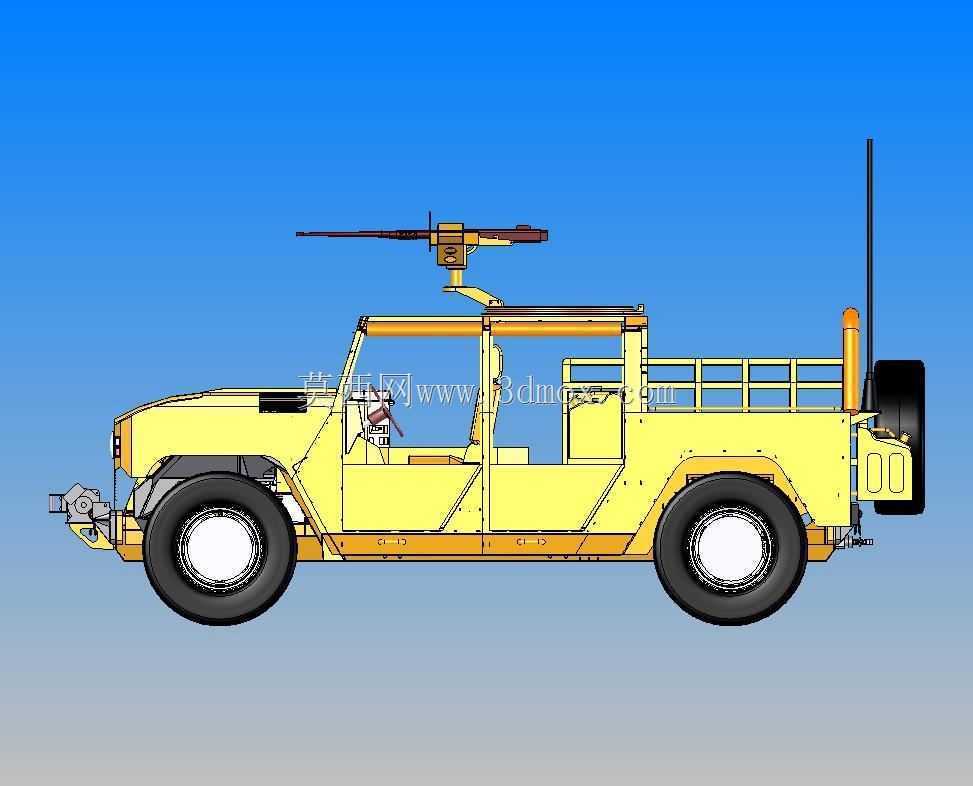

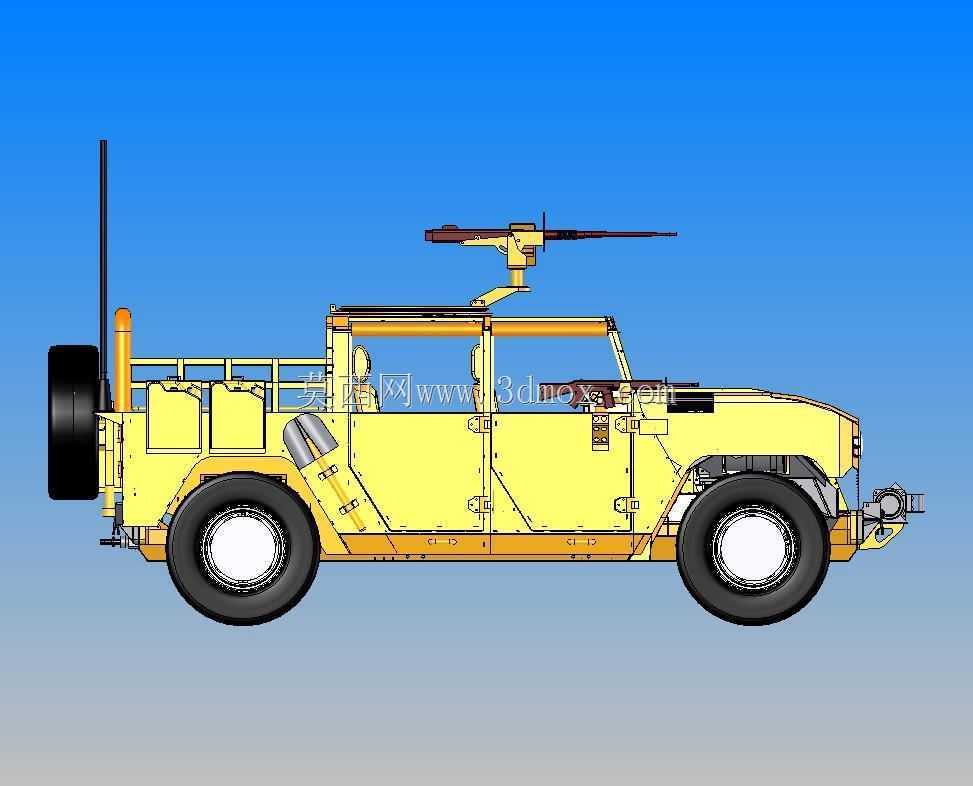

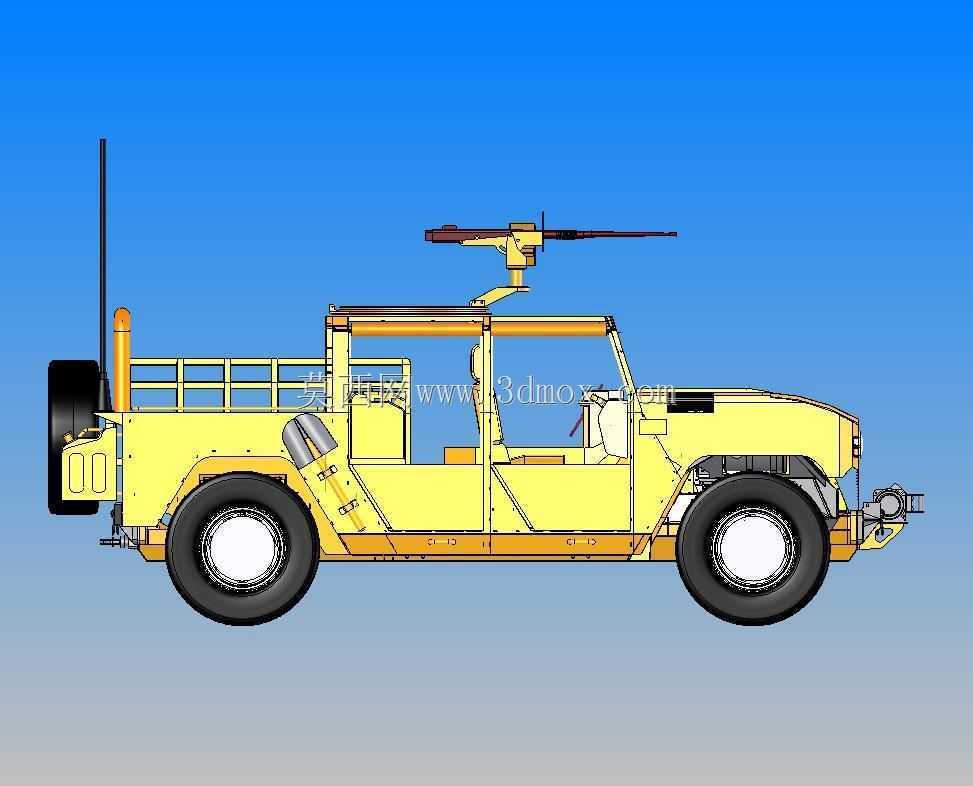

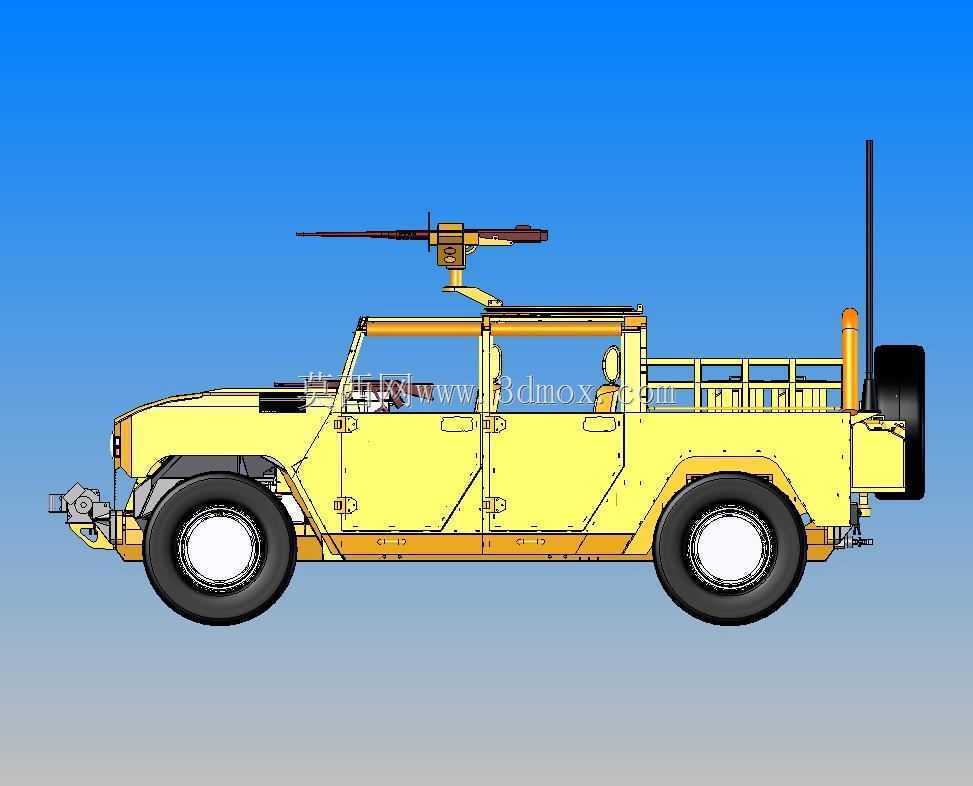

　　车身侧面是结构表达的重点。四门开放式乘员舱配有多组座椅，座椅之间保留通道和腿部空间；车门、侧围板、扶手和脚踏区域按照人员快速进出的使用方式布置。上部防滚架由多段管材组成，围绕乘员舱形成连续保护框架，立柱与车身底架连接位置需要在实车设计中通过加强板、焊接节点或螺栓支座传递倾覆载荷。模型中防滚架不仅作为视觉构件，也界定了乘员头部空间、车顶设备安装高度以及帆布篷或轻装甲套件的安装边界。

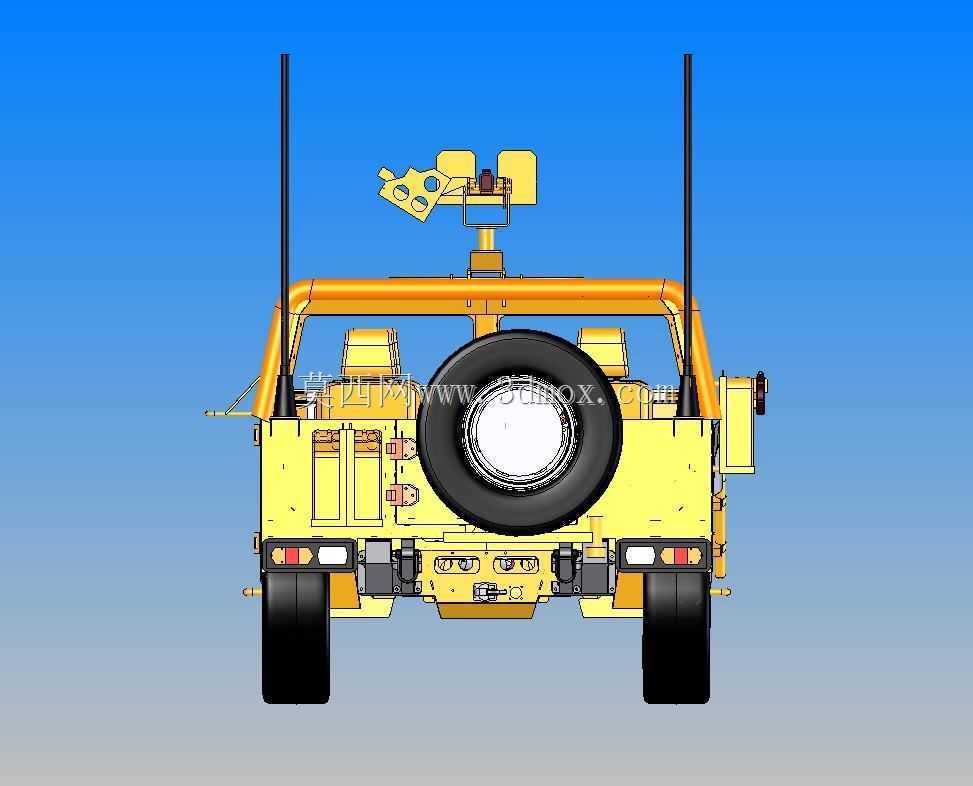

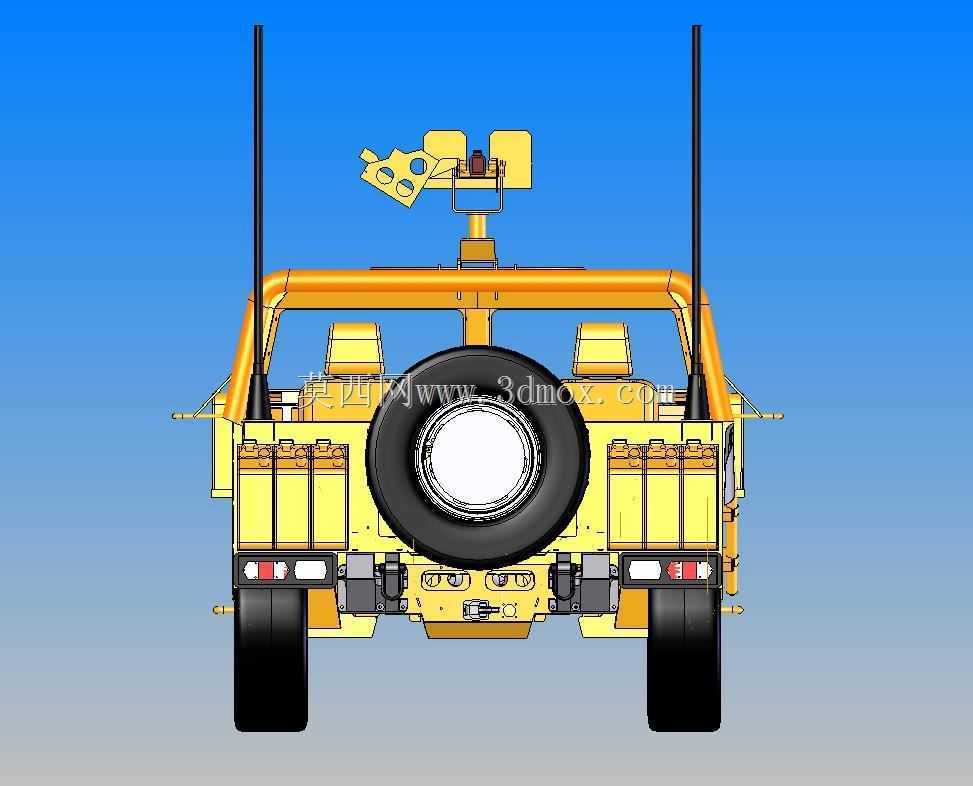

　　底盘部分采用四轮独立越野车辆的典型布局，大尺寸轮胎配合较深胎纹，用于提升松软路面抓地力。轮拱与轮胎之间预留较大跳动空间，避免悬架压缩到极限时轮胎与车身干涉。车轮、轮毂、制动盘外观区域和转向节附近结构均有体现，设计者可据此检查转向角、轮胎包络、轮距以及底盘离地间隙。后备胎以近似竖直姿态安装在车身侧后部，其位置需要兼顾取放便利性、离去角和车尾载荷分布，不能遮挡人员通道或任务设备操作弧线。

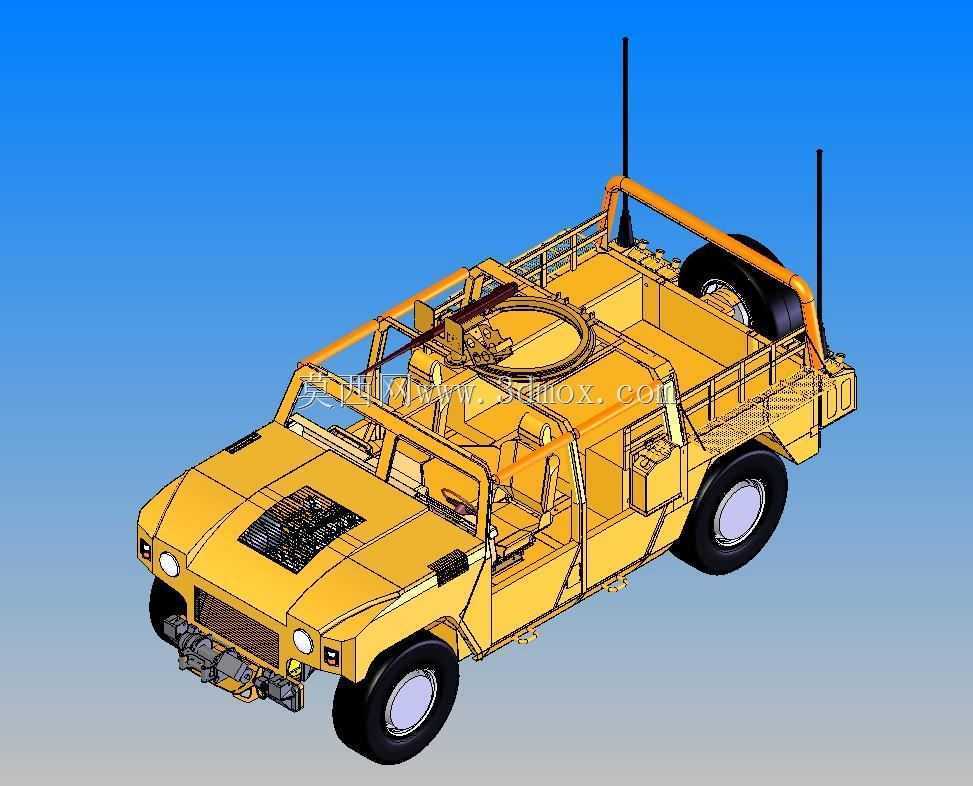

　　在建模思路上，作品把黄色车身骨架与黑色轮胎、天线、武器附件等部件形成明显色彩区分，使结构层次更容易识别。车身覆盖件多采用平直折面和少量圆角过渡，符合轻型军用车辆重视制造成本、维修便利和战场快速修复的特点。外露的框架、铰链、支座和加强筋并非单纯装饰，而是提示真实车辆中钣金、管件、支架和标准件之间的连接方式。对于三维结构从业者而言，这类模型可用于校核整车总布置、分析人机空间、规划改装设备安装点，也可作为越野专用车概念设计、教学演示和装备展示的基础数字样车。

　　安装边界方面，整车宽度需要满足普通运输平板和野外道路通行要求，高度则受天线、防滚架和武器环影响；在装入集装箱、运输机舱或车库时，可拆卸天线、备胎和上部任务设备应作为高度控制的重点。后部任务平台的载荷不能只按平面面积估算，还要结合车架纵梁、悬架承载和轴荷分配进行布置。前部附加绞盘、保险杠或防护板会增加前轴载荷，后部重载武器或通讯设备则会改变离去角与俯仰姿态。模型保留这些关键空间关系，可为后续工程细化提供直接参考。
