农用拖拉机后轮驱动半轴结构设计

　　在农用轮式拖拉机的底盘传动系统中，后轮驱动半轴是承担动力末端输出的核心承载部件，其结构可靠性直接决定了农机在泥泞、坡地、重载犁耕等复杂作业场景下的通过性能与服役寿命。不同于普通载货汽车的半轴结构，拖拉机后轮半轴需要同时承受大扭矩传动载荷、地面冲击载荷以及轮胎侧偏带来的附加弯矩，因此在结构设计阶段就需要针对农机的作业特性做针对性的参数匹配。

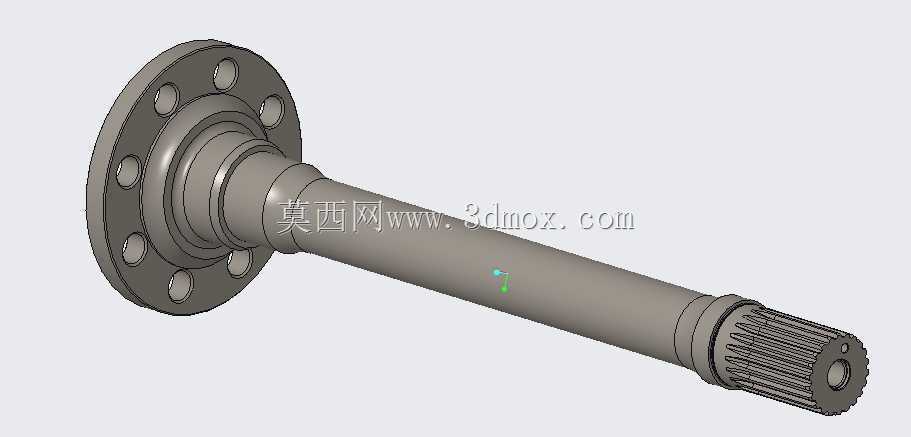

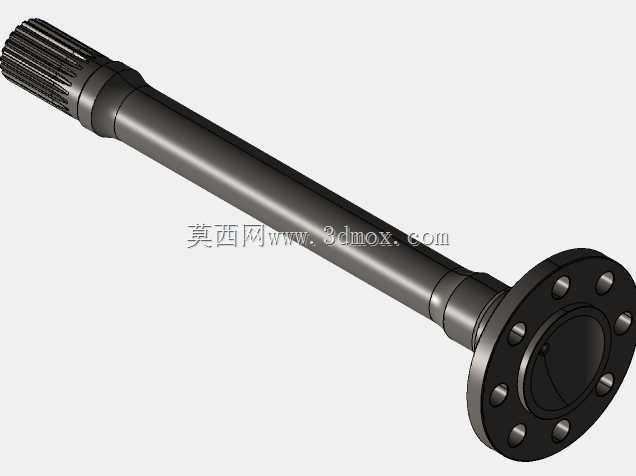

　　从结构布局来看，该半轴采用一端花键、一端法兰的整体式轴身设计，花键端插入后桥差速器侧的半轴齿轮内花键腔，将差速器分配的驱动扭矩直接传递至轴身，法兰端通过周向均布的螺栓孔与后轮轮毂的连接法兰刚性锁紧，最终将扭矩传递给驱动轮，推动整机行进。花键段采用渐开线花键齿形设计，相比矩形花键，渐开线齿形的齿根强度更高，对中性更好，能够适应拖拉机作业时频繁的扭矩波动与冲击载荷，避免花键齿面出现早期压溃、磨损问题；花键末端设计有定位轴肩，装配时可直接抵靠半轴齿轮端面，保证花键啮合长度处于设计区间，避免装配不到位导致的局部应力集中。

　　轴身采用等直径过渡的实心轴结构，没有设置多余的减重凹槽，这是因为拖拉机后桥半轴的载荷工况以低速大扭矩为主，轴身的扭转刚度优先级高于轻量化需求，等直径结构一方面可以降低轴身的应力集中系数，减少变截面位置的疲劳断裂风险，另一方面也简化了加工工序，降低批量生产时的工艺成本。轴身与法兰的连接位置采用大圆角过渡结构，避免直角连接带来的应力突变，该位置是半轴承受弯矩与扭矩复合载荷的薄弱区域，圆角半径的取值需要匹配轴身直径与法兰厚度，经过扭转疲劳试验验证，确保在额定载荷下的循环寿命满足农机作业时长要求。

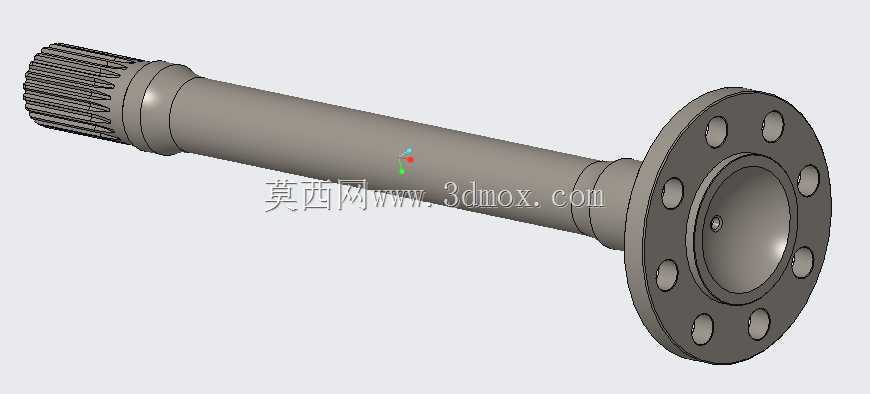

　　法兰端采用大直径圆盘结构，周向均布的螺栓孔数量与孔径根据后轮的额定承载扭矩匹配，螺栓孔采用铰制孔设计，装配时配合铰制孔螺栓使用，依靠螺栓杆部的剪切力传递扭矩，相比普通螺栓的摩擦力传力，铰制孔连接的传力可靠性更高，能够避免拖拉机在重载起步、陷车脱困时出现螺栓剪切断裂、法兰错位的问题。法兰端面设计有中心定位凹台，装配时与轮毂的中心凸台配合定位，保证半轴与轮毂的同轴度，减少车轮转动时的径向跳动量，降低轮胎的异常磨损与行驶振动。

　　从安装边界来看，该半轴属于全浮式半轴设计，轴身仅承担扭矩传递作用，车轮的垂直载荷、侧向载荷全部由后桥桥壳承担，因此在装配时半轴可以单独拆装，不需要顶起整机放出齿轮油，后期田间作业时的维护便利性更高。设计时需要严格控制轴身的直线度公差、花键的分度圆跳动公差以及法兰端面的全跳动公差，避免装配后出现半轴转动卡滞、轮毂偏摆、油封漏油等问题。花键段的表面需要做高频淬火处理，提升齿面的硬度与耐磨性，轴身与法兰的过渡圆角位置需要做喷丸强化处理，引入表面残余压应力，提升部件的疲劳强度，应对田间作业时频繁的冲击载荷。

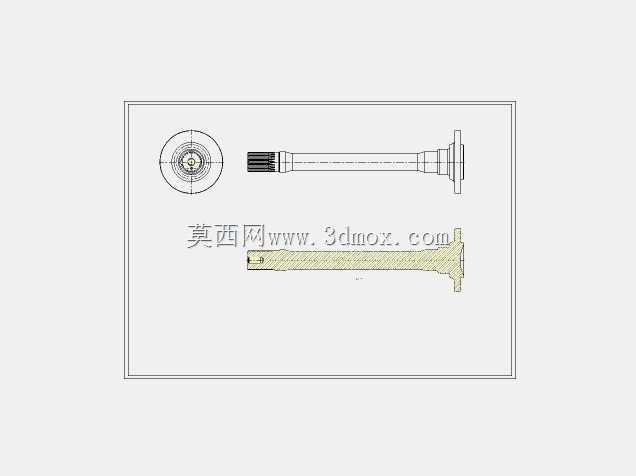

　　在实际作业场景中，该半轴需要适配犁耕、旋耕、运输等多种作业模式的载荷需求，比如带犁作业时，后轮需要传递的扭矩是普通公路运输的2-3倍，且会频繁遇到土壤阻力突变带来的冲击载荷，因此在三维建模阶段，需要对花键齿根、轴肩过渡、法兰螺栓孔等薄弱位置做有限元应力分析，确保最大应力值低于材料的许用应力，安全系数满足农机设计规范要求。同时建模时需要还原各部位的工艺倒角、退刀槽结构，保证模型与实际加工零件的一致性，方便后续做虚拟装配、运动干涉检查，以及后续的工程图导出、数控加工程序编制工作。
