铃木TL动力单元配套安装固定支架结构

　　这套安装固定结构，主要面向摩托动力改装、小型动力单元集成、自制特种作业小车的动力搭载场景，解决铃木TL系列发动机与配套电机的同轴固定、安装定位问题，避免动力输出过程中因机架刚性不足产生的振动偏移、传动同轴度超差等常见工程问题。从实际使用场景来看，这类支架常应用在自制全地形小车、小型固定式动力泵站、改装特种作业机具的动力端搭载环节，不少做小型非道路移动机械改装的从业者，都会遇到原厂动力机架无法适配自定义布局的问题，这套结构刚好填补了自定义搭载时的固定基准空白，不需要从业者从零开始测绘动力单元的安装孔位，直接依托现有结构做适配调整即可。

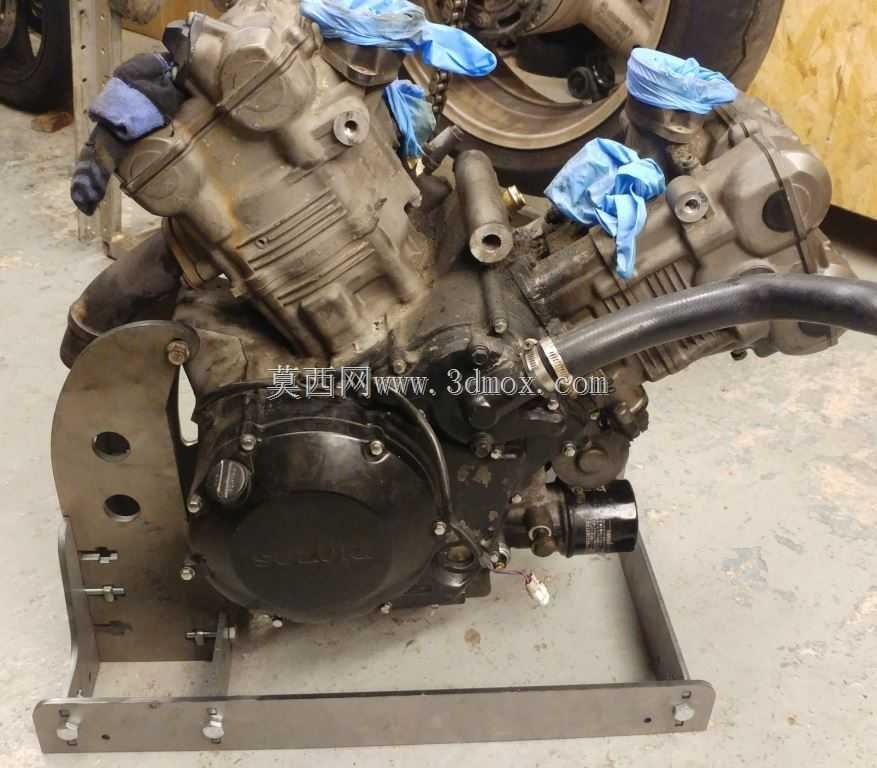

　　从功能特性上看，支架采用板式焊接框架结构，主体承力板使用厚钢板切割成型，对应发动机本体的安装点位做了精准的孔位匹配，每个固定孔位都对应发动机壳体上的原厂安装凸台，不会出现强行错位安装导致的壳体应力集中问题。支架底部设置了平直的安装基准边，可直接固定在设备底盘或者动力站的基座平面上，侧边预留的多个调节腰型孔，可适配不同规格的传动链轮、皮带轮的张紧调节需求，不需要额外加装张紧轮结构就能实现传动件的间隙调整。配套的电机安装位与发动机输出端保持固定的中心距公差，孔位布局兼顾了不同功率规格启动电机、发电电机的安装尺寸，不需要二次扩孔就能完成电机的固定装配。

　　设计思路上，整套结构优先保证承力刚性，对应发动机曲轴侧、离合器侧的两个主要承力点，都做了翻边加强处理，避免发动机高转速运行时支架产生共振。支架上的镂空孔位并非随意开设，每个孔都对应发动机壳体上的放油螺栓、机油观察窗、调节螺钉的操作空间，安装完成后不需要拆卸支架就能完成日常的机油更换、间隙调整等维护操作，这点是很多自制支架容易忽略的细节——不少从业者自己做的支架虽然能固定住动力单元，但会挡住维护点位，后续保养需要拆解整个动力总成，大幅提升维护成本。支架的焊接位置都避开了发动机的振动传递路径，不会因为长期振动出现焊缝开裂的问题，底部框架的横梁设置在发动机油底壳的下方，预留了足够的安全间隙，不会因为机架变形磕碰油底壳造成漏油故障。

　　从安装边界尺寸来看，支架整体宽度匹配铃木TL发动机的两侧壳体最大宽度，侧边突出发动机本体的尺寸不超过50mm，不会占用过多的搭载空间，整体高度从底部安装面到发动机最高处的尺寸控制在合理范围内，适配大多数小型动力舱的布局要求。安装孔的位置公差控制在0.2mm以内，保证发动机固定后输出轴的水平度误差不超过0.1°，避免传动过程中出现偏磨导致的链轮、皮带过早损坏。支架底部的安装孔采用等间距布局，孔距适配通用的40系工业铝型材、标准型钢底盘的安装孔位，不需要额外做转接板就能直接固定在常规的设备基座上。针对动力单元的走线需求，支架侧边还预留了线束固定的卡扣安装位，发动机的点火线束、电机的供电线路可以沿着支架边框规整固定，避免线路靠近高温排气部件出现老化破损的问题。

　　实际装配过程中，只需要先将支架固定在基准平面上，再依次吊装发动机、固定电机，就能完成动力单元的主体装配，不需要做反复的位置调校，相比从零开始测绘制作支架，能节省大量的设计与加工时间。支架的所有板材切割轮廓都做了倒角处理，没有尖锐的毛边，装配过程中不会划伤操作人员，也不会割破发动机的线束、油管等附属部件。对应发动机排气侧的位置，支架特意做了内凹避让，预留了足够的隔热间隙，不会因为排气高温导致支架出现退火变形的问题。
