大众Gol车用万向十字传动轴结构

　　这套万向十字传动结构面向乘用车底盘与转向传动场景，核心作用是在两根轴线存在夹角、且工作过程中夹角会随悬架跳动、转向动作持续变化的轴段之间，稳定传递旋转扭矩。在前置前驱小型车的传动布局里，变速箱输出端与车轮端的相对位置会随减震器压缩、车身侧倾不断改变，刚性直轴根本无法适应这种动态偏移，万向十字节就是用来补偿角向位移、避免传动卡滞的关键部件。

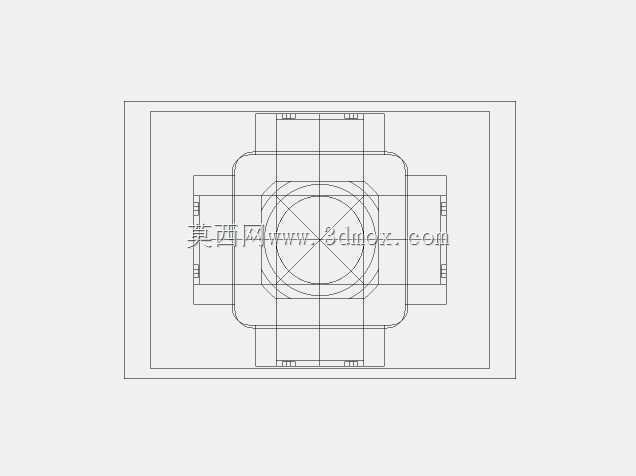

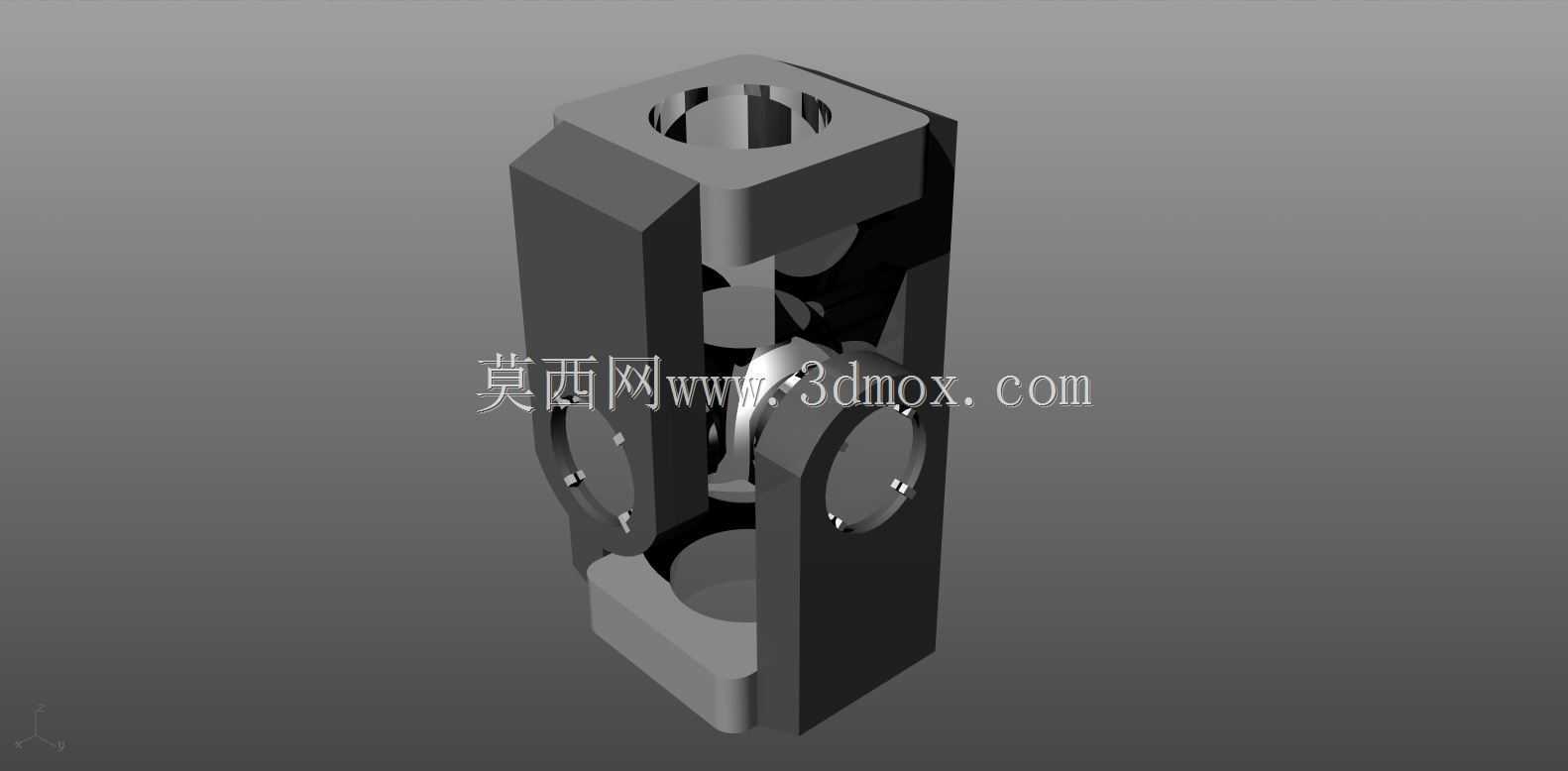

　　从结构拆解来看，整套组件包含两侧叉形接头、中间十字轴体、十字轴四个轴颈对应的回转配合位，以及端部的安装定位结构。两侧叉头并非对称直筒造型：其中一端为带方形安装孔的块状叉座，开孔方向与叉头开合方向垂直，用于和上游动力输出轴或转向柱端做周向固定，方形孔能在传递扭矩时避免轴套相对打滑，相比圆孔平键连接，在小尺寸车用部件里更省空间，抗冲击载荷能力也更强；另一端叉头为开合式双耳结构，两个耳板上同轴加工出销孔，十字轴的两个对向轴颈就穿装在这组耳板孔内，剩余两个对向轴颈则与另一侧叉头的耳板孔配合，形成两组互相垂直的回转自由度。

　　十字轴本身是整个部件的受力核心，四个轴颈的同轴度、垂直度直接决定传动平顺性。建模时需要严格保证两对轴颈的轴线空间垂直相交，交点偏差如果超出公差范围，传动过程中会出现周期性转速波动，不仅会带来振动噪音，还会让配合面承受额外的交变弯矩，加速磨损。实际车用十字轴的轴颈内部通常会预留润滑油道，端面加工有油嘴安装位，工作时润滑脂可以填充到轴颈与滚针轴承的配合间隙里，减少金属摩擦；这套三维结构里也还原了轴颈端部的环形定位槽，用来装配卡簧，限制轴承外圈的轴向窜动，避免车辆颠簸时轴承从耳板孔中脱出。

　　设计过程中首先要确定的是十字轴的摆动角度范围。乘用车底盘传动万向节通常需要满足单节最大摆角在35到45度之间，既要覆盖悬架全行程跳动带来的轴间夹角，还要预留转向时的角度余量。叉头耳板的内侧开口宽度不能过小，否则大角度摆动时叉头内壁会和十字轴本体发生运动干涉；但开口也不能过大，否则耳板的受力截面被削弱，大扭矩传递时耳板根部容易出现应力集中甚至断裂。建模时需要做全行程运动干涉检查：把十字轴摆到极限夹角位置，旋转一周逐一校验叉头、十字轴、端部安装结构之间是否存在碰撞，同时还要确认耳板孔的壁厚满足强度要求，孔壁到叉头外侧面的最小壁厚不能小于轴颈直径的0.6倍，防止冲压或热处理后孔位变形。

　　安装边界方面，两端的接口尺寸需要和对接部件完全匹配：方形安装孔的对边尺寸、深度要对应输出轴的方头规格，孔位中心到叉头回转中心的距离决定了整套万向节的最短安装长度；另一侧叉头的销孔孔径、孔间距要匹配对接传动叉的安装尺寸，两个耳板的外侧面间距要和对接叉的内槽宽度形成间隙配合，保证装配后可以灵活摆动又不会出现横向晃动。部件整体外形做了切角处理，块状叉座的四个外角加工出斜面，一方面是去除热处理后的应力集中尖角，另一方面也能在狭小的底盘安装空间里避免和周边线束、护板发生磕碰。

　　在实际维修与替换场景中，这类万向十字节属于易损件，长期承受交变扭矩、路面冲击载荷后，轴颈配合面会出现磨损松旷，表现为底盘传动异响、转向旷量变大。三维建模时把所有配合面的尺寸公差、装配关系完整还原，既可以用于备件的加工出图，也能用来做传动系统的运动仿真，分析不同夹角下的扭矩传递效率、受力分布，提前验证结构在极限载荷下的可靠性。
