运输工具发动机配套恒温调控阀体结构

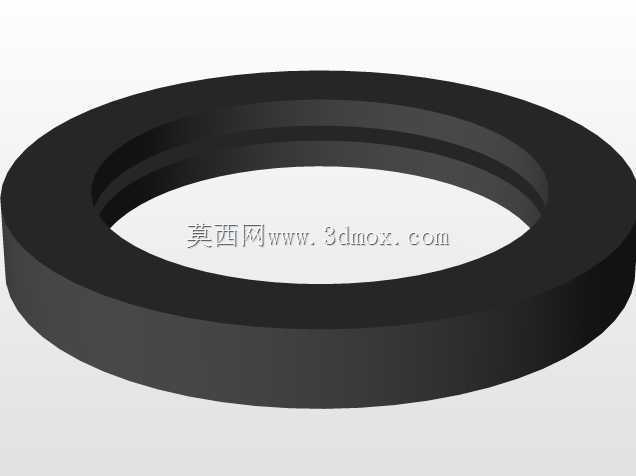

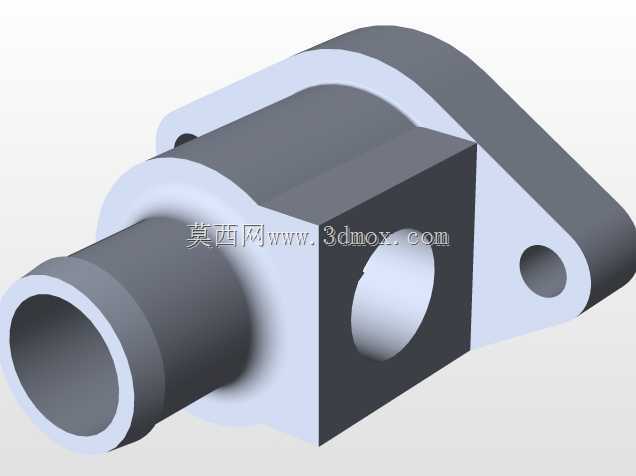

　　在寒区作业的运输类动力设备运维场景中，发动机冷启动阶段的热机效率不足、暖机周期过长是长期存在的工程痛点，这类恒温调控部件正是为解决该类问题设计的管路集成组件，直接串接在发动机冷却循环回路中，承担冷态工况下冷却液流路切换、快速建立发动机正常工作温度区间的核心作用，避免低温状态下冷却液过早进入大循环带走缸体热量，同时在温度达到设定阈值后自动打通大循环通路，保障动力单元始终处于最优热效率工作区间，减少缸套、活塞等运动副的低温磨损，也能缩短冬季驾驶舱暖风系统的起效等待时间。从结构设计逻辑来看，该总成采用对称式直通管路布局，两端的圆柱接口为标准硬管插接配合面，表面预留的环形槽位用于安装密封胶圈，

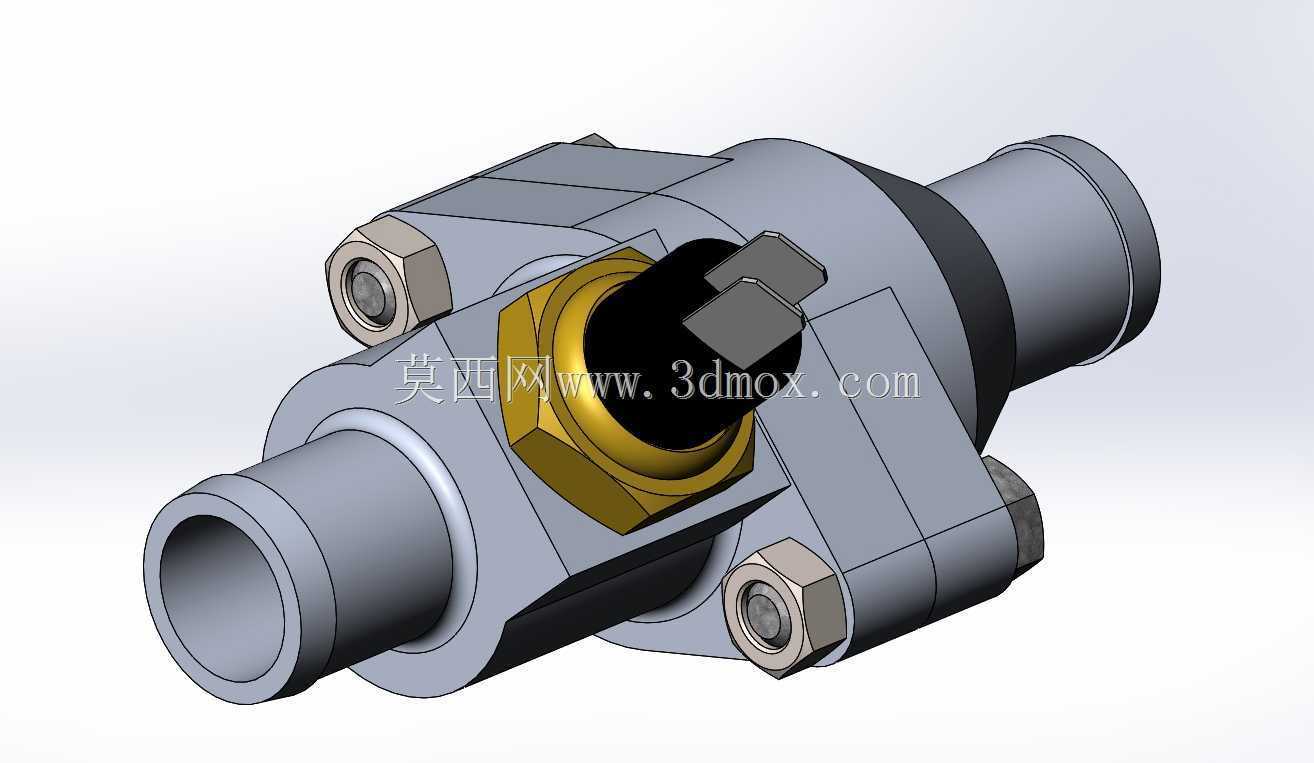

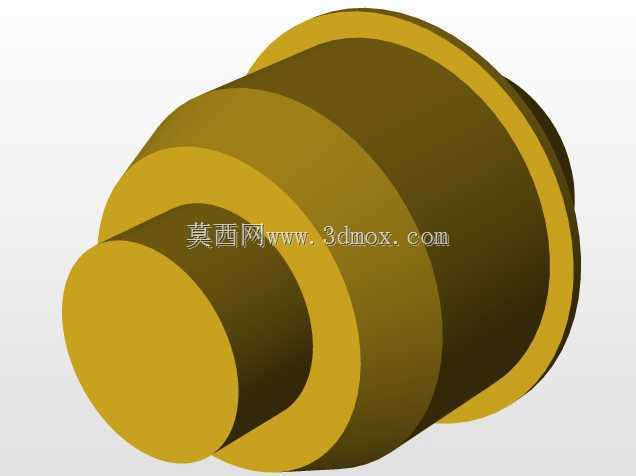

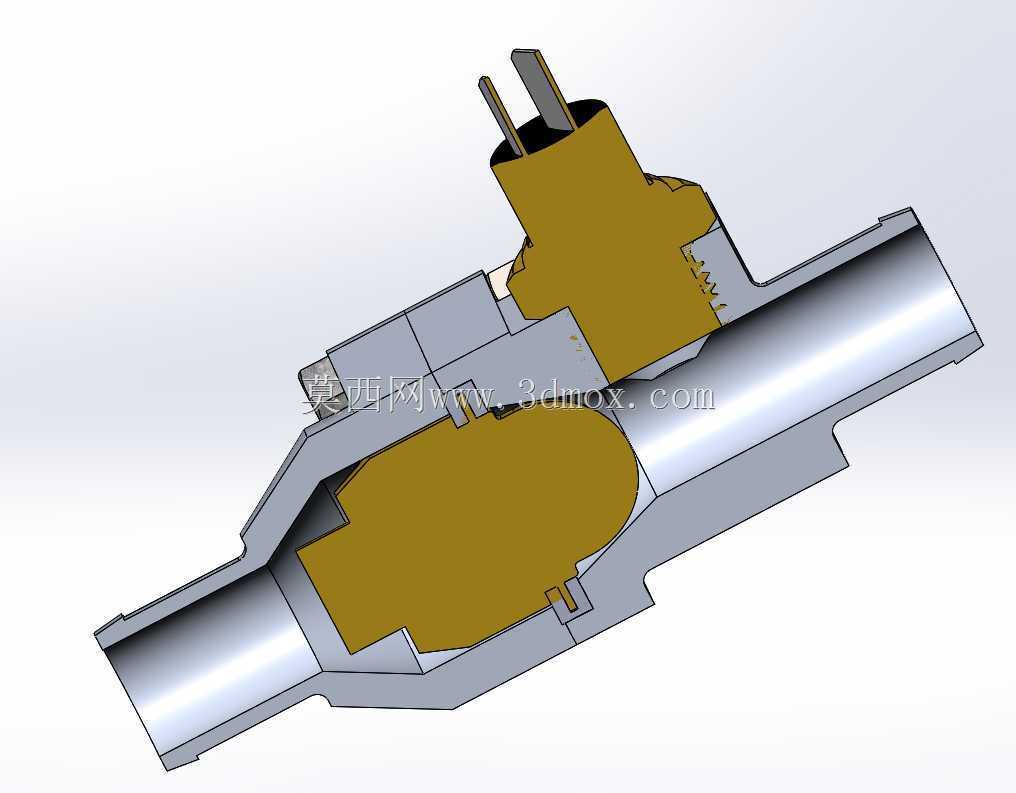

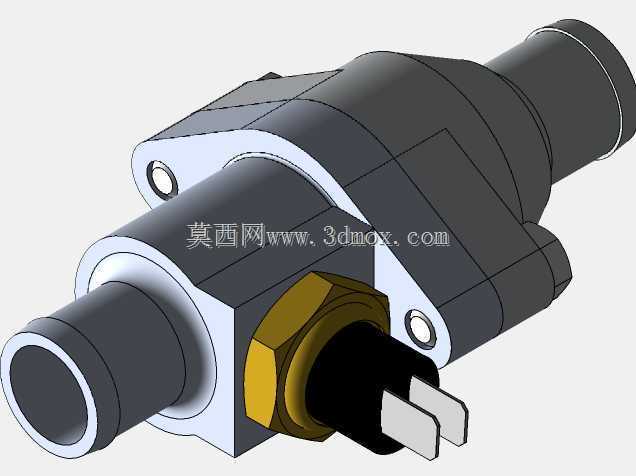

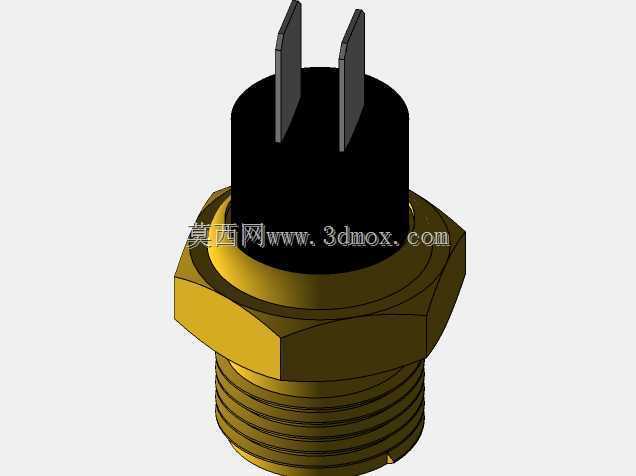

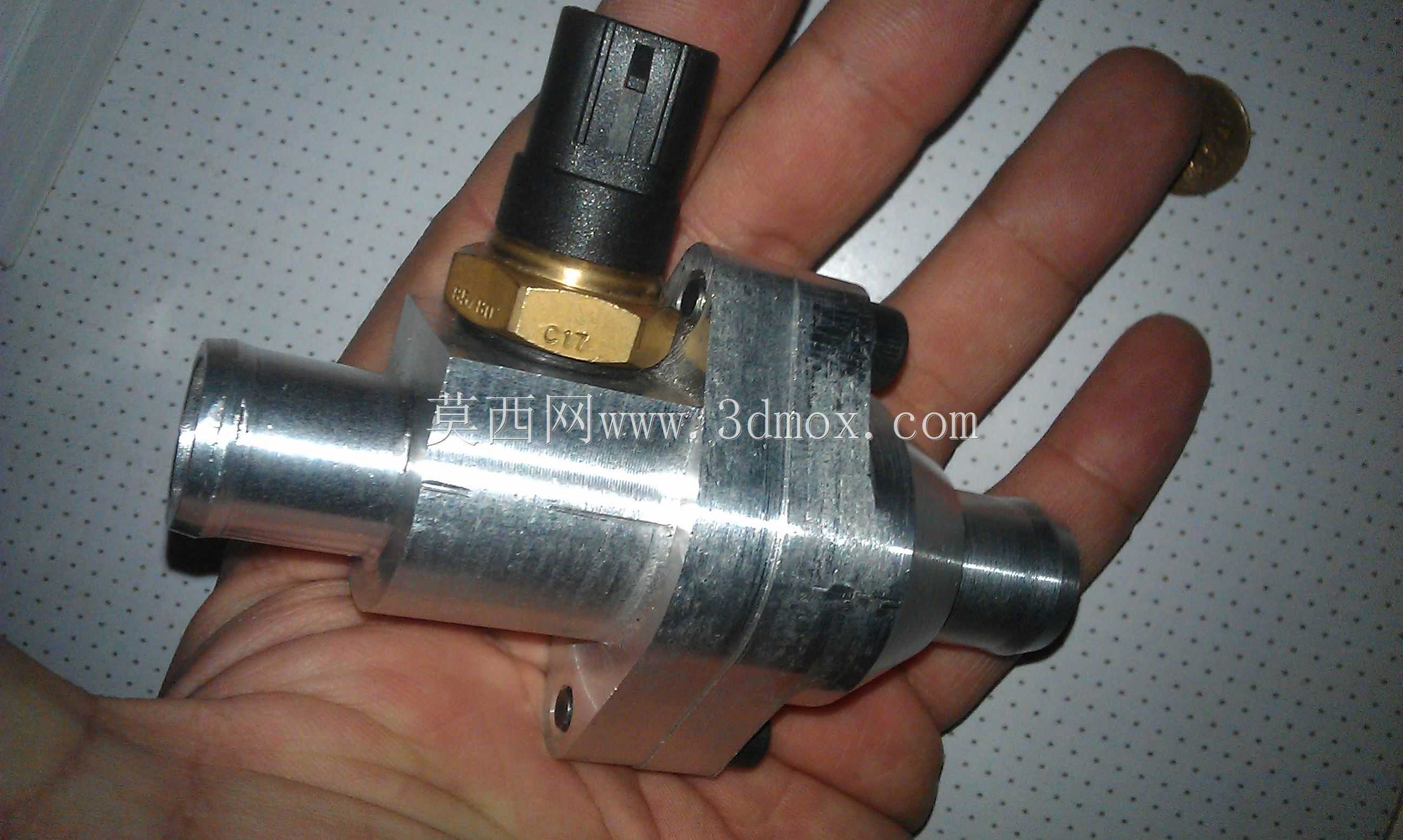

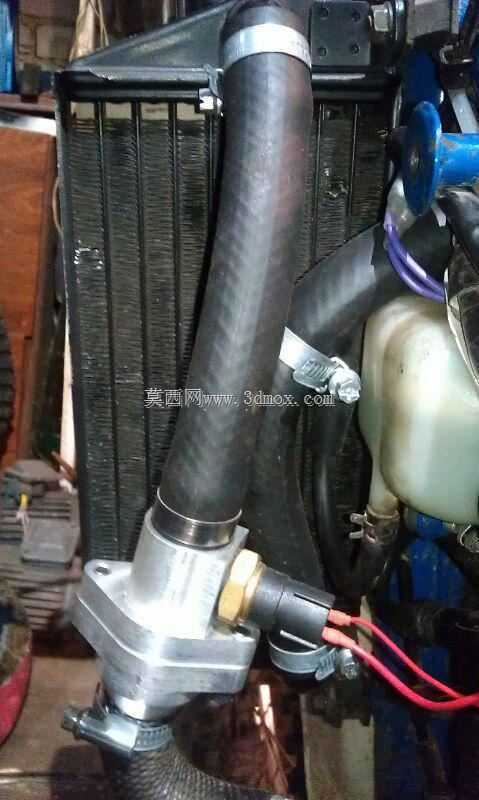

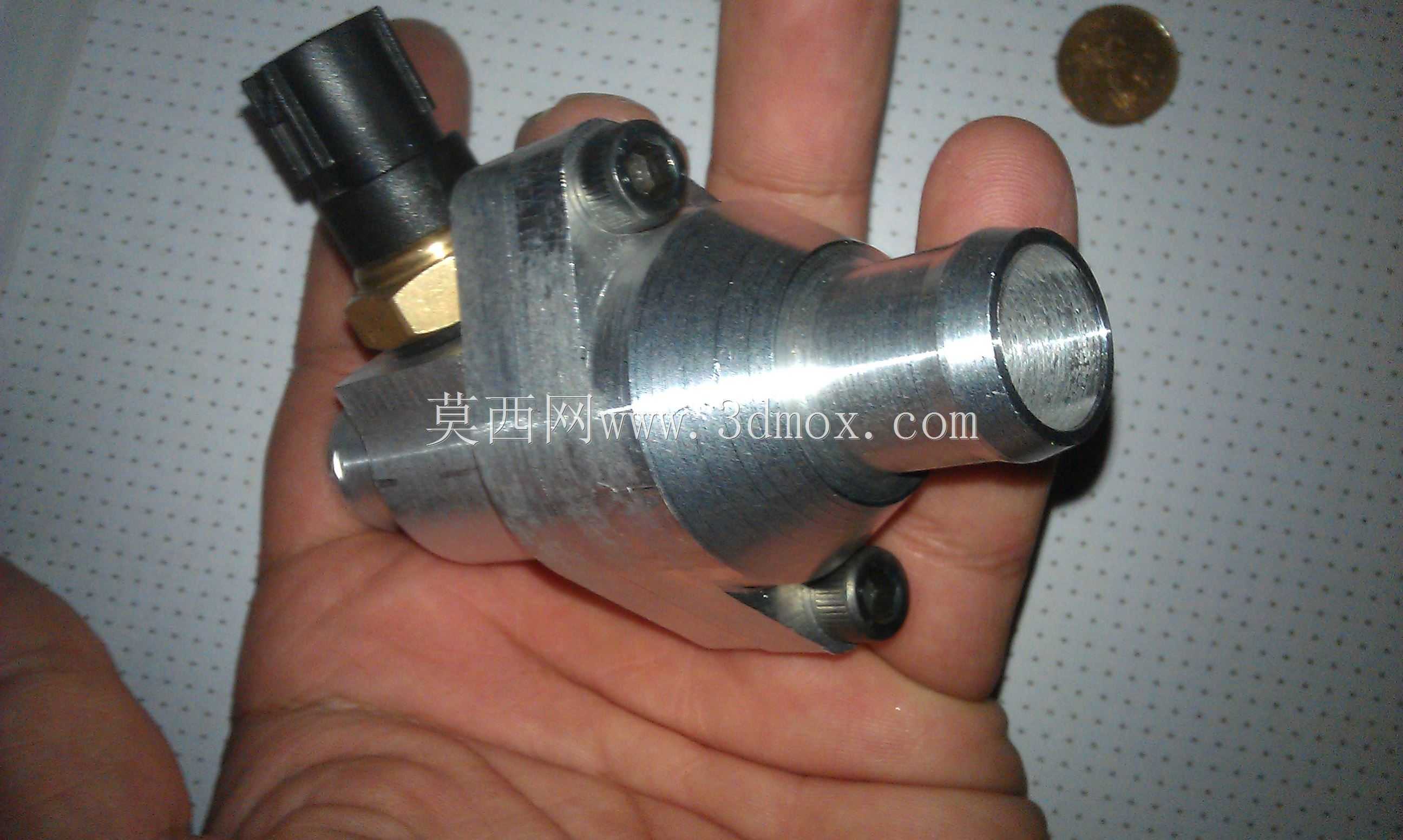

　　装配时直接推入发动机冷却系统对应管路的橡胶连接套内，通过卡箍锁紧即可完成流路对接，不需要额外加工法兰连接面，能适配多数中小排量动力单元的冷却管路通径规格，整体安装边界紧凑，主体外壳采用压铸铝合金成型，在保证结构强度的前提下尽可能降低总成自重，避免长期随车振动带来的管路附加载荷。总成中部的凸起腔体为温控元件的安装腔，金色的六角锁紧压盖将蜡式热敏元件压紧在腔体内，压盖与壳体之间采用金属密封垫实现静密封，防止高压冷却液渗漏，热敏元件的顶端推杆直接驱动内置的滑阀结构，不需要额外的电控信号或者外部动力输入，完全依靠冷却液温度变化触发石蜡体积膨胀来推动阀芯动作，可靠性远高于电控类温控部件，能适应发动机舱内高振动、大温差、油污附着的复杂工作环境。

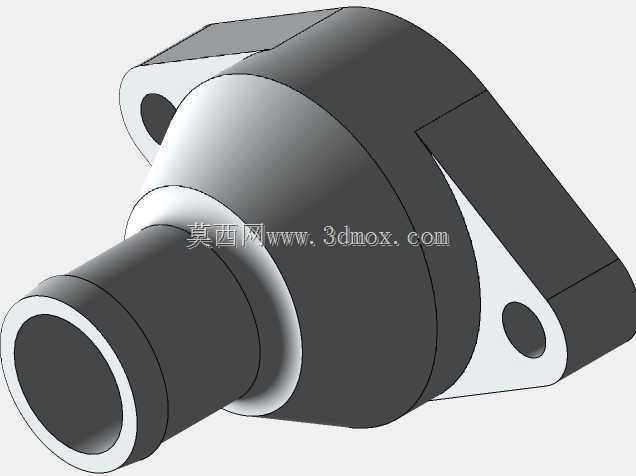

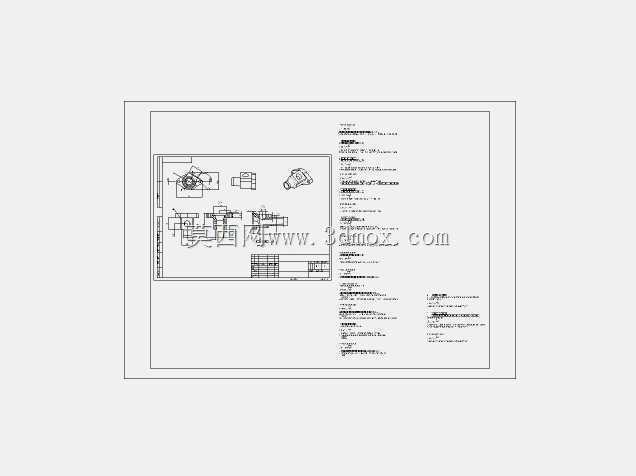

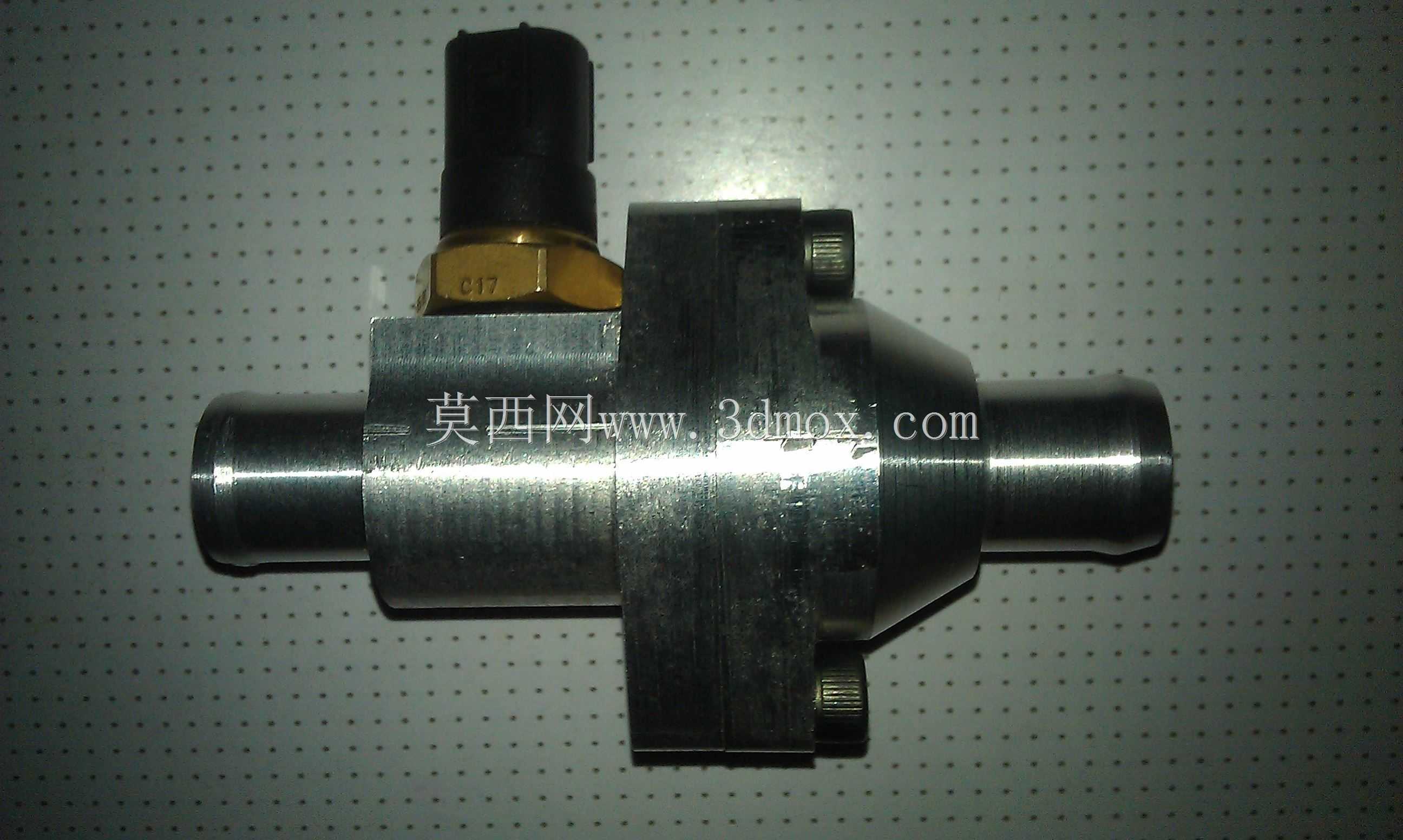

　　两侧对称布置的内六角螺栓为上下壳体的连接紧固件，装配时按照对角拧紧顺序施加规定扭矩，就能保证壳体结合面的密封压力均匀分布，避免局部压力不足导致的渗漏问题，同时这种分体式壳体设计也方便后期运维时拆解更换内部的热敏元件，不需要整体更换整个总成，能降低全生命周期的使用成本。从建模细节来看，所有配合面都预留了合理的公差带，管路插接面的粗糙度要求、密封槽的尺寸精度、螺栓孔的位置度都按照实际量产的工程要求设定，紧固件、密封件、热敏阀芯都做了独立的零件建模，能直接用于装配干涉检查、管路布局模拟，也可以作为同类温控阀产品设计的参考原型，在进行冷却系统匹配计算时，可直接提取模型的流道通径、安装尺寸、重量参数，代入系统阻力计算、安装空间校核环节，

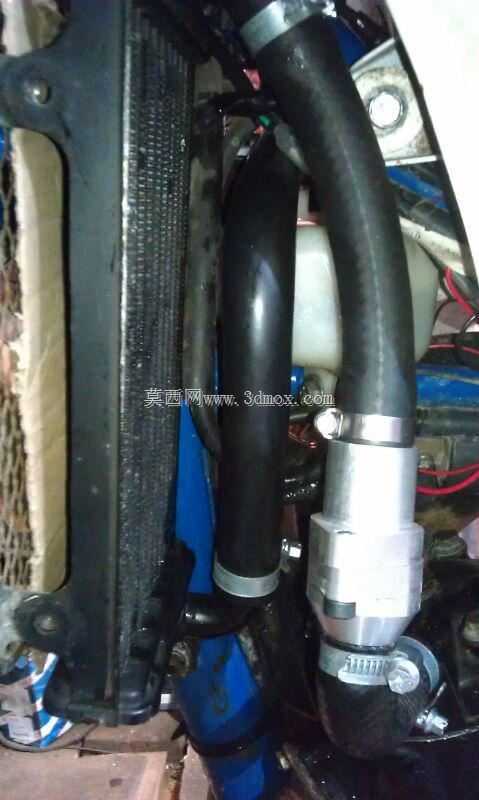

　　减少重复建模的工作量。实际装车验证中，这类结构的恒温器开启温度通常设定在82摄氏度左右，全开温度不超过95摄氏度，流道的通流面积经过匹配计算，能保证大循环开启后冷却液的流量满足发动机高负荷工况下的散热需求，不会出现流阻过大导致的冷却效率不足问题，同时壳体外部的加强筋布局经过振动模态优化，能规避发动机常用转速区间的共振问题，避免长期振动导致的壳体开裂、紧固件松脱故障。
