装配线双结构组件跨工位传输机构

　　在离散型装配制造场景中，不同工位间的组件转运是衔接工序、保障产线节拍的核心环节，这套传输机构正是针对中小尺寸装配件的跨工位移载需求开发，可适配电子电器、小型机电产品的组装产线布局，解决传统皮带转运定位精度不足、托盘输送适配性差的痛点。从实际应用场景来看，该机构可直接嵌入装配线的工位间隙，承担上一工位完成预装的组件向下一装配、检测或包装工位的水平移载任务，无需额外配置复杂的顶升移栽机构，对于节拍在15-30秒每工位的中低速产线适配性极强，既可以单独作为单段传输单元使用，也可以多组拼接形成长距离的组件输送线，适配不同长度的产线规划需求。

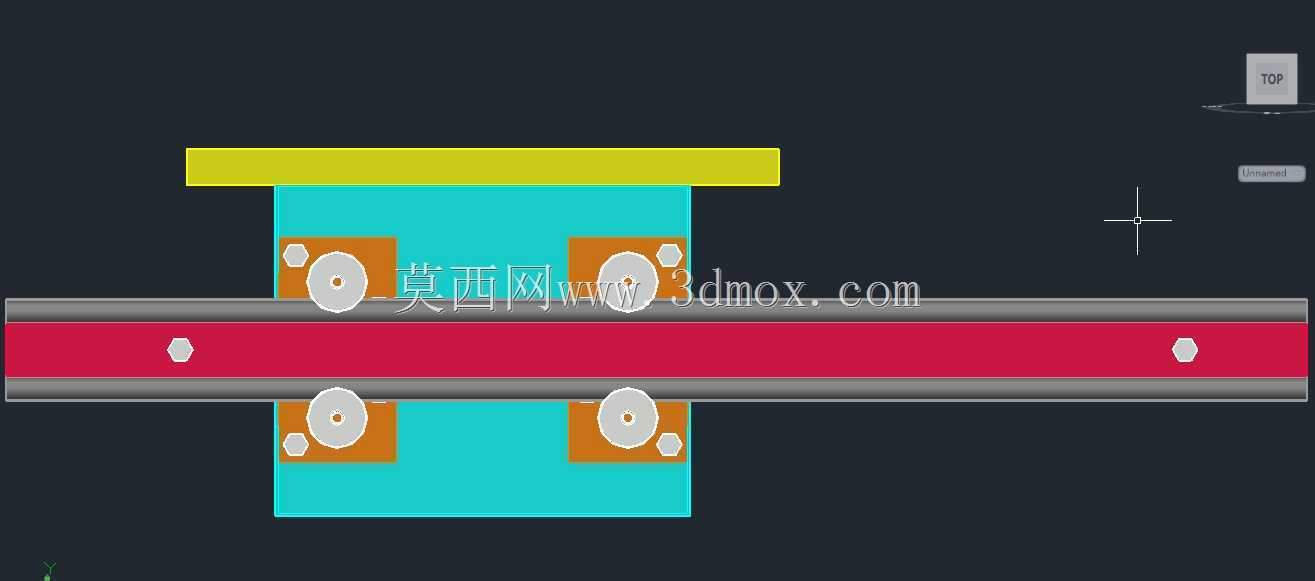

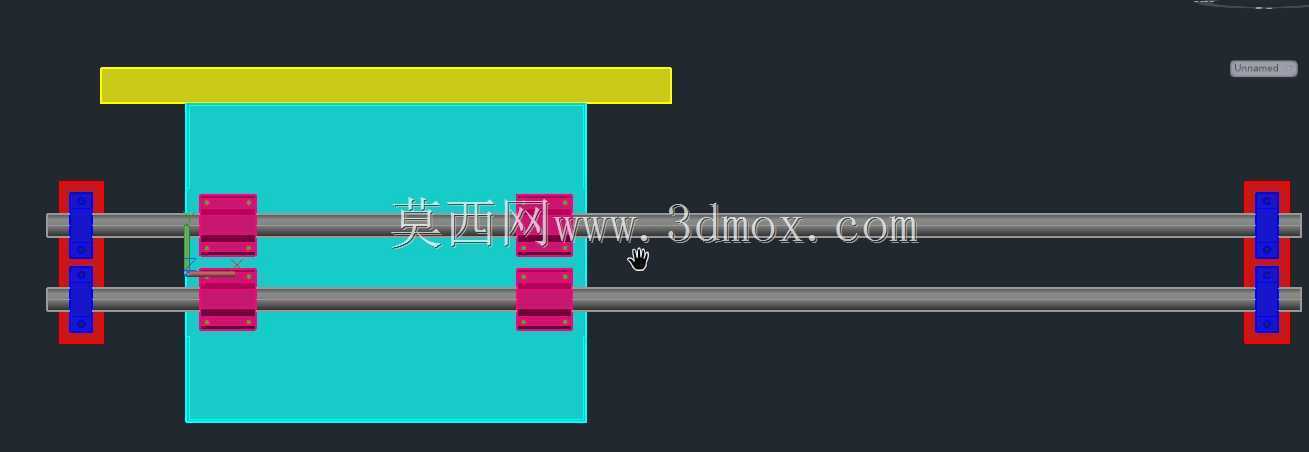

　　该机构提供了两种不同导向形式的结构方案，第一种采用线性导向衬套作为导向承载部件，整体结构简单，加工装配难度低，日常维护仅需定期对导向衬套进行润滑即可，运行过程中噪音低、运行平稳，适合负载在5kg以内的轻型组件传输，对于预算有限、组件重量较轻、传输行程固定的产线场景性价比极高；第二种方案采用滚轮搭配导轨的导向结构，相比衬套导向摩擦阻力更小，传输速度更快，长期运行磨损量更低，适合负载稍大、传输节拍更快、需要频繁启停的产线场景，滚轮与导轨的配合间隙可通过偏心结构调整，能长期保持稳定的传输精度，不会因长期运行出现衬套磨损后的卡滞、晃动问题。

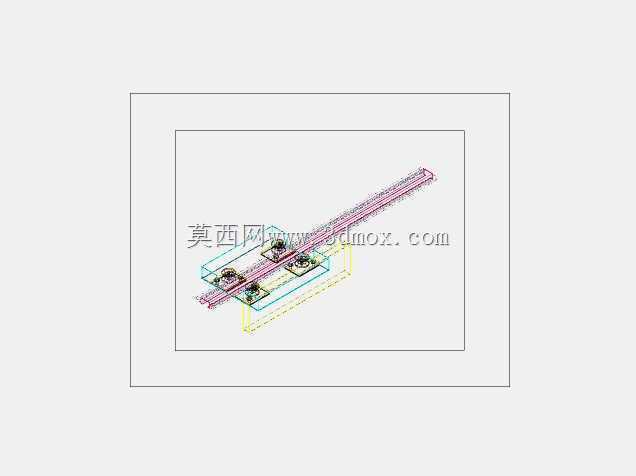

　　从结构设计逻辑来看，整套机构采用双平行轴作为传输承载的基础框架，两端设置固定支撑座将导向轴牢牢锁定，保证轴系的平行度与结构刚性，避免长行程下出现轴体下挠变形的问题。滑动座采用分体式夹紧结构，可根据待传输组件的安装尺寸灵活调整安装位置，滑动座上预留了标准的安装螺孔，可直接固定工装托盘、组件定位夹具，无需额外加工转接板，缩短产线搭建的周期。两端的支撑座集成了行程限位的安装位，可根据实际传输行程需求加装机械限位块与位置传感器，精准控制滑动座的启停位置，保证组件到达目标工位时的定位精度控制在±0.2mm以内，满足多数装配工序的定位要求，无需二次定位即可直接开展装配作业。

　　关于安装边界与尺寸适配，该机构的横向安装宽度可根据导向轴的长度灵活定制，常规标准段的导向轴长度覆盖300mm到1200mm区间，可适配多数产线的工位间距需求；纵向安装尺寸方面，两种导向结构的整体高度均控制在150mm以内，底部支撑座的安装孔采用长圆孔设计，安装时可微调横向位置，降低对安装基座的加工精度要求。机构的动力输入可适配多种驱动形式，既可以搭配同步带、直线模组实现电动驱动，也可以搭配无杆气缸实现气动驱动，用户可根据自身产线的动力配置情况灵活选择，不需要对主体结构进行额外修改。

　　在实际选型应用过程中，需要注意根据待传输组件的重量、外形尺寸选择对应规格的导向轴直径与滑动座数量，若组件宽度较大，可在双轴上增加滑动座的数量，提升承载的稳定性；若传输行程超过1200mm，建议在导向轴中部增加辅助支撑，避免轴体变形影响运行平稳性。两种结构方案的核心安装接口完全一致，用户可根据后期产线升级需求，在不更改安装基座的前提下直接更换导向形式，降低产线迭代的改造成本。整套机构的所有零部件均采用常规标准型材与机加工件，没有特殊定制的异形零件，加工采购成本低，备件替换方便，适合中小制造企业的产线自主搭建与改造使用。
