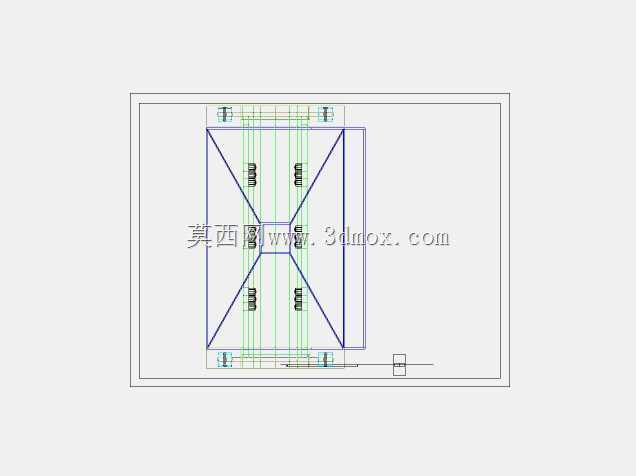

在离散制造的车间产线布局里,经常会遇到主输送线与分支工位呈垂直或特定角度排布的场景,常规的直线皮带或辊道输送无法直接完成物料的转向输送,强行接驳会出现物料卡滞、偏移甚至掉落的问题,这台旋转输送设备就是为解决这类产线转角物料转运需求设计的。从结构布局来看,设备整体采用方形框架作为承载主体,框架采用型钢焊接成型,所有连接位置预留了标准的安装孔位,可直接与上下游的直线输送段进行螺栓固定,不需要额外做现场焊接调整,适配现有产线的快速改造需求。设备的核心旋转承载区设置在框架中心位置,四周布置的导向辊组采用对称排布方式,辊面的高度与上下游输送面保持齐平,误差控制在0.5mm以内,避免物料经过时出现颠簸。导向辊的间距根据常规输送的包装箱、
工装托盘的底部尺寸做了优化,最小可支撑边长300mm的方形物料,最大适配边长800mm、重量不超过50kg的载具,不会出现辊距过大导致物料底部凹陷卡滞的问题。设备的旋转动作采用中心回转支承作为承载核心,支承的上下端面分别与旋转台架和底部固定框架连接,可承受径向、轴向的复合载荷,即使长时间承受偏载物料也不会出现回转卡顿或者台面倾斜的问题。驱动部分的布局隐藏在框架内部,不占用外部的操作空间,回转的启停位置设置了机械硬限位与感应开关双重定位,每次旋转到位后的角度误差不超过0.2度,保证与上下游输送段的对接精度,不会出现对接错位导致的物料输送故障。从安装边界来看,设备的整体外廓尺寸控制在1000mm见方,
整体高度与常规的车间输送线标准高度一致,底部预留了100mm的高度调节脚杯,可根据现场地面的平整度做±30mm的高度调整,适应不同车间的地面安装条件。设备的侧面预留了维护开口,日常检修时不需要拆解整体框架,就可以对内部的驱动组件、回转支承、感应元件进行检查和润滑,降低后期的维护工作量。在实际应用场景中,这类旋转输送机常布置在包装线的末端分流工位、装配线的转角接驳位置、仓储分拣线的路向切换节点,不需要额外设置顶升移栽或者复杂的弯道输送结构,就可以完成90度或者指定角度的物料转向输送,相比弯道皮带机,它的占用空间更小,对接灵活度更高,尤其适合车间场地受限、无法布置大半径弯道输送段的场景。设计过程中特意对框架的受力做了仿真校核,
在框架的四个角位置设置了斜向加强筋,避免长时间承受交变载荷出现框架变形,所有辊组的安装座都采用了可调式结构,后期如果出现辊面磨损,可以单独调整辊组高度或者更换单个辊子,不需要整体更换辊道组件。设备的电气布线全部走框架内部的穿线孔,外部没有明露的线缆,避免车间作业过程中线缆被物料剐蹭出现破损,提升设备运行的安全性。在物料导向方面,旋转台的四周设置了低高度的导向挡边,挡边的高度低于输送面20mm,不会干涉物料的正常输送,同时可以在旋转过程中防止物料因为离心力出现滑移偏移,保证物料旋转后的位置精度,方便下游工位的机械手或者操作人员直接取放物料。和传统的顶升转台相比,这款旋转输送设备不需要将物料顶起后再旋转,而是直接在输送面高度完成旋转动作,输送过程的连贯性更好,物料转运的节拍更快,单工位的转运节拍可以控制在3秒以内,满足中高速产线的输送需求。针对不同行业的使用需求,辊组的材质可以根据输送物料的属性做调整,输送表面易划伤的工件时可以更换为包胶辊,输送有油污的机加工工件时可以采用钢制辊面,方便日常清理油污和切屑。设备的固定脚杯上预留了膨胀螺栓安装孔,如果是在振动较大的冲压车间或者焊接车间使用,可以直接通过膨胀螺栓将设备固定在地面上,避免设备长时间运行出现位置偏移。
