沃尔沃TGB13 C304越野车辆车架结构

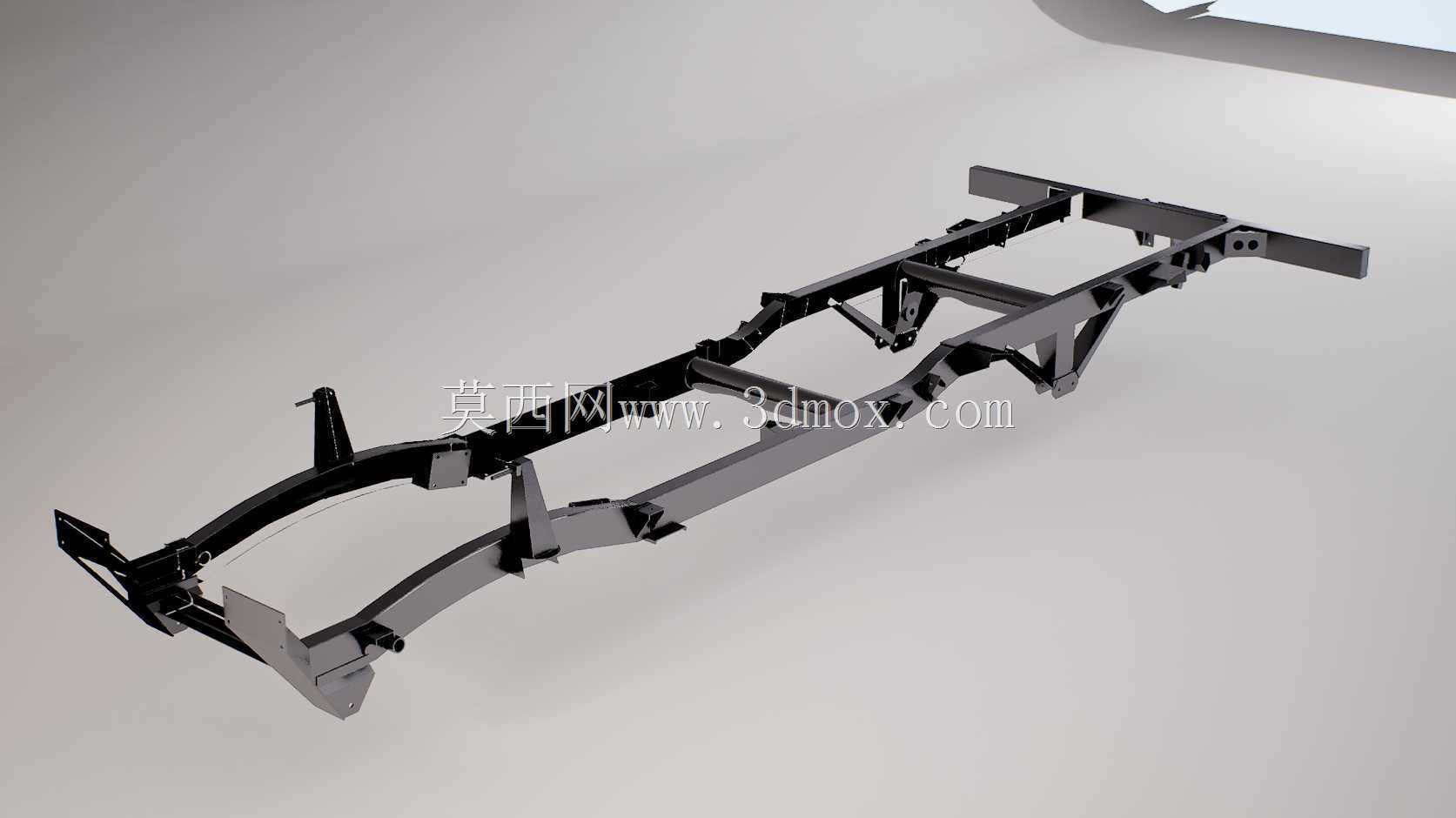

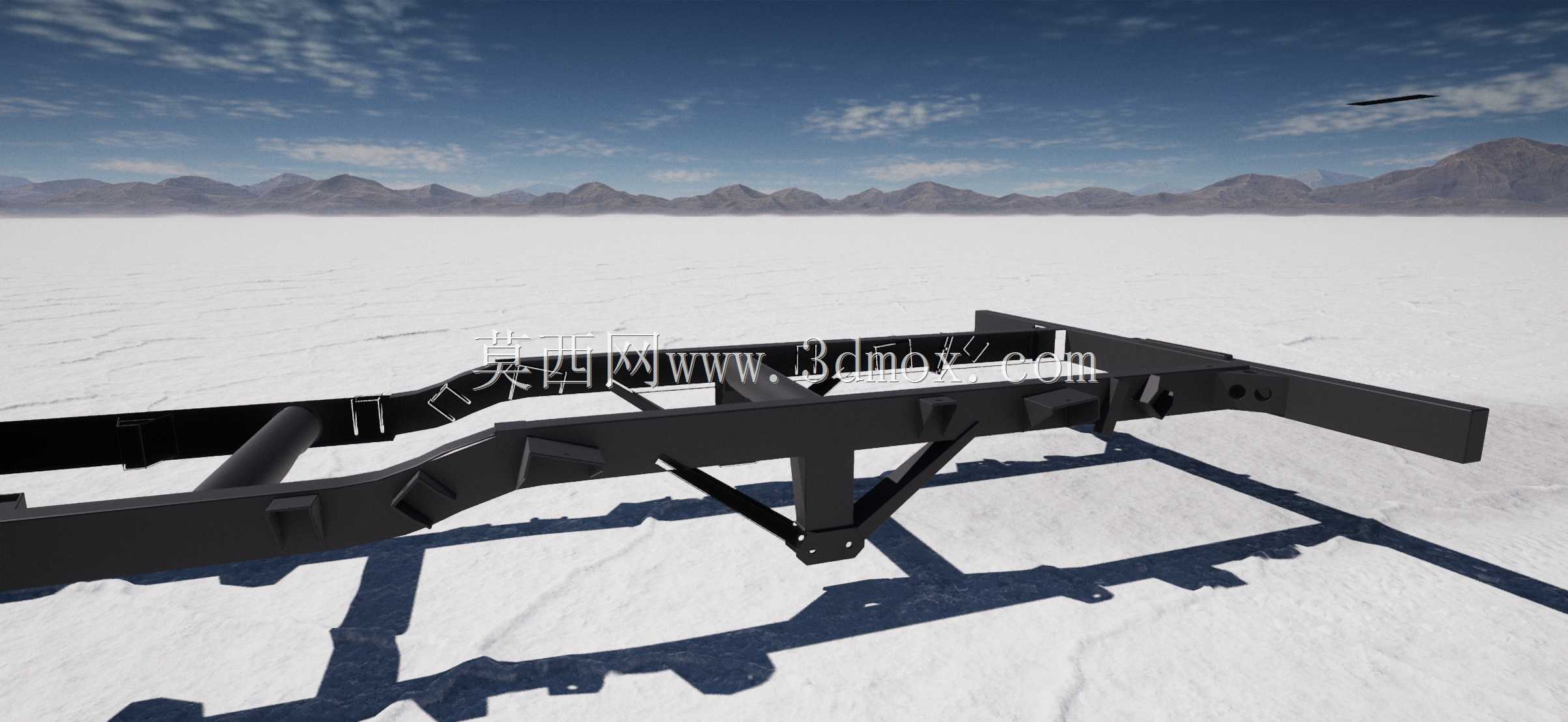

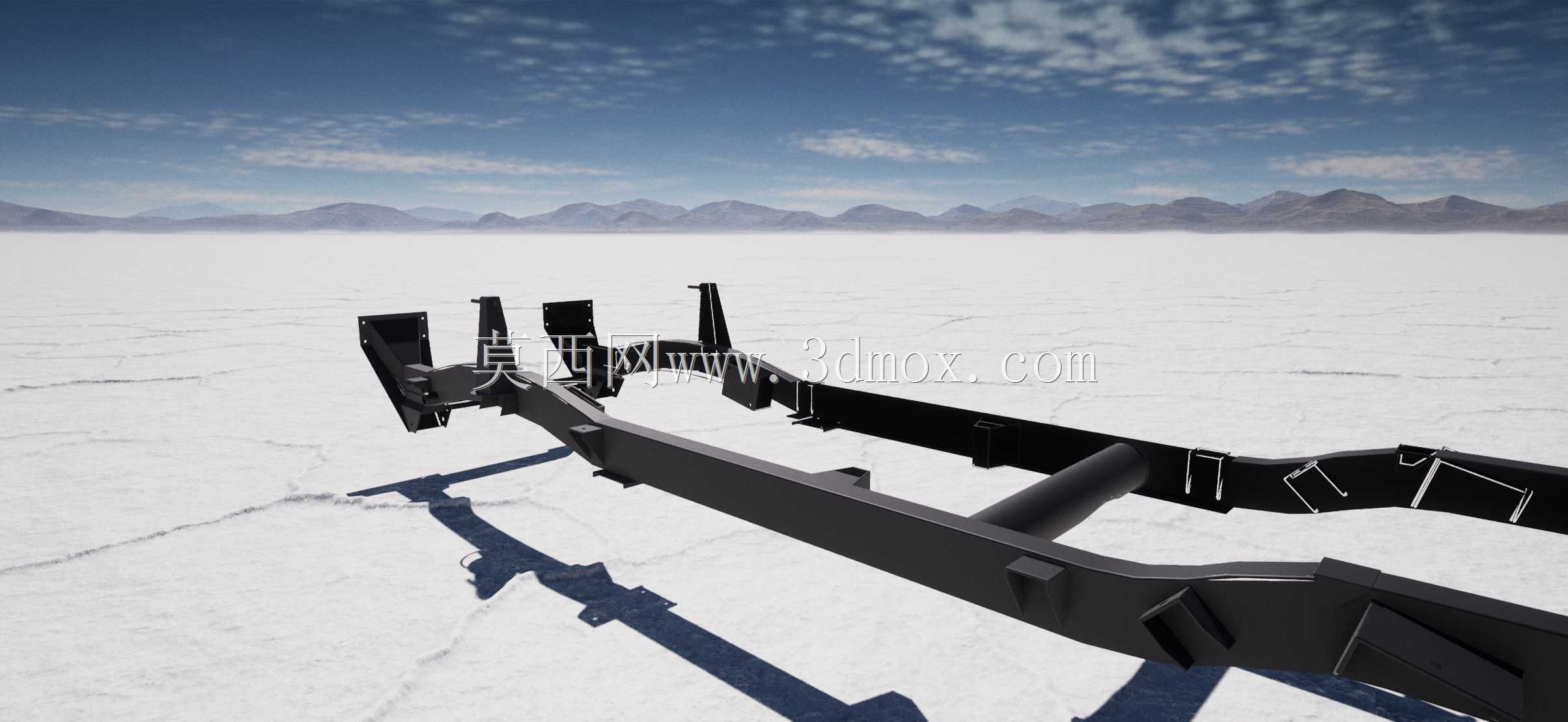

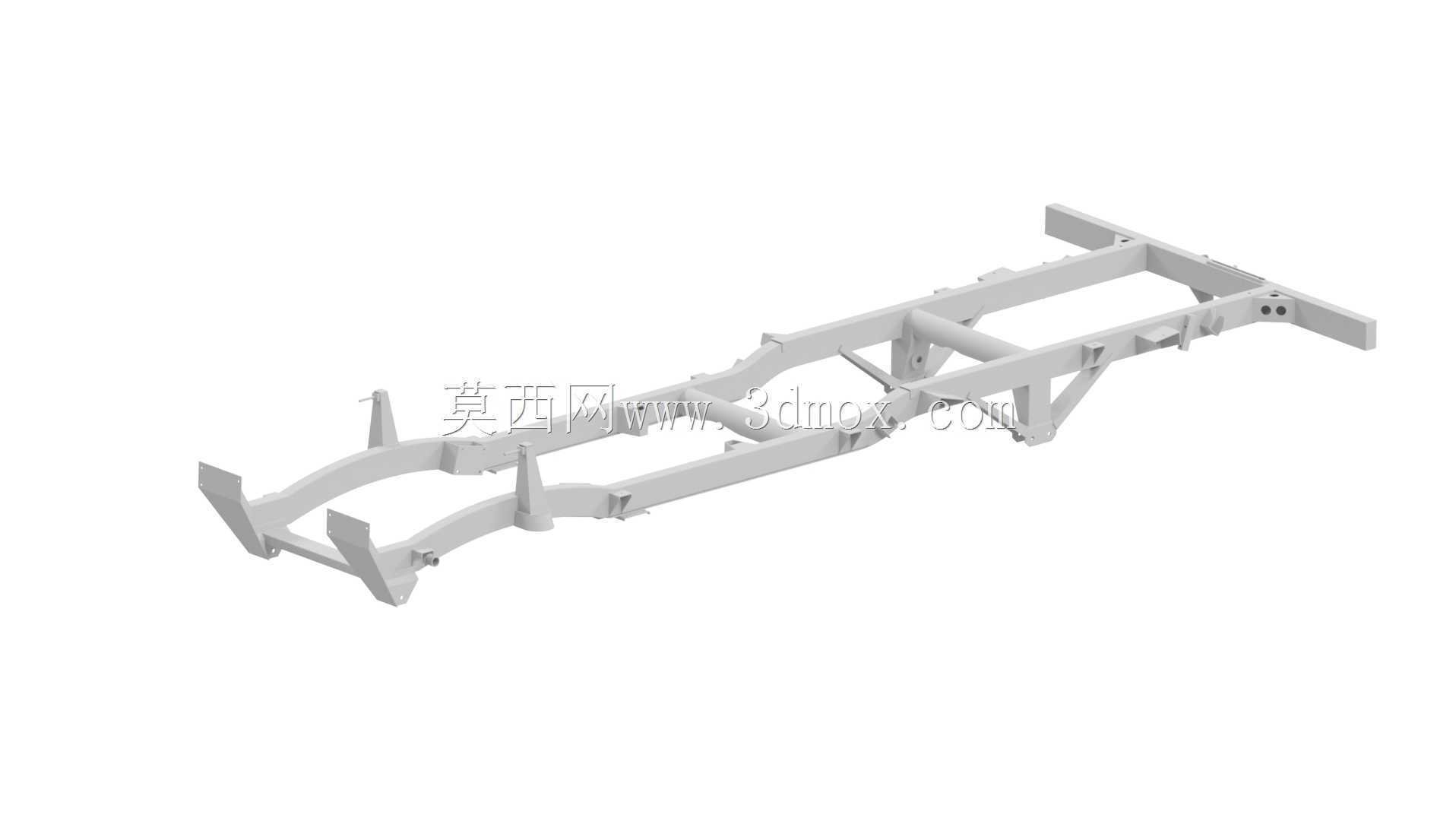

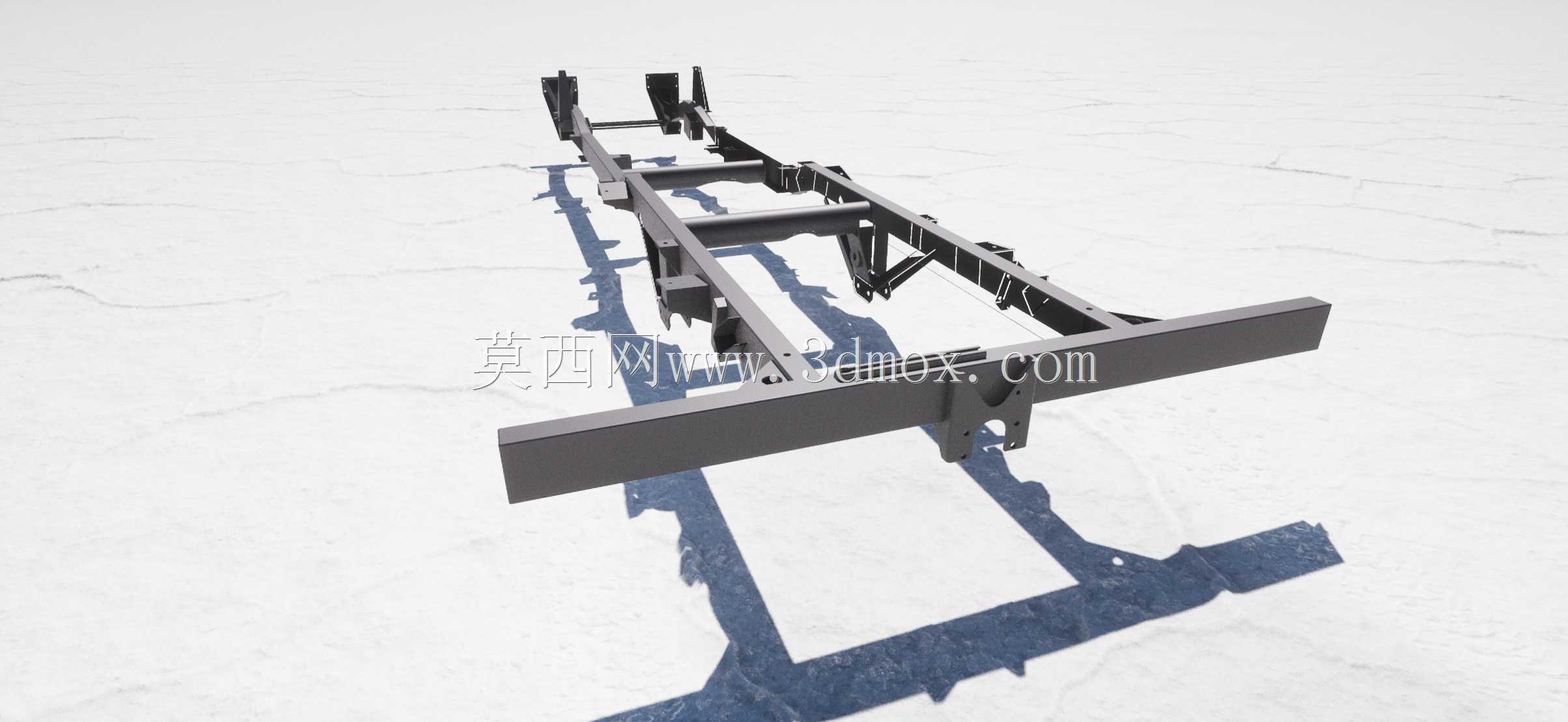

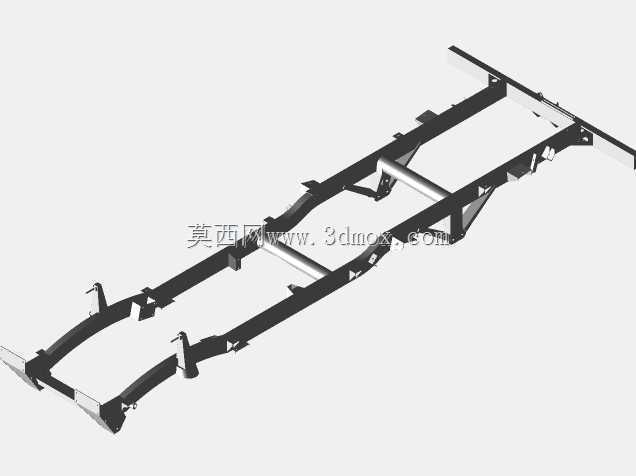

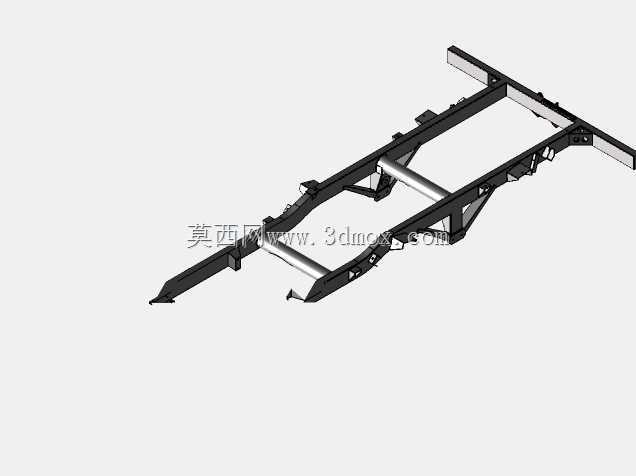

　　这款车架是针对特种越野作业场景开发的承载基体结构，主要适配全地形通行的特种作业车辆，在林区巡检、野外勘探、应急救援等非铺装路面通行场景中，作为整车所有部件的安装承载基础，承担整车载荷传递、路面冲击缓冲、部件安装定位的核心作用。从结构设计逻辑来看，整体采用边梁式梯形承载架构，两根主纵梁沿车辆纵向贯通布置，纵梁截面采用变截面槽型结构，在悬架安装、动力总成固定等载荷集中区域做了局部加强，通过多道横梁实现左右纵梁的连接固定，既保证了车架整体的扭转刚度，又能在越野路面大冲击载荷下产生可控的弹性形变，避免应力集中导致的结构开裂。纵梁前段预留了动力总成、转向机构的安装点位，点位的位置公差控制在±0.2mm范围内，

　　保证动力总成安装后传动轴的同轴度符合传动系统要求，减少高速行驶下的传动抖动问题。中段区域为乘员舱与货厢的安装边界，纵梁上平面的平面度控制在每米0.5mm以内，避免舱体安装后出现应力拉扯导致的密封失效问题。后段区域预留了后悬架、备胎架、牵引装置的安装接口，牵引装置的安装点做了双层板加强结构，能够承受最大5吨的垂直载荷与12吨的水平牵引力，满足野外拖拽作业的强度要求。横梁的布置并非等距排布，而是根据载荷分布做了差异化设计：在前后悬架对应的位置采用箱型截面横梁，抗扭强度比普通槽型横梁提升60%以上，用来传递悬架传递的路面冲击载荷；在动力总成对应的位置采用拱形横梁，预留出动力总成的下沉空间，避免车辆极限颠簸时动力总成与横梁发生碰撞干涉；

　　在车架尾部采用槽型直横梁，兼顾尾灯支架、后保险杠的安装便利性。车架的前后端均设计了拖拽挂钩安装位，挂钩与纵梁采用贯穿螺栓连接加焊接的复合固定方式，避免极端拖拽工况下挂钩脱落。从安装边界来看，车架整体宽度匹配常规越野车辆的轮距设计，轮距对应的安装点位置预留了悬架导向臂的安装支座，支座的孔位同轴度经过严格校验，保证左右悬架安装后车轮定位参数符合设计要求，减少轮胎异常磨损的概率。车架的离地间隙在满载状态下能够达到380mm，搭配大行程悬架的适配设计，能够满足60%坡度攀爬、40度侧倾通行的越野性能要求。在细节设计上，车架上预留了标准化的线束固定孔、管路固定卡扣安装位，所有孔位均做了翻边处理，避免锐边割破线束与管路保护层；

　　纵梁上的减重孔采用圆孔加倒角的设计，避免孔边应力集中，在保证结构强度的前提下尽可能降低车架自重，提升整车的有效载荷能力。这款车架的结构设计充分考虑了野外复杂工况的使用需求，没有多余的装饰性结构，所有结构设计均服务于承载强度、安装便利性、工况适应性的核心要求，对于同类型特种越野车辆的车架开发、改装设计都有实际的参考价值，结构建模过程中对所有安装孔位、连接面的参数都做了精准还原，能够直接用于结构强度仿真分析、改装方案验证、装配干涉检查等工程场景。
